Вентиляция здания: как обеспечить оптимальный воздухообмен

Системы вентиляции зданий и сооружений призваны решать одну важную задачу – обеспечивать поступление в помещение свежего воздуха одновременно с выведением отработанных объемов. Таким образом поддерживается оптимальное содержание кислорода в воздушных массах, что способствует более комфортному самочувствию находящихся в здании людей.

Проектировка и обустройство вентиляционных систем представляют собой достаточно сложную задачу. В большинстве случаев решение доверяют профессионалам, но и тогда владельцу дома или квартиры стоит иметь представление о функционировании данных коммуникаций.

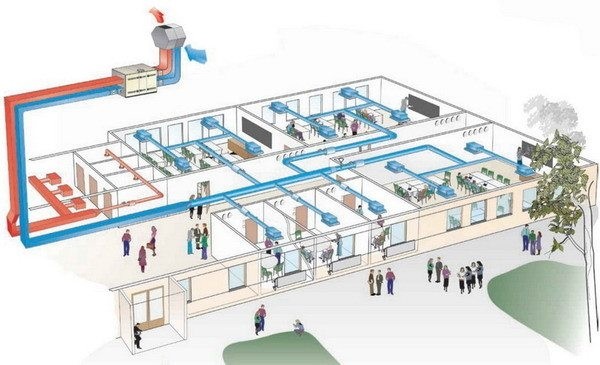

И в жилых, и в общественных зданиях нужно обустраивать систему воздушных каналов

Виды вентиляции

Система вентиляции зданий является одним из наиболее важных компонентов, отвечающих за жизнеобеспечение и регулирующих микроклимат. В зависимости от особенностей конструкции, такие системы делятся на естественные и принудительные.

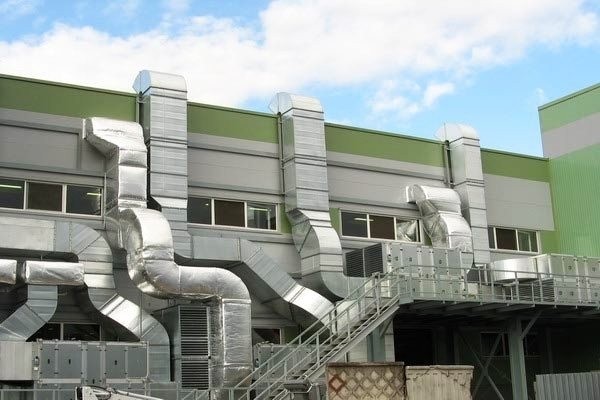

Воздуховоды на производственном помещении

Различия между данными разновидностями удобно анализировать по таблице ниже:

Естественная вентиляция

Принудительная вентиляция

· Обычно представлена внутренними ходами, обеспечивающими забор холодного воздуха снаружи и выведение теплого из помещения во внешнюю среду. · Функционирует за счет разности давления и температур. · Поскольку холодный воздух опускается книзу и вытесняет теплый, приточные отверстия размещают в нижней части помещения, а вытяжные в верхней. · В частных домах за приток чаще всего отвечают душники, обустроенные в цоколе. · Вытяжка в ряде случаев совмещается с печной трубой, расположенной на кровле.

· Реализуется там, где возможностей естественной системы недостаточно – например, в полностью закрытых помещениях или в комнатах, где потребность в свежем воздухе очень высока. · Нагнетание воздуха и его вывод за пределы помещения обеспечивается с помощью механических вентиляторов. Они могут устанавливаться либо в специальных каналах, либо в отверстиях, обустроенных в несущих конструкциях. · В ряде случаев параллельно с общей системой здания обустраивается принудительная вентиляция отдельных комнат или участков. В жилых домах чаще всего ее устанавливают на кухнях и в санузлах.

Кроме того, СНиП на вентиляцию общественных зданий (41-01-2003) допускает проектирование смешанных систем: так, основные объемы воздухообмена обеспечивают естественные коммуникации, а механические устройства устанавливают исключительно в тех местах, где возможности воздуховодов ограничены.

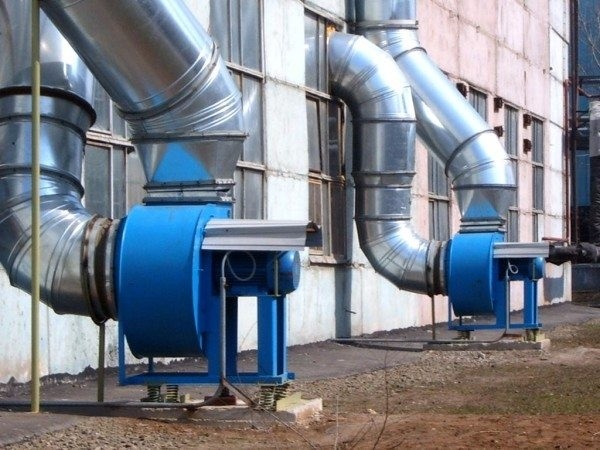

Устройства, обеспечивающие нагнетание

Обратите внимание!
Также дополнительные устройства для принудительного воздухообмена устанавливают в том случае, если возникает необходимость в корректировке состава воздуха.
Примером могут служить промышленные предприятия: для цехов воздухозабор осуществляется в относительно чистом месте, а не непосредственно на территории промплощадки.

Кроме воздухообмена данные системы выполняют и терморегуляционную функцию. Чаще всего они отвечают за охлаждение внутренней среды помещения, но бывают и исключения (например, в северных регионах РФ более актуальным будет подогрев). По этой причине вентиляционную систему часто объединяют с устройствами для кондиционирования.

Особенности обустройства систем

Основные принципы проектировки

Проектирование вентиляции промышленного здания должно осуществляться на основе учета объема потребляемого воздуха. При этом учитывается не только количество находящихся в здании людей, но и работающие механизмы (в первую очередь – тепловые машины и двигатели внутреннего сгорания).

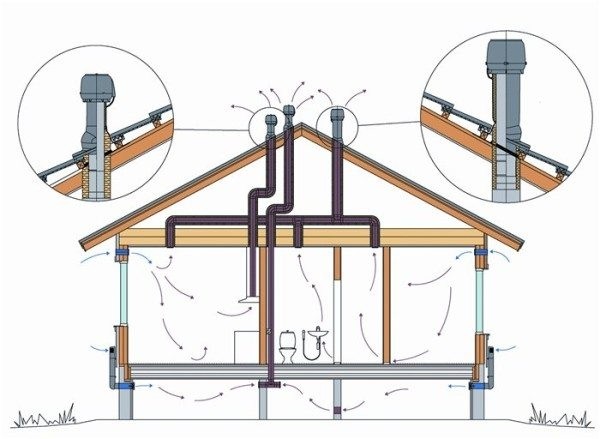

Естественное движение воздуха под кровлей

Если вы планируете выполнять работы своими руками, то стоит принимать во внимание такие нормативы:

• Воздухообмен на одного человека – 20 м3/ч для общественных зданий, 30 – для жилых и не менее 40 для производственных помещений.

Обратите внимание!
В помещениях без возможности естественного проветривания нормы увеличиваются вдвое, соответственно до 40, 60 и 80 м3/ч.

• Номинальный воздухообмен для квартир – не менее 3 м3/ч на 1 м2 жилой площади.
• Для кухни и санузла – от 110 до 140м3/ч в зависимости от типа установленной плиты.
• Для многоквартирных домов требуется замена всего объема воздуха не реже, чем за 1 час.

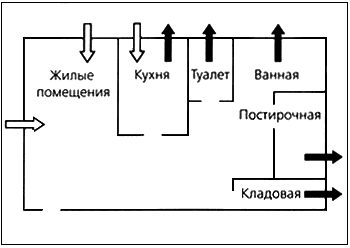

Движение потоков в квартире

Кроме того, нужно иметь в виду, что в вашем регионе может действовать своя инструкция, которая еще более ужесточит требования к воздухообмену. Именно по этой причине перед началом проектировки коммуникаций стоит ознакомиться с актуальной нормативной базой.

Правильная организация притока и вытяжки

В качестве устройств для приема наружного воздуха СНиП и другие регламенты рекомендует использовать специальные отверстия-душники, выходы заборных вентиляционных каналов, а также наружные кона и двери.

При этом:

• Специальные устройства притока помещаем не ниже 1 м от уровня снегового покрова, но не выше 2 м от поверхности земли.
• Для защиты системы от крупного мусора, а также от проникновения животных на заборные отверстия рекомендуется устанавливать специальные решетки. Конструкция решеток должна быть разработана таким образом, чтобы минимально снижать пропускную способность канала.
• Транспортировка воздуха с последующей его подачей в помещение осуществляется по воздуховодам. Воздушные каналы могут располагаться либо внутри несущих стен, либо в специальных настенных конструкциях.
• Выведение отработанных масс с высоким содержанием углекислого газа осуществляется по вытяжным каналам. Приемные отверстия вытяжных каналов размещаются в верхней части помещения.

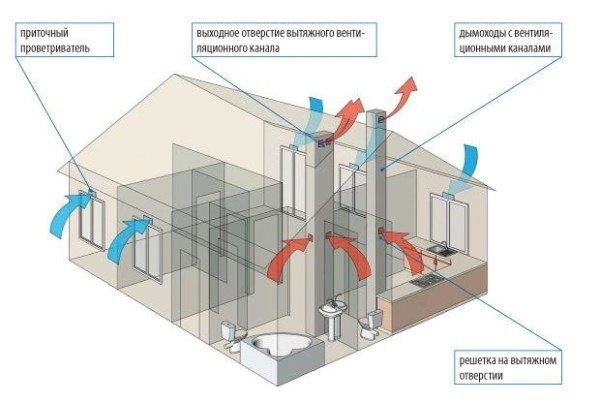

Принцип действия естественных вытяжек

Обратите внимание!
Отверстия вытяжки нужно располагать как можно дальше от места притока.

• При проектировке вытяжек вентиляция промышленного здания должна предусматривать возможность экстренного дымовыведения. Для этого в канале или коробе устанавливают специальные вентиляторы, защищенные от высоких температур.

Установка вентиляторов

В большинстве жилых домов (как частных, так и многоквартирных) используются системы естественного воздухообмена. Однако в ряде случаев их мощности не хватает для обеспечения потребности в кислороде, и потому для их поддержки устанавливают либо приточные, либо вытяжные вентиляторы.

Чаще всего подобные устройства монтируют:

• В кухонных вытяжках. Это наиболее распространенное место для механической установки, обеспечивающей выведение отработанного воздуха в вентканал, а затем наружу. Обычно система включается только тогда, когда естественной тяги не хватает для удаления большого количества дыма или пара с неприятным запахом.

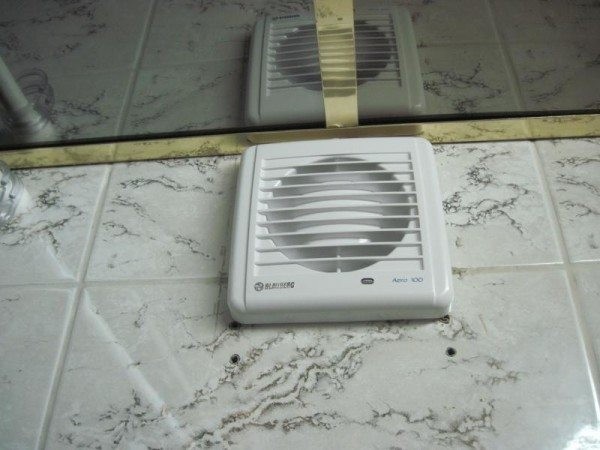

Фото вентилятора, установленного в санузле

• В кухонных форточках. Могут быть как приточными, так и вытяжными. В первом случае обеспечивают поступление достаточного объема воздуха, что позволяет эффективнее работать вытяжным трубным шахтам, во втором – удаляют отработанный углекислый газ.
• В санузлах. Отвечают за нормализацию микроклимата, которая в первую очередь заключается в снижении влажности. Чаще всего монтируются либо в вентиляционной шахте, примыкающей к ванной комнате, либо непосредственно в стене с выводом наружу.

Обратите внимание!
Принудительная вентиляция санузлов общественных зданий является обязательной, поскольку только она может обеспечить удаление неприятных запахов.

Приточные клапаны

Довольно часто, проектируя систему регулировки микроклимата нашей квартиры, мы все внимание обращаем на эффективность вытяжки, и упускаем из виду приток. Это особенно неприятно для зданий, в которых установлены современные металлопластиковые окна с высоким уровнем герметичности.

Принцип действия приточного клапана

Обратите внимание!
Старые деревянные рамы с одной стороны, выпускали через щели тепло, но с другой – обеспечивали хотя бы минимальный воздухообмен.

В этой ситуации продавцы окон ПВХ советуют чаще проветривать комнаты, но для достижения нормативных показателей это придется делать не реже, чем раз в полтора-два часа.

Вот почему специалисты в области аэрации помещений рекомендуют устанавливать на окна специальные приточные вентиляционные клапаны:

• Клапан представляет собой устройство, которое монтируется в верхней части окна.
• Внутри устройства находится механизм, который автоматически открывает или закрывает створку клапана.
• Механизм может работать как в автоматическом (удобнее, но цена несколько выше), так и в ручном режиме. При этом воздух поступает в помещение постоянно, но небольшими порциями, что не приводит к снижению внутренней температуры даже в сильные морозы.

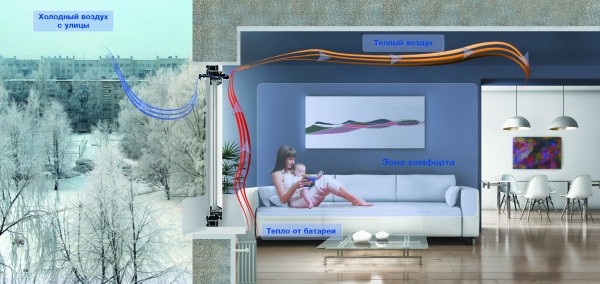

Сохранение тепла при работе оконного клапана

Кроме оконных можно устанавливать и стеновые приточные клапаны, но их монтаж сопряжен с большими сложностями.

Заключение

Вентиляция промышленных зданий, а также комплексная система поддержки микроклимата жилых помещений – это достаточно сложные и многокомпонентные структуры. Проектировать их нужно, ориентируясь на целый перечень нормативных документов, и стараясь не отступать от изложенных в них требований.

Видео в этой статье содержит дополнительные сведения, которые будут полезны любому, кто планирует заниматься организацией воздухообмена.
