Вентиляция своими руками: простые решения

Тематика этой статьи – монтаж вентиляции своими руками. В ней не будет абстрактных размышлений и сложных расчетов: этот материал – попытка автора поделиться своим скромным опытом в оборудовании вентиляционной системы в собственном доме. Итак, приступим.

Не бойтесь незнакомой работы: при ближайшем рассмотрении все достаточно просто

Предыстория

Некоторое время назад автор въехал в новый дом. Он представлял собой одноэтажное строение с большим и высоким подвалом, который сразу был позиционирован в качестве домашнего спортзала и мастерской. Позже планировалось достроить жилую утепленную мансарду.

Основной проблемой первого, жилого этажа оказалось полное отсутствие вентиляционной системы.

Последствия, проявившиеся уже в начале первой зимы, были вполне предсказуемыми:

• Воздух в помещении, несмотря на периодическое проветривание, быстро становился затхлым и сырым.
• Окна с однокамерными стеклопакетами были постоянно покрыты конденсатом, который стекал по стеклу каплями и образовывал лужи на подоконниках.

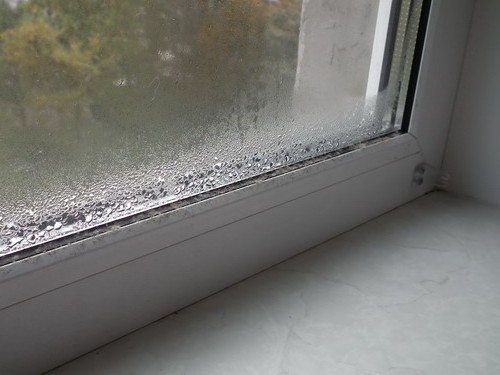

Конденсат на окнах – верный признак недостаточной вентиляции.

• Наконец, субъективно в доме было очень холодно. Несмотря на то, что термометр показывал вполне разумные +18 градусов.

Справка: с увеличением влажности увеличивается теплоемкость и теплопроводность воздуха. Именно поэтому в сыром климате очень тяжело переносятся и холод, и жара.

Задача была очевидной: следовало с минимальными затратами времени и средств (с которыми после покупки дома, разумеется, было не так чтобы очень хорошо) обеспечить нормальную вентиляцию.

Годом позже, в процессе строительства мансарды, пришлось спроектировать и построить еще один отдельный контур вентиляции. Поскольку каждый из этажей имел отдельный вход, объединять воздуховоды было нежелательно.

Расчеты

Для начала требовалось оценить предполагаемую производительность вентиляции. Инструкция по ее расчету нашлась в действующих СНиП:

Помещение	Минимальная производительность вентиляции
Жилые комнаты	3 м3/час на квадратный метр площади
Кухня	60 м2/час для кухни с электроплитой и 100 м3/час для кухни с газовой плитой
Ванная, туалет, совмещенный санузел	25 м3/час

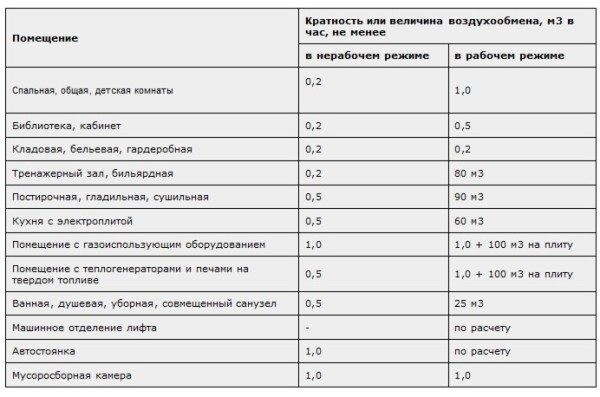

Нормы расхода воздуха для некоторых других помещений.

Альтернативная оценка плановой производительности опирается на количество людей, постоянно пребывающих в помещении. На одного человека в бодрствующем состоянии должно приходиться как минимум 60 м3/час; на спящего человека – 30 м3/час.

Подсчет по первому алгоритму давал результат в 240 м3/час, по второму – 100 (среднее потребление воздуха двумя людьми, исходя из 8 часов сна и 16 часов бодрствования).

С учетом специфики планировки дома в качестве отправной точки было выбрано значение производительности в 120 м3/час.

Первый этаж

Принципиальная схема

После обдумывания возможных решений выбор автора остановился на вытяжной вентиляции с принудительным побуждением и отбором воздуха в общий канал из нескольких помещений – спальни, совмещенного санузла и кухни-столовой. Приток воздуха было решено сделать пассивным, причем не с улицы, а несколько нетрадиционно – через подвал.

Причин было несколько.

• Практически готовый вентиляционный канал вдоль всех помещений, которые планировалось вентилировать, уже существовал. Строители в процессе чистовой отделки зашили гипсокартоном паз между ригелем, на который опирались плиты перекрытия, и наружной стеной. Оставалось лишь организовать отбор воздуха из канала и врезать туда решетки.
• Естественная вентиляция выглядела непривлекательно из-за непредсказуемой производительности. Сильные ветра, характерные для региона, вызывали бы резкое ускорение воздухообмена; зато в летнюю жару при минимальной дельте температур между улицей и домом он падал бы практически до нуля. Канальный вентилятор, напротив, протягивал бы свои 120 м3/час, вне зависимости от внешних условий.

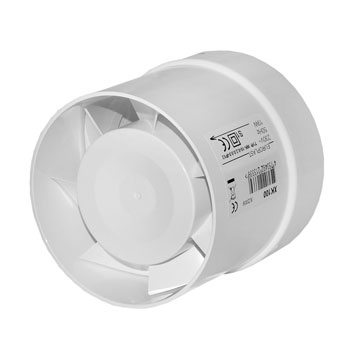

Канальный вентилятор обеспечивает стабильный расход воздуха вне зависимости от погоды.

• Минимальная цена комплектующих. Чуть забегая вперед, стоит упомянуть, что общие расходы на покупки уложились в 1500 рублей.
• Символические эксплуатационные расходы. Вот примерная зависимость между производительностью и энергопотреблением канального вентилятора:

Производительность, м3/час	Энергопотребление, Вт
100	12
200	25
300	35

Отдельных комментариев требует циркуляция приточного воздуха через подвал.

Существует такое понятие, как геотермальная вентиляция. За громким названием скрывается простая схема, по которой, в частности, нередко сооружается вентиляция на даче своими руками: приточные трубы значительной протяженности закапываются в грунт несколько ниже уровня его промерзания.

Справка: на глубине в метр от уровня промерзания температура грунта не зависит от региона и составляет +8 – +14С.

В результате приточный воздух имеет стабильную температуру, мало зависящую от времени года и погодных условий. Летом дома сравнительно прохладно, зимой – тепло. И все это с минимальными энергозатратами: электричество расходуется лишь на транспортировку воздуха.

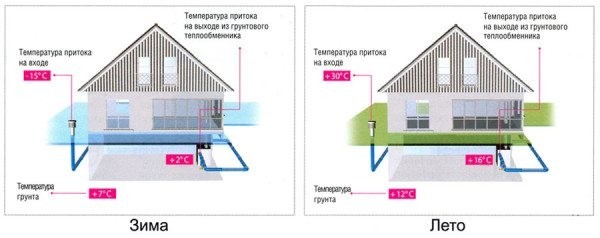

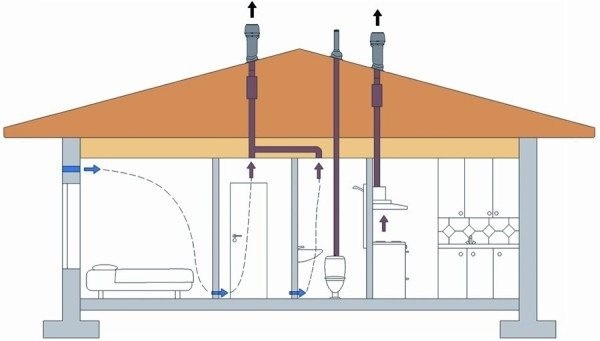

Принцип работы геотермальной вентиляции.

Однако в данном конкретном случае под домом был готовый источник воздуха с постоянной температурой около +14 градусов  – сухой подвал площадью 75 квадратных метров, заглубленный значительно ниже уровня промерзания. Соединить его парой каналов с жилыми помещением наверху было куда проще, чем уложить под землю несколько десятков метров трубы.

Сказано – сделано.

Реализация

Со стороны улицы через наружную стену пробито отверстие в канал. Для работы понадобился перфоратор с коронкой.

Подготовлена сборка из обычной канализационной трубы диаметром 110 миллиметров, уголка, зонтика (дефлектора) и компенсирующего патрубка. Последний позволил установить канальный вентилятор и зафиксировать его, оставив соединение разборным.

Под местом установки вентилятора в канале вырезано отверстие, в которое тут же установлен пластиковый люк с крышкой. В дальнейшем он будет полезным для обслуживания и/или замены вентилятора.

Сборка из трубы, уголка, зонтика и вентилятора с подключенным проводом питания вставлена в отверстие в стене и запенена. Схватившаяся пена заделана акриловой шпаклевкой: пенополиуретан не любит ультрафиолета и быстро начинает крошиться на свету.

Питание к вентилятору выведено от ближайшей розетки через кабель-канал и разомкнуто выключателем.

В гипсокартон, закрывающий канал, врезаны несколько вентиляционных решеток и выведена труба от вытяжки над кухонной плитой.

В полу выбраны отверстия для отбора воздуха из подвала. Их закрыли решетки с сетками для защиты от насекомых.

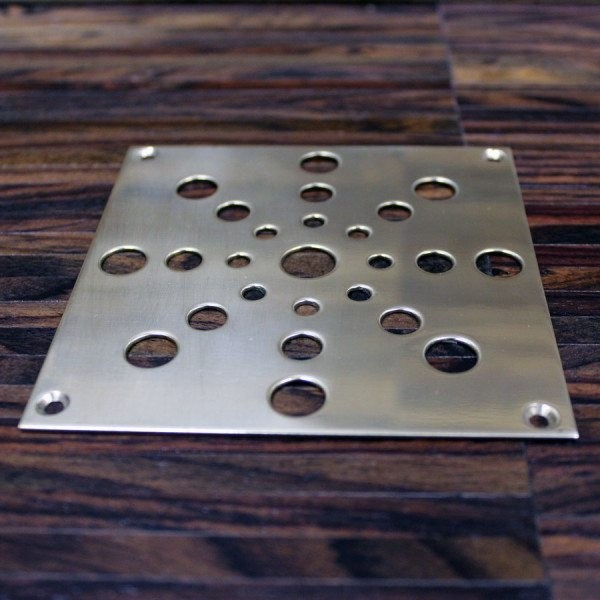

Для пола лучше использовать плоские металлические решетки.

Результаты

Сырость и конденсат на окнах забыты, как страшный сон. Воздух в доме стал свежим и умеренно-сухим.

Благодаря притоку теплого воздуха зимой в доме при полностью выключенном отоплении поддерживалась температура в +12 градусов. Для поддержания комфортной температуры в +20-22 градуса хватает работы одного инверторного кондиционера с тепловой мощностью около 3,2 КВт.

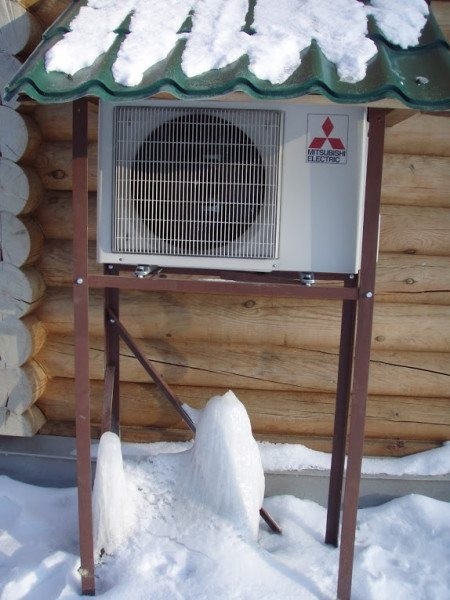

Воздушный тепловой насос  – самый выгодный источник тепла в отсутствие магистрального газа.

Нюанс: место действия – побережье Крыма. Понятно, что тепловой поток в 3 киловатта будет недостаточным где-нибудь на Дальнем Востоке. Кроме того, инверторы в режиме обогрева сохраняют работоспособность в лучшем случае при -25С.

Бетонный канал вентиляции, зашитый гипсокартоном, работает как весьма эффективный шумоглушитель. Работы вентилятора в доме не слышно в принципе.

Мансарда

Годом позже строительство мансардного этажа дошло до момента, когда вентиляцию нужно было оборудовать и в нем.

По аналогии с первым этажом вентиляция мансарды своими руками была сделана вытяжной, с пассивным притоком. Вместо вентиляционной и в этом случае была использована канализационная труба диаметром 110 миллиметров – просто потому, что за ней не пришлось далеко ехать.

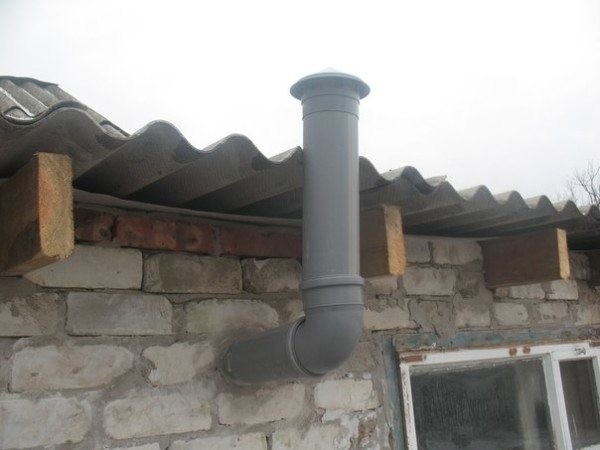

Пластиковая канализация вполне может заменить вентиляционные трубы. На фото она использована для организации вентканала в хозпостройке.

На этом сходство с сооруженной ранее вентиляционной системой закончилось.

• Выделенный приточный канал отсутствует в принципе. Поступление воздуха обеспечивается негерметичностью крытой профильным стальным листом крыши мансарды. Небольших зазоров между листами кровельного материала хватает для этой цели с избытком.
• Перед вентилятором в вентканал установлен тройник. Через один его отвод отбирается воздух из совмещенного санузла, расположенного в середине мансарды; через второй – осуществляется вентиляция остального помещения.

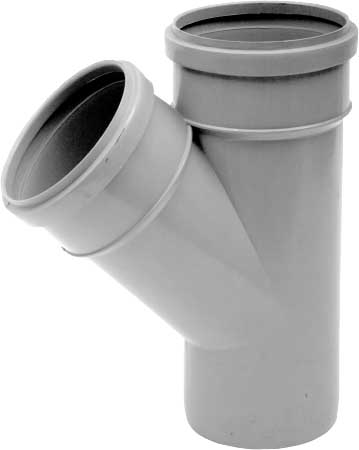

Обычный тройник выступает в роли разветвителя вентканала.

• Вентканал скрыт гипсокартонным потолком. В потолке санузла смонтирована заборная решетка, к которой герметично присоединен один отвод тройника. А вот остальное помещение вентилируется прямо через пространство над потолком: воздухозабор идет непосредственно из него; из жилых комнат воздух попадает туда через четыре решетки в углах мансарды.

Кстати: тем самым обеспечивается постоянная вентиляция стропил и утепления между ними.

На улицу вентканал с зонтиком – дефлектором выведен через один из фронтонов. Тем самым автор избавил себя от проблем герметизации вывода: паз было достаточно запенить и зашпаклевать; от воды и снега он защищен свесом крыши.

Цепь питания вентилятора была снабжена диммером. Он позволяет выбирать между бесшумным и производительным режимами работы вентиляции в зависимости от того, сколько человек находится в мансарде.

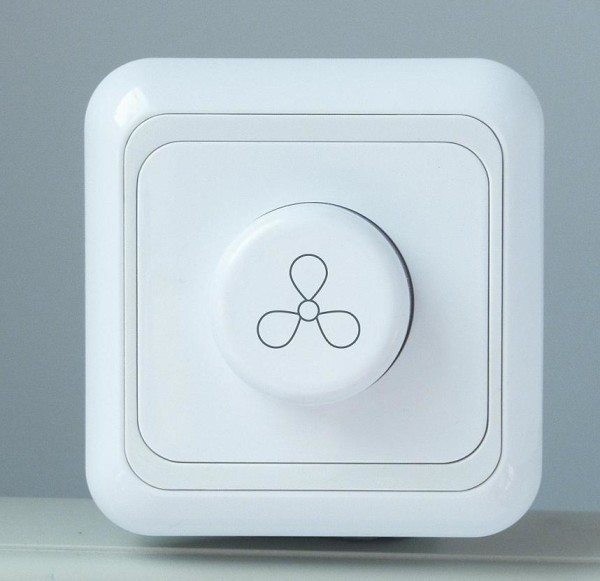

В цепь питания вентилятора рекомендуется ставить специальный симисторный диммер.

Заключение

Как легко заметить, сооружение эффективной вентиляционной системы оказалось довольно простым и не слишком затратным мероприятием.

Дополнительную тематическую информацию, как обычно, можно обнаружить в видео в этой статье. Успехов!
