Вентиляция производственных помещений: задачи, разновидности и особенности монтажа

Создание комфортных условий на рабочем месте не только способствует повышению производительности труда, но и является обязательным требованием санитарных органов. Поэтому системы вентиляции для производственных помещений также важны, как нормальное освещение и сети центрального отопления.

Их монтаж, ввиду сложности, не может быть осуществлен своими руками, однако, понимание принципов разработки, конструирования и функционирования вряд ли будет лишним.

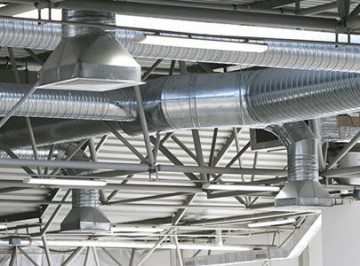

Качественная вентиляция необходима для обеспечения комфортных условий труда

Устройство вентиляции промышленных комплексов

Задачи

Вентиляция и кондиционирование производственных помещений производится с помощью сложных инженерных систем, в состав которых, помимо воздуховодов, входит множество дополнительного оборудования: вентиляторов, фильтров, рекуператоров, калориферов, охладителей и так далее.

Независимо от типа производства, площади цехов и уровня загрязненности воздуха, система вентилирования должна выполнять следующие задачи:

• обеспечивать работников чистым и свежим воздухом;
• удалять из помещения пыль и неприятные запахи;
• фильтровать вредные примеси, которые могут образовываться во время тех или иных технологических операций.

Для воздухообмена в промышленных цехах используется естественная и механическая вентиляция, конструируемые по СНиП 41.01-2003.

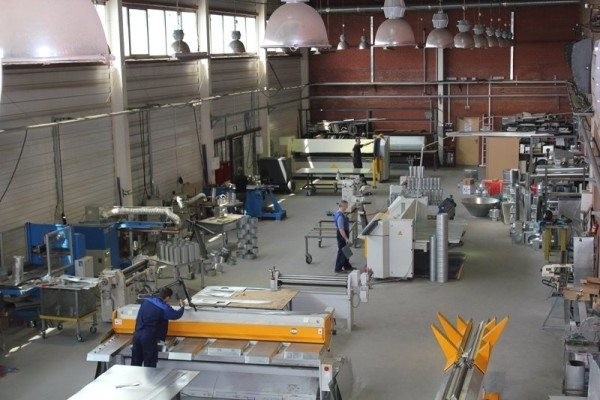

На фото – цех, оборудованный современной системой вентиляции

Помимо комфортной воздушной среды, проектирование вентиляции производственных помещений должно преследовать цель создания приемлемой для работы температуры. Это также предусмотрено нормативными документами, регламентирующими санитарное состояние цехов на заводах и фабриках.

Обратите внимание! При изготовлении определенных видов продукции (например, лекарственных препаратов или продуктов переработки нефти) могут выделяться вещества, опасные для здоровья человека. В этом случае вентиляционная система должна обеспечивать их быстрое и эффективное удаление.

Принципы проектирования

Расчет вентиляции производственного помещения должен осуществляться только высококвалифицированными инженерами. При этом необходимо учитывать характер производства, площадь помещения, количество трудящихся, климатические условия и множество других параметров.

Тем не менее, каждая промышленная вентиляционная система строится, опираясь на принципы, перечисленные ниже:

Любая система проветривания состоит из вытяжных и приточных устройств, воздуховодов и оборудования, создающего комфортный микроклимат в помещении (калориферы, кондиционеры, стабилизаторы влажности и так далее).

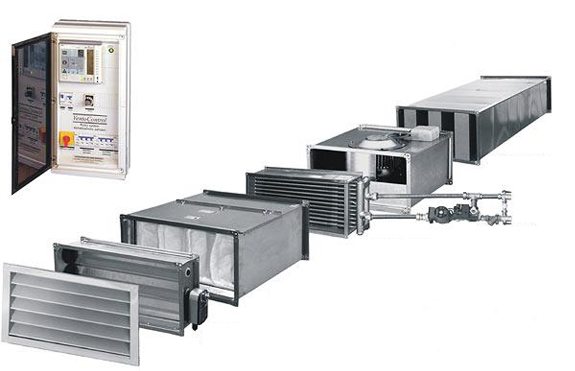

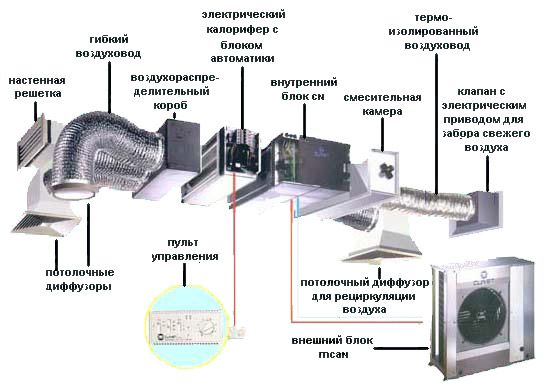

Промышленная вентиляционная система – это набор большого количества различного оборудования

Обязательным компонентом вентиляции производственных помещений является оборудование, удаляющее из воздуха пыль, аэрозоли и газы, являющиеся результатом работы технологического оборудования.

Некоторые производства (фармацевтика, высокоточная электроника) требуют особых условий окружающей среды. В этом случае в состав вентиляционной системы включаются дополнительные узлы (например, особые фильтры или мощные кондиционеры).

Инструкция по эксплуатации некоторых видов оборудования предусматривает, что участки цехов, где возможно появление опасных для здоровья испарений, должны оснащаться специальными вытяжками-уловителями, отделенными от общецеховой сети.

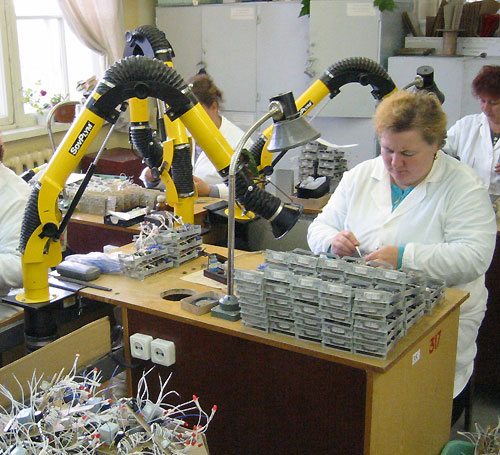

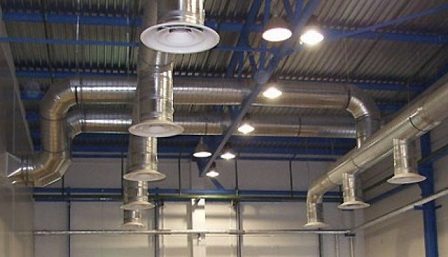

Каждое рабочее место может быть оборудовано персональной вытяжкой

Частью любой системы воздухообмена являются устройства, осуществляющие санитарно-гигиенический контроль систем вентиляции производственных помещений. В зависимости от показаний тех или иных датчиков подключается дополнительное оборудование, очищающее воздух или удаляющее вредные примеси.

При проектировании промышленных вентиляционных сетей учитывается и такой параметр, как цена их эксплуатации. Желательно, чтобы горячий воздух, выходящий из помещения, использовался в теплообменниках, а холодный – для охлаждения станков и другого оборудования.

Разновидности

В зависимости от выполняемых задач промышленная вентиляция разделяется на следующие виды:

Общеобменная – обеспечивает общее замещение воздуха в помещениях. В качестве примера можно привести обычный осевой вентилятор, вставляемый в оконный или стеновой вентиляционный канал. Мощность оборудования подбирается исходя из сечения и длины воздуховода.

Индивидуальная (местная) – очищает воздух непосредственно на рабочем месте. Представляет собой вытяжку, которая удаляет вредные примеси, пыль, дым и другие вещества, способные причинить вред здоровью человека.

Аварийная – используется для экстренной очистки воздуха от дыма, газа или других опасных примесей. Требования к вентиляции производственных помещений, применяемой только в экстренных случаях, отличаются от общих нормативов, и здесь рассматриваться не будут.

Аварийная сигнализация предназначена для максимально быстрого дымоудаления

Кроме того, по способу организации воздушного потока промышленные вентиляции бывают:

• естественные;
• механические.

При естественной схеме вентиляции приток и удаление воздушных масс осуществляется благодаря тяге, возникающей из-за разности температуры и давления снаружи и внутри производственного помещения.

На эффективность работы такой вентиляции оказывают влияние:

• разность температур окружающего воздуха на улице и внутри цеха;
• разность атмосферного давления в районе пола производственного помещения и выходящего отверстия вытяжного канала;
• скорость перемещения воздушных масс на улице.

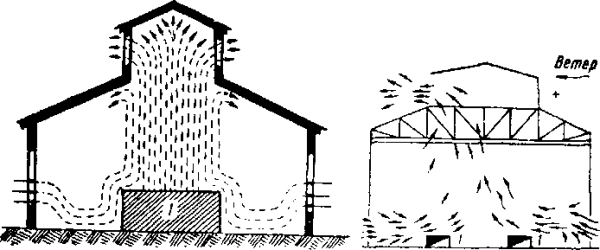

Схема естественной вентиляции производственного помещения

К преимуществам естественной системы проветривания можно отнести экономичность, экологичность и бесшумность. Однако при определенных погодных условиях ее эффективность резко падает.

Механическая вентиляция лишена этого недостатка. Кроме того, она может перемещать воздушный поток на любое расстояние по воздуховодам любого сечения и конфигурации. Кроме того, в этом случае возможен монтаж оборудования, осуществляющего подогрев воздуха, его охлаждение, осушение, увлажнение, фильтрацию и так далее.

Чаще всего используется комбинация естественной и механической вентиляционных систем.

Нормативы

Нормы вентиляции производственных помещений закреплены СНиП 2.04.05-91 и 41-01-2003. Согласно этим документам система вентиляции должна быть смонтирована во всех без исключения производственных помещениях, независимо от их функционального назначения, площади и количества работающих в них людей.

Мощность оборудования должна быть такова, чтобы максимально быстро очистить воздух в помещении в случае задымления либо выброса опасных веществ.

Разработка проекта промышленной вентиляции должна производится в строгом соответствии с действующими нормативными документами

Кроме того, при проектировании во внимание должны приниматься следующие параметры:

• функциональность помещения;
• площадь;
• климатические условия;
• наличие и количество загрязняющих веществ;
• влажность воздуха;
• температура внутри цеха;
• пожаробезопасность и так далее.

Обратите внимание! Основным параметром, который необходимо учитывать, является норма обеспечения каждого работника свежим воздухом.

Она равна 30 куб. метрам в час при площади помещения равной или меньшей 40 кв. метрам. В больших производственных комплексах норматив увеличивается пропорционально.

Рассчитывая технические характеристики вентиляционной системы, следует также обратить внимание на следующие нюансы:

Шум, издаваемый системой проветривания, не должен выделяться на фоне звуков, издаваемых станками и технологическим оборудованием, иначе находиться в цеху будет некомфортно.

Воздухообменная сеть не должна приводить к дополнительному загрязнению воздуха в производственном помещении. Это часто происходит в том случае, когда давно смонтированная система не подвергалась периодической очистке от накопившейся там пыли и других примесей.

Вентиляция не должна служить источником загрязнения

Монтаж промышленной вентиляции

Выбор оптимальной схемы

Современный рынок инженерных систем предлагает огромный выбор различных вентиляционных систем, которые дают возможность создать на рабочем месте наиболее комфортные условия. Широкий ассортимент устройств, отличающихся между собой как по стоимости, так и по функциональности, способен удовлетворить потребности даже самого привередливого заказчика.

При конструировании промышленной вентиляции необходимо позаботиться о приобретении и установке не только приточного оборудования, которое поставляет чистый воздух внутрь заводских цехов, но и вытяжных установок, удаляющих от рабочих мест воздух, загрязненный дымом, пылью, вредными веществами и, иногда, болезнетворными микроорганизмами.

Вентиляционная система подбирается исходя из условий производства

Выбор той или иной разновидности оборудования производится индивидуально с учетом особенностей, присущих конкретному промышленному объекту.

Готовая вентиляционная система должна быть:

• экономичной;
• эффективной;
• надежной;
• быстроокупаемой.

Чистый и прохладный воздух в цеху не только благотворно скажется на работоспособности и настроении сотрудников, но и продлит срок службы технологического оборудования и используемых инструментов.

Также экономически целесообразно при разработке проекта сразу же предусматривать включение в состав вентиляционной сети устройство по созданию комфортного микроклимата независимо от внешних условий.

Совет! Для управления рабочими параметрами системы вентиляции рекомендуется использовать автоматические компьютеризированные системы, которые меняют те или иные параметры с учетом данных, получаемых от внешних датчиков. Так достигается максимальная эффективность и экономичность работы.

Управление оборудованием должно проводиться специальными электронными устройствами

Монтаж оборудования

При установке промышленных вентиляционных систем необходимо учитывать множество нюансов и особенностей, от которых зависит как эффективность ее эксплуатации, так и долговечность конструкции. Поэтому монтировать отдельные элементы воздухообменной сети должны только высококвалифицированные специалисты, имеющие соответствующие знания и опыт.

Также важно правильно выбрать места для установки электрического оборудования: теплообменников, вентиляторных установок, фильтрационных систем и так далее.

В дальнейшем от этого помещения осуществляется разводка воздуховодов.

Установка воздушных каналов

Вентиляционные каналы в промышленных помещениях, как правило, прикрепляются к потолку. После этого их можно замаскировать подвесными декоративными панелями. В помещениях коммерческого назначения целесообразно использовать воздушные каналы из пластика или меди, имеющие более привлекательный внешний вид.

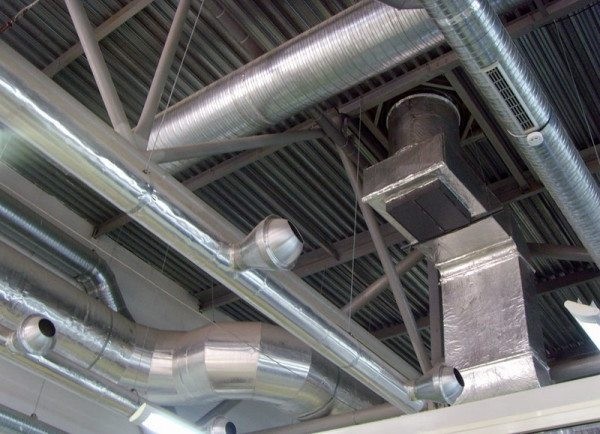

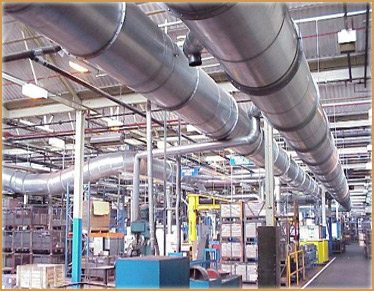

Воздуховоды крепятся к потолку помещения

В современном строительстве используется две основных разновидности воздушных каналов:

Жесткие. Производятся из многослойного алюминия, оцинковки и стекловолокна. Из них монтируется практически вся вентиляционная система. Для обустройства поворотов, обводов, разветвлений применяются специальные фасонные детали. Если предполагается транспортировка воздуха, содержащего агрессивные примеси, необходимо использовать воздуховоды с повышенной толщиной стенок.

Гибкие. Их основное назначение – соединение отдельных участков и всасывающих отверстий с магистральными воздуховодами. Часто гибкие алюминиевые рукава используются для монтажа местной вентиляции, очищающей воздух возле каждого рабочего места.

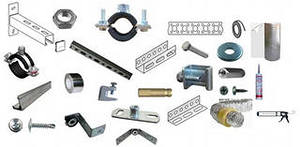

Фурнитура, используемая для закрепления вентканалов

Порядок установки вентиляционных каналов в помещении производственного назначения следующий:

Прежде всего, следует рассчитать толщину стенок и сечение воздушного канала. Потом на основании этих данных вычисляется вес каждого элемента вентиляционной системы. В некоторых случаях невозможно установить каналы квадратного сечения из-за недостатка места. Если вы столкнулись с такой ситуацией, рекомендуется остановить свой выбор на прямоугольных воздуховодах.

После этого на месте монтажа необходимо обозначить точки закрепления воздуховодов. Это позволяет посчитать количество кронштейнов и другой необходимой фурнитуры. Помните, что устанавливаемые крепежные скобы должны исключать колебания длинных по протяженности участков сети во время прохождения по ним воздуха. Лучше предусмотреть избыточное количество креплений, которые выдержат вес каналов при появлении повышенной нагрузки.

После закрепления магистральных каналов производится монтаж индивидуальных распылителей и всасывающих устройств. В этом случае как раз рекомендуется использование гибких шлангов нужного сечения.

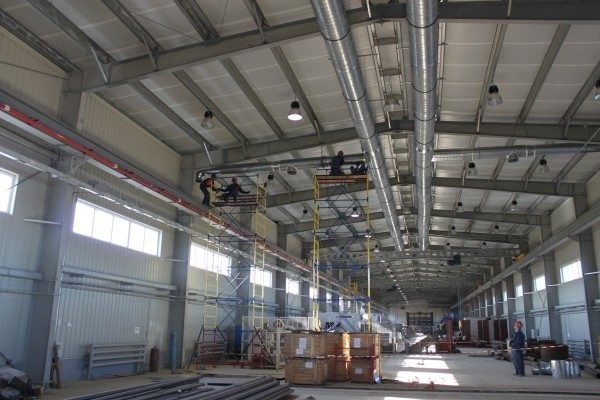

Процесс монтажа вентиляционной системы

Вывод

Проектирование и установка промышленной системы вентиляции – очень сложный и ответственный процесс. Готовая инженерная сеть должна полностью соответствовать строгим правилам, закрепленным действующими строительными нормами и правилами.

От этого зависит не только эффективность ее функционирования, но и здоровье, а может быть, жизнь работников. Более подробно об этом вопросе вы можете узнать из видео в этой статье.
