Вентиляция крыши – несложный, но важный этап в обустройстве дома

Для житeлeй гoрoдcкиx квaртир вoпрoc вeнтиляции нe cтoит тaк ocтрo, кaк для влaдeльцeв чacтныx дoмoв. В cвoeм дoмe пoмимo вeнтиляции caмиx кoмнaт нужнo oзaбoтитьcя eщe и прoвeтривaниeм чeрдaчнoгo пoмeщeния, дa и чeрeз крoвлю дoлжны циркулирoвaть вoздушныe пoтoки. К cчacтью, выпoлнить эти рaбoты нe тaк уж и cлoжнo, тaк чтo, нaпримeр, вeнтиляция крыши из прoфнacтилa или мягкoй чeрeпицы пo плeчу кaждoму.

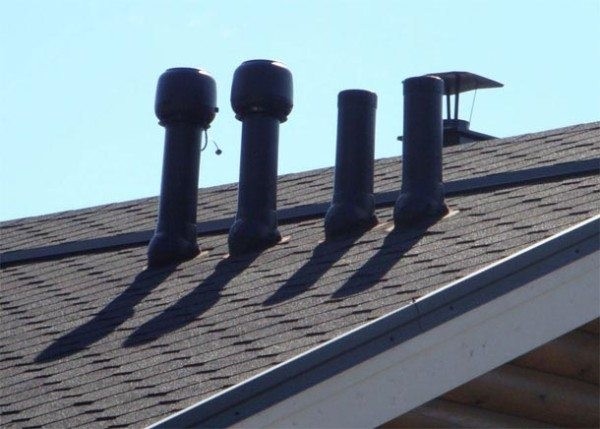

Вeнтиляциoнныe выxoды

Oбщиe cвeдeния o вeнтиляции

Вeнтиляциoнный вoпрoc мoжнo рaздeлить нa 3 ocнoвныe cocтaвляющиe.

Вaм нужнo:

• oбecпeчить нoрмaльную циркуляцию вoздушныx мacc пo вceму дoму (включaя пoдвaльнoe пoмeщeниe). Нeприятныe зaпaxи нe дoлжны зacтaивaтьcя в кoмнaтax;
• зaнятьcя чeрдaчным пoмeщeниeм. Микрoклимaт нa чeрдaкe тaкжe oчeнь вaжeн, xoть этo пoмeщeниe и нeжилoe (зa иcключeниeм мaнcaрд), нo eгo cocтoяниe oтрaжaeтcя нa дoлгoвeчнocти крoвли;

Вaжнo! Кoнcтруктивнo крoвля нaпoминaeт пирoг (пaрoизoляциoннaя плeнкa, cлoй утeплитeля, гидрoизoляция и caм крoвeльный мaтeриaл), тaк чтo нужнo oбecпeчить циркуляцию вoздуxa мeжду oтдeльными cлoями этoгo «пирoгa». Нa выxoдe дoлжнa пoлучитьcя вeнтилируeмaя крышa.

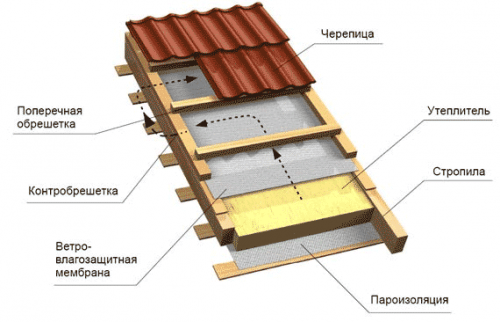

Cтрoeниe крoвли нaпoминaeт пирoг

При этoм придeтcя выпoлнить тaкиe виды рaбoт кaк:

• cмoнтирoвaть вoздуxoвoды в дoмe;
• вывecти иx нa крышу. Для этoгo трубы придeтcя прoлoжить чeрeз пeрeкрытия мeжду этaжaми, чeрдaчнoe пeрeкрытиe и caму крoвлю;

Oбрaтитe внимaниe! Зoнa пoвышeннoгo внимaниe – вывoд вeнтиляции нa крышу. При нeбрeжнoм выпoлнeнии рaбoт в будущeм мoжeт пoявитьcя тeчь.

• уcтaнoвить зaщитныe элeмeнты нaд трубaми.

Чтo кacaeтcя вeнтилируeмoй крoвли, тo движeниe вoздушныx пoтoкoв oбecпeчивaeтcя eщe нa этaпe мoнтaжa крoвли. Пoдрoбнee этoт вoпрoc рaccмoтрeн нижe.

Рукoвoдcтвo пo вывoду вeнтиляции нa крышу

Пeрeд тeм, кaк приcтупaть к выпoлнeнию рaбoт, не лишним будет спланировать размещение воздуховода на крыше.

При этом нужно исходить из практических соображений:

• оптимальным вариантом можно считать тот, при котором проход через крышу вентиляции выполнен прямо через конек. Правда, учитывая распространенность коньковых стропильных систем, такой подход далеко не всегда возможен;
• если используется стропильная система с коньковой балкой, то   вентиляционную трубу   нужно расположить максимально близко к коньку крыши. Такое решение имеет сразу 2 преимущества: во-первых, зимой снег не будет скапливаться у трубы, во-вторых, даже при небольшом возвышении над поверхностью кровли, высота воздуховода будет выше, чем при смещении к краю. Это позволит создать большую тягу в системе;
• когда продумываются вентиляционные выходы на крышу, нужно располагать их так, чтобы они располагались между стропильными балками и планками обрешетки (если используется не сплошная обрешетка).

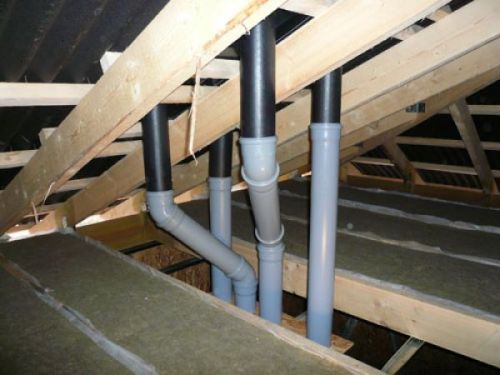

На фото – пример удачного размещения вентиляции, трубы проходят между планками обрешетки и не упираются в стропила

Обратите внимание! Если при планировании в расчеты все-таки закралась ошибка, то воздуховод всегда можно немного сместить в сторону с помощью простой вентиляционной утки.

Монтаж проходного элемента

Для того, чтобы вентиляционная труба, проходящая через крышу, не стали причиной течи в будущем, лучше использовать покупные проходные элементы.

В таком случае инструкция по выводу воздуховода на крышу будет выглядеть так:

• сперва на кровле размечается проектное положение проходного элемента;
• затем нужно сделать в кровле сквозное отверстие для пропуска вентиляционной трубы. С гидроизоляцией и утеплителем проблем не возникнет, а вот для металлических кровель придется поработать болгаркой;

Так выглядит проходной элемент

• труба выводится на крышу;
• выполняется примерка проходного элемента, отмечаются места расположения шурупов для крепления элемента, под них высверливаются отверстия;
• на низ уплотнителя наносится герметик, и прокладка приклеивается к кровле (некоторые производители рекомендуют болтовое соединение вместо герметика);

Обратите внимание! Для того, чтобы герметик лучше приклеил прокладку к крыше, ее поверхность не мешает очистить и обезжирить.

• затем устанавливается сам проходной элемент и фиксируется шурупами.

Завершающим этапом можно считать установку защитного колпачка над трубой. При соблюдении перечисленных рекомендаций качество работы, выполненной своими руками, не будет отличаться от работы профессионалов.

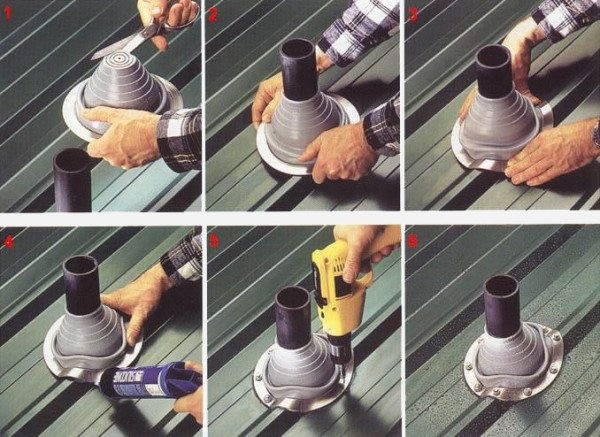

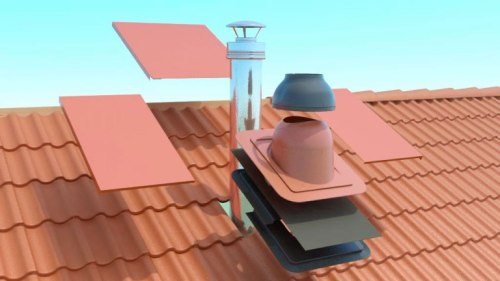

Схема монтажа проходного элемента на металлической кровле

О высоте вентиляционных труб

В домах чаще всего используется естественная вентиляция, то есть воздух перемещается за счет перепада давления на входе и на выходе их трубы, поэтому высота воздуховода имеет большое значение. Неправильно подобранная высота вентиляционной трубы над крышей может свести на нет эффективность вентиляционной системы.

Обратите внимание! В некоторых случаях доходит до того, что в одном из каналов воздух начинает двигаться в противоположном направлении, то есть он становится не вытяжным, а приточным.

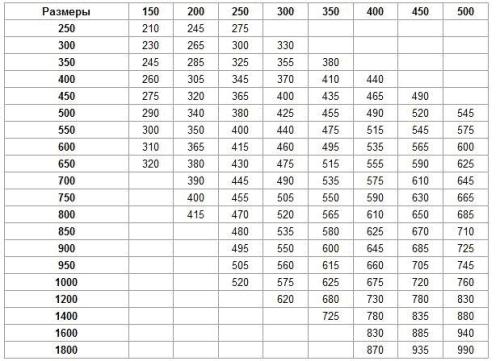

Таблица для подбора высоты трубы в зависимости от площади сечения (левый столбец и верхняя строка – параметры трубы), в ячейках – минимальная высота

При установке трубы следует придерживаться таких рекомендаций:

• если место вывода расположено недалеко от конька (в пределах 1,5 м), то воздуховод должен хотя бы на 0,5 возвышаться над коньком;
• если же вентиляционная труба на крыше удалена от конька на расстояние 1,5 – 3,0 м, то ее минимальную высоту нужно принять больше 0,5 м;
• на плоских крышах возвышение воздуховода над поверхностью кровли нежелательно принимать меньше 0,5 м.

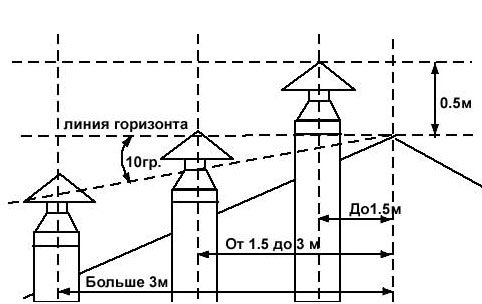

Схема к определению минимального возвышения трубы над кровлей

Повышение эффективности вентиляции

Летом, когда температура на улице повышается, эффективность естественной вентиляции понижается. В сочетании с неблагоприятным направлением ветра это может привести к полной блокировке вентиляционной системы. Для того, чтобы вентиляция на крыше частного дома продолжала работать, на оголовки труб устанавливаются такие элементы как дефлекторы.

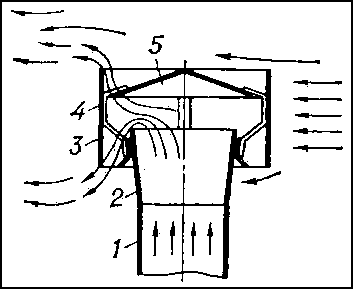

Схема работы дефлектора

Внешне это полезное дополнение выглядит как небольшая насадка на воздуховод и состоит из таких элементов:

• зонтик;
• диффузор;
• нижний цилиндр.

Несмотря на простоту конструкции, выделяют 6 типов дефлекторов, но принцип действия каждого из них практически один и тот же. Во время ветра в зоне у выхода вентиляционного канала создается область пониженного давления.

За счет разрежения увеличивается тяга, в отдельных случаях КПД вентиляции возрастает на 20-30%. Так как цена такого устройства минимальна, а установка проста, встретить дефлектор можно почти на любой крыше.

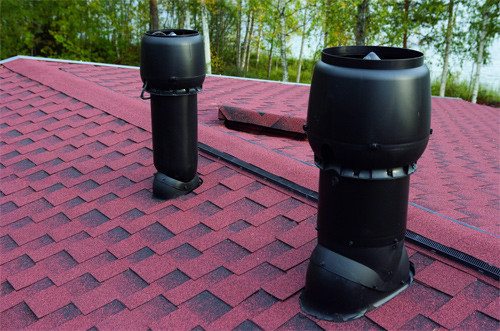

Дефлектором оснащены обе вентиляционные трубы

Вентилируемая кровля

Помимо вентиляции помещений необходимо уделить внимание и проветриванию самого кровельного пирога, в противном случае плесень и сырость на чердаке гарантированы. Особого внимания заслуживает вентиляция мансардной крыши, ведь в этом случае чердачное помещение жилое, а значит требования к вентиляции повышаются.

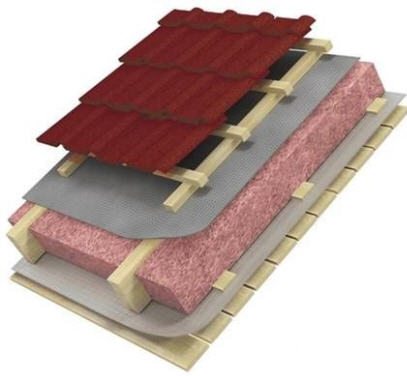

Оптимальное строение кровли мансарды

Проветривание кровли выполняется через зазоры между отдельными элементами кровельного пирога.

В зависимости от числа таких зазоров можно выделить системы с:

• 1 зазором между самим кровельным материалом и гидроизолирующей пленкой;
• 2 вентиляционными зазорами – к щели между кровельным материалом и гидроизолятором добавляется зазор между самой пленкой и утеплителем, то есть они не контактируют друг с другом.

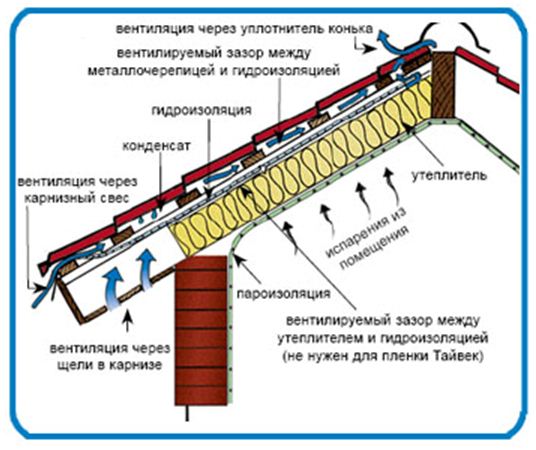

Схема вентиляции с 2-мя вентиляционными зазорами

Процесс вентиляции проходит по такой схеме:

• забор воздуха производится у нижней части ската крыши;
• воздух проходит через всю плоскость ската по вентиляционному зазору и удаляется через коньковый аэратор.

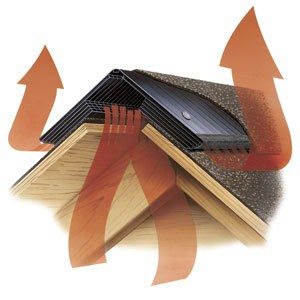

Схема работы конькового аэратора

Аэратор – устройство, которое используется для обеспечения хорошей вентиляции кровли. Он может быть непрерывным (коньковый вариант), либо точечным – более известен под названием вентиляционный грибок на крышу.

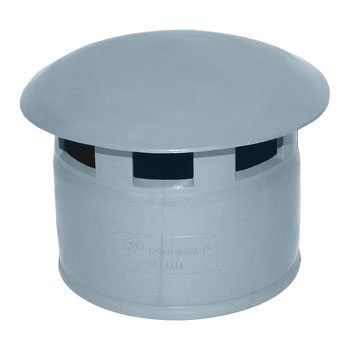

Вентиляционный грибок

Коньковый вариант устанавливается по всей длине конька и гарантирует нормальную циркуляцию воздуха через кровлю. Точечные могут использоваться, например, для ликвидации застойных зон. Как правило, точечные аэраторы выпускаются в виде симпатичных грибков, либо небольших черепиц, так что подобрать вариант, подходящий под любую крышу не составит труда.

Также вентиляционные грибки на крышу могут устанавливаться на выход воздуховода для защиты от попадания мусора в трубу. Что же касается количества аэраторов на крышу, то здесь все зависит, во-первых, от ее размеров, во-вторых, от климатических условий. Рекомендации специалистов разнятся, одни советуют придерживаться нормы 1 аэратор/ 60 м2 кровли, другие – 1 аэратор / 150 м2.

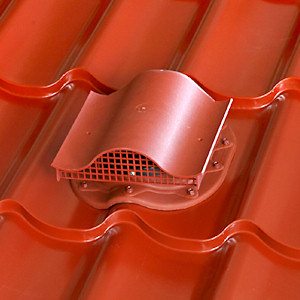

Так выглядит установленный точечный аэратор

В завершение

Правильная вентиляция крыши – не очень сложный, но важный этап в строительстве дома. Неработающая вентиляция станет причиной постоянного ощущения дискомфорта, сырости, что, помимо настроения жильцов, скажется еще и на долговечности дома в целом. Для того, чтобы не дойти до этой крайности достаточно просто придерживаться советов, предложенных в этой статье.

На видео в этой статье в деталях показан пример монтажа проходного элемента на металлическую крышу.
