Вентиляция чердака посредством слуховых окон или фронтонных продушин

Любые помещения нуждаются в регулярном обмене воздуха с окружающей средой, в противном случае внутри будет появляться плесень, а гнилостные процессы станут протекать гораздо быстрее. Особого внимания заслуживает вентиляция чердака в частном доме, ведь при ее отсутствии период эксплуатации стропильной системы крыши заметно снизится.

Это приведет к серьезным финансовым затратам.

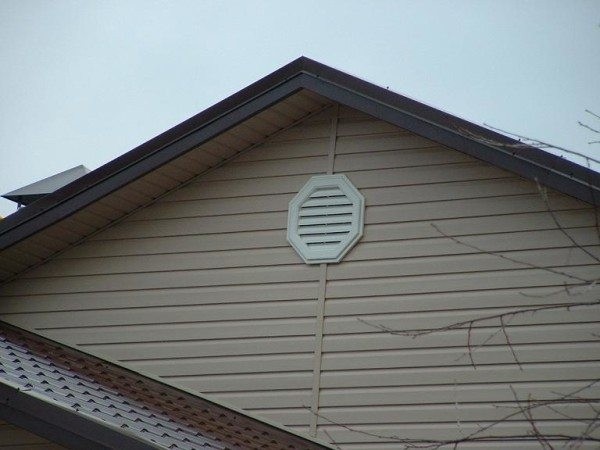

На фото демонстрируется дом с фронтонной вентиляцией.

Плюсы естественного воздухообмена

При устройстве продушин и слуховых окон удается обеспечить циркуляцию воздуха, которая будет осуществляться благодаря разности давления внешних и внутренних масс, а также порывов ветра. Однако такая вентиляция чердачного помещения зависит от различных факторов: разницы температур, направления и силы ветра, качества проведенных работ и так далее.

И все-таки для подобных помещений она вполне годится:

• Отсутствие затрат на энергетические ресурсы и покупку оборудования, цена которого довольно высока.
• В процессе эксплуатации исключены какие-либо аварийные ситуации, так как в процессе воздухообмена не используются сложные приборы.
• Благодаря незамысловатому устройству работы могут быть произведены самостоятельно.
• Достаточная эффективность для нежилых помещений позволяет избежать чрезмерной влажности, которая приводит к образованию плесени.

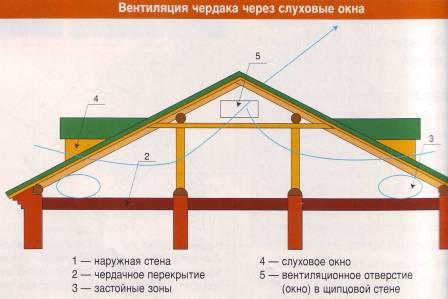

Одна из схем циркуляции воздушных масс.

Примечание! Циркуляция воздуха должна осуществляться не только летом, но и в зимний период. Чтобы избежать серьезных тепловых потерь, нужно качественно утеплить пространство снизу.

Важная информация

Когда устраивается вентиляция чердачного пространства, многие застройщики думают, что площадь проделанных отверстий не имеет значения. Однако это является заблуждением, ведь при наличии продушин неподходящих размеров эффективность будет близка к нулю.

Правильно располагать каналы для поступления в соотношении 1 к 500, то есть на каждые 500 кв. м должен приходиться 1 кв. м отверстий.

Устройство продушин во фронтоне

Если делается вентиляция чердака над мансардой, то обычно прорезаются небольшие проемы для прохождения свежего воздуха с каждой стороны. Этот вариант используется только для двускатных и ломаных крыш, так как они имеют фронтон с каждой стороны. Справиться с устройством отверстий для воздухообмена с внешней средой вполне реально без привлечения специалистов, особенно если строение каркасное.

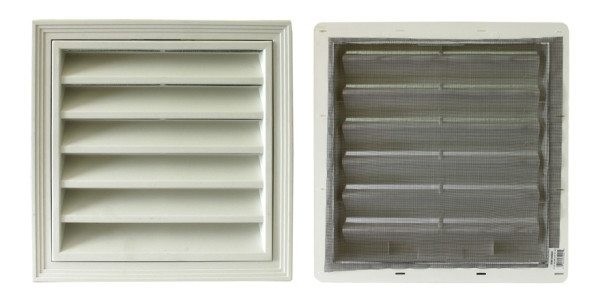

Пример вентиляционной решетки квадратной формы.

Предлагаемый набор инструментов

• Рулетка и карандаш необходимы для нанесения разметки.
• Сверлом делается первое отверстие для режущего инструмента.
• Электрический лобзик используется для отделения ненужной части.
• Шуруповертом закручиваются крепежные элементы декоративной решетки.

Основные работы

Прежде чем будет сделана вентиляция на чердаке частного дома своими руками, должны быть произведены несложные расчеты с учетом информации, изложенной выше. После определения размеров каналов для воздухообмена можно производить базовые работы.

Обучающая инструкция поможет сделать квадратное отверстие в каркасной конструкции:

Изначально выбираются места для проемов. Обычно это центральная часть чердачного пространства. Если сильно сместить воздухообменные каналы в сторону, то можно нарушить эстетическую привлекательность строения.

На поверхность фронтона наносится предварительная разметка. С помощью рулетки и карандаша проводятся линии по периметру будущего проема. Диагонали при этом должны совпадать по размерам.

Далее начинаются работы по вырезанию боковой части фронтона. Сначала сверлом делается отверстие, в которое сможет попасть лезвие лобзика. После этого делается вырез по периметру.

На финишном этапе устанавливается специальная решетка, соответствующая размерам проема. Крепление осуществляется саморезами, которые после вкручивания закрываются декоративной панелью.

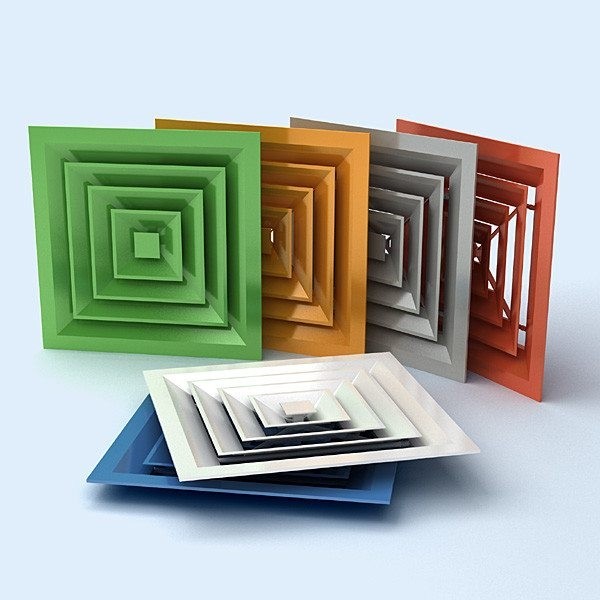

Масса вариаций в плане цветовых решений.

Дополнение! Примерно так делается вентиляция холодного чердака для каркасного строения. В случае с брусом или другим материалом может потребоваться совершенно другой инструмент для вырезки воздухообменных отверстий.

Сооружение слуховых окон

Если крыша вальмовая или шатровая, то придется делать специальные выступы в крыше, чтобы сделать проемы для вентиляции. Они, как правило, изготавливаются на этапе строительства или реконструкции объектов. В данном случае получаются целые конструкции, поэтому процесс сооружения достаточно сложен.

Особенности данных пристроек

В отличие от продушин во фронтоне, вентиляция чердака через слуховые окна позволяет улучшить эстетические возможности крыши, хотя это усложняет работы по возведению крыши. Подобным конструкциям можно придавать различную форму, но чаще всего устраиваются сооружения с одним или двумя скатами.

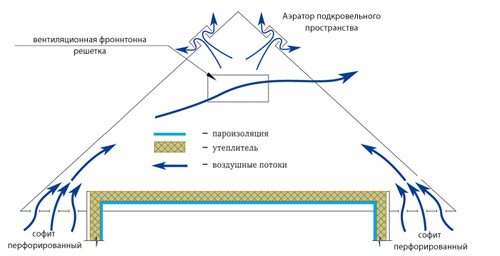

Так может происходить движение воздуха.

Выступ треугольной формы

Для устройства стропильной системы слухового окна потребуется установить коньковую палку, которая будет поддерживаться наклонными перекладинами. Крепление всех элементов осуществляется непосредственно к основным стропилам строения. С двух сторон набивается обрешетка для фиксации кровельного покрытия.

С наружной стороны осуществляется подшивка свеса, после чего инсталлируется вентиляционная решетка. Крепление выполняется с использованием все тех же саморезов.

Чертеж выступающего окна с двумя скатами.

Односкатная конструкция

Сооружения подобного типа более просты в изготовлении, так как имеют всего одну наклонную плоскость. При таком варианте два бруска, расположенных на определенном расстоянии друг от друга, поддерживаются вертикальными стойками, которые соединены перемычкой вверху.

В этом случае обрешетка набивается лишь с одной стороны, но сбоку должна производиться обшивка отделочным материалом. Там, где находится фасадная часть конструкции, фиксируется декоративная решетка.

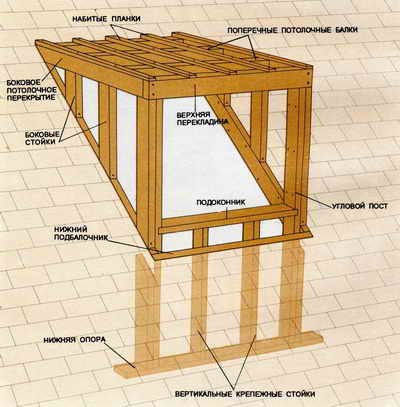

Устройство односкатного сооружения.

Полезные сведения

• В связи с небольшими размерами изготавливаемых сооружений сечение несущих элементов может быть уменьшено.
• Категорически запрещается осуществлять врезку в стропильную часть строения, так как это приведет к ослаблению конструкции крыши.
• Очень важно сделать качественную гидроизоляцию между выступом и основой, так как эти места очень уязвимы.
• Если стропила базовой конструкции имеют небольшое сечение, то нужно произвести дополнительное усиление в местах, подвергающихся нагрузке.

Некоторые рассуждения

При плохо работающем воздухообмене в летний период температура может подскакивать до слишком высоких значений. Какая-то часть этого тепла будет проникать во внутреннюю часть нижерасположенных помещений, что в значительной степени ухудшит условия проживания. В этой ситуации придется приобретать кондиционер, а это потребует дополнительных затрат на сам прибор и его эксплуатацию.

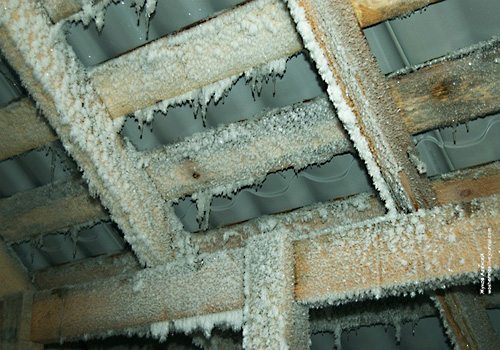

Показан результат некачественной вентиляции.

Кроме того, скачки температур приводят к образованию конденсата на внутренних элементах стропильной системы. Деревянные поверхности подвергаются воздействию воды, поэтому начинают гнить.

Срок службы несущих компонентов существенно снижается. Если даже будет использоваться стропильная система из металла, влияние воды со временем приведет к появлению ржавчины.

Заключительная часть

Ознакомление с вышеизложенным материалом позволяет понять, как устраивается вентиляция чердака в жилом доме путем естественного проветривания. Обычно такими способами осуществляется воздухообмен, если внутреннее помещение не имеет теплоизоляции, в противном случае производится подключение к общей системе жилища (см.также статью “Вентиляция в курятнике – виды и их использование”).

Чтобы лучше понять предложенную тему, желательно изучить видео в этой статье.
