Трубогиб для профильной трубы своими руками

Самодельный простой и практичный трубогиб для профильных труб своими руками: фото изготовления, подробное описание и видео станка в действии.

Понадобилось построить теплицу в форме капли, покупать не хотел, решил сделать трубогиб для профильной трубы своими руками. Среди нескольких вариантов выбрал оптимальную конструкцию, самый простой станок в изготовлении и использовании.

Трубогиб изготовлен из таких материалов:

• Пруток диаметром — 25 мм.
• Подшипники (посадка внутренней обоймы 25 мм) — 6 шт.
• Швеллер.
• Гидравлический домкрат.

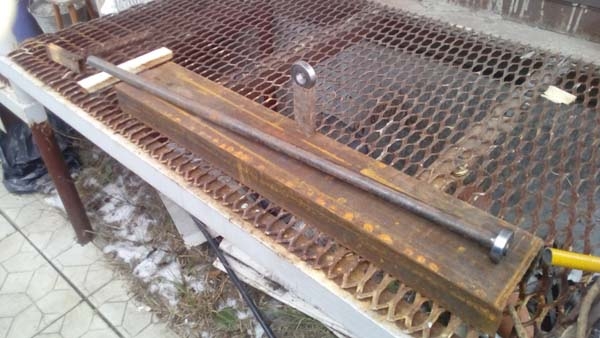

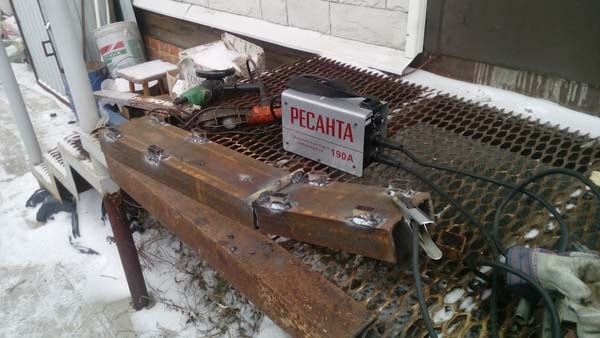

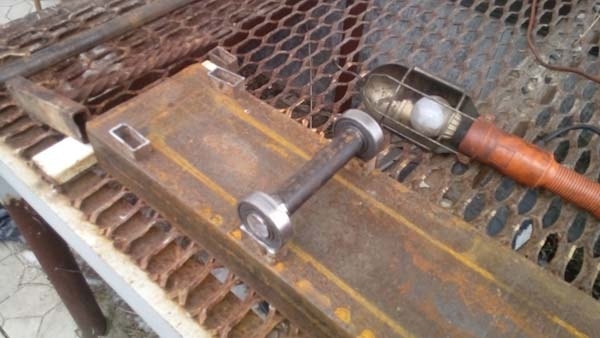

Вот сам процесс изготовления трубогиба.

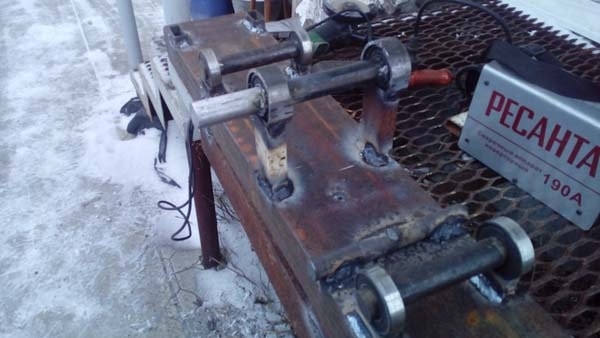

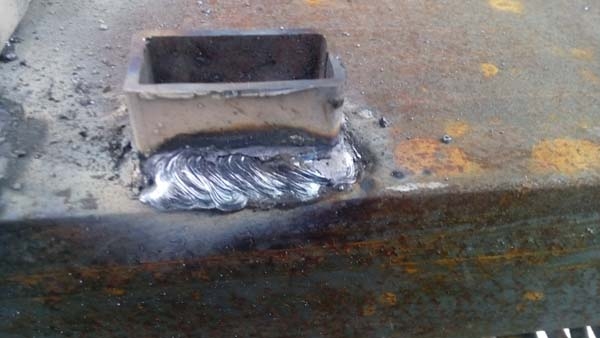

Высота упоров 3 см.

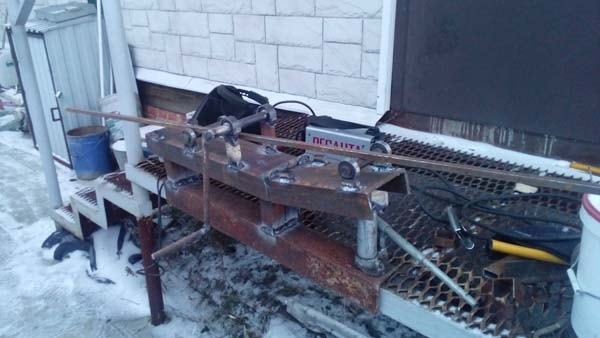

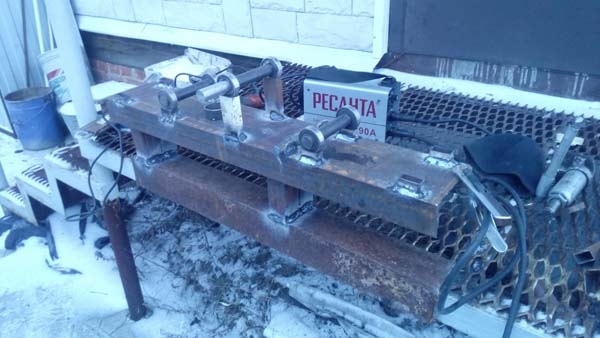

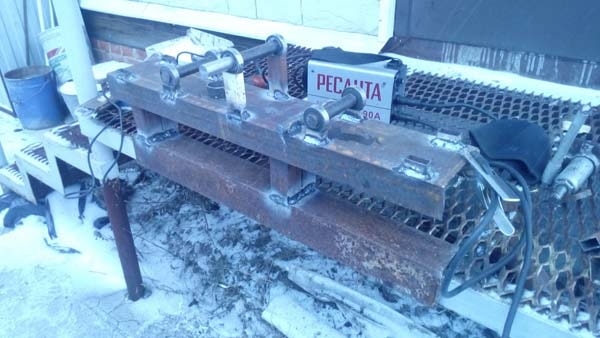

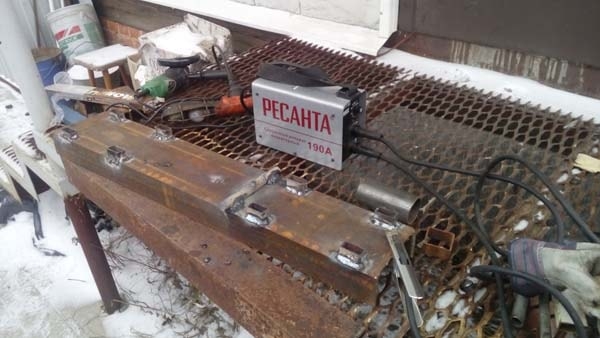

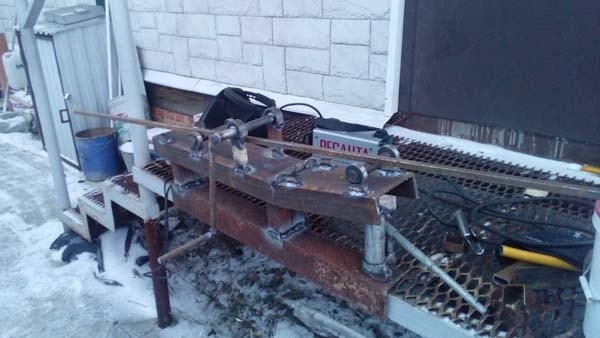

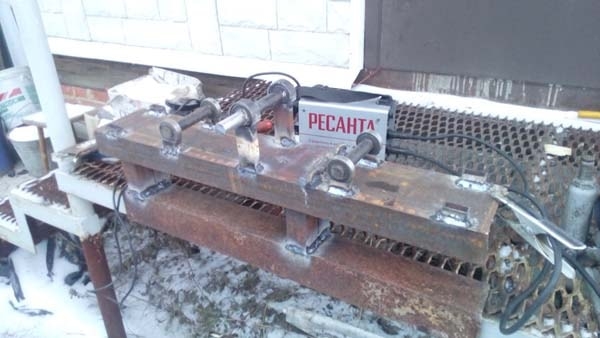

Общая длина всей конструкции примерно метр, на треть она делится петлей, высота низких упоров около 3 см, в опущенном виде между роликами должен проходить профиль. Установил гидравлический домкрат.

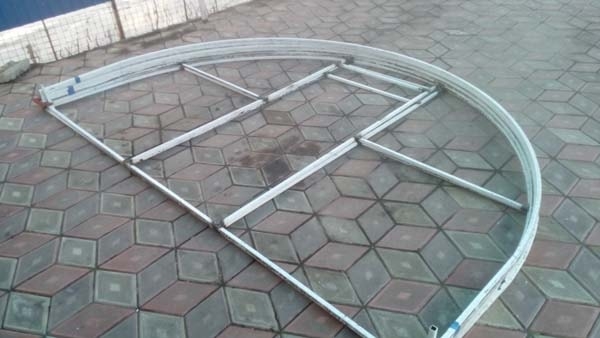

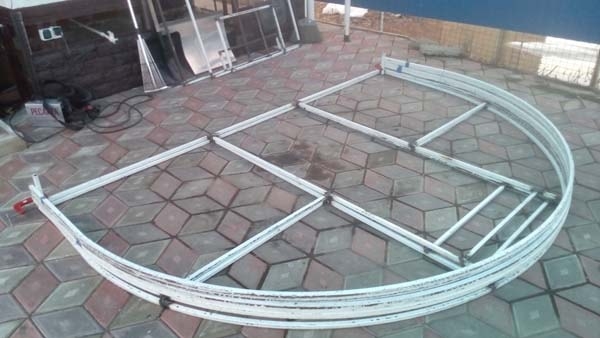

Первые испытания станка прошли успешно, выгнул трубы для теплицы.

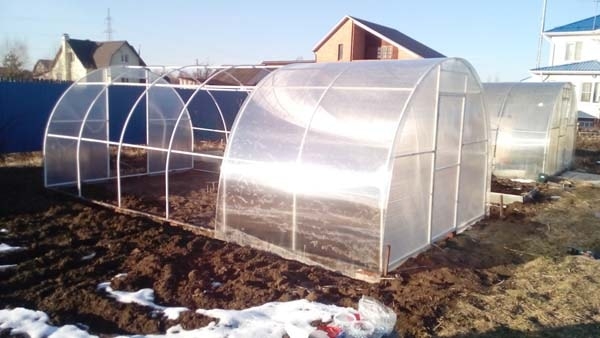

В итоге теплица была изготовлена за неделю, в планах сделать мангал, качели и я думаю много чего красивого и полезного.

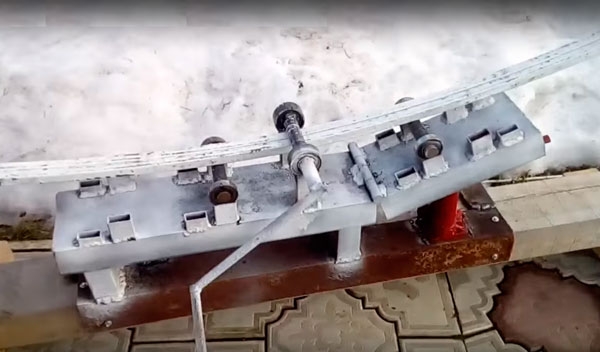

Самодельный станок прогоняет профиль очень легко, не буксует, минимальный размер профильной трубы 10 мм, максимум что пробовал 40, но думаю можно и 50 мм воткнуть, просто такого профиля не было в наличии.

Вот видео на котором показан самодельный трубогиб в работе.

Автор самоделки: Алексей.
