Самодельное приспособление для сверления труб под углом (торцеватель своими руками): подробные фото пошагового изготовления самодельного станка.
Приветствую самодельщики! Для изготовления различных изделий из металлических труб, например рамы для багги и прочей самодельной техники, приходится сверлить трубы под углом, сделать это можно с помощью приспособления — торцевателя труб.
Сделать такое приспособление можно своими руками, а весь процесс изготовления торцевателя подробно показан на этих фото:
Материалы для изготовления:
- Стальная полоса.
- Кусок швеллера.
- Уголок.
- Амортизатор.
- Поршень.
- Болты, шайбы, гайки.
Итак, парой самых важных деталей этого приспособления будут шток от амортизатора и поршень.

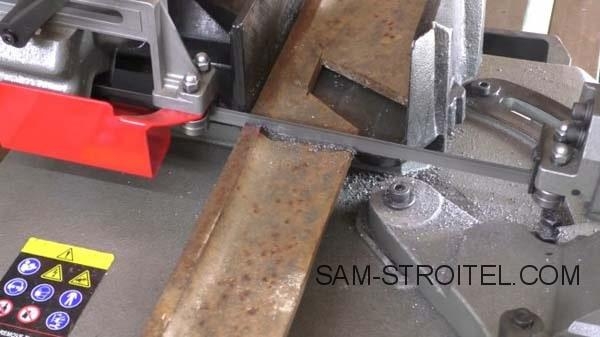

Первым делом вырезаем заготовку длиной 250 мм из обрезка стального уголка. Толщина металла — 10 мм.

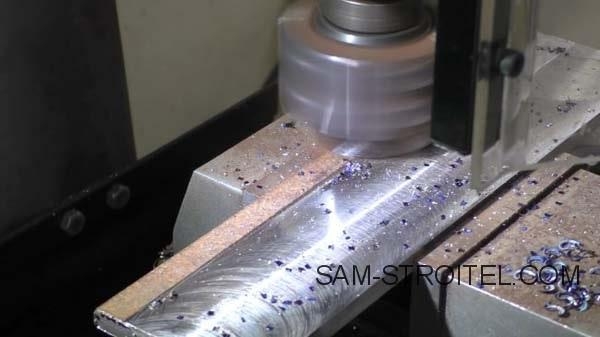

Вторую такую же заготовку пришлось вырезать из цельного уголка. Поверхности заготовок выравниваются на сверлильно-фрезерном станке.
Если Вы будете повторять этот проект — то конечно проще сразу взять стальную полосу.

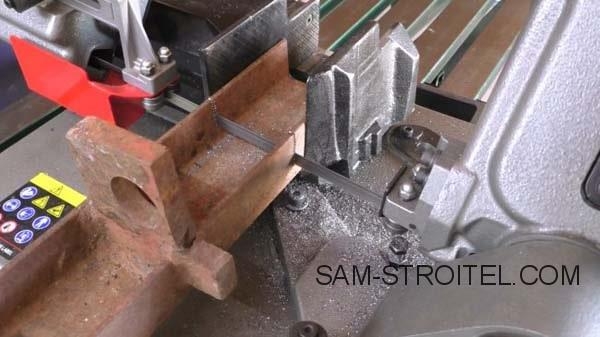

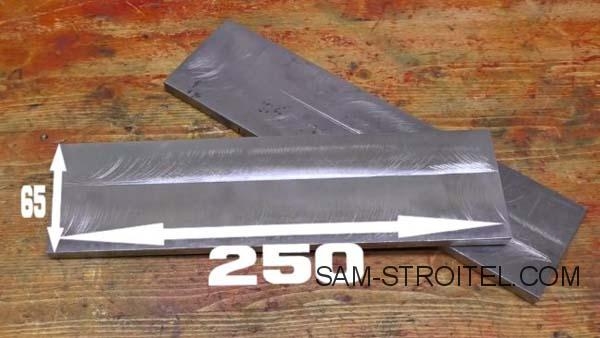

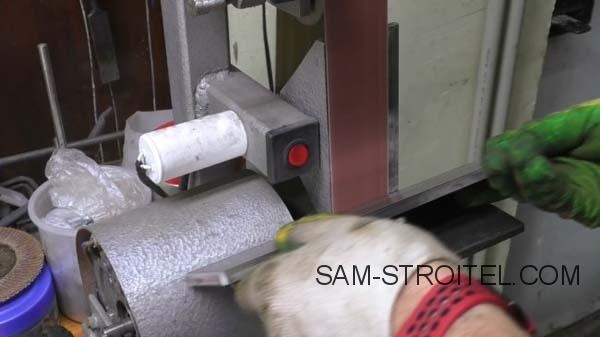

Также нужно обработать ребра на ленточном станке. В итоге получились две пластины 250×65×10 мм.

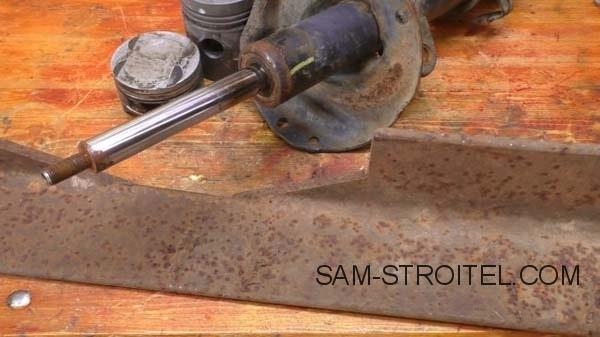

Следующей деталью послужит шток от амортизатора.

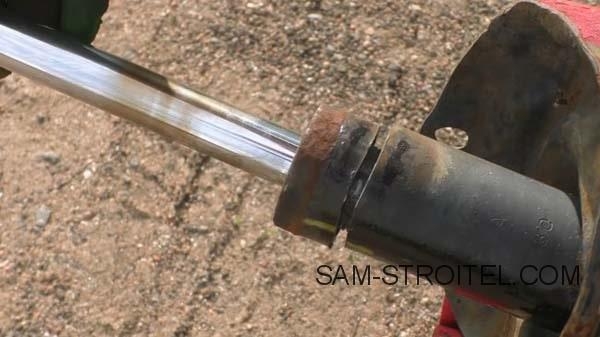

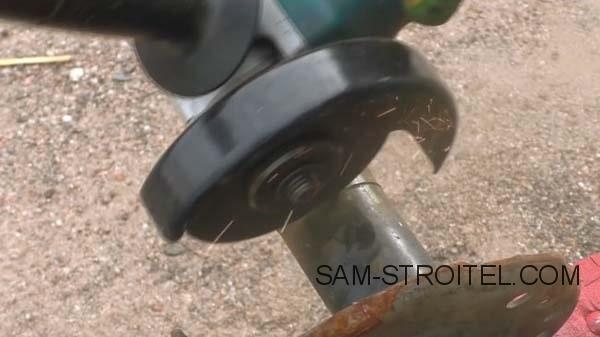

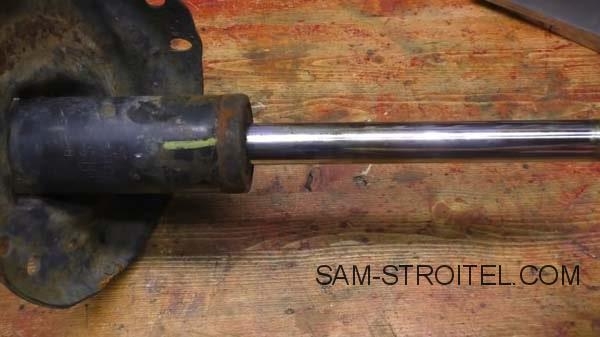

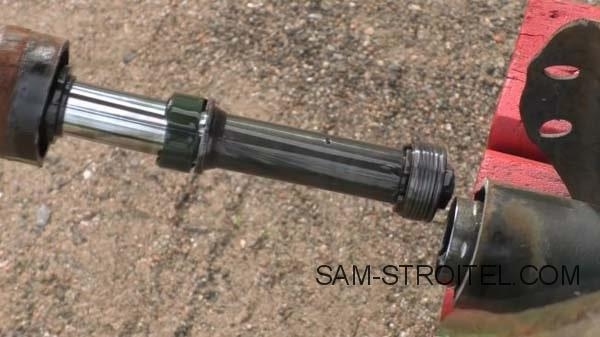

Для извлечения штока из корпуса, нужно слить масло, и надрезать корпус по периметру, отступив от края 20-25 мм.

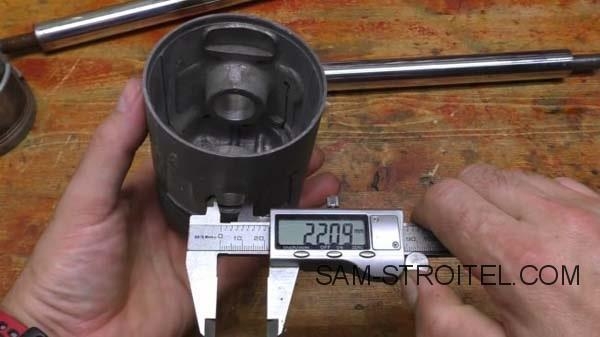

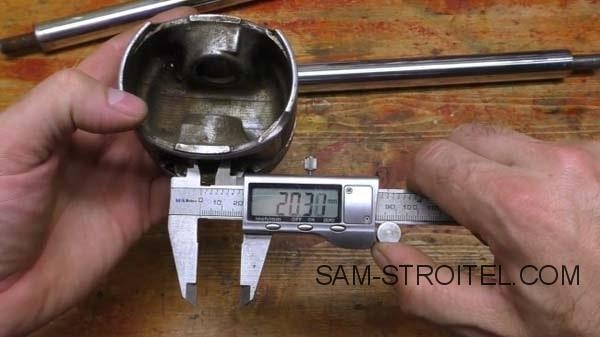

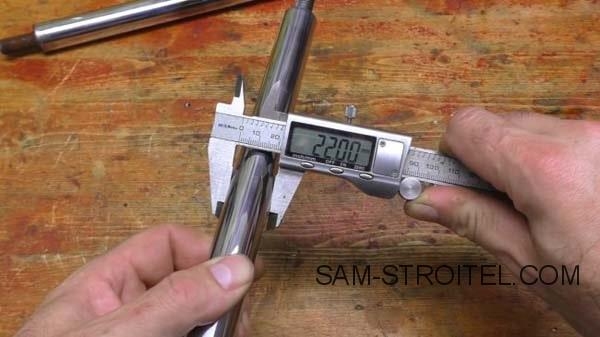

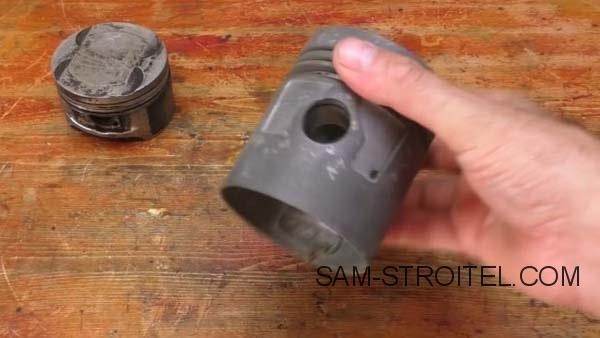

В качестве направляющей для штока послужит поршень. Диаметр отверстий для «пальца» должен быть равен диаметру штока.

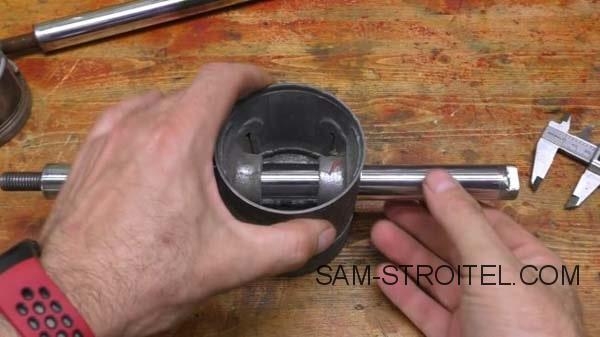

Обе детали отлично подходят друг к другу, и шток сидит в поршне практически без люфта, но при этом свободно вращается. Возможно Вы уже догадались, поршень будет играть роль направляющей, а шток — осью для коронки.
Чтобы не подбирать переходник под резьбу на коронке, мастер решил нарезать ее заново.

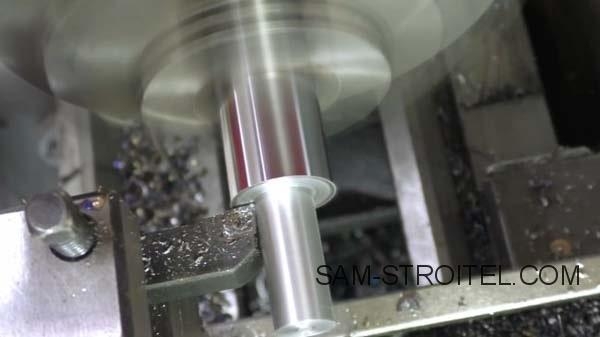

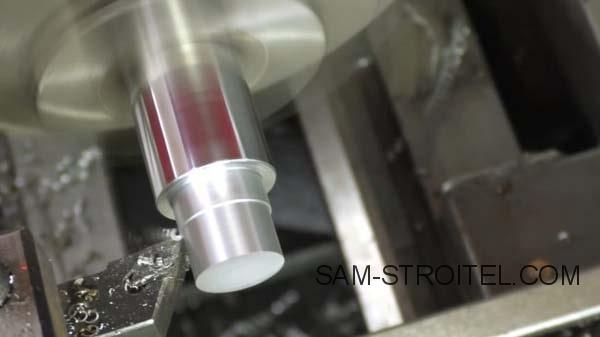

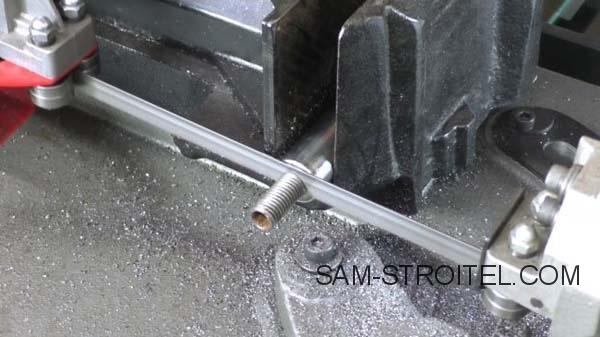

Штатная резьба срезается, и этот конец штока обтачивается до диаметра 16 мм.

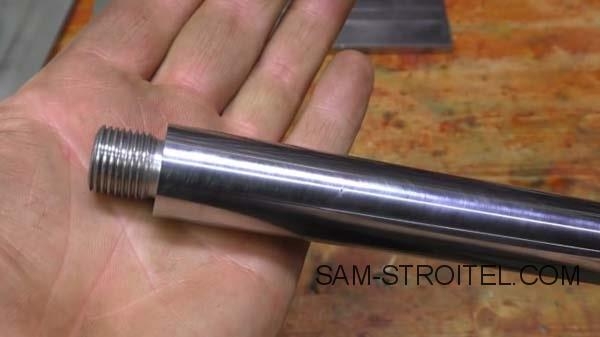

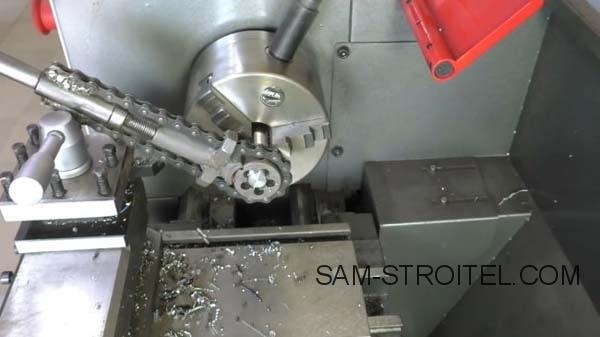

Подобрав нужную лерку, и зажав ее в самодельном цепном ключе, автор нарезает резьбу на хвостовике, не вытаскивая заготовку из патрона токарного станка.

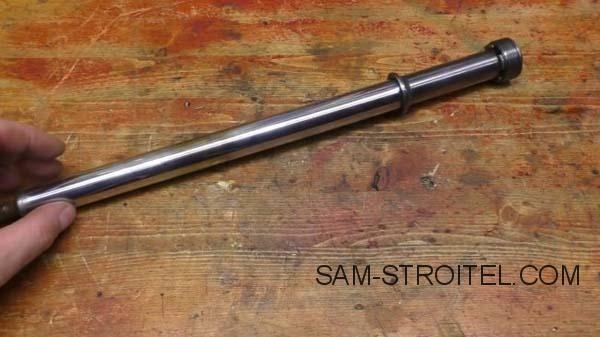

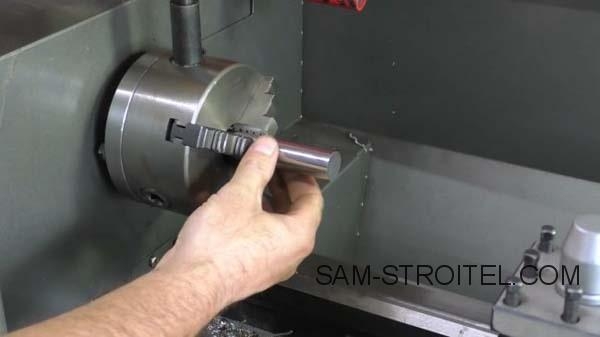

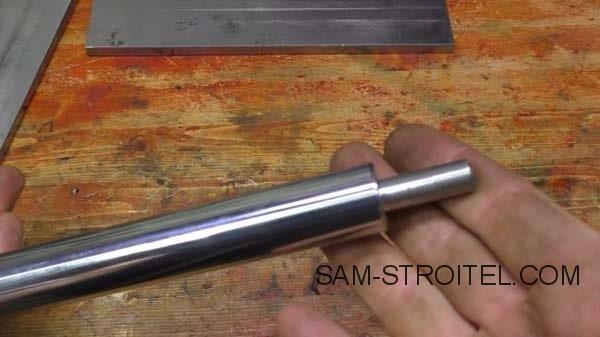

Заготовка разворачивается на 180 градусов, и второй конец штока обтачивается до диаметра 10 мм. Этот хвостовик будет фиксироваться в патроне дрели. Деталь готова.

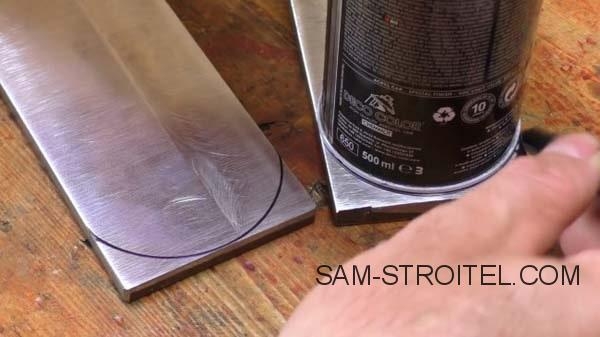

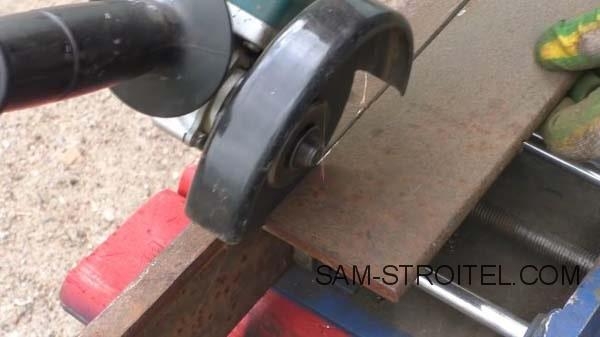

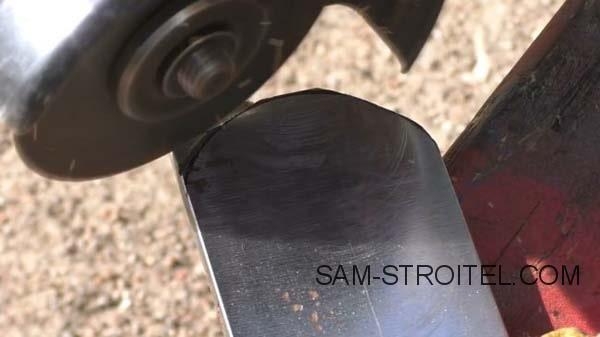

На обеих пластинах нужно закруглить один из краев. Грубая обрезка выполняется при помощи болгарки.

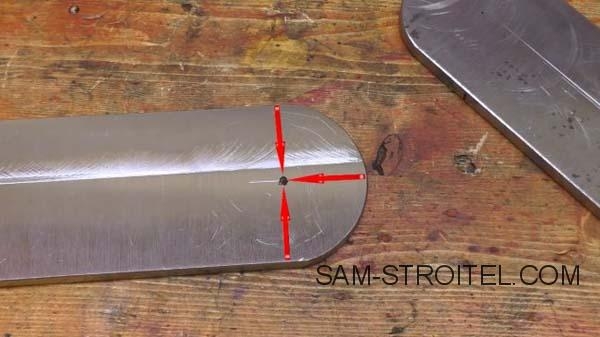

На этом же краю одной из пластин намечается и кернится центр.

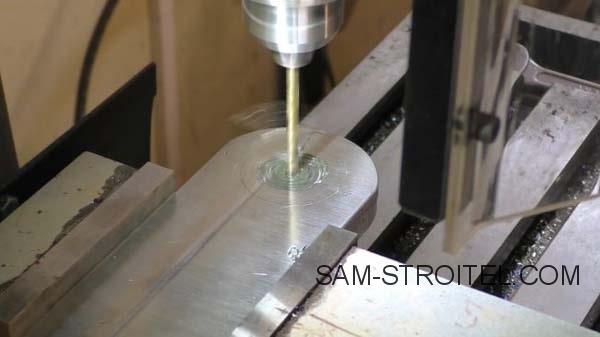

Обе заготовки зажимаются в станочных тисках, и сверлятся одновременно. Так получается хорошая точность.

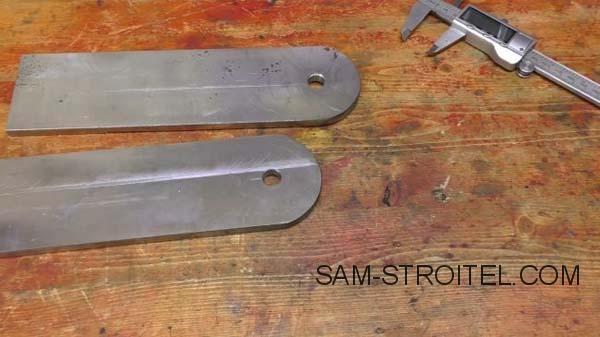

Оба отверстия рассверливаются до диаметра 12 мм. Чтобы не испортить сверла, обязательно используется машинное масло.

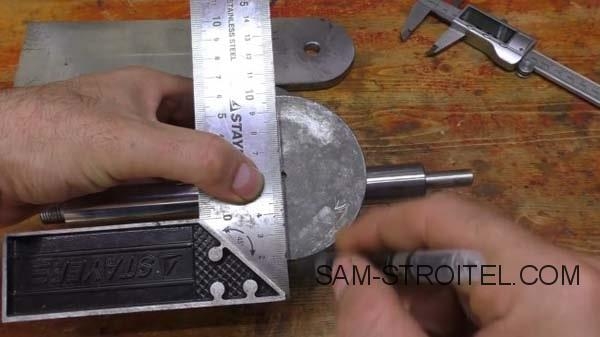

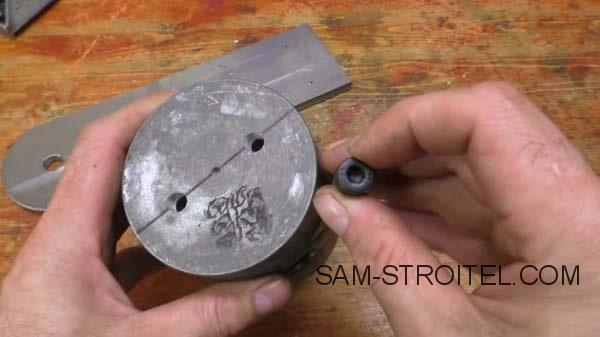

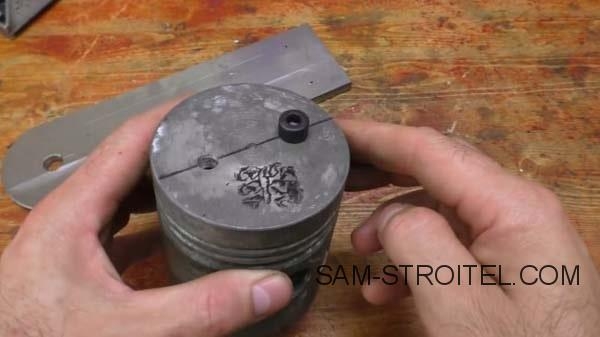

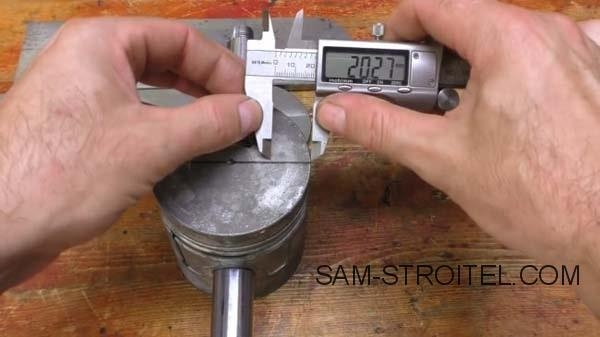

Вставив в поршень шток, автор размечает на нем линию, перпендикулярную оси штока. Затем, отступив от краев по 20 мм размечаются два центра. В данном случае, расстояние между центрами составляет 40 мм.

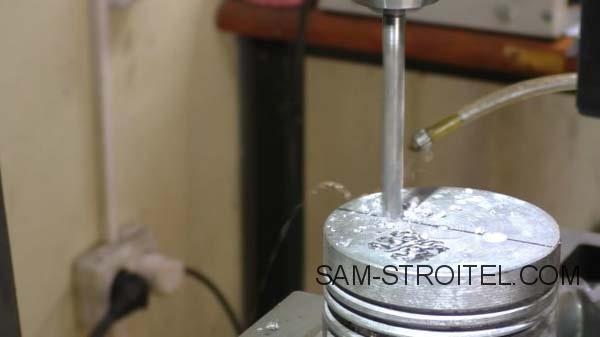

В этих местах высверливаются сквозные отверстия диаметром 8 мм. Резьба в них не нарезается, сюда будут просто вставляться болты m8.

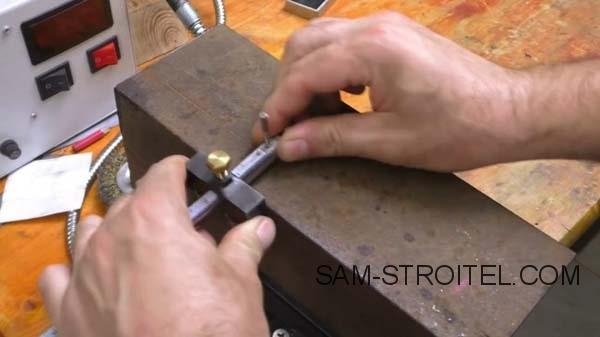

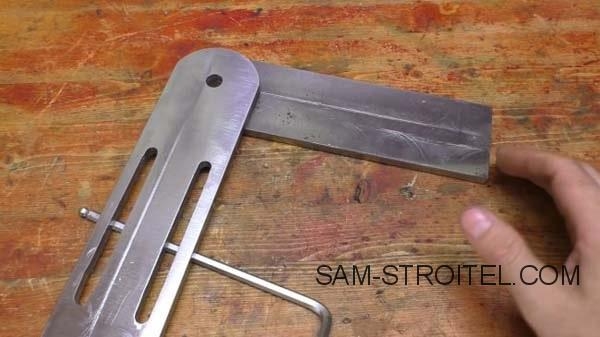

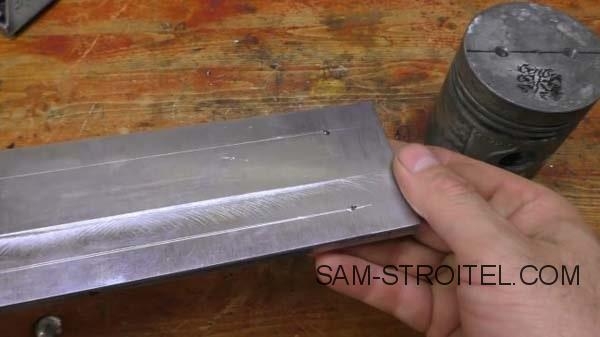

На одной из пластин размечаются две параллельные линии на таком же расстоянии друг от друга, как и расстояние между центрами отверстий в поршне (40 мм).

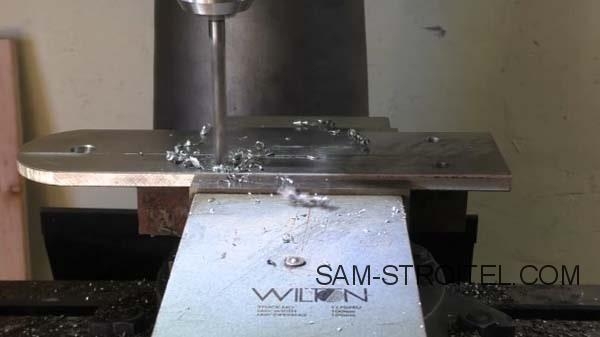

По этим линиям нужно вырезать два продольных паза. В начале и конце пазов высверливаются отверстия. Дальнейшая выборка материала осуществляется на фрезерном станке, либо вырезается болгаркой.
Для фиксации трубы в нужном положении, потребуется изготовить специальный держатель. Для этого подойдет швеллер № 8 (высота 80 мм, ширина полок 40 мм). От него отрезается заготовка длиной 100 мм.

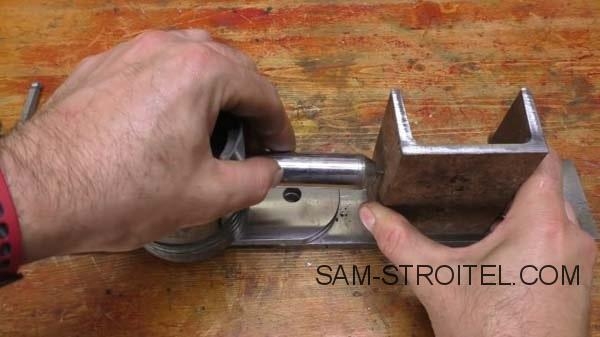

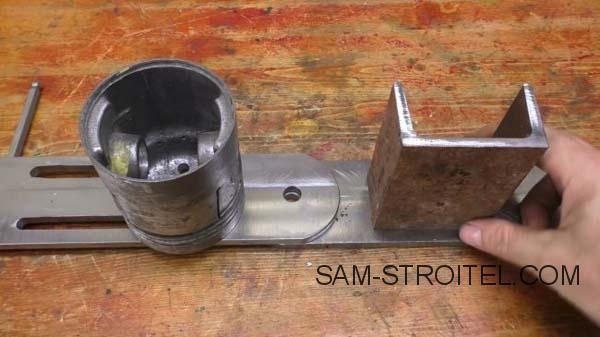

Эта деталь размещается на пластине-основании, в поршень вставляется шток, и на швеллере делается отметка. Суть задачи — перенести метку центра оси на швеллер.

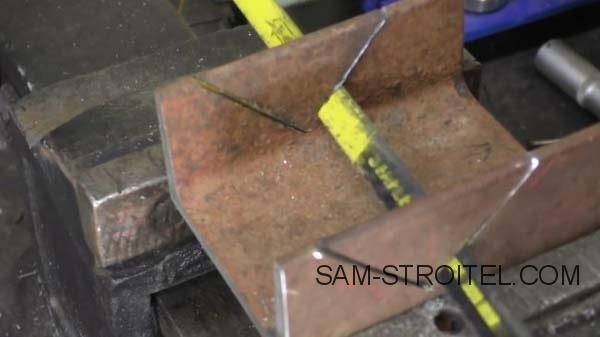

Отталкиваясь от полученной метки, на полках размечаются две линии под углом в 45 градусов. Теперь нужно достаточно точно вырезать два «лишних» треугольника. Полученные вырезы должны быть симметричны. От этого зависит точность работы приспособления.

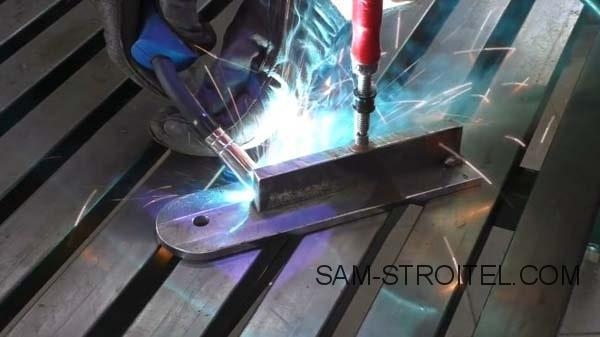

К нижней части основания прижимается струбциной стальная полоса, и детали свариваются между собой. За эту пластину приспособление будет фиксироваться в тисках.

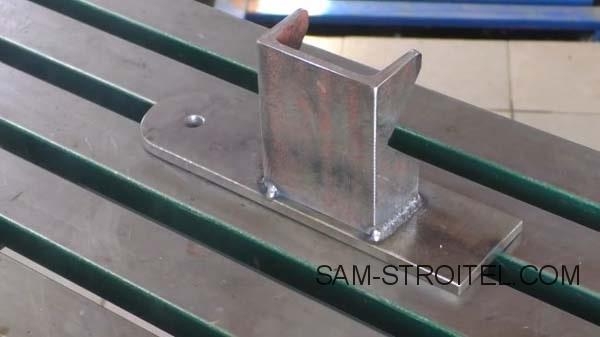

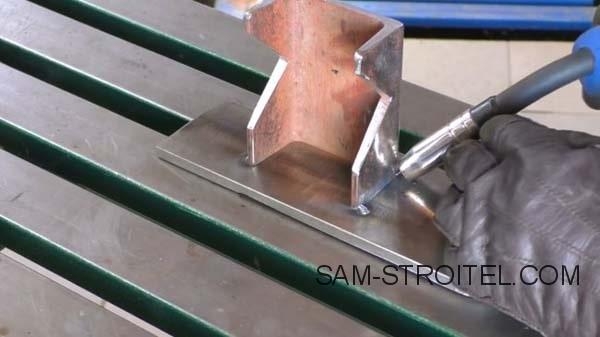

С верхней стороны этой же пластины приваривается держатель труб.

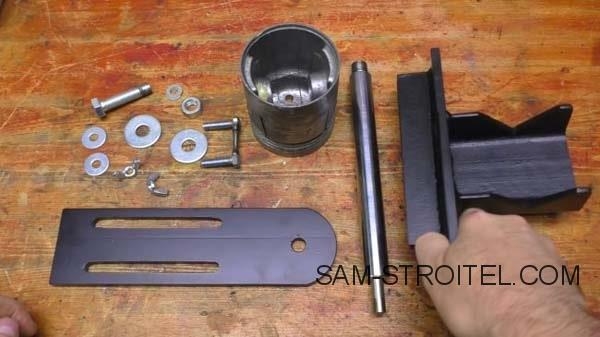

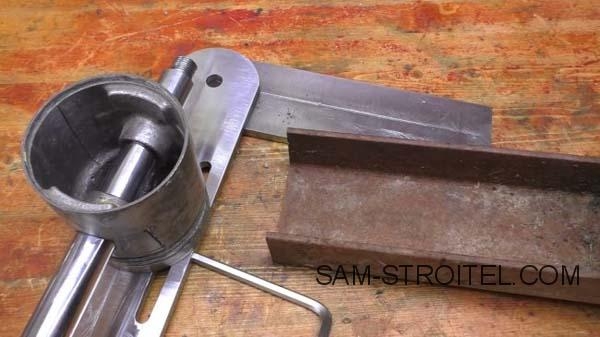

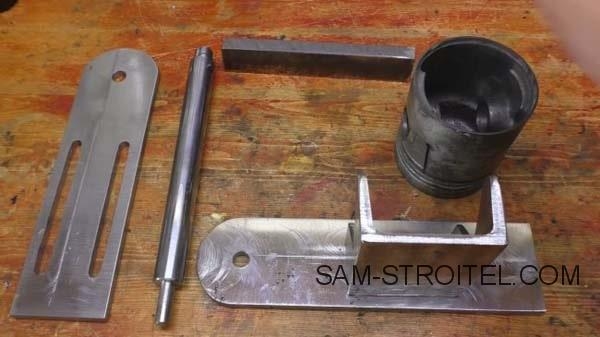

Все детали готовы. Поверхности обезжириваются, и на них наносится защитный слой из аэрозольной эмали.
Конечно, для защиты таких изделий от коррозии лучше подходит воронение. Это износостойкое покрытие практически не боится царапин.

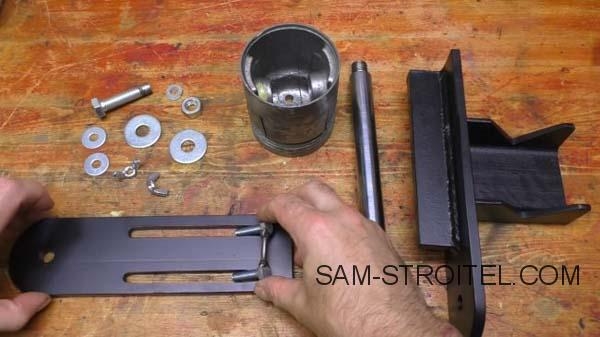

Теперь можно собирать приспособление.
Головки болтов m8, которыми будет крепиться поршень, мастер соединил перемычкой.

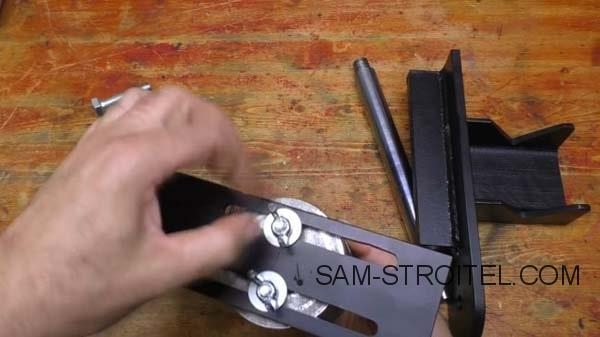

Поршень крепится к направляющей через пазы скобой, образованной из болтов. С нижней стороны на болты надеваются шайбы, и навинчиваются барашковые гайки.
На свое место прикручивается коронка по металлу.

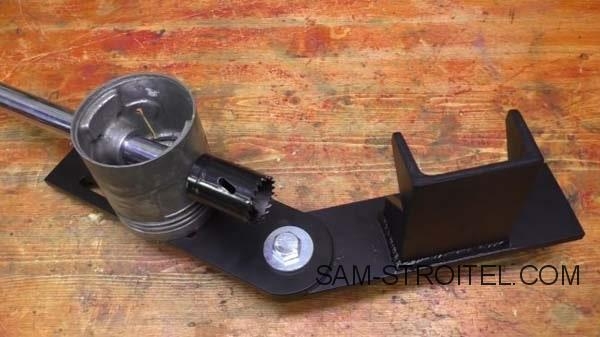

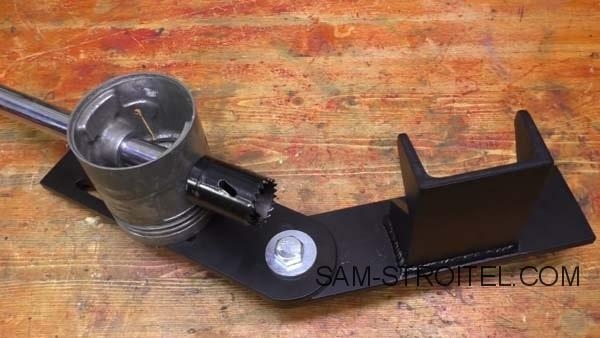

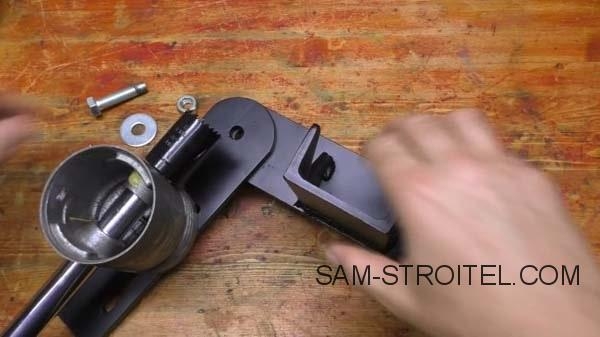

Остается соединить между собой половинки конструкции болтом m12.

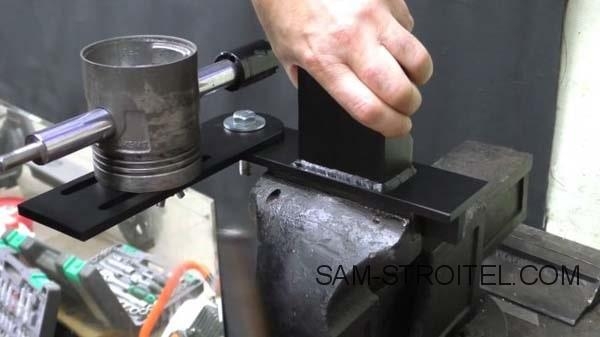

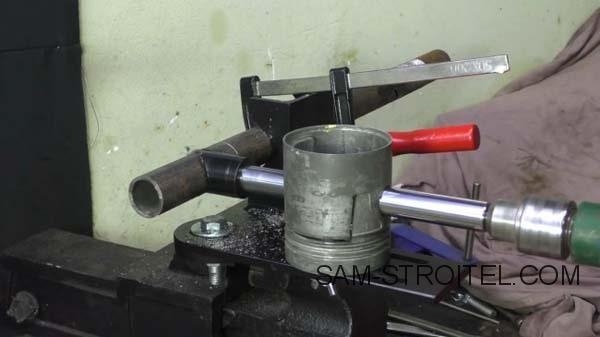

Готовое приспособление зажимается в тисках.

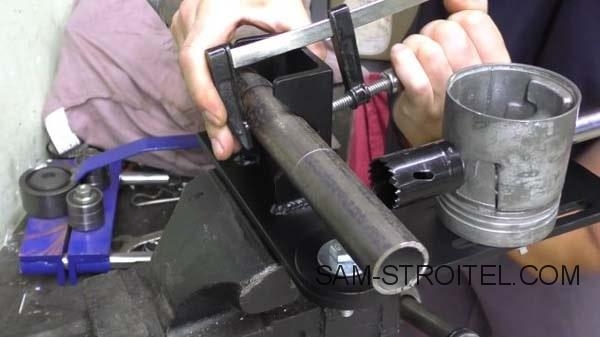

Выставив нужный угол сверления нужно зафиксировать положение направляющей, затянув болт. Труба фиксируется на держателе при помощи струбцины.
Перед сверлением нужно смазать трущиеся детали, и само пятно контакта коронки с деталью.

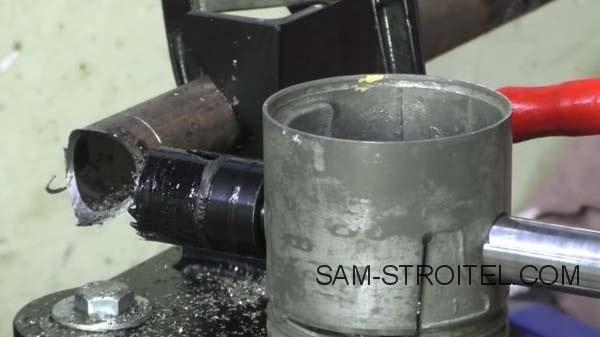

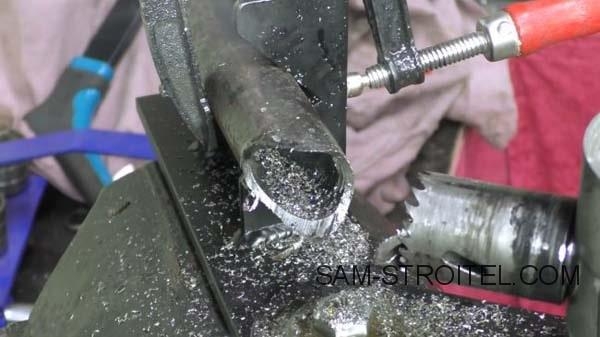

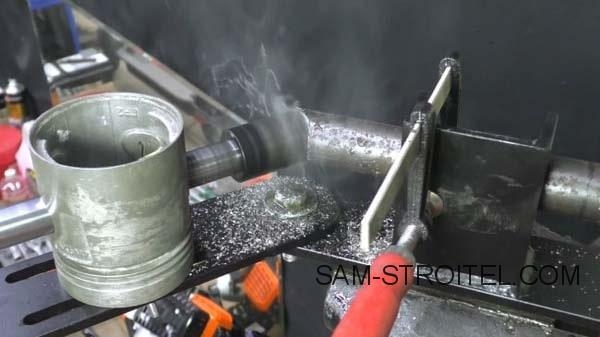

Процесс сверления.

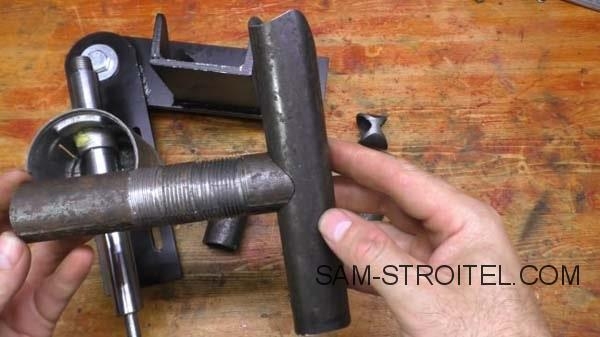

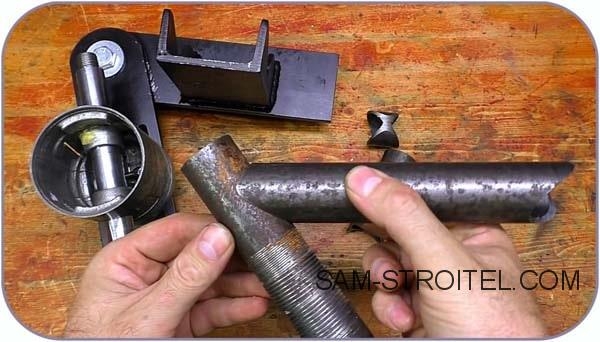

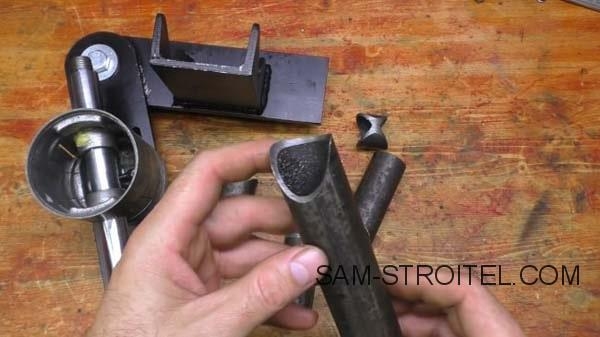

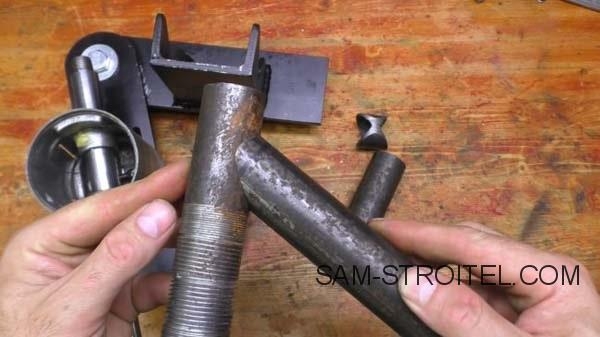

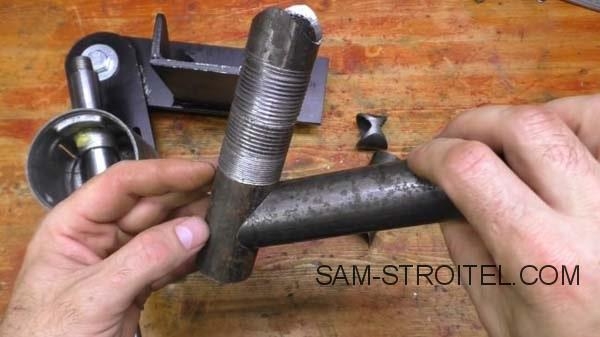

Проверяем заготовку, зазоров нет.
Вот такое самодельное приспособление для сверления труб под углом, можно изготовить для своей мастерской.
