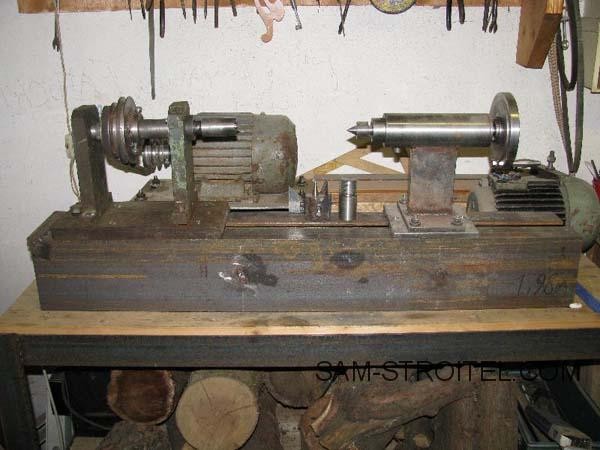

Самодельный токарный станок по дереву сделанный своими руками.

Доброго времени суток! Вот казалось бы, что человеку надо? Мастерская есть, инструменты тоже — работай себе в удовольствие! Так нет же, все ему мало, подавай ему еще чего-то лучшего.
Прошло немного времени после покупки токарного станка по дереву JET 1014i и я захотел другой, более массивный и мощный станок. Станок, на котором я смог бы точить большие, не меньше 30 см в диаметре изделия.

Изучив все возможные варианты, пришел к решению, что лучшее — это сделать токарный станок по дереву своими руками.

Ознакомившись с теорией и прикинув различные варианты исполнения станка, приступил к поиску комплектующих.

И в первый же день мне повезло — сосед по гаражу презентовал самодельную циркулярку с электродвигателем (ЭД), которая ему была без надобности. Циркулярка представляла собой вал, вращающийся на двух подшипниках и установленный на опоры. Это была практически передняя бабка будущего станка. Но нужно было провести ревизию всего этого хозяйства.

Электродвигатель

Содержание статьи:

Начал с ЭД. Шильдик на ЭД был очень затерт, но основная, нужная мне информация сохранилась. Часто бывает, что шильдик затерт совсем или его нет. В этом случае нужно снять одну из крышек и внимательно изучить расположение обмоток статора. А именно, какую часть окружности статора занимает обмотка. Если половину окружности — это ЭД на 3000 об/мин, одну треть окружности — 1500 об/мин, одну четвертую — 1000 об/мин.

Более подробную информацию по этому вопросу можно найти в интернете. В моем случае ЭД был на 1,5 Квт и на 1425 об/мин. ЭД трехфазный, для подключения к сети в 220 В обмотки соединены треугольником. Прекрасные характеристики, именно то, что нужно.

Забегая вперед скажу, что я нашел еще один ЭД с похожими характеристиками, но обмотки у него были соединены звездой. В этом случае ЭД нужно разобрать, обмотки перекоммутировать на соединение треугольником, тщательно их уложить в статор, обвязать бичевкой, промазать краской и просушить, что я и сделал.
Итак, разобрал ЭД, проверил состояние обмоток, ротора, подшипников, все вычистил, просушил, в подшипники заложил новую смазку ЛИТОЛ-24.ЭД трехфазный, а сеть подключения однофазная, поэтому ЭД нужно подключать через конденсатор.

Как подобрать конденсатор и какой емкости он должен быть?

Лучше использовать конденсаторы марок МБГО, МБГП, МБГЧ, КГБ напряжением не менее 250В. Емкость на практике подбирают так : на каждые 100 Вт мощности берут 6,6 — 7 Мкф. Мой ЭД стал запускаться уже с 30 Мкф. Тогда я включил в цепь питания ЭД амперметр и стал отслеживать величину потребляемого тока при разных емкостях. Минимальный ток потребления соответствовал емкости конденсаторов в 90 Мкф. Это и есть оптимальная емкость для запуска трехфазного ЭД через однофазную цепь питания в 220 В.В дальнейшем, уже при эксплуатации ЭД, эту емкость можно подкорректировать.

Если ЭД под нагрузкой (при точении) греется, то емкость нужно уменьшить. Если падает мощность — емкость увеличиваем. С сердцем самодельного токарного станка по дереву закончено, теперь переходим к оборудованию.

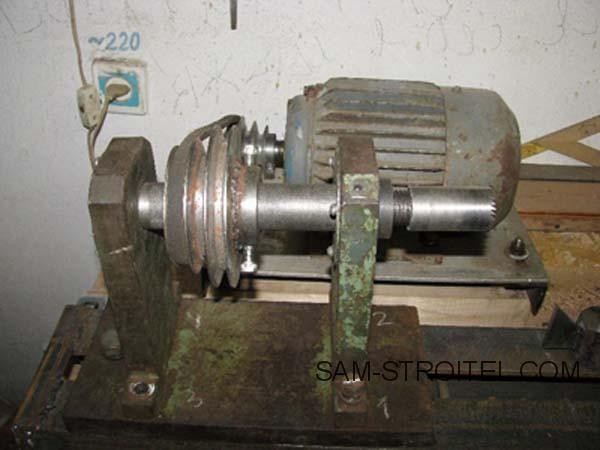

Передняя бабка.

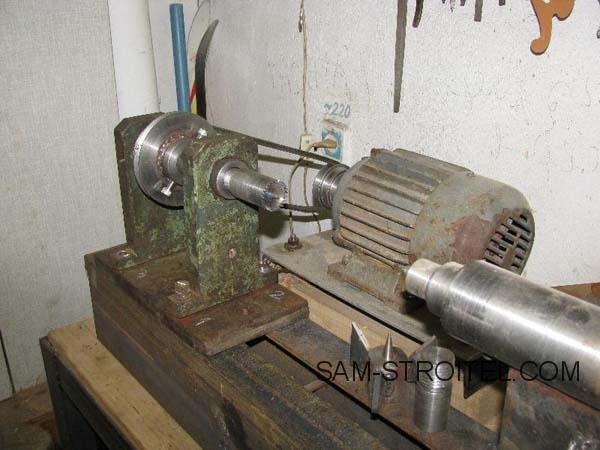

Разобрал, промыл подшипники и заложил новую смазку. Вал укоротил до нужной мне длины. Токарь нарезал на укороченном валу новую резьбу и выточил под эту резьбу корончатый центр и переходник на резьбу М33х3,5, чтобы можно было пользоваться план-шайбой и токарным патроном. Они у меня с резьбой М33х3,5. Нужно было еще выточить два трехручейковых фланца : один на вал ЭД, другой на вал передней бабки (ПБ).

Учитывая опыт работы на токарном станке по дереву JET 1014i, я решил, что три скорости мне будет достаточно : примерно 500, 800 и 1100 об/мин.

Как рассчитать диаметры шкивов?

Диаметр считаем по дну ручейка, на который укладывается ремень. Допустим, диаметр шкива на валу двигателя 40 мм, число оборотов двигателя 1400 об/мин. Тогда диаметр шкива на валу ПБ, соответствующий 500 об/мин будет равен :

1400х40/500 = 110 мм

По этой же формуле высчитываются и остальные диаметры шкивов.

Для вала двигателя я выбрал трехручейковый шкив с диаметрами ручейков 40, 50 и 60 мм. Для 500, 800 и 1100 об/мин. вала ПБ диаметры шкивов на валу ПБ должны быть соответственно 110, 90 и 80 мм. Конечно, есть небольшая погрешность в вычислениях, так как число оборотов двигателя взято не 1450, а 1400 об/мин. Это в теории, а как на практике — можно проверить стробоскопом. Но у меня его нет.

Стол

Стол для станка должен быть устойчивым и массивным. Это одно из условий качественного выполнения токарных работ.

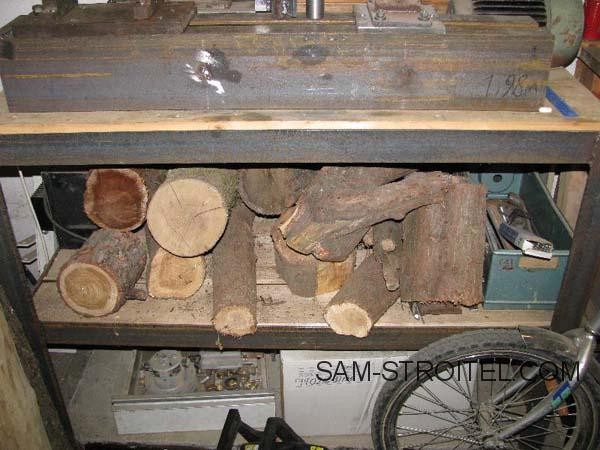

Стол сварил из 63 мм уголка. Нижнюю обвязку прикрутил к полу глухарями, набросал туда обрезков всякого железа, щебня и залил вровень с полом бетоном. Полку и крышку стола выполнил из 50 мм доски. Стол получился основательным и массивным, каким и должен быть стол для токарного станка по дереву.

Станина

Станина выполнена из двух швеллеров метровой длины 150 х 60 мм, поставленных на ребро.

Станина из двух швеллеров

В полке каждого швеллера просверлил по три отверстия диаметром 10 мм под крепление к крышке стола болтами. Швеллер в пяти местах стянул металлическими пластинами и стержнями на сварке. Ширина станины сделана по ширине основания ПБ — 150 мм. Для лучшего перемещения по станине подручника верх швеллера отполировал. При монтаже станины нужно обратить внимание на то, чтобы швеллеры были строго параллельны.

Подручник

Посмотрел, как устроен подручник у моего станка JET.Устройство простое, его я и применил для своего подручника. Взял профиль прямоугольного сечения 40 х 25 мм, прорезал внизу его паз по всей длине. Торцы заварил заглушками, просверлил в них отверстия под эксцентриковый вал диаметром 15 мм.

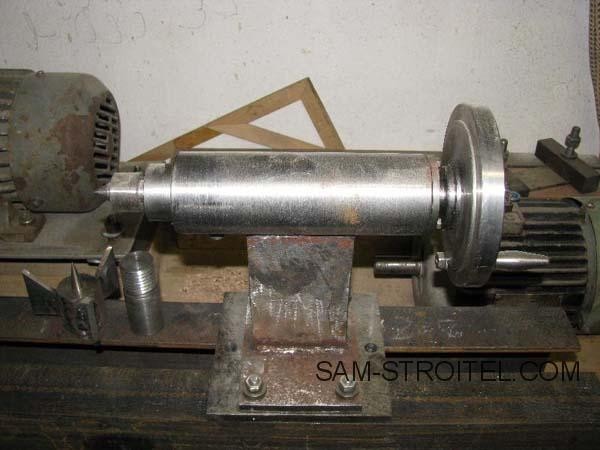

Задняя бабка

В какой-то момент времени я посчитал, что уже сделал основную, главную работу и заднюю бабку доверил выточить токарю.

От себя только могу добавить следующее. Некоторые мастера считают, что задняя бабка может быть и не массивной, мол, она только поддерживает заготовку. Это мнение неверное. Через осевое давление на заднюю бабку распределяется часть массы заготовки. И если бабка будет хилая, это в итоге скажется на качестве токарных работ. Анатолий Иванович выточил мне устойчивую и тяжелую бабку. А конструкцию бабки можно посмотреть в интернете, можно придумать самому, ничего сверхсложного в этом нет. На вращающийся центр рекомендую ставить два подшипника : один вращения, а второй упорный. И диаметр центра не делать очень большим, чтоб это не мешало точить внутри заготовки, когда еще задняя бабка не убрана.

В заключение

Проверил станок в работе. Выявилось биение вала. Проверка показала, что корончатый упорный центр и переходник для крепления план-шайбы и токарного патрона выточены с грубой ошибкой — налицо была овальность. Вносил свою лепту и сам вал ПБ. Выбросил бракованные детали и попросил токаря выточить новый вал. Заодно он поменял подшипники и выточил новый упорный центр и переходник. Теперь мой самодельный станок по дереву работает, как часы, точить на нем можно большие и тяжелые заготовки и получать при этом удовольствие. Не жалею затраченного времени и денег. Во-первых узнал что-то новое для себя, а денег было потрачено всего ничего.
