Теплообменник для буржуйки

Воздушный теплообменник для буржуйки: фото пошагового изготовления с описанием.

Печь буржуйка часто используется для отопления дачных домов, гаражей и мастерских, печка работает на дровах и это более экономный вариант по сравнению с отоплением газом или электричеством. Но у буржуек есть один существенный недостаток — при горении топлива большая часть тепла уходит в дымоход.

Чтобы уменьшить потери тепла и направить его в помещение, можно сделать буржуйку с дополнительным теплообменником, который будет снимать часть тепла с трубы дымохода, и принудительно с помощью вентилятора направлять его в помещение. Изготовление такого приспособления мы и рассмотрим в этой статье.

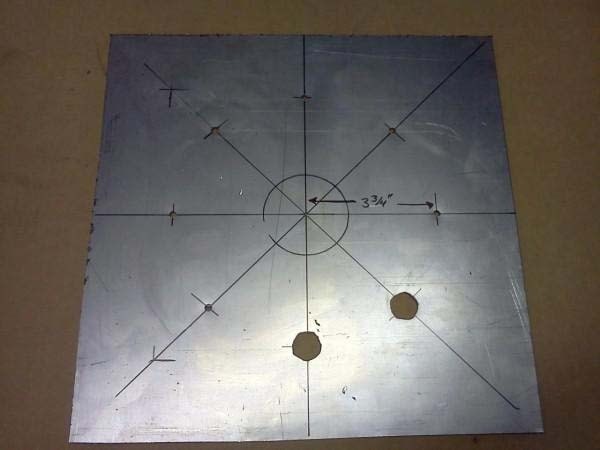

Процесс сборки теплообменника для буржуйки следующий: — из металлических пластин нужно сделать две вот такие боковины.

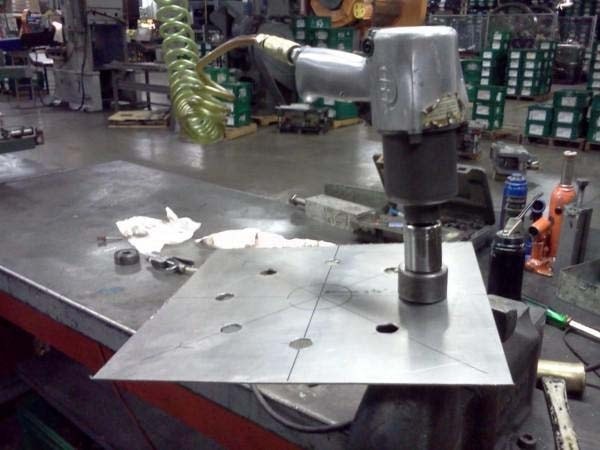

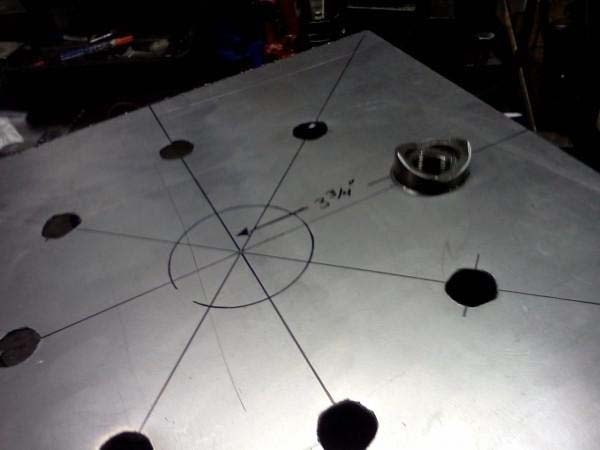

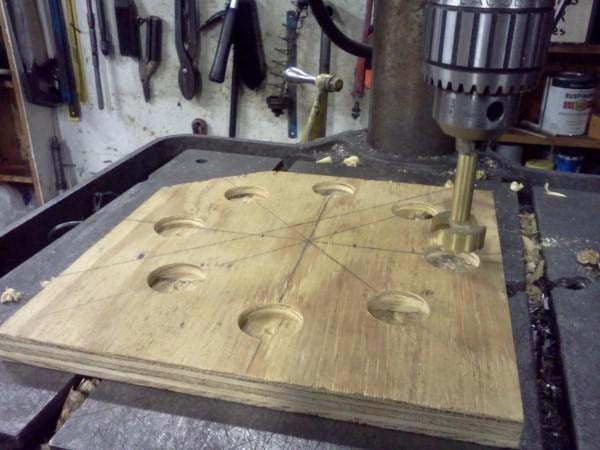

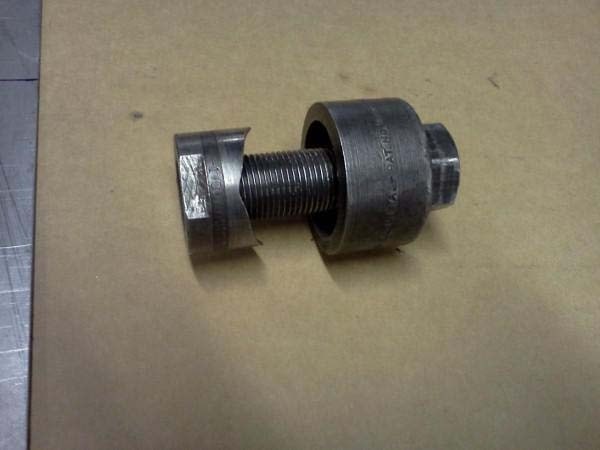

По кругу сверлим отверстия.

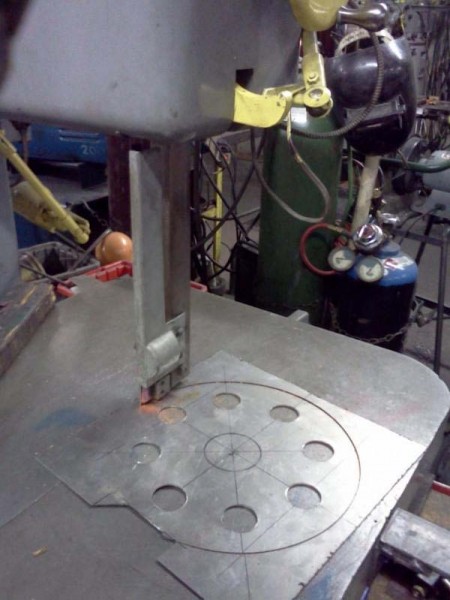

Вырезаем заготовки.

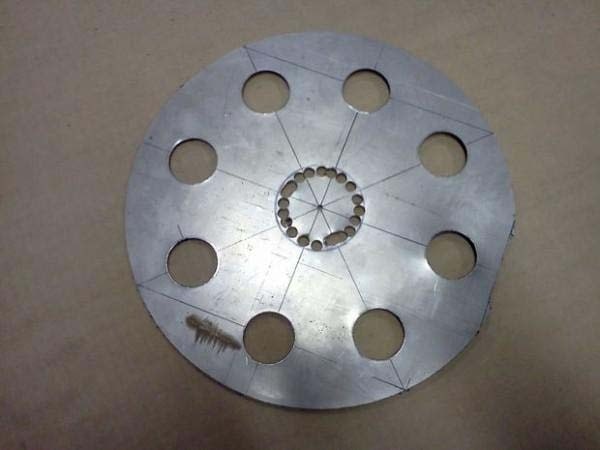

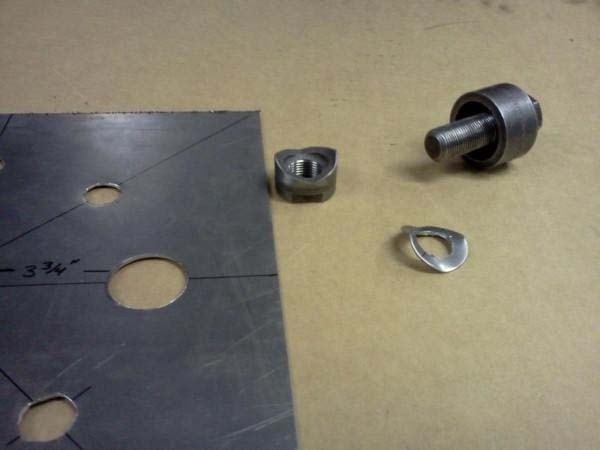

По центру также сделаем отверстие но диаметром чуть больше.

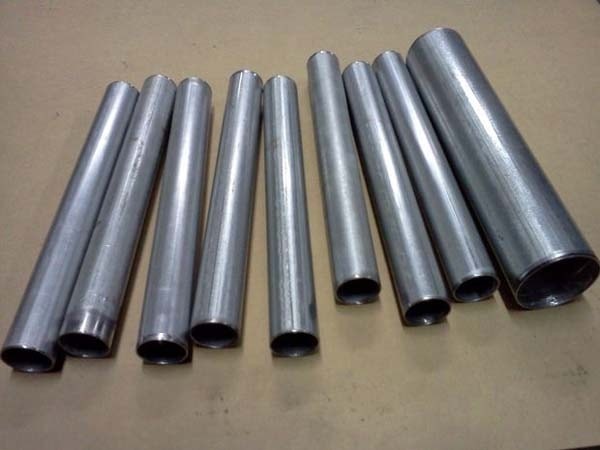

Из труб будут сделаны воздушные каналы.

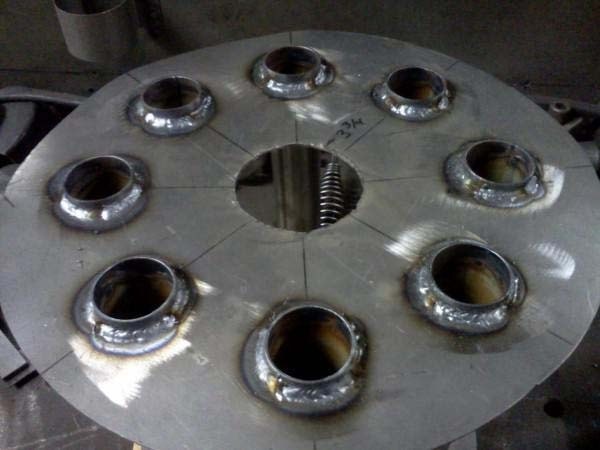

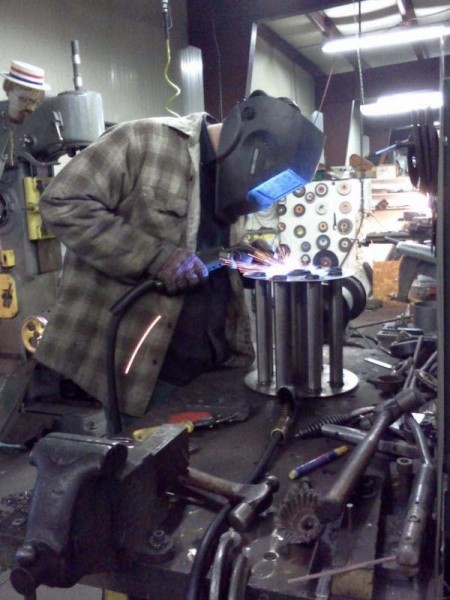

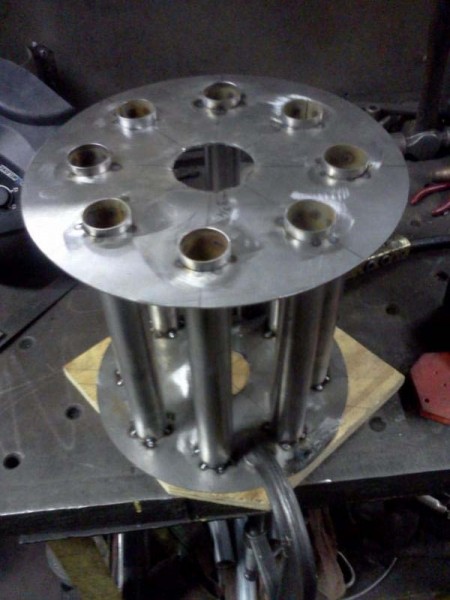

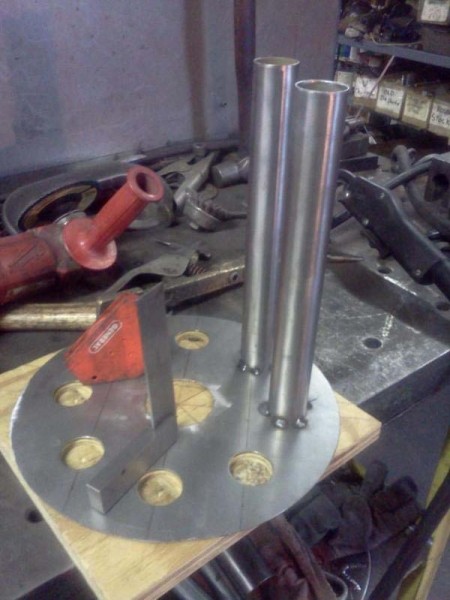

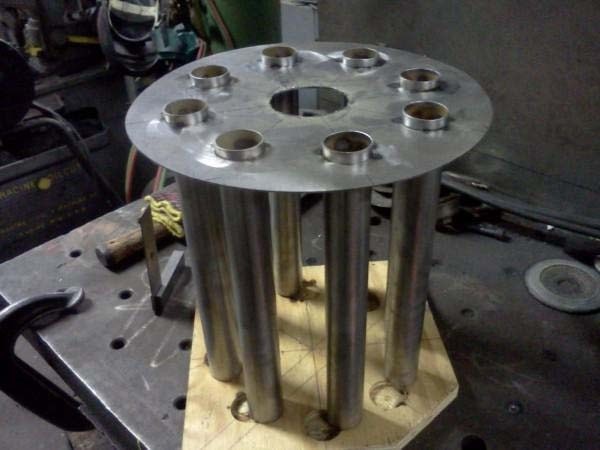

Трубы нужно приварить напротив отверстий к основаниям.

Сам корпус теплообменника будет сделан из металлического ведра, на костре обжигаем ведро от краски.

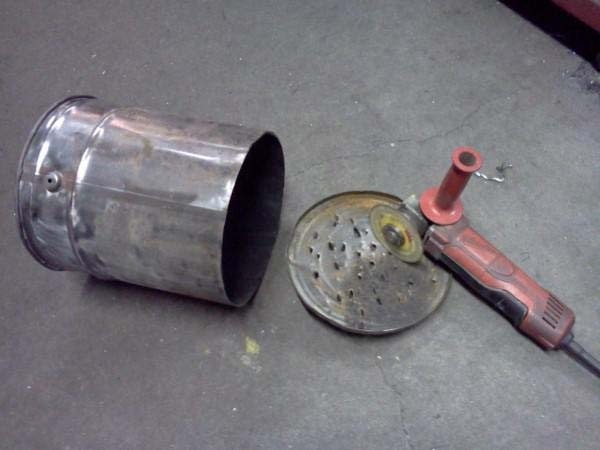

Дно ведра срезаем болгаркой.

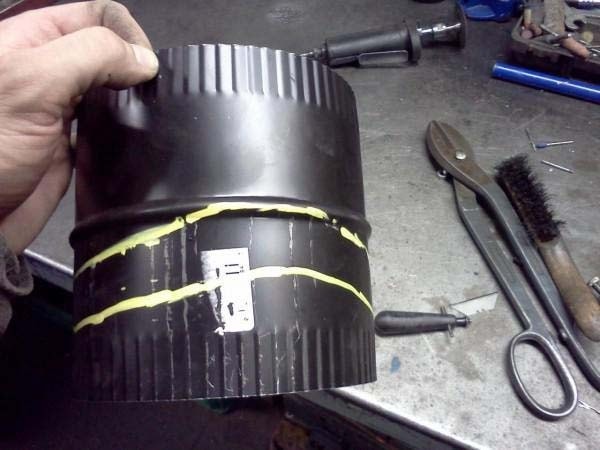

Также нам понадобятся два соединения для труб дымохода.

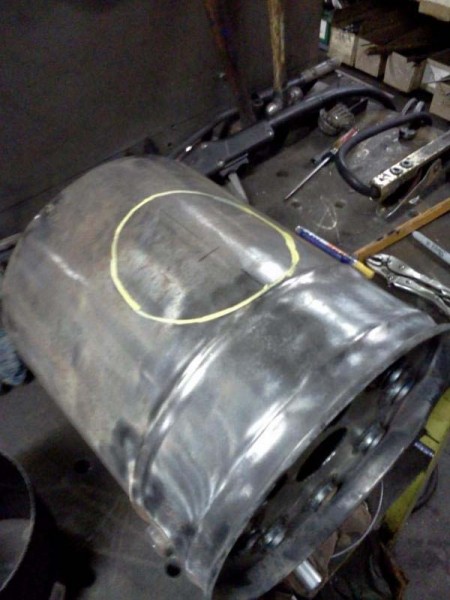

В корпусе ведра размечаем два отверстия расположенные напротив один одного (для трубы дымохода).

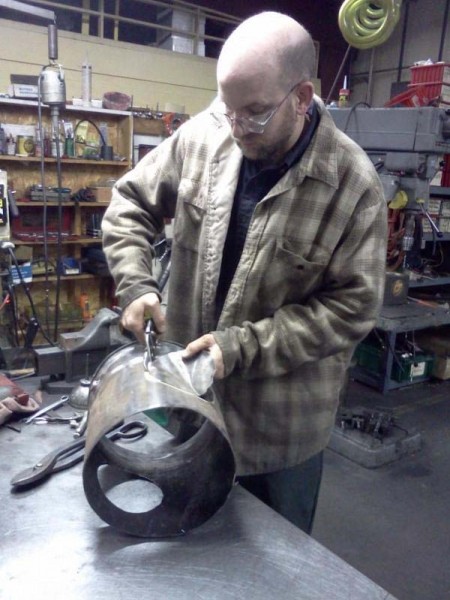

Вырезаем отверстия под трубу дымохода.

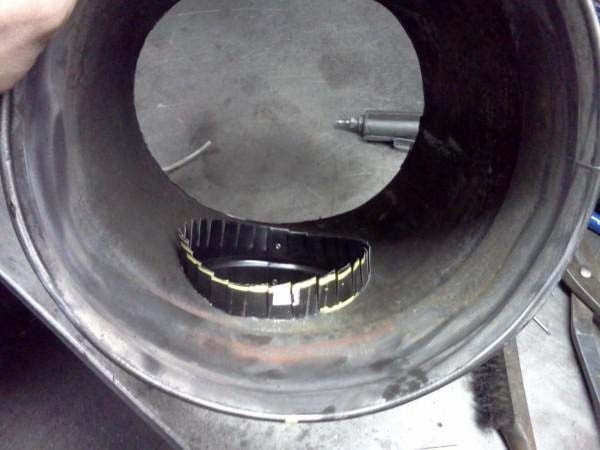

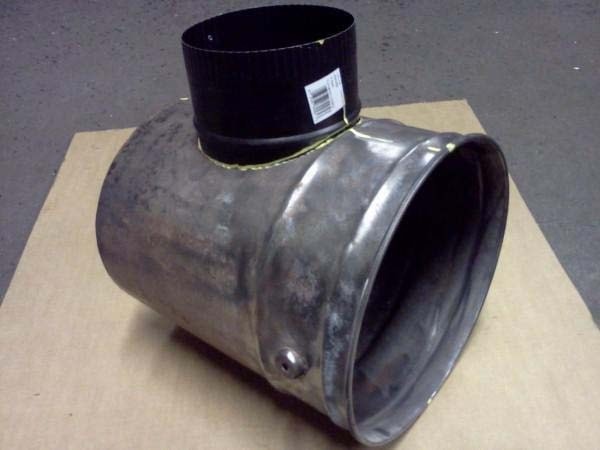

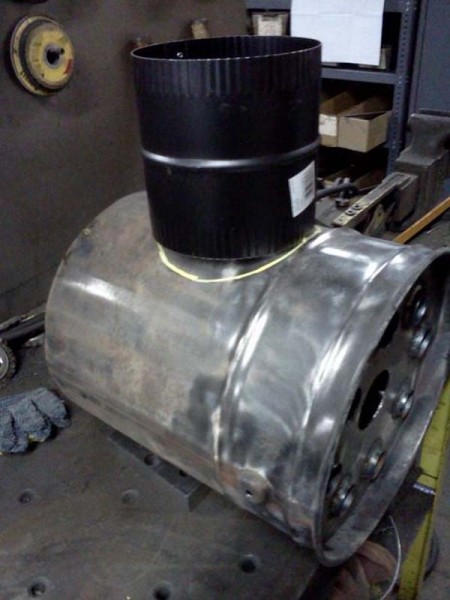

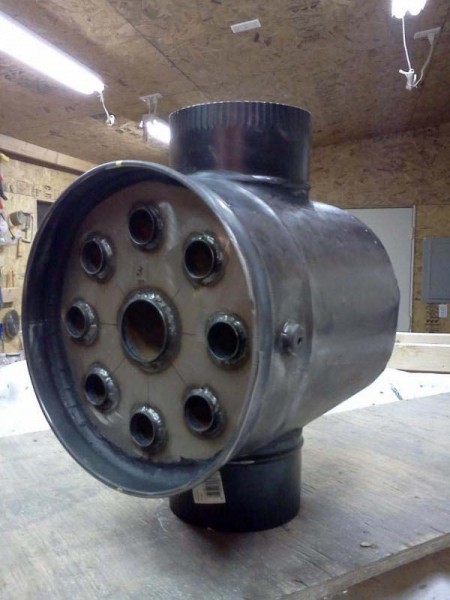

Вставляем трубы.

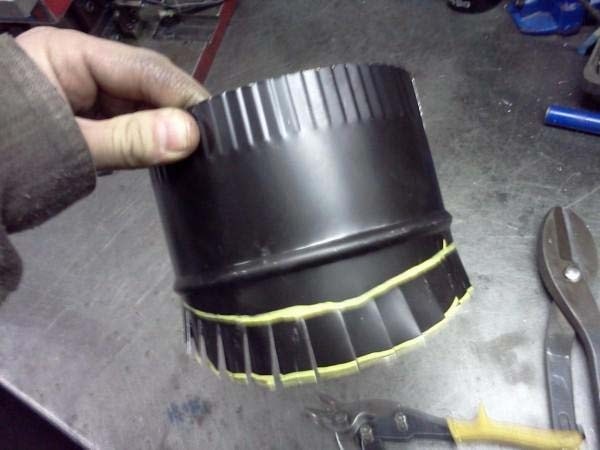

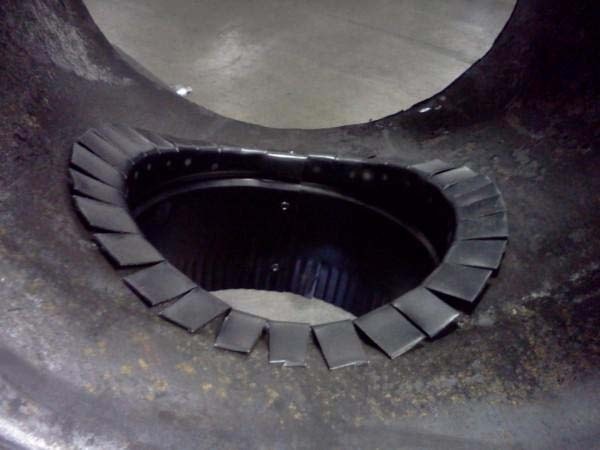

Края загибаем во внутрь.

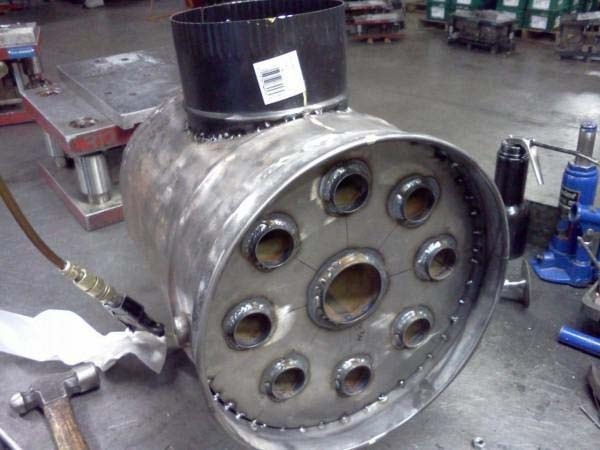

Места соединений прихватываем сваркой.

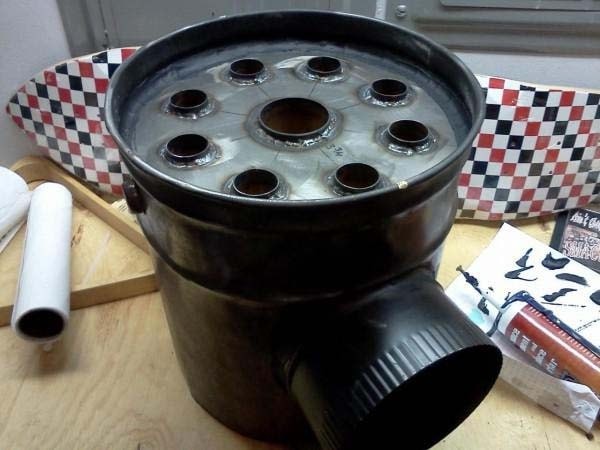

Щели замазаны термостойким герметиком.

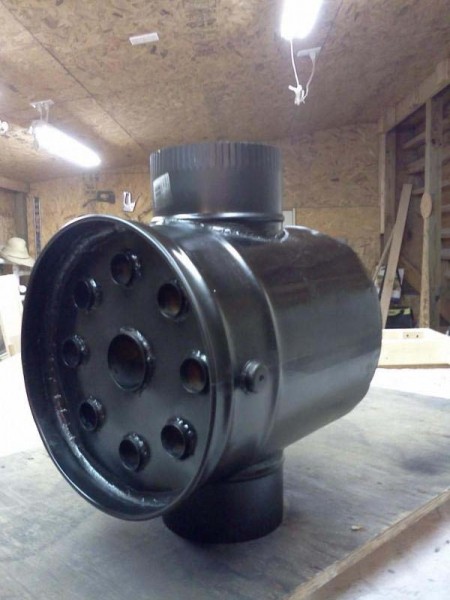

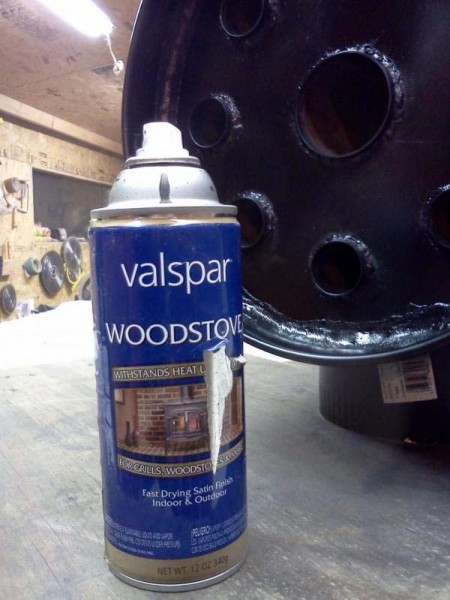

Теплообменник покрашен термостойкой краской.

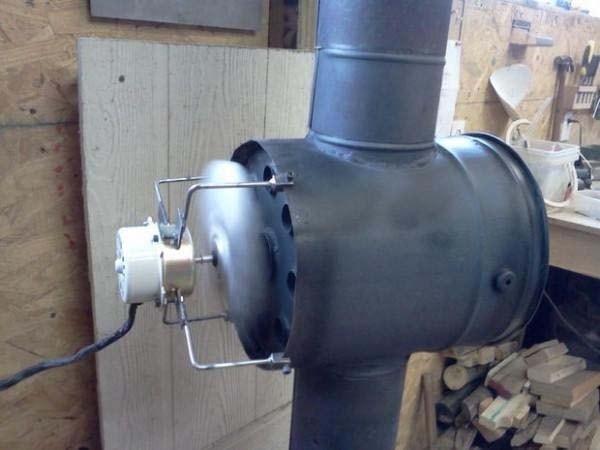

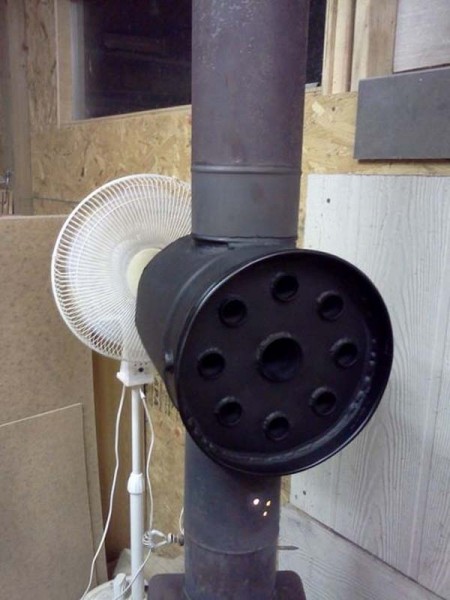

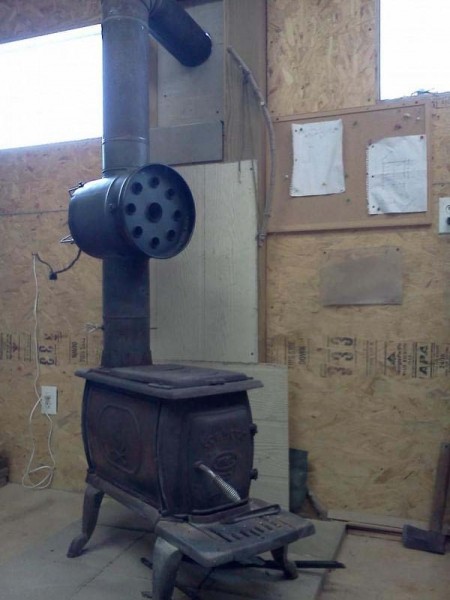

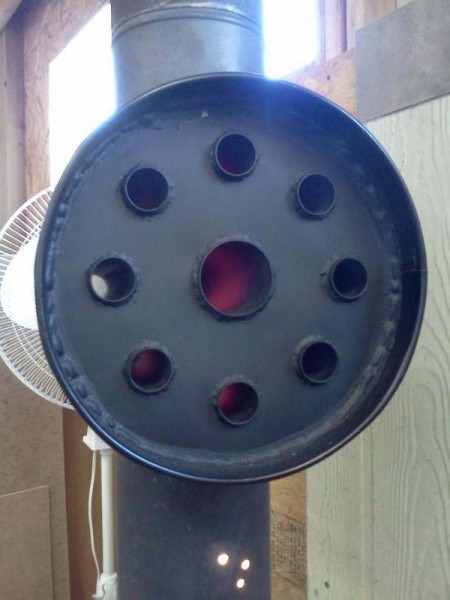

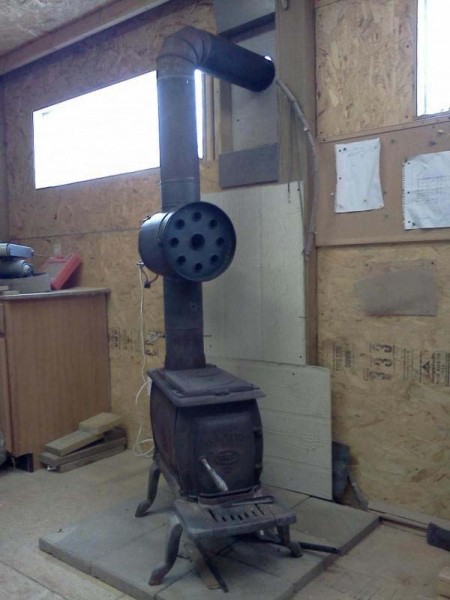

Одеваем устройство на трубу дымохода печки.

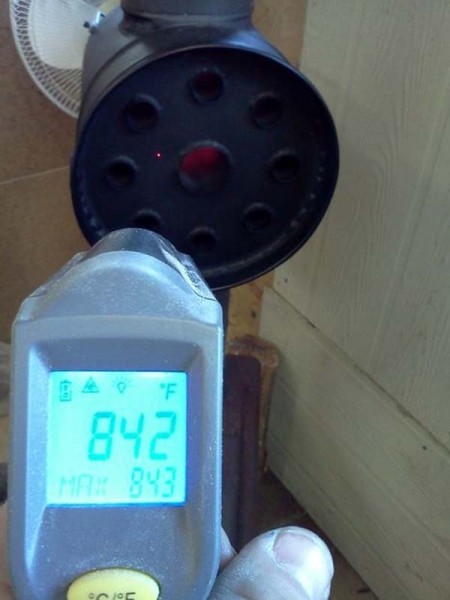

Автор протестировал работу устройства.

Поток воздуха от вентилятора прогревается в воздушных каналах и поступает в помещение.

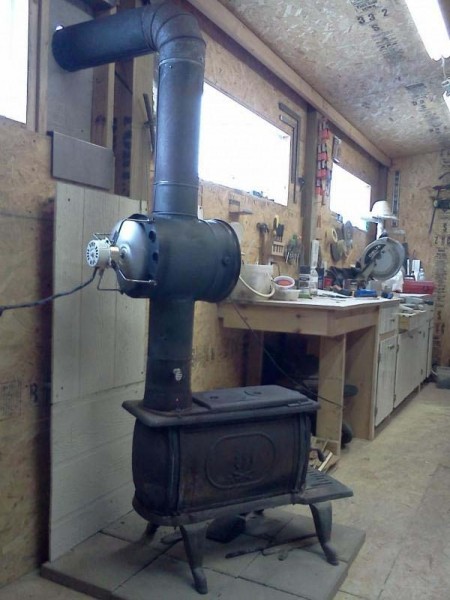

Электровентилятор закрепили на теплообменнике.

В результате установки на буржуйку теплообменника, теплоотдача значительно повысилась, дополнительная принудительная циркуляция воздуха позволяет прогреть помещение мастерской значительно быстрее.
