Таблица размеров водопроводных труб: подбор изделий для решения разных инженерных задач
Каждому, кто планирует самостоятельно монтировать систему водоснабжения, стоит изучить стандартные размеры водопроводных труб, представленных на рынке. Эта информация будет весьма полезной, ведь только зная сечения и диаметры деталей, которые применяются в работе, мы сможем подобрать соответствующие фитинги и переходники, а также обустроить подключение к бытовой технике.
Ниже мы приведём общую информацию о трубных размерах, а также предоставим справочные данные, которые облегчат вам подбор оборудования на этапе проектировки.
Чем выше требуемая пропускная способность, тем большим должно быть сечение
Основные параметры
Содержание статьи:
Ключевые размеры
Для прокладки систем горячего и холодного водоснабжения сегодня используются трубы из самых разных материалов.
Если вы планируете выполнять монтаж своими руками, то, скорее всего, будете применять такие разновидности:
- Стальные.
- Медные.
- Полиэтиленовые.
- Полипропиленовые.
- Металлопластиковые.
Несмотря на то, что ассортимент изделий из каждой категории довольно широк, а сечения в основном стандартизированы, определенные отличия все же присутствуют. Вот почему при покупке материалов для прокладки водопровода в частном доме нужно обращать внимание на функциональные параметры изделий.
Схема, показывающая соотношение основных величин
Габариты водопроводных труб определяются такими значениями:
- Dn – номинальный диаметр.
- Dу – условный проход (внутреннее сечение, выраженное в миллиметрах).
- Толщина стенки (чем больше – тем прочнее конструкция, и тем выше будет выдерживаемое ею давление).
- Наружный диаметр.
Обратите внимание! Величина наружного диаметра очень важна тогда, когда мы планируем скрытый монтаж водопровода и готовим штробы для закладки контуров. В остальных случаях лучше оперировать понятием «условный проход».
Дюймы и миллиметры
Очень часто производители указывают размеры водопроводных труб в дюймах – и миллиметр в большую или меньшую сторону может стать причиной недостаточно герметичного соединения:
- При стыковке изделий из одного материала такие ситуации возникают редко, а вот при замене, например, стальных конструкций пластиковыми или медными можно попасть в неприятную ситуацию.
- Все дело в том, что дюймы используются для маркировки резьбы, которая нарезается на наружной поверхности. А поскольку толщина стенки у разных моделей может отличаться, возникает риск ошибки.

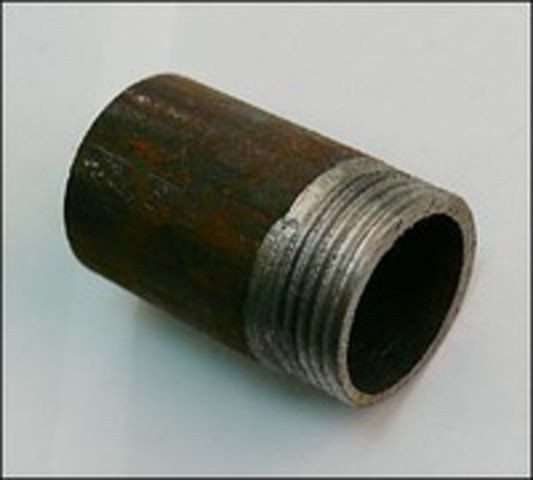

Патрубок с дюймовой резьбой
Совет! Чтобы не путаться, лучше ориентироваться не на наружный диаметр изделия, а на величину Dу – именно она и соотносится с дюймовой маркировкой.
Наиболее ходовые размеры водопроводных труб в мм и дюймах приводятся в таблице ниже:
| Резьба, в дюймах | Условный проход, в миллиметрах |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88,5 |
| 4 | 114 |
Что касается практического использования, то ориентируются обычно на такие данные:
- Для прокладки внутренних водопроводов инструкция рекомендует применять трубы сечением от 3/4 дюйма до 1 1/2 дюйма в зависимости от требуемой пропускной способности.
- Более толстые изделия обычно используются для прокладки стояков и обустройства водонесущих магистралей.
Габаритные размеры
Металл

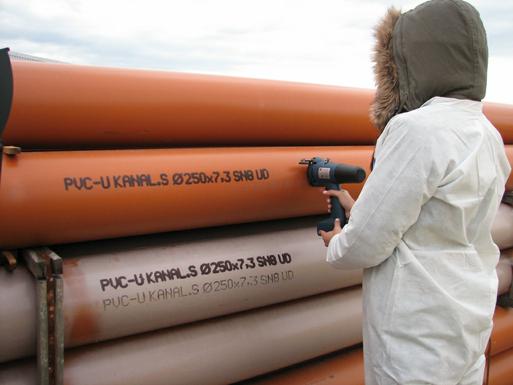

Стальные элементы для сборки магистральных водопроводов с нанесенной маркировкой
До недавнего времени самой распространённой разновидностью деталей для прокладки водопровода были стальные изделия.
В маркировке таких элементов обычно указываются два параметра:
Чтобы узнать внутреннее сечение достаточно от величины диаметра отнять две толщины стенки (в миллиметрах).
Наиболее востребованный сортамент стальных конструкций приводится ниже:
| Наружный диаметр | Условный проход | Толщина стенки | ||
| Легкие | Стандартные | Усиленные | ||
| 10 | 17 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48 | 3,0 | 3,5 | 4,0 |
Медные изделия (на фото) делают более тонкими
Несмотря на то, что цена у материала не отличается демократичностью, в ряде случаев для водоснабжения используются контуры из меди. Их габариты несколько отличаются от стальных изделий:
| Маркировка в дюймах | Условный проход | Наружный диаметр |
| 5/8 | 10 | 14 – 15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |
Совет! Выбирая металлические элементы для монтажа водопровода, стоит промерить габариты нескольких изделий из приобретаемой партии с помощью штангенциркуля. Так точность определения будет куда выше!

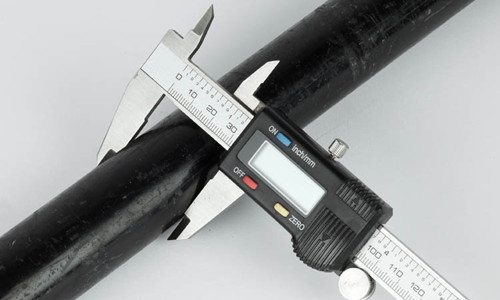

Точность определения габаритов можно проверить с помощью штангенциркуля
Пластик
Размеры пластиковых труб для водопровода, широко применяемых сегодня в качестве альтернативы контурам из металла, тоже весьма разнообразны. При этом многие производители полипропиленовых, полиэтиленовых и металлопластиковых деталей используют собственные размерные сетки, потому в пределах одной системы желательно применять конструкции одной марки.
Конечно, расхождения, если они и возникнут, будут незначительными, но для неопытного мастера и они могут представлять затруднение.

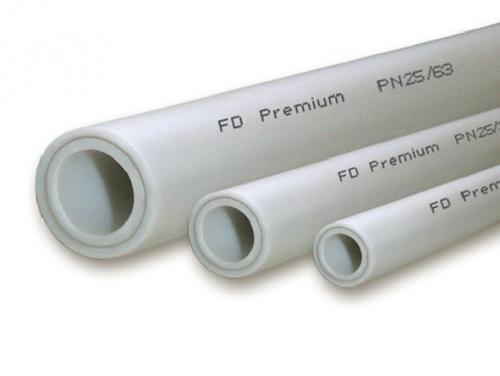

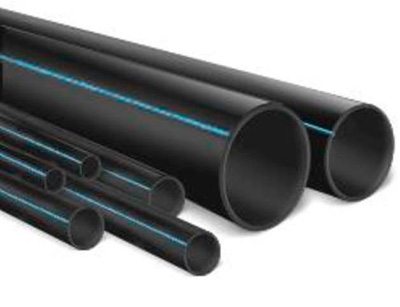

Пластиковые разновидности также производятся в обширном сортаменте
Таблица размеров пластиковых труб для водопровода (полипропилен разной плотности) содержит информацию по наиболее востребованным моделям. Все размеры приводятся в миллиметрах:
| Наружный диаметр | PN30 | PN20 | PN10 | |||
| Толщина стенки | Внутреннее сечение | Толщина стенки | Внутреннее сечение | Толщина стенки | Внутреннее сечение | |
| 16 | – | – | 2,7 | 10,6 | – | – |
| 20 | 3,4 | 13,2 | 3,4 | 13,2 | 1,9 | 16,2 |
| 25 | 4,2 | 16,6 | 4,2 | 16,6 | 2,3 | 20,4 |
| 32 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 | 26,0 |
| 40 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 | 32,6 |
| 50 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 | 40,8 |
| 63 | 5,8 | 42,0 | 10,5 | 42,0 | 5,8 | 51,5 |
| 75 | 6,9 | 50,0 | 12,5 | 50,0 | 6,9 | 61,2 |
Конечно, при прокладке коммуникаций могут использоваться и другие размеры пластиковых водопроводных труб. Однако для решения большинства задач, которые возникают при выполнении обычного ремонта, информации, указанной в таблице, будет вполне достаточно.

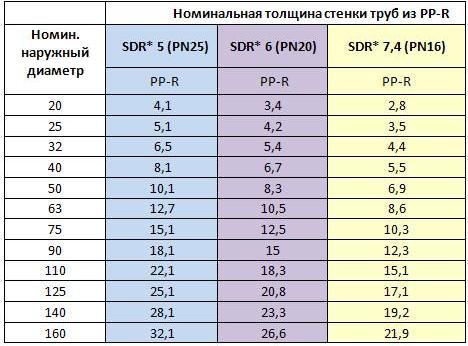

Толщина стенки для различных марок
Заключение
Размеры труб для водопровода должны соблюдаться с максимально возможной точностью. Даже при отклонении в долю дюйма герметичное соединение двух участков сети или подключение фитинга будет практически невозможным, а значит, и надёжность всей системы будет поставлена под угрозу (см.также статью “Какая глубина прокладки водопроводных труб является оптимальной”).
Более подробно изучить габариты и маркировку вы сможете, прочитав нормативные документы и просмотрев видео в этой статье.
