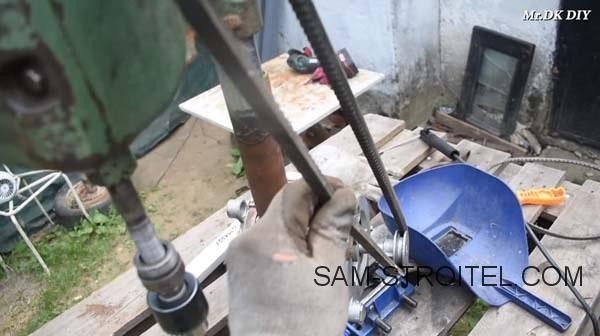

Сверлильный станок из двигателя от стиральной машины и ручной дрели

Опубликовано Июн 17, 2021

Сейчас читают:

Как своими руками сделать стол из досок: 4 модели…

Как сделать новогодние композиции своими руками:…

9 классных идей для сада (сохраняйте в закладки!)

Самодельный сверлильный станок, сделанный из двигателя от стиральной машины и ручной дрели, подробный фото отчёт по изготовлению станка.

Всем самоделкиным привет! Простой самодельный сверлильный станок, можно сделать практически из металлолома, процесс изготовления мы подробно рассмотрим в этой статье.

Использованы материалы:

Содержание статьи:

— двигатель от стиральной машины;
— ручная дрель;
— автомобильный домкрат;
— уголок для основы;
— трубы;
— арматура;
— листовое железо;
— болты и гайки;
— ременная передача.

Далее всё показано на фото:

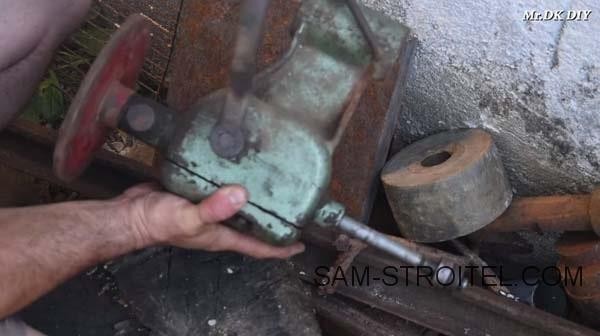

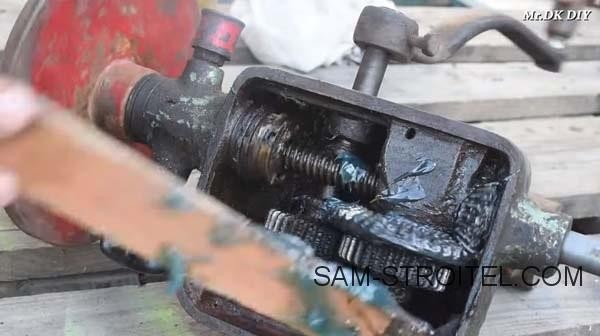

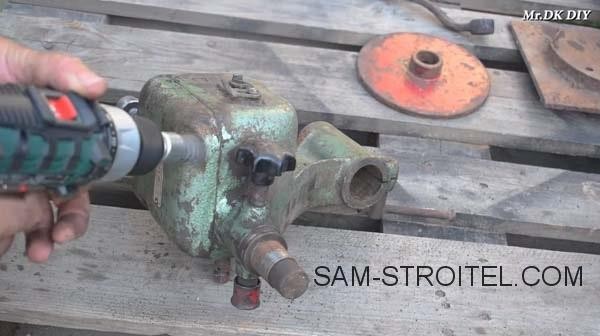

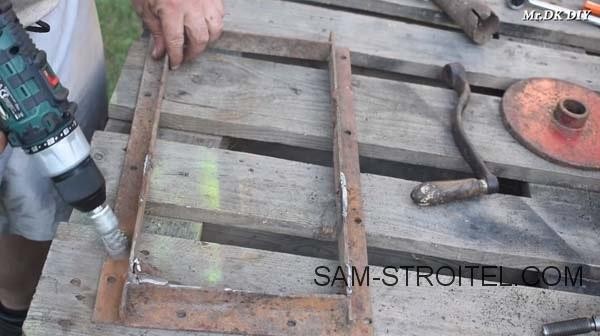

Первым делом, нам понадобится старая ручная дрель, нужно только заменить в ней смазку. Для очистки поверхности деталей, автор, использовал шуруповерт с проволочной насадкой.

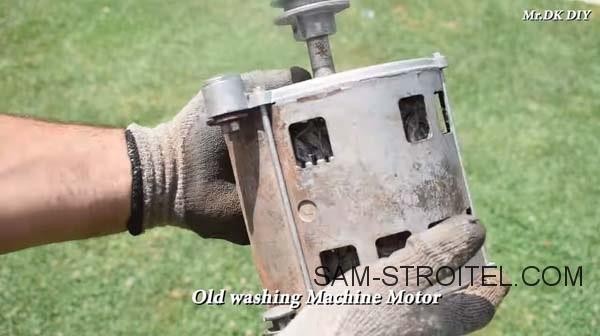

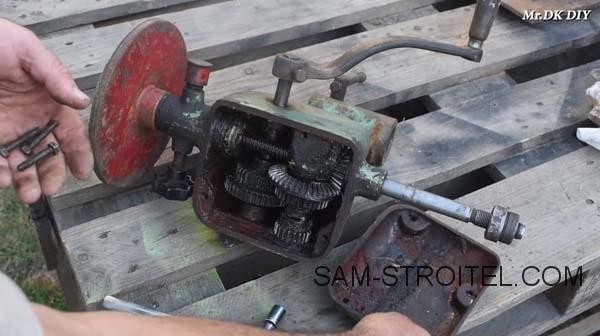

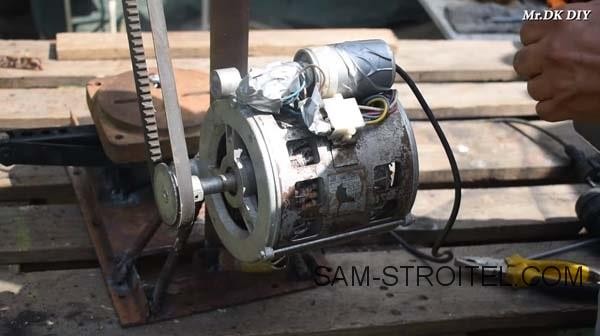

Этот сверлильный станок имеет очень простой принцип работы, у него имеет маховик, который накапливает кинетическую энергию, в итоге надо совсем немного сил, чтобы станок сверлил. Именно это и делает возможным установить на станок небольшой моторчик от стиральной машины.

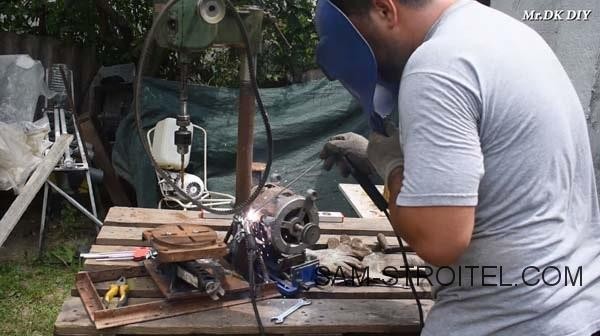

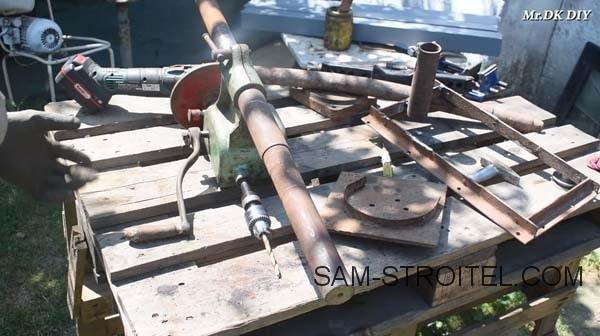

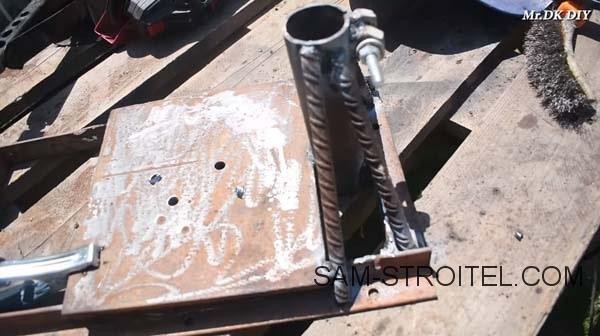

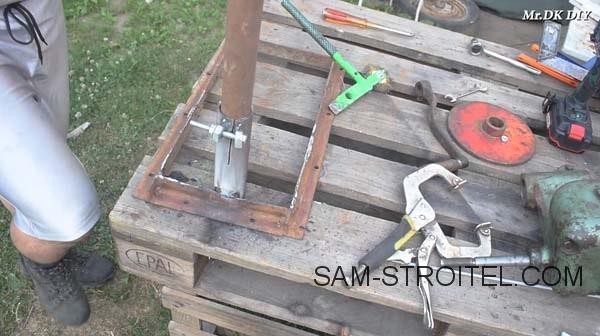

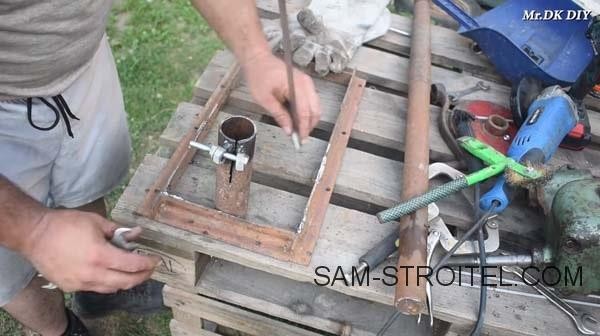

Далее изготовим основание для сверлильного станка, используем уголок. К раме вертикально под прямым углом приваривается кусок трубы, в трубе есть пропил и приварены гайки, эта деталь работает как хомут. В хомут вставляется стойка в виде куска трубы, на которой и находится сверлильный узел.

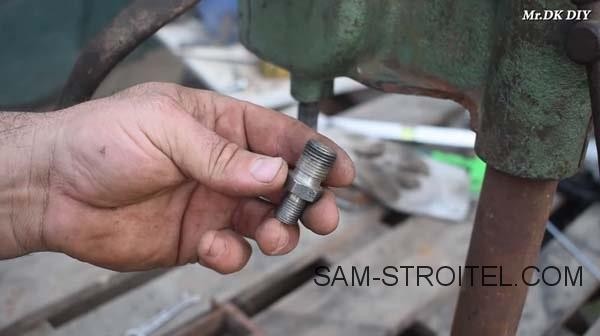

На вал сверлильного станка, нужно установить современный сверлильный патрон. Автору это удалось сделать при помощи специального переходника.

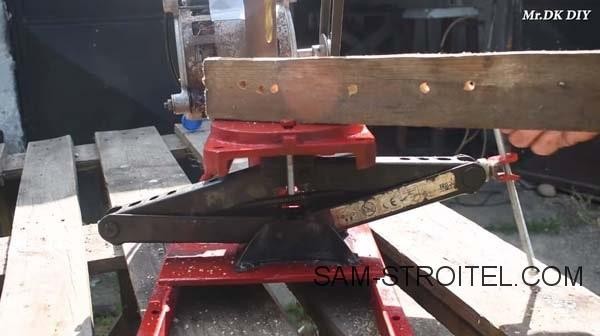

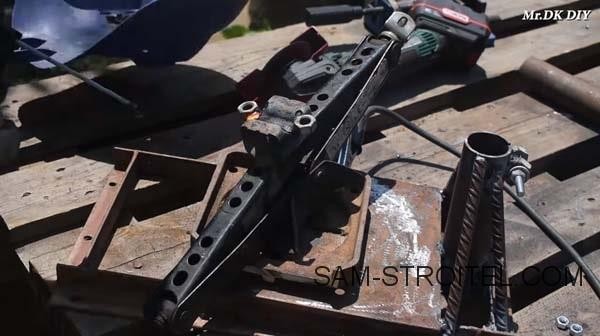

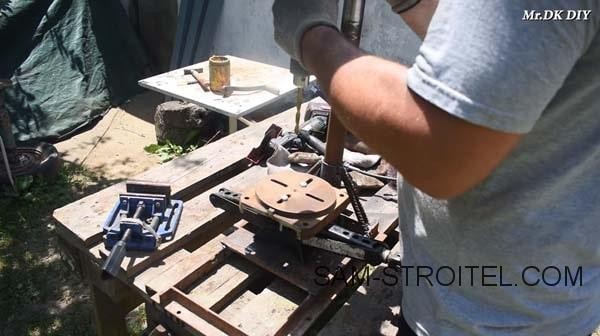

Для сверлильной площадки ищем кусок железа потолще и сверлим отверстие, куда будет заходить сверло. По задумке автора, площадка должна будет подниматься. Чтобы осуществить эту задачу, было принято решение использовать автомобильный домкрат. Сам домкрат устанавливается на станине, а к другой его части крепим сверлильную площадку.

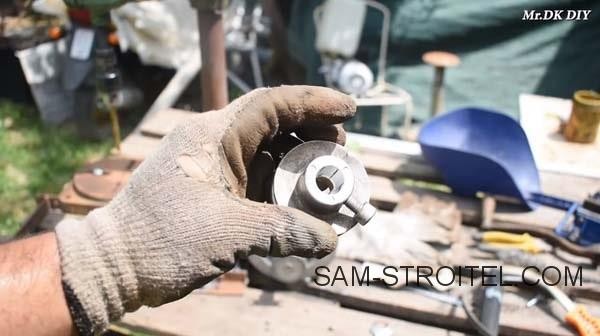

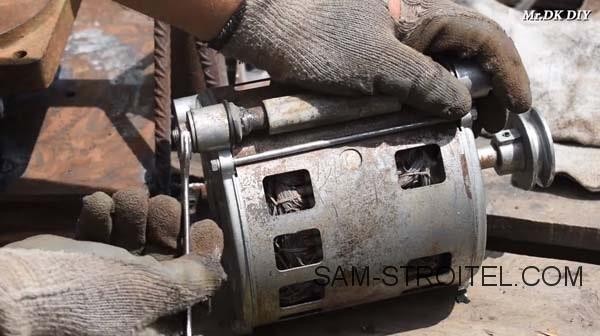

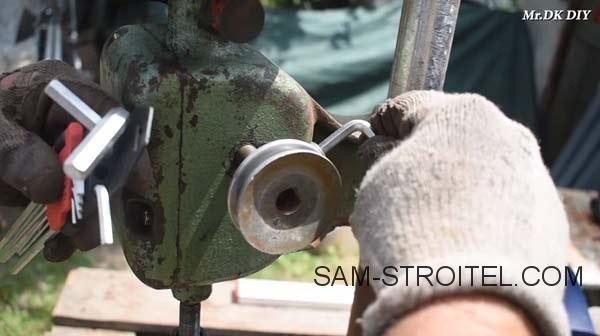

Устанавливаем шкивы на вал двигателя и вал дрели.

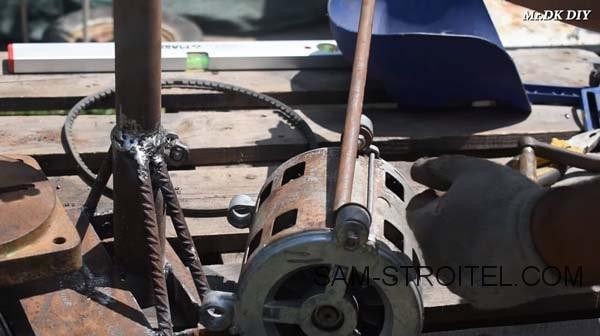

На шкивы одеваем и натягиваем ремень.

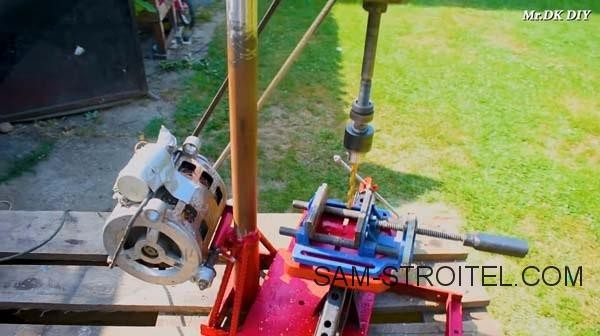

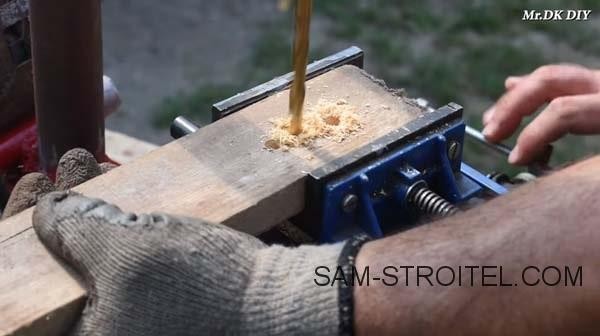

Заготовка зажимается в тисках и поднимается с помощью домкрата.

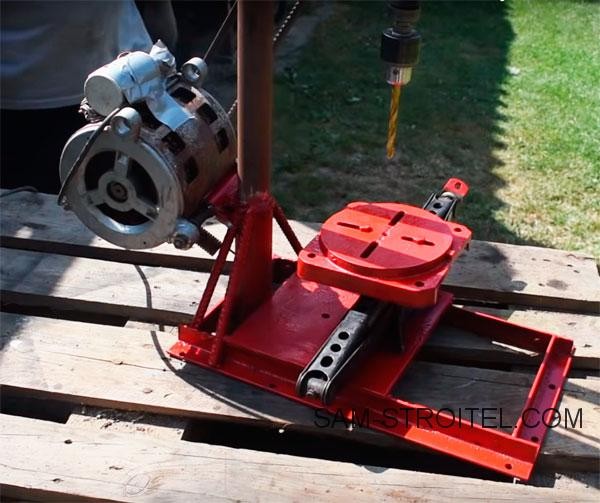

Самодельный сверлильный станок готов! Получилась вполне работоспособная конструкция, правда ещё требуются доработки, так как присутствует люфт при сверлении.
