Сверлильный станок из двигателя от стиральной машины
Самодельный сверлильный станок сделанный из двигателя от стиральной машины: фото и описание конструкции самоделки, а также видео испытаний.

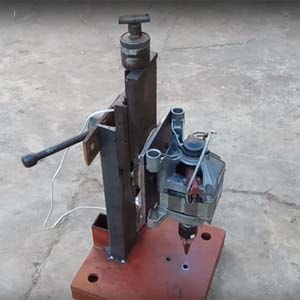

Двигатель от стиральной машины можно приспособить для изготовления сверлильного станка, конструкция такого приспособления показана на фото.
Самодельный станок изготовлен из деталей:
- Двигатель от стиральной машины.
- Малая продольная подача от токарного станка по металлу.
- Регулятор оборотов двигателя.
- Зажимной патрон дрели.
- Проставка на вал двигателя под патрон.
- Швеллер — 80 мм.
- Фанера.
- Лист металла толщиной 12 мм.
- Болты М10.
Подготовлены материалы.
Проставку под зажимной патрон можно выточить на токарном станке, как вариант заказать у токаря, с помощью проставки на вал двигателя можно будет закрепить зажимной патрон от дрели.
В качестве вертикальной стойки использована малая продольная подача от токарного станка по металлу, она крепится к швеллеру приваренному к основанию.
На продольной подаче есть плоскость в виде круга, к ней крепится двигатель от стиральной машины. Чтобы обеспечить плотное соединение к креплению двигателя, из фанеры сделана круглая проставка.
Двигатель крепим сначала к металлической пластине, затем через проставку из фанеры и прикручиваем на два болта. Двигатель подключён к регулятору оборотов.
Пользоваться сверлильным станком довольно просто. Устанавливаем нужные обороты при помощи регулятора, зажимаем сверло в зажимной патрон. Вращая ручку продольной подачи, постепенно подаем сверло к заготовке.
Вращением ручки, постепенно углубляем сверло в заготовку. После того, как отверстие будет готово, выключаем двигатель и поднимаем его ручкой продольной подачи.
Двигатель от стиральной машины мощностью 420 Вт способен просверлить металл сверлом диаметром 10 мм максимум до 12 мм.
В этом видео подробно показано, как сделать сверлильный станок из двигателя от стиральной машины.
