Стенд для ремонта двигателя

Вот решил сделать простой стенд для ремонта двигателя своими руками: чертежи, фото и описание приспособления прилагаются.

Стенд изготовил из профильной трубы 70 х 70 мм (толщина стенки 3 мм.), понадобилось примерно 3 метра.

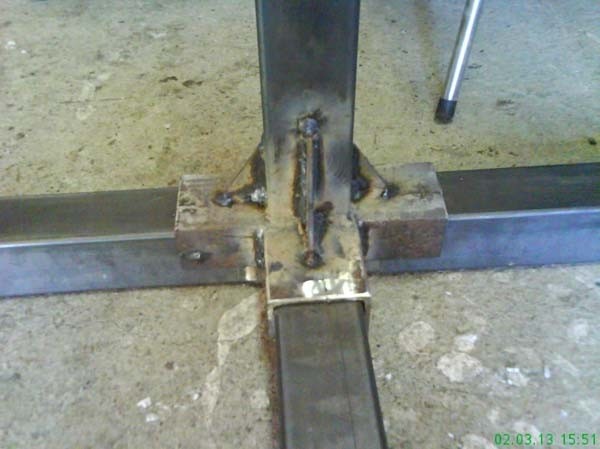

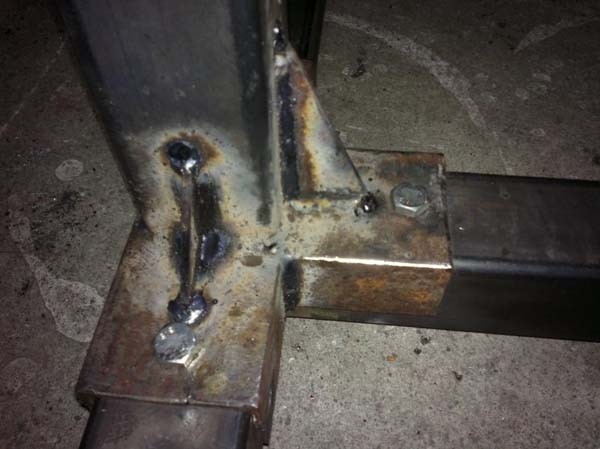

Нарезал заготовки, что-бы конструкция получилась разборной сделал из уголка 4 мм кронштейн и усилил косынками.

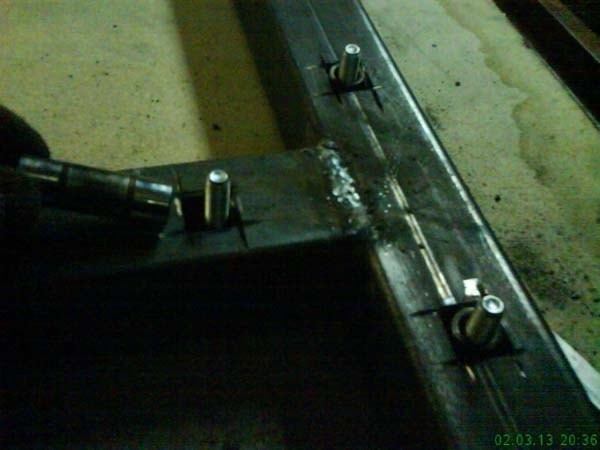

В профиле болгаркой сделал 3 отверстия, и вставил втулки из поршневых пальцев от двигателя ВАЗ и приварил.

С обратной стороны и на кронштейне сделал 3 отверстия сверлом на 12 для болтов.

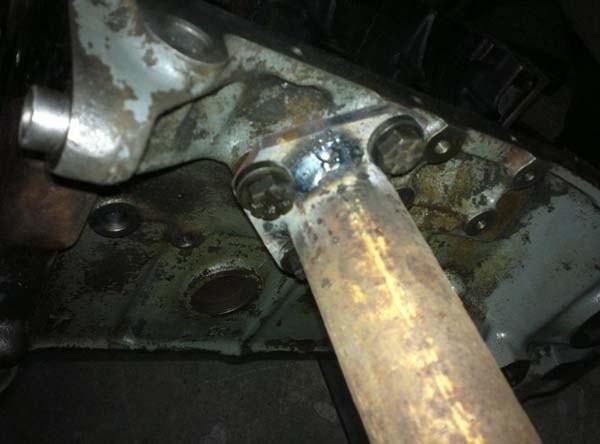

Из куска металла толщиной 6 мм сделал кронштейн под двигатель ВАЗ, под другой двигатель надо делать свой кронштейн.

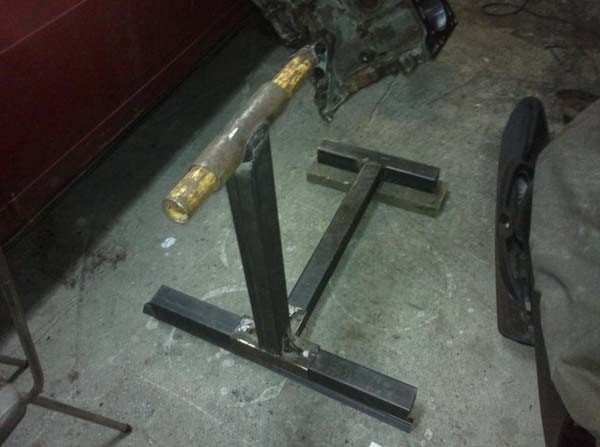

Затем к стойке приварил отрезок трубы, просверлил 4 отверстия для фиксации, под углом 90 градусов в поворотной трубе, и одно на неподвижной, и 2 отверстия для ручки.

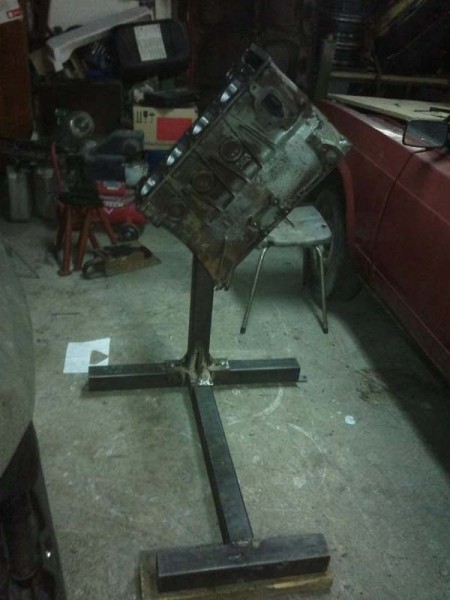

Стенд успешно прошёл испытания.

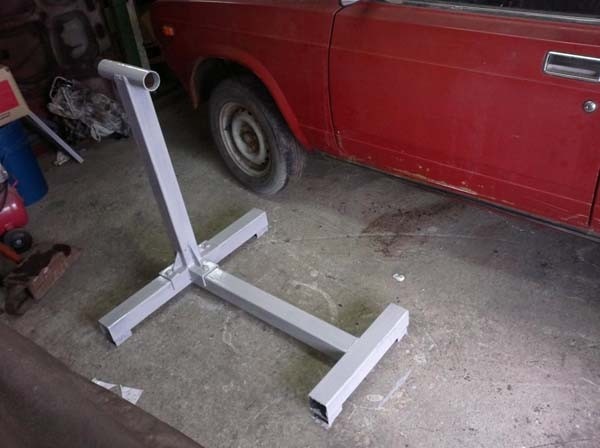

Из профиля приварил ножки, конструкцию загрунтовал.

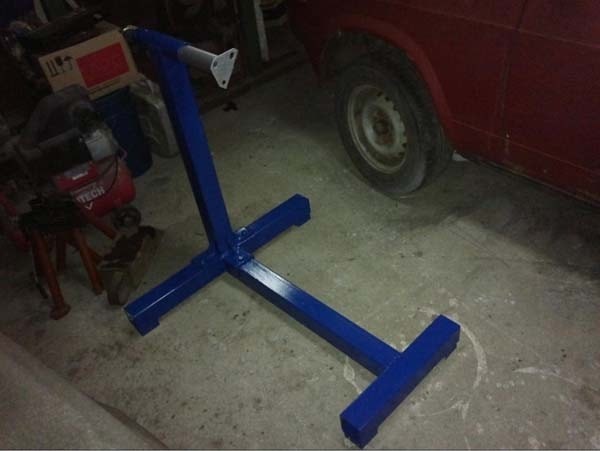

Затем покрасил.

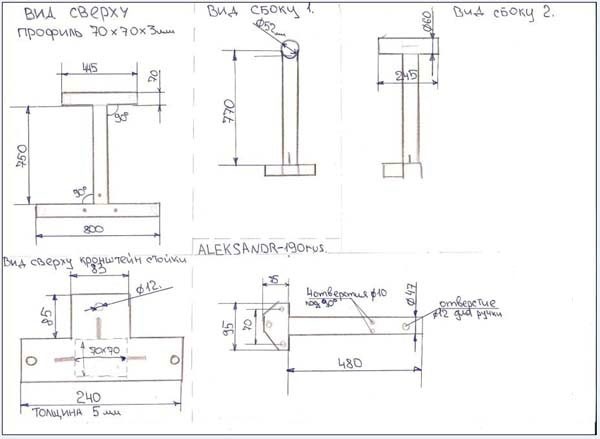

Чертежи стенда для ремонта двигателя.

Автор: Александр Русаков.
