Солнечный водонагреватель своими руками (10 фото и описание изготовления)

Самодельный солнечный нагреватель для воды, простая и эффективная конструкция.

Солнечный нагреватель, который мы купили в магазине, продержался всего один сезон. Стали появляться дырки то в одном, то в другом месте. Заплатки не решали проблему и стало ясно, что нужен другой. Изделие казалось ненадежным, поэтому решили сделать солнечный нагреватель сами.

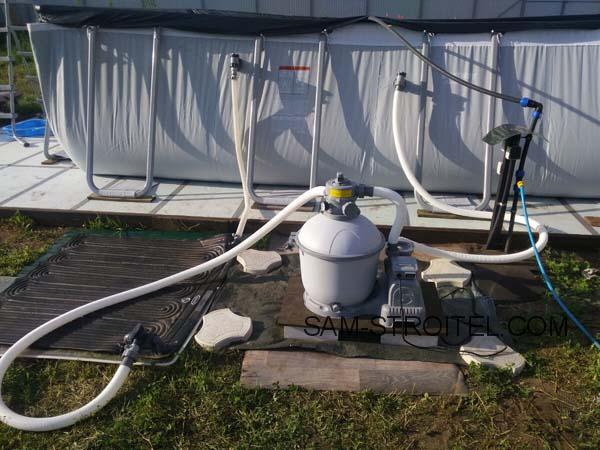

Купленный солнечный нагреватель

Солнечный водонагреватель своими руками

Посмотрел много материалов по этому поводу, чтобы определиться с конструкцией. Так как фильтровая станция расположена с южной стороны от бассейна, то решили сделать плоский нагреватель из трубы ПНД 25 мм. На основание из ОСБ уложили старый нагреватель, который обрел вторую «жизнь» в качестве черной подложки. Далее намотали трубу, закрепив ее хомутами к основанию конструкции и накрыли поликарбонатом толщиной 6 мм. Вся конструкция напоминала квадрат 1,5 х 1,5 метра.

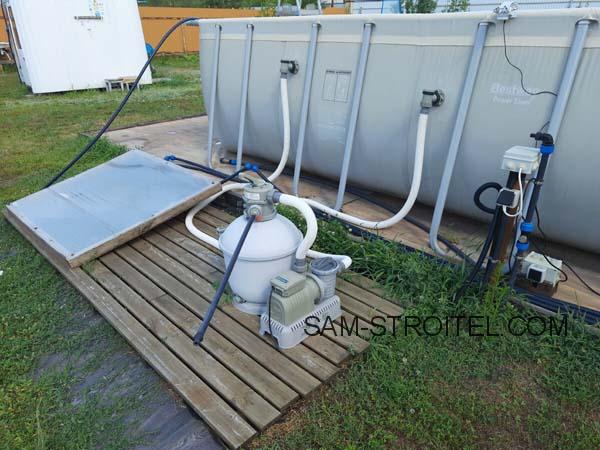

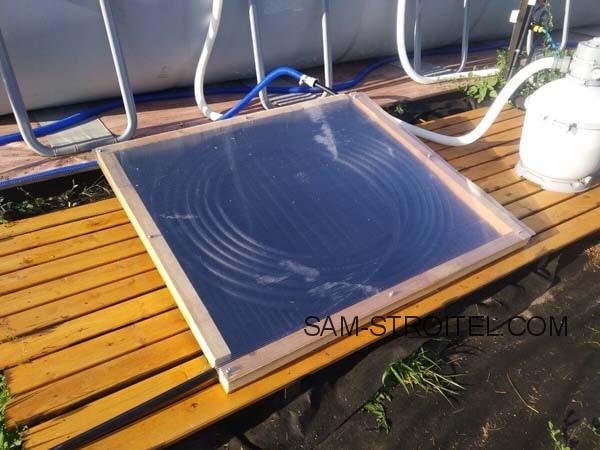

Самодельный солнечный нагреватель, версия 1

Для размещения фильтра и нагревателя подготовили площадку из досок, обработанных специальными пропитками. Доски скреплены пропитанным маслом бруском 50х50 мм и уложены на обрезки пеноплекса толщиной 50 мм, оставшихся от оборудования площадки под бассейн (есть рассказ на канале). Чтобы не росла трава между досками, подложили везде черный спанбонд. Данной площадке уже 3 года, все целое и невредимое, ничего дополнительно с ней не делали.

На прокачку воды через наш водонагреватель мощности насоса хватало, поэтому мы избавились навсегда от старого насоса с бумажным фильтром. Стало удобнее, переключать шланги не нужно, включил и все работает… Это мы так думали, но сделав замеры температуры воды на выходе в самый солнечный и жаркий день, при постоянно работающем насосе, были удивлены низкому КПД. Можно сказать, что разницы на ощупь не заметили совсем, что с нагревателем, что без него. Во время купания насос в целях безопасности отключали, а когда включали минут через 20, вода успевала нагреться до горячего состояния, можно сказать до кипятка. Следовательно, нужно было что-то придумать для эффективной работы солнечного нагревателя. Либо включать насос через какое-то время, либо увеличить объем воды в нагревателе за счет дополнительных участков трубы. Мы решили сделать и то и другое.

В прошлом году, когда мы еще разбирали бассейн на зиму, приобрели погружной насос для откачки воды мощностью 400 Вт, теперь решили задействовать и его. Больше того, обычный фильтр собирает грязь через скиммер с поверхности воды. Очищенная вода поступает в бассейн и за счет потока закручивает воду и тот мусор, который не успел попасть в скиммер и погрузиться на дно, смещается в угол бассейна, где было решено и разместить погружной насос. Таким образом, можно по таймеру настроить работу погружного насоса с включением каждые 20 минут на 3 минуты, и он будет подавать горячую воду дозированно.

Насос также самостоятельно, без дополнительного надзора засасывает грязь со дна бассейна, которую необходимо тоже собирать, пусть даже с помощью простейших фильтров. На следующем этапе мы воплотили в жизнь все описанное выше.
Для начала сконструировали блок управления с таймером, устройство которого будет представлено в другом материале. Через блок, управляемый с помощью интернета, настроили работу в дневное время с включением насоса на 3 минуты каждые 20 минут и полным отключением в ночное время.

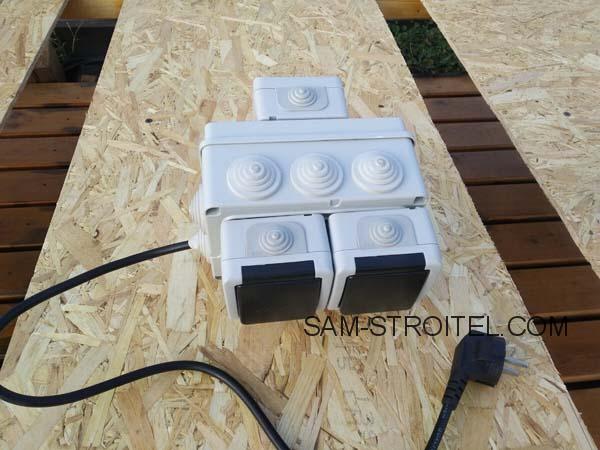

Блок управления насосами

Увеличили длину трубы ПНД еще на 25 м, что влезло смогли накрутить в нагреватель, остальное положили отдельными отрезками вдоль бассейна под прямые солнечные лучи.

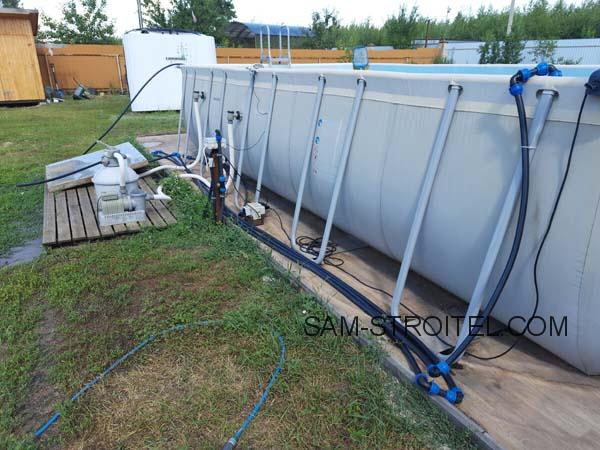

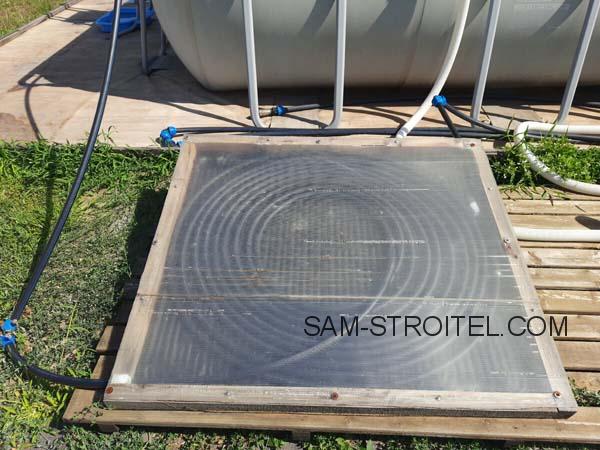

Солнечный нагреватель, версия 2

Соединили погружной насос с «солнечной» магистралью и разместили его в углу бассейна.

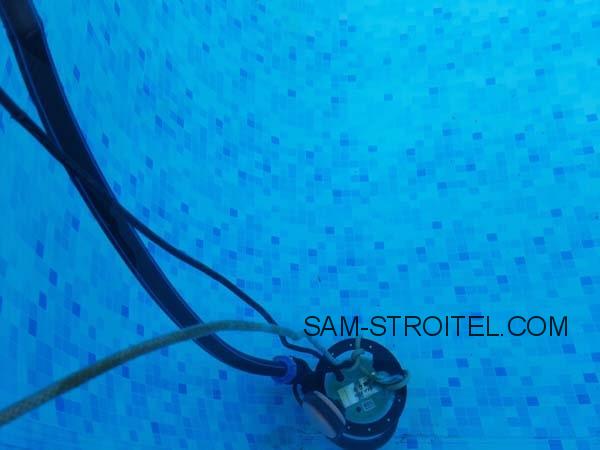

Погружной насос

На выходе установили самый простой фильтр для воды, использовали прозрачную колбу для оперативной оценки загрязненности фильтра. Последний меняется буквально за несколько секунд.

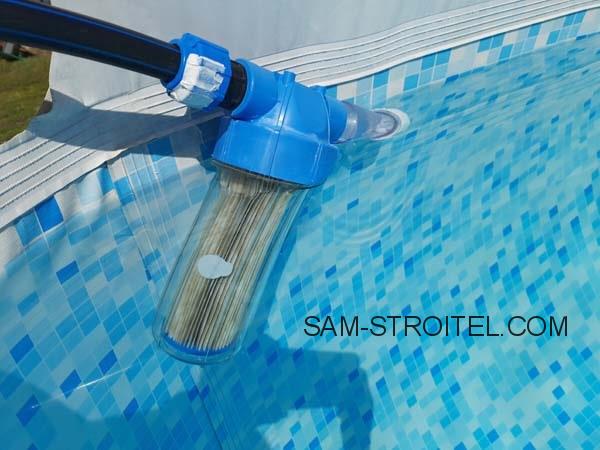

Второй фильтр

Мощности погружного насоса хватает вполне не только, чтобы прокачать 50 м трубы солнечного нагревателя, но и создавать дополнительный толчок вращения воды в бассейне, тем самым перемещая мусор скопившийся на дне к «пылесосу».

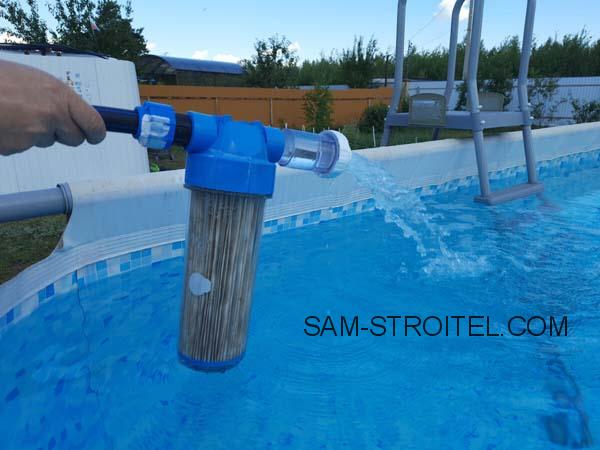

Фильтр для воды

Конечно остается часть мусора в других местах чаши, но отдельно пылесосить его нет необходимости. За несколько толчков щеткой со дна сгребаем отложения в угол к насосу и через несколько секунд мусор уже в фильтре.

Для нормальной очистки воды нужно постоянно использовать медленный хлор (лонгафор). Обычно долго растворимые таблетки размещают в специальных поплавках (грибках). Мы тоже так делали, только во время купания его нужно убирать, так как он мешает, а во время работы основного насоса его затягивает к скиммеру, где он препятствует его нормальной работе. Поэтому такой поплавок мы убрали и начали закладывать таблетки в сам скиммер, но при постоянно работающем фильтре они рассасывались намного быстрее чем надо.

Поэтому была куплена насадка, в которую идеально помещаются 4 таблетки, так как вода прокачивается с напором не постоянно, а сама насадка все время находится в воде, мы добились нужной функциональности.

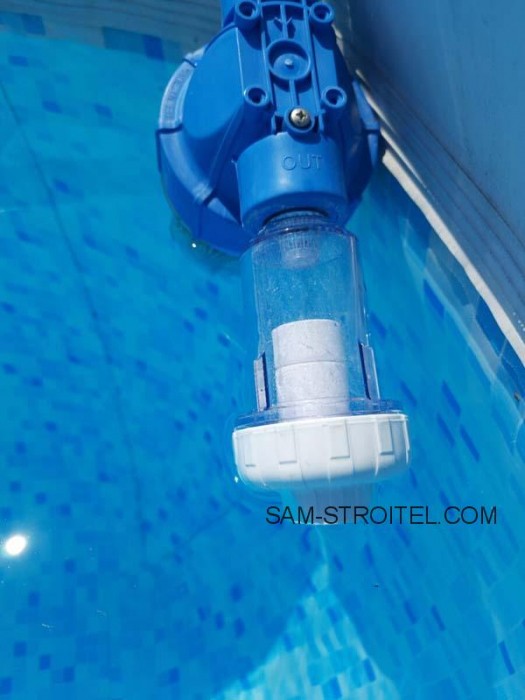

Насадка для медленного хлора

По итогу использования солнечного нагревателя, подключенного по схеме описанной выше, удавалось в солнечный день нагревать воду до значений в 30 градусов. И если было совсем жарко, то насос просто отключали, установкой можно управлять как в ручную, так и через интернет, но это уже совсем другая история.
Спасибо, что дочитали. Если у кого-нибудь будут предложения для модернизации конструкции, пишите в комментариях. Хотя повышать КПД больше смысла нет, в воде теплее 30 градусов не освежаешься.
