Солнечный коллектор из бутылок

Самодельный солнечный коллектор из бутылок для нагрева воды: фото изготовления+видео! В этой статье мы подробно рассмотрим, как сделать солнечный коллектор из пластиковых бутылок и получать тёплую воду для домашних нужд бесплатно, используя энергию солнца.

.

Прежде всего хочу уточнить несколько моментов. Этот самодельный коллектор действительно будет подогревать воду, но эксплуатировать его можно только при положительных температурах, в зависимости от региона это примерно с апреля по октябрь. Соответственно в зимний период с теплообменника нужно слить воду иначе на морозе она замёрзнет и трубы лопнут.

Солнечный коллектор из пластиковых бутылок.

Для изготовления солнечного водонагревателя понадобятся следующие материалы:

• Пластиковые бутылки одинакового размера (количество зависит от размеров будущего коллектора).
• Тетрапаки (пакеты от соков или молока с фольгированным слоем).
• Пластиковая труба под горячую воду сечением 1/2 (наружный диаметр ПВХ трубы – 20 мм).
• Тройники, повороты, краны под 1/2 мм трубу.
• Ёмкость для воды (бак или бочка).
• Поплавковый клапан.
• Кусок утеплителя для бака (минеральная вата).
• Чёрная краска.

Вот практически все материалы который вам понадобятся чтобы сделать самодельный солнечный коллектор.

Приступим к изготовлению солнечного нагревателя.

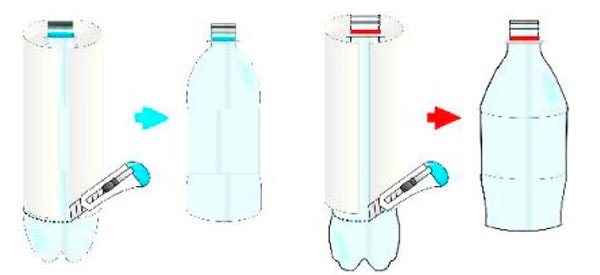

Подготовим пластиковые бутылки, снимаем этикетки и срезаем донышко, сделать это можно с помощью простого приспособления из картона. Отрезаем полоску картона шириной 30 см, скручиваем его в цилиндр, фиксируем на клей, приспособление готово. Одеваем цилиндр на бутылку и срезаем по краю канцелярским ножом.

Количество бутылок зависит от размеров коллектора, чем больше его площадь, тем эффективней будет происходить нагрев воды.

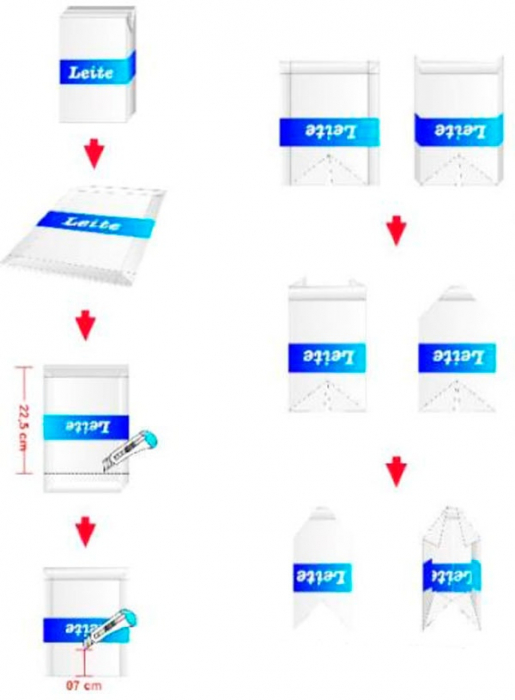

Тетрапакеты нам понадобятся для изготовления адсорберов солнечной энергии, на рисунке показано как из них вырезать заготовки.

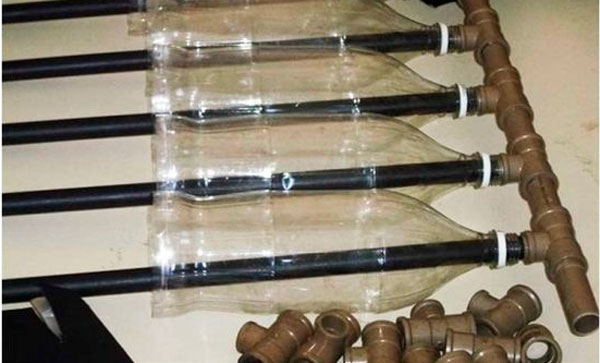

Из ПВХ труб наружным диаметром 20 мм и тройников, собираем верхнюю часть теплообменника.

Используем трубы только для горячего водоснабжения!!!

Чтобы увеличить поглощение солнечной энергии, красим трубы и вставки адсорберы чёрной краской, красить нужно отдельно трубы и адсорберы.

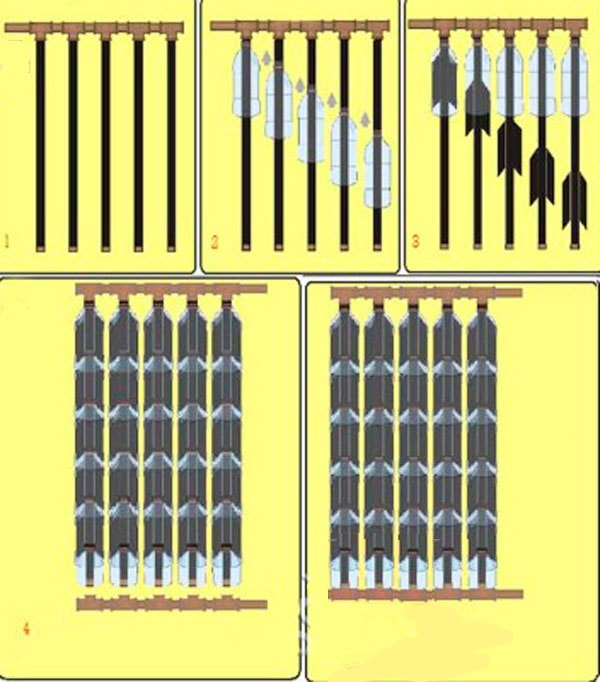

Процесс сборки теплообменника следующий:

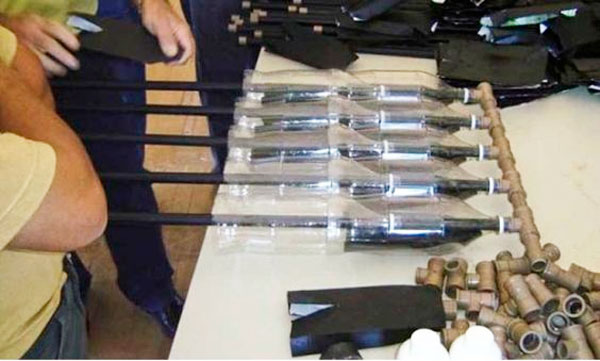

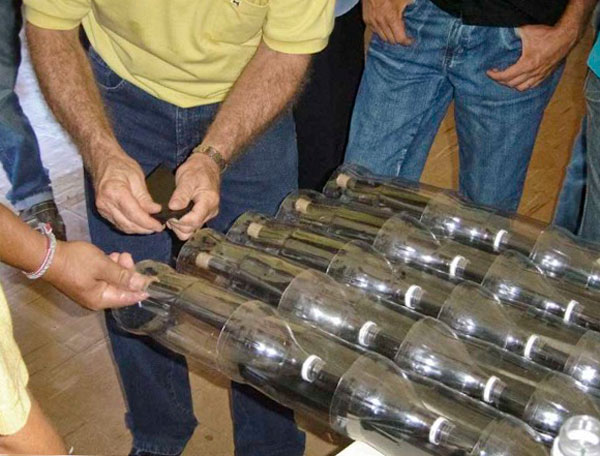

Одеваем на трубу теплообменника сначала пластиковую бутылку горлышком к верху, затем нанизываем остриём к верху заготовку адсорбера.

Все пластины адсорберов должны быть расположены в одной плоскости.

Затем обратно одеваем следующую бутылку и адсорбер, на каждый сегмент теплообменника понадобится около 5 бутылок.

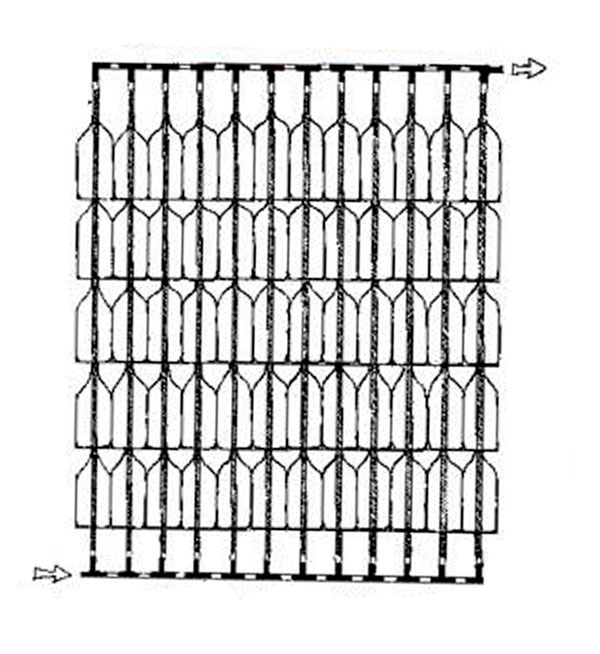

Собираем нижнюю часть теплообменника, закрываем нижние части бутылок отрезанными донышками, используем герметик, соединяем трубы тройниками.

Теперь наш солнечный коллектор нужно подсоединить к накопительной ёмкости, чтобы обеспечить естественную циркуляцию воды в системе нужно установить бак с водой немного выше коллектора – 0.3 – 0.5 м.

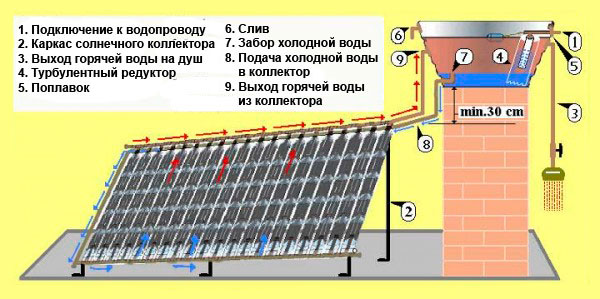

На рисунке показана схема подключения солнечного коллектора к накопительной ёмкости и водопроводу.

Бак подключаем к водопроводу через клапан с поплавком, принцип его работы такой же как в сливном бачке, когда уровень воды в баке падает, поплавок опускается и открывает кран холодной воды водопровода. Когда бак наполнится, поплавок поднимется и рычагом зароет клапан подачи воды в бак.

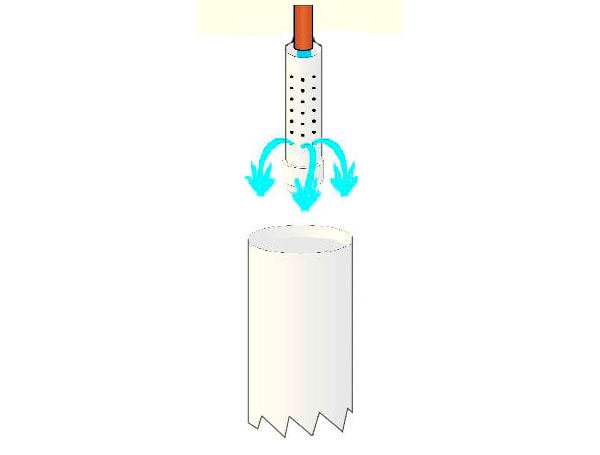

Подачу воды из водопровода в бак можно реализовать через турбулентный редуктор, это трубка, с отверстиями, которая обеспечит равномерную подачу холодной воды в бак, не перемешивая теплую воду в верхних слоях с холодной в нижних.

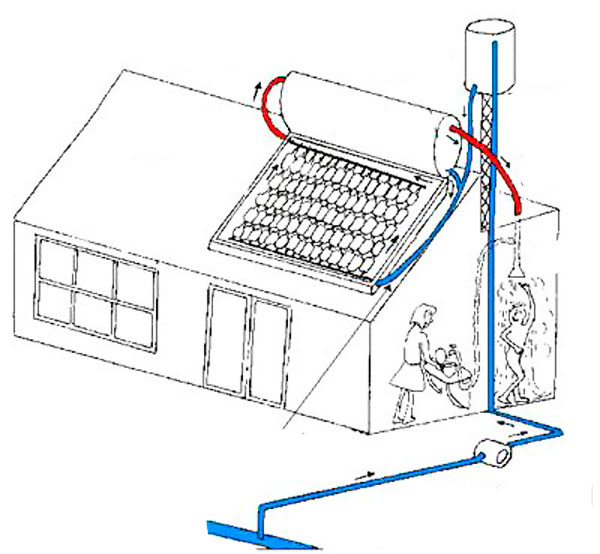

В верхнюю часть бака врезаем вентиль подачи подогретой воды к потребителям, на пример к душу и кухонной мойке.

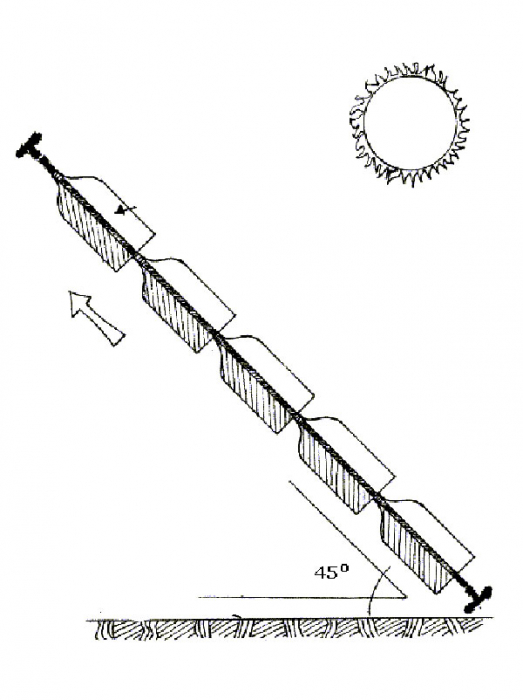

Коллектор устанавливаем под углом 45 градусов от горизонтальной поверхности и поворачиваем его в наиболее солнечную сторону.

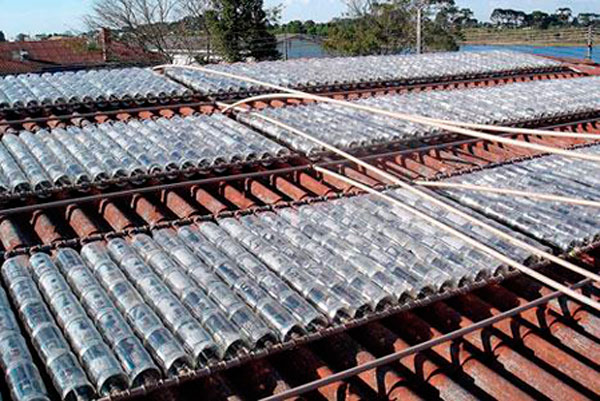

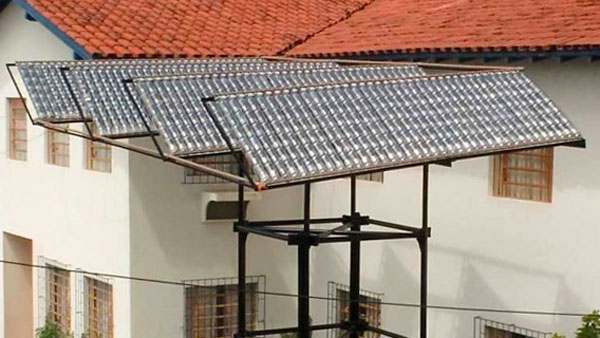

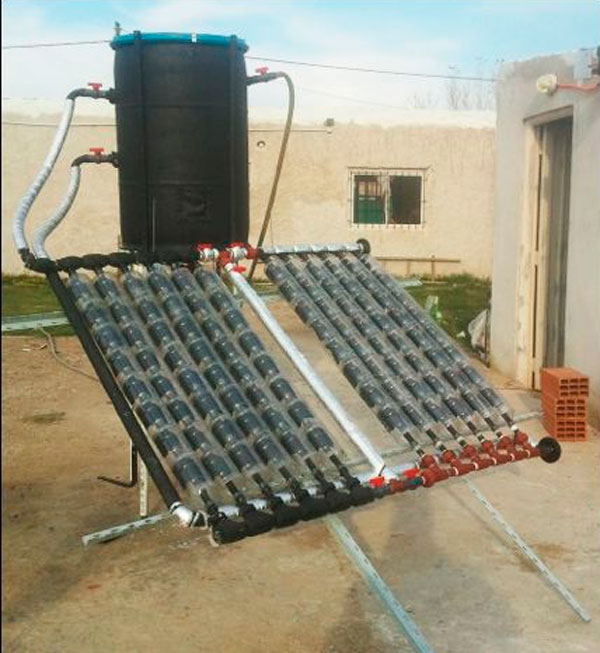

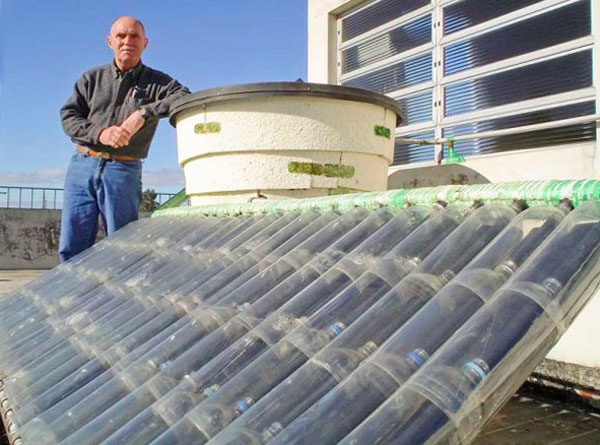

Пример установки системы показан на этих фото.

Чтобы подогретая вода в баке после захода солнца вечером быстро не остывала, бак нужно обернуть теплоизоляционным материалом, например — минеральной ватой. Поскольку минеральная вата сама по себе поглощает влагу, то её нужно полностью обернуть в гидроизоляционный материал.

Принцип работы самодельного солнечного коллектора предельно прост. Солнечные лучи попадают на адсорберы коллектора и нагревают их, адсорберы в свою очередь передают тепловую энергию воде. При этом пластины адсорберов не охлаждаются холодными потоками воздуха, так как находятся в пластиковых бутылках. Нагретая вода поднимается по трубам в верхнюю часть бака, вытесняя холодную обратно в коллектор.

Самодельный солнечный коллектор можно изготовить своими руками практически из мусора, затраты только пойдут на покупку ПВХ труб, тройников, кранов и герметика, остальные материалы — пластиковые бутылки, тетрапакеты и прочий материал, можно просто накопить, не выбрасывая ёмкости от выпитых соков, минеральной воды, молока и пр.

Рекомендую посмотреть видео где показан солнечный водонагреватель в работе.

Такая самоделка пригодится в первую очередь для жителей сельской местности и дачников, солнечный коллектор из бутылок обеспечит потребности в теплой воде, при этом не затрачивая на нагрев воды ни копейки!
