Солнечное зарядное устройство для телефона своими руками

Самодельное зарядное устройство для телефона на солнечных элементах: фото изготовления зарядки.

.

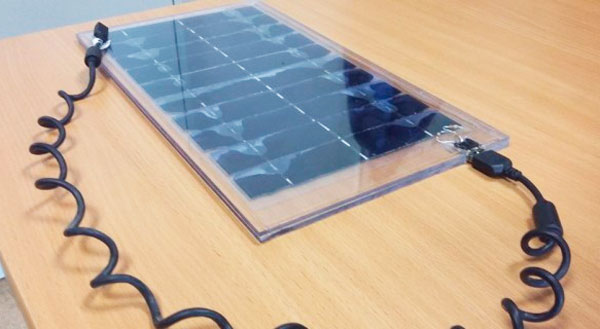

Солнечное зарядное, которое сделал автор, выдаёт 5,2 V, (1,5 А), что позволяет заряжать аккумулятор планшета или телефона даже в пасмурную погоду.

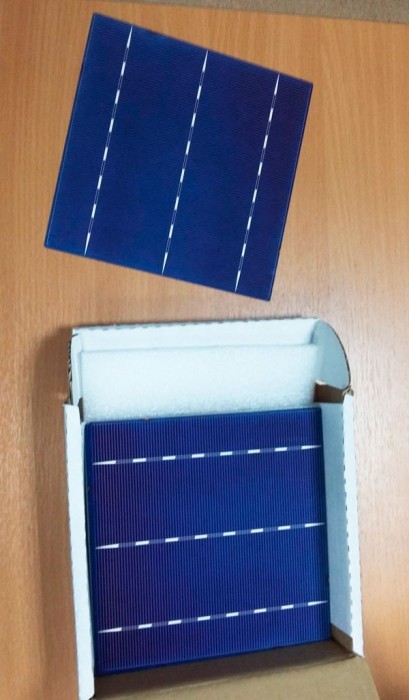

Для изготовления зарядного устройства автор приобрел на AliExpress, два солнечных элемента. Один такой солнечный элемент выдаёт — 0,5V, 8А, 4 Вт.

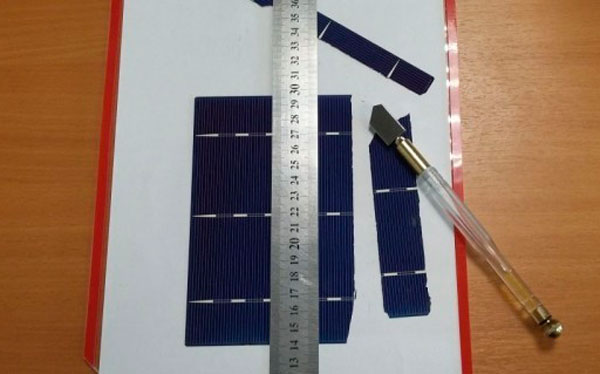

Чтобы получить необходимое напряжение для зарядки мобильных телефонов и планшетов — 5 V, было решено разрезать каждую пластину на 5 частей, в сумме вышло 10 полосок, при этом напряжение каждой полоски остаётся 0,5 V, что в сумме выдаст 5 V. Сила тока станет меньше вместо 16А от двух пластин, будет 1,6А от 10 разрезанных полосок.

Для резки использовался обычный стеклорез.

Обратите внимание! Солнечные элементы очень хрупкие, легко ломаются, ровно отрезать их довольно сложно.

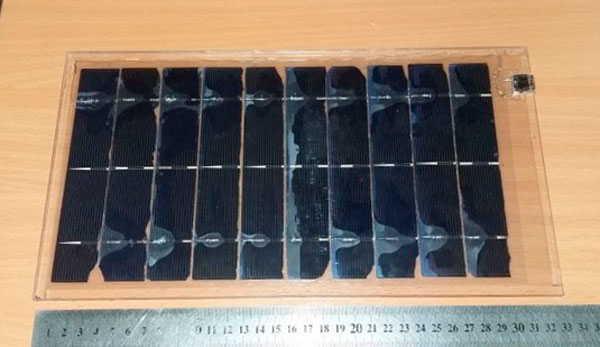

Все 10 элементов были распаяны последовательно, к выводам на плюс и минус припаяно гнездо под USB штекер.

Очень важно при пайке USB штекера правильно соблюдать полярность, иначе при подключении в разъём можно вывести из строя телефон.

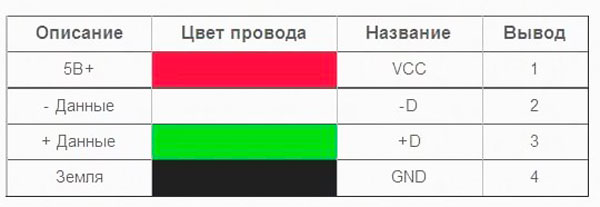

Крайние контакты гнезда USB идут под плюс и минус, средние нам не нужны они используются для передачи данных при подключении к компьютеру.

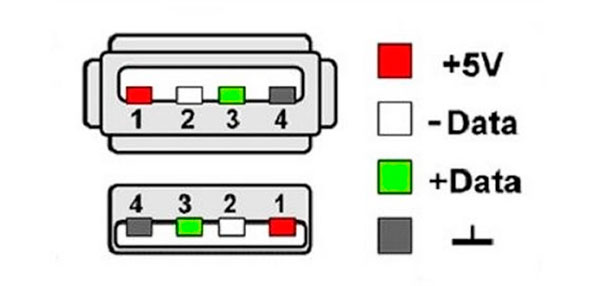

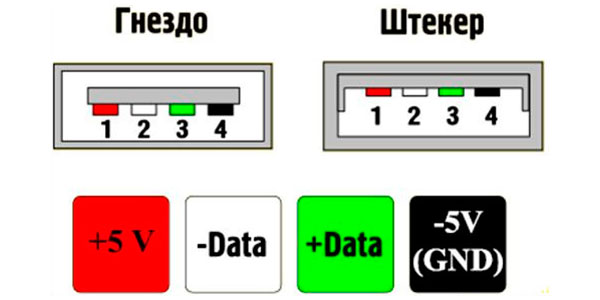

На рисунке показана распиновка контактов USB разъёма.

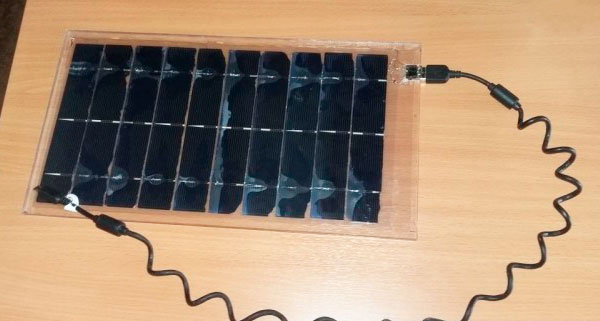

Затем пластины были покрыты плёнкой с помощью ламинатора. Для большей прочности автор самоделки поместил пластины в два листа прозрачного поликарбоната которые склеил между собой.

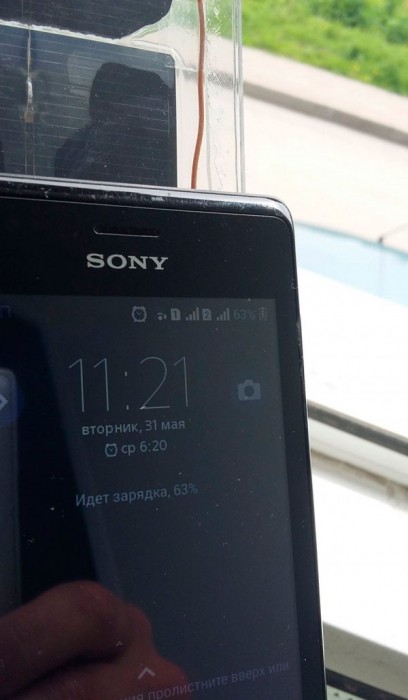

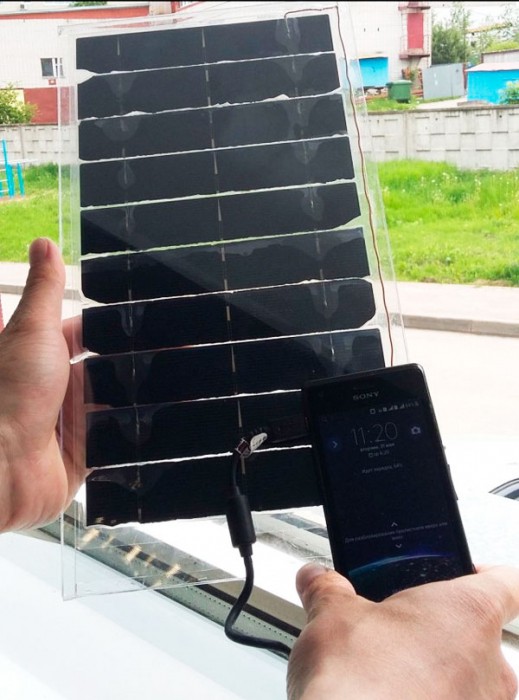

В итоге в солнечную погоду зарядное устройство выдаёт 5,2 V и 1,5 А, чего вполне хватает для зарядки телефона или планшета.

Обошлась самоделка всего в 300 р, что намного дешевле аналогичных вариантов продающихся в магазинах.
