Сливной механизм унитаза: конструкция, ремонт, замена

Сливной механизм для унитаза представляет собой многокомпонентную конструкцию, которая размещается внутри бачка. От функционирования этого узла напрямую зависит, насколько комфортно нам будет пользоваться устройством, и насколько качественно будет осуществляться смыв.

Современные механизмы обычно производятся с достаточным запасом прочности, но все же иногда и им требуется ремонт и замена. А чтобы мы могли выполнить эту задачу своими руками на должном уровне качества, стоит сначала разобраться в общих принципах функционирования системы.

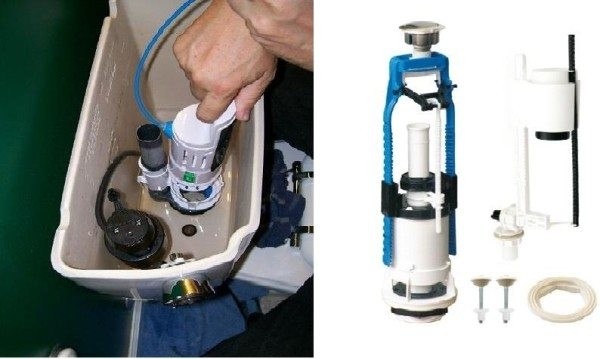

За смыв отходов в канализацию отвечает достаточно сложный механизм, который необходимо периодически обслуживать

Конструкция слива

Принцип работы

Сливной бачок в современном унитазе представляет собой емкость, внутри которой находится несложный механизм.

Этот узел отвечает за дозированное поступление воды, и работает в автоматическом режиме:

• Вода из трубопровода по шлангу поступает в ёмкость через наливной клапан.
• Постепенно заполняя бачок, жидкость воздействует на контрольные устройства (об их конструкции мы поговорим ниже), что при достижении определенного уровня приводит к блокировке наливного клапана.
• При нажатии кнопки на крышке бачка открывается второй клапан – сливной. Вода уходит из емкости, и наливной клапан снова открывается.

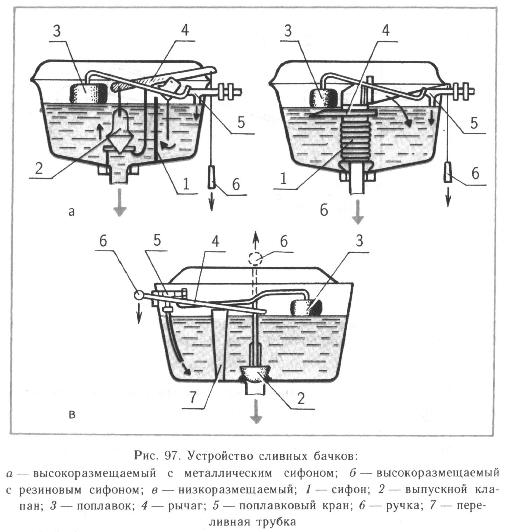

Схемы изделий старой конструкции

Такое поочередное действие запорной арматуры весьма удобно: нам не нужно следить ни за тем, чтобы бачок был постоянно заполнен, ни за тем, чтобы жидкость не переливалась через край. Естественно, для обеспечения бесперебойной работы должны правильно функционировать все детали системы.

Основные элементы

Механизм для сливного бачка унитаза может иметь самую разную конфигурацию, но практически в любом случае в него входит три элемента:

• Клапан для заполнения ёмкости.
• Поплавок для регулировки уровня воды.
• Система перелива (сливной клапан).

Обратите внимание! Инструкция к сливному механизму для унитаза обычно содержит чертеж запорной арматуры с указанием размеров и конфигурации этих элементов и вспомогательных деталей. Данный документ окажет нам неоценимую помощь при выполнении ремонтных работ.

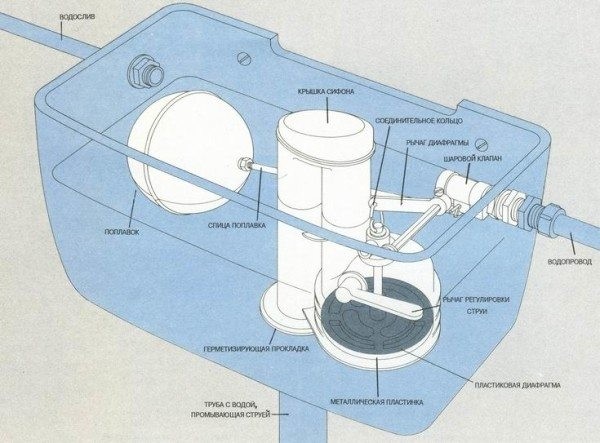

Одна из схем конструкции

Упомянутые детали взаимодействуют так:

• Наливной клапан представляет собой патрубок, встроенный в днище или боковую стенку сливного бачка. Снаружи на патрубок нарезается резьба, к которой с помощью фиксирующей гайки или другого фитинга крепится труба с холодной водой.
• С внутренней стороны клапана размещается запорный механизм, соединённый с коромыслом. К другому концу коромысла крепится поплавок – пластиковая емкость, которая поднимается при повышении уровня воды.
• Когда поплавок опущен, отверстие наливного клапана открывается. При поднятии поплавка коромысло постепенно смещается, и по достижению определенного уровня блокирует запорный механизм, прерывающий ток воды.
• Отдельно расположен механизм слива, который по нажатию кнопки открывает отверстие в нижней части бачка. Вода, поступая в чашу унитаза с большой скоростью, смывает ее содержимое в канализацию.

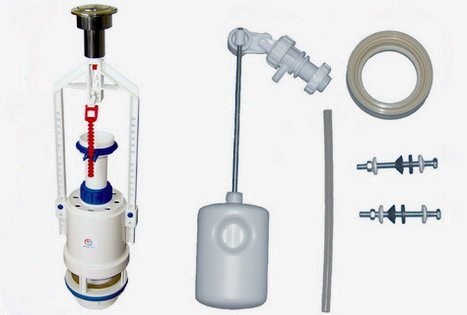

Фото запорной арматуры

Обратите внимание! Современные модели оснащены системой двойного слива: нажимая на одну кнопку, мы выпускаем всю воду, нажимая на другую – только ее часть.

• Сливной клапан обычно комплектуется так называемым переливом. Этот узел страхует нас от переполнения бачка: если запорный механизм по тем или иным причинам не срабатывает, вода не выливается наружу, а просто попадает в канализацию через приоткрытую нижнюю заслонку.

Несмотря на кажущуюся сложность, ремонт сливного механизма для унитаза может осуществить даже новичок. Для этого необходимо разобраться в особенностях установленной у вас конструкции и приобрести соответствующую деталь для замены. Ну, а чтобы вы не терялись в типичных ситуациях, ниже мы приведем ряд полезных рекомендаций.

Ремонт и обслуживание

Устранение неисправностей

В этом разделе мы расскажем, как отремонтировать сливной механизм в унитазе. Как правило, починка не вызывает особых сложностей, однако в ряде случаев приходится выполнять полную замену сливной арматуры.

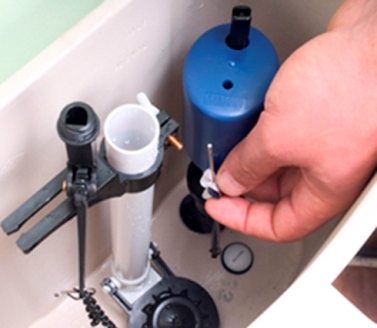

Поплавок должен быть герметичным, иначе система не будет работать

Если же проблема носит локальный характер, то действовать нужно по простой схеме:

Описание неисправности	Алгоритм ремонтных работ
Заполнение поплавка водой	Обычно это происходит в результате износа или механического повреждения. В качестве временной меры поплавок можно вынуть, тщательно просушить и заклеить влагостойким составом. При первой же возможности деталь нужно заменить, благо, цена ее минимальна.
Протечка в выпускном клапане	Чаще всего герметичность снижается с течением времени в результате утраты эластичности уплотняющими прокладками. На начальных этапах можно подрегулировать прижим клапана, но в дельнейшем понадобится либо замена прокладок, либо установка новой детали.
Неполадки в работе кнопки слива	В большинстве случаев подобные проблемы вызываются перекосом коромысла. Если эта деталь изготовлена из металла, то ее необходимо подогнуть таким образом, чтобы клапан открывался правильно. Пластиковое коромысло проще заменить.
Не поступает вода в бачок	Перед тем как снять крышку с бачка, перекрываем воду. Затем демонтируем подающий шланг и прочищаем его, удаляя загрязнения. Точно так же поступаем с впускным клапаном. Если данные манипуляции не помогли, проверяем работоспособность самого клапана и при необходимости выполняем его замену.

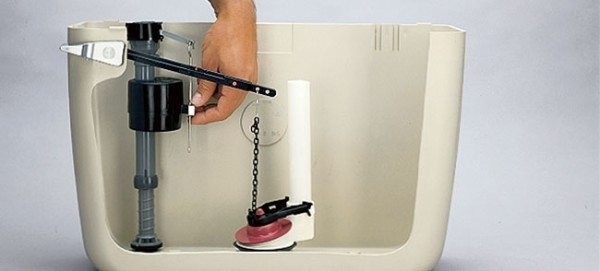

Регулировка осуществляется довольно просто

Замена механизма

Если же сломался сливной механизм в унитазе (т.е. описанные методы уже не помогают), то его всегда можно заменить.

Делаем это так:

• Приобретаем сливную арматуру той же модели, что и установленная у вас. Здесь очень важно точное совпадение, поскольку даже малейшие различия в габаритах могут привести к неработоспособности механизма.
• Перед тем как заменить сливной механизм в унитазе, перекрываем воду и опустошаем бачок.
• Снимаем крышку с бачка, предварительно вывинтив кнопку слива.
• Затем отсоединяем все шланги и демонтируем внутреннюю часть арматуры.
• Снизу отвинчиваем болты, которыми бачок крепится к основанию.
• Снимаем бачок, после чего извлекаем из него нижнюю часть сливного механизма.

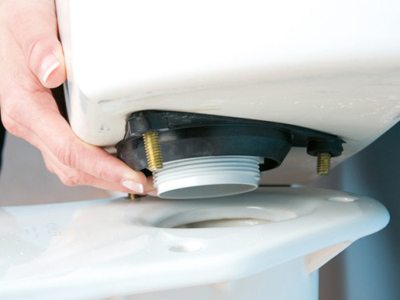

В ряде случаев для замены механизма приходится снимать весь бачок

Обратите внимание! Можно воспользоваться возможностью и провести очистку внутренних поверхностей унитаза, к которым в собранном виде очень сложно получить доступ.

• Далее в освободившееся отверстие устанавливаем новые детали.
• Возвращаем бачок на место, закрепляя его с помощью тех же болтов. Если крепеж за время эксплуатации проржавел, его стоит заменить.
• Продолжаем сборку механизма, а после ее завершения – присоединяем подводящие краны.

Далее подаем воду, следя за тем, чтобы не было протечек. Первый слив осуществляем со снятой крышкой, чтобы проверить работоспособность системы.

Устанавливаем все детали сливной арматуры

Если все в порядке – возвращаем крышку на место и фиксируем ее с помощью кнопки.

Заключение

Полная замена сливного механизма в бачке унитаза требуется сравнительно нечасто: в большинстве случаев работоспособность можно восстановить, исправив одну или несколько деталей. Но даже если система полностью вышла из строя, починить ее может и неопытный сантехник.

Видео в этой статье содержит более подробные рекомендации на этот счет, так что новичкам определенно стоит его изучить.
