Слив под раковину: особенности устройства и 3 этапа подключения

Самая главная часть раковины – это ее слив, так как именно он отвечает за её эффективную работу. Монтаж такого элемента вполне возможен своими руками, как и дальнейшее техническое обслуживание.

О чём и пойдёт речь в данной статье.

Фото всей конструкции слива под раковиной

Устройство

Перед выполнением монтажных работ необходимо ознакомиться со структурой сливной системы:

Общая конструкция

Схематическое устройство слива раковины

Обозначение на рисунке	Название
1	Входная решётка
2	Прокладка из резины
3	Дополнительный отвод
4	Фиксирующий винт
5	Сливное отверстие
6	Сифон
7	Гайка для стягивания
8	Прокладка конусного типа
9	Отвод в канализацию
10	Гайка подсоединения канализационного шланга
13	Крышка, закрывающая сифон
14	Прокладка из резины
1с, 3в, 12а, 12б	Уплотняющие прокладки

Также в зависимости от конструкции самой мойки система может быть дополнена подключением перелива к дополнительному отводу, обозначенному на рисунке как «3». Такое дополнение исключает возможность затопления комнаты, в которой установлен умывальник.

Структура слива, дополненного системой перелива

Совет: наличие перелива наиболее востребовано тогда, когда вы используете в раковине пластиковую пробку для закрытия сливного отверстия. Ведь в таких случаях невнимательность может привести к переполнению резервуара, а, следовательно, и затоплению помещения.

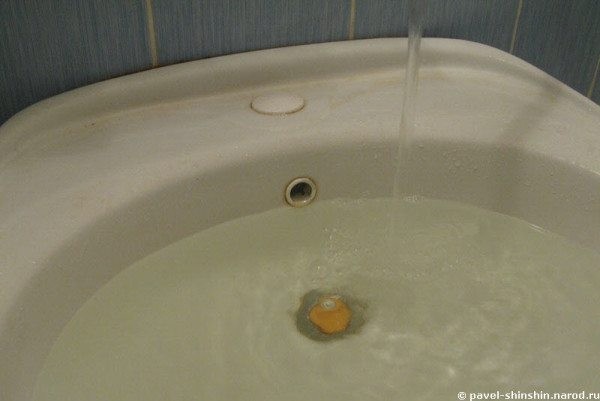

Отверстие перелива надёжно контролирует допустимый уровень воды в мойке

Высота слива раковины составляет обычно 530 мм, чего вполне достаточно для размещения сифона и гарантии достаточного напора.

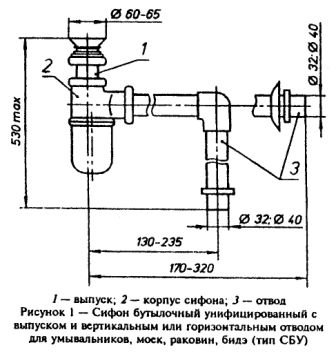

Размеры компонентов сливной системы

Фрагменты защиты

Если большая часть деталей слива предназначена для направления и герметизации выходящего потока, то некоторые являются съёмными, осуществляют защитные функции и нуждаются в постоянном уходе:

Фильтрационная решётка. Представляют собой металлическую или пластиковую сетку круглой формы, которая предназначена для предотвращения попадания крупных фрагментов пищи или других материалов в сливную систему. Без такого, на первый взгляд пустякового компонента, в канализационной трубе очень быстро сформируется мусорная пробка.

Защитная решётка из нержавейки

Сифон. Создаёт водяной затвор, препятствующий проникновению запахов из канализации в дом. Может быть трёх типов:

Название	Описание
Бутылочный	Наиболее распространённая на сегодняшний день модель. Хоть цена её и несколько выше, чем у других вариантов, зато она кроме осуществления гидрозатвора ещё и накапливает тот мусор, который смог пройти через фильтрационную решётку, увеличивая тем самым эксплуатационный срок канализационного стока. Имеет вид пластиковой бутылки с отводом и откручивающейся крышкой.
Гофрированный	Основное достоинство такого варианта – это возможность завернуть его в любое положение. Но при этом он не приспособлен для быстрой чистки и накапливает жир в своих складках.
Трубный	Представляет собой пластиковое колено, держащее водяной замок в своём изгибе. Преимуществом такого типа сифонов является возможность вывода его из-под самой раковины.

Совет: если нет никаких особых условий, при которых пространство под мойкой ограничено или должно оставаться пустым, то рекомендуется устанавливать бутылочный сифон. Возможность его очистки без необходимости демонтажа всего сливной системы значительно облегчит уход за сточной системой.

Бутылочная конструкция гидрозатвора

Монтажные работы

Установка слива раковины на кухне состоит из трёх этапов.

Совет: если вы желаете сэкономить место и установить настенную мойку над стиральной машиной, то вам лучше всего подойдет для выполнения такой задачи раковина со смещенным сливом, так как она оставляет пространство под собой пустым.

Полукруглая раковина с боковым сливом

Этап №1: подсоединение к раковине

Инструкция выглядит следующим образом:

Накладываем прокладку на сливное отверстие.

Сверху монтируем фильтрационную решётку.

На бортик выводного патрубка фиксируем прокладку из резины.

Прикладываем деталь снизу к сливному отверстию.

Продеваем болт через решётку и закручиваем его в резьбовое отверстие патрубка.

Этап №2: монтаж гидрозатвора

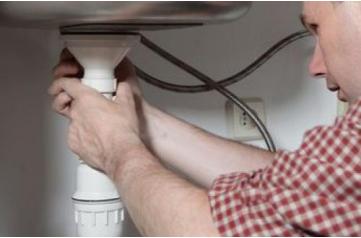

Подсоединение корпусной части сифона

На отвод монтируем гайку, а затем прокладку в виде конуса.

Далее нанизываем на него корпус водяного затвора до желаемой отметки.

Опускаем и закручиваем гайку руками, чтобы не сорвать резьбу.

Укладываем резиновую прокладку в крышку и прикручиваем её к нижней части прибора.

Совет: не используйте для герметизации крышки силикон, так как вам её ещё придётся часто откручивать. Лучше используйте для этого паклю или ленту ФУМ.

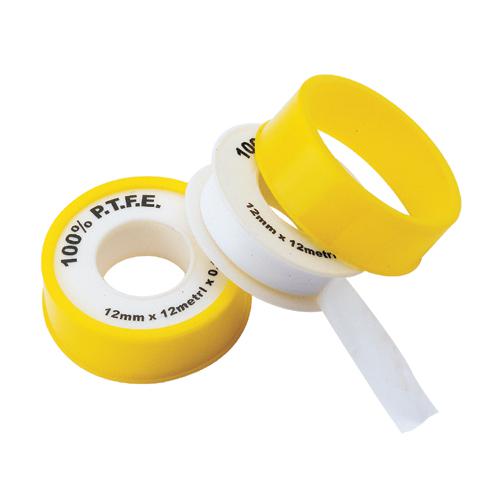

Образец ФУМ-ленты

Этап №3: подсоединение к канализации

Вставляем в канализационную трубу резиновую манжету, внутренний диаметр которой должен быть меньше внешнего диаметра отвода сифона. Это позволит предотвратить проникновение канализационных запахов в помещение.

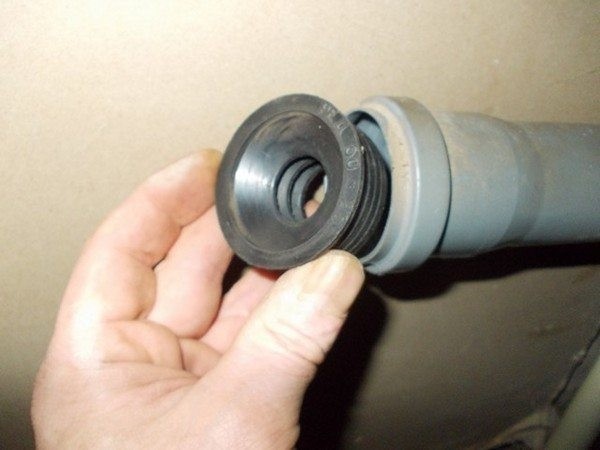

Установка резиновой манжеты

Фиксацию осуществляем при помощи конусной прокладки и гайки по типу того, как это происходило при подсоединении устройства к раковине.

Техническое обслуживание

Теперь разберёмся, как почистить слив в раковине в случае его засорения:

Кипяток, сода и уксус. Как очистить слив в раковине подручными средствами? Для этого достаточно вскипятить несколько литров воды, добавить в неё соды и уксуса, которые имеются на каждой кухне, и вылить содержимое в мойку. Такой метод примечателен не только своей дешевизной, но ещё и тем, что подходит для любых видов сифонов. Но, к сожалению, он не всегда срабатывает.

Экономный способ прочистки

Удаление мусора из сифона. Этот вариант идеально подходит для бутылочных моделей. Ставим пустую ёмкость под слив и откручиваем крышку гидрозатвора. Вычищаем её внутренние стенки и закручиваем обратно.

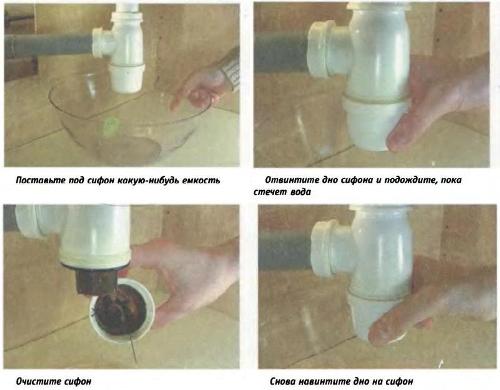

Как прочистить слив в раковине, оборудованный бутылочным сифоном



Вантуз. Ещё один метод, который подходит для любой конструкции водяных затворов – это использование специального приспособления, похожего на большую присоску.

Делаем так:

• Набираем полную раковину воды.
• Ставим вантуз чашкой на сливное отверстие.
• Несколько раз надавливаем и резко убираем. В этот момент за счёт давления мусорная пробка нарушает свою целостность, а хлынувшая вода смывает её остатки в канализацию.

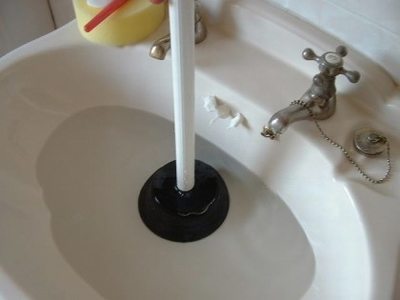

Прочистка слива вантузом

Вывод

Сливную систему под раковину установить не сложно, но очень важно при этом следовать вышеизложенным инструкциям. В обратном случае может образоваться течь, которая не даст эксплуатировать конструкцию в полной мере и вынудит повторить весь процесс заново. Также важно уметь прочищать слив, так как он периодически засоряется.

Работающая сливная система

Видео в этой статье ознакомит вас с дополнительной информацией, имеющей непосредственное отношение к рассмотренным материалам. Будьте внимательны в процессе сборки, и у вас всё получится.
