Система канализации в многоквартирном доме: устройство и методы монтажа

Планируя ремонтные работы, в которые включена замена канализации, подключение дополнительных устройств и приборов или перепланировку, необходимо понимать основные принципы устройства данной системы. Без четкого понимания принципов работы вы не сможете избежать множества ошибок в процессе монтажа. А цена таких ошибок, как правило, довольно высока, т. к. единственная возможность исправить это полностью переделать всю разводку.

Следует отметить, что устройство канализации в многоквартирном доме не представляется собой сложную систему. Задачи ее просты и интуитивно понятны: транспортировка сточных вод от точек водозабора, в роли которых могут выступать, умывальники, раковины, стиральные машинки, ванные чаши и т. д., до стояка.

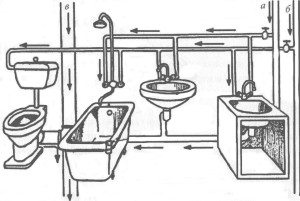

На фото – типовая схема

Обратите внимание!
Основная сложность устройства канализационного трубопровода в том, что сточные воды должны перемещаться самотеком, поэтому проект должен учитывать данное обстоятельство.

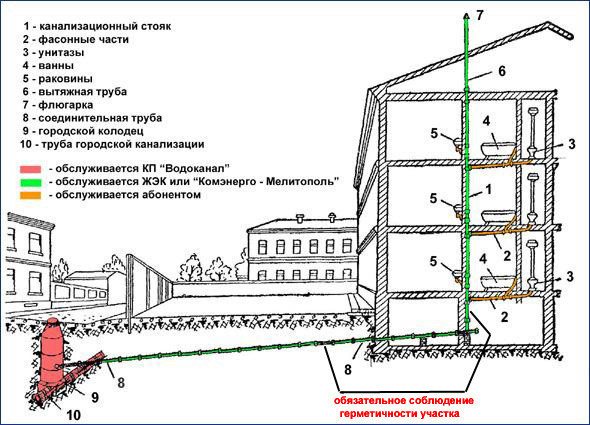

Канализации типового многоквартирного строения

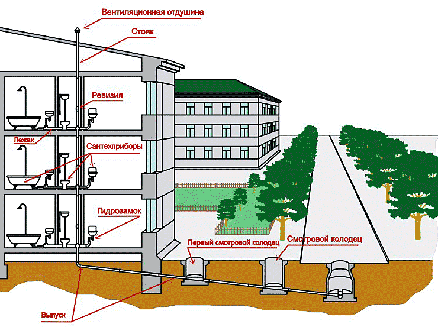

Структура канализационной сети

Дома, построенные по типовым проектам прошлого века, обычно предусматривают близкое размещение санузла и кухни, поэтому канализационный трубопровод в них одинаков.

Разводка, как правило, производится в следующей последовательности:

Под мойкой на кухне, как правило, начинается система;

Затем проходит в ванную;

Туалет, где и производится врезка в центральный стояк, идущий через все этажи строения.

Обратите внимание!
Стояк дома должен иметь вывод на крышу для того, чтобы обеспечить вентиляцию системы.

Монтаж системы должен основываться на следующих принципах:

• Основная задача системы – транспортировка сточных вод от приборов в каждой квартире в общий стояк;
• Работа системы основывается на принципе самотека без необходимости создании дополнительного давления;
• Для того чтобы организовать самотек, трубы необходимо располагать под углом;

Обратите внимание!
Угол наклона трубопровода регламентируют нормы и правила для канализации в многоквартирном доме.

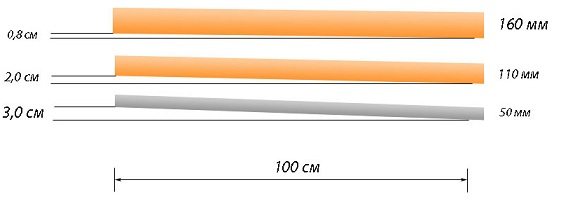

Параметры уклона

• Уклон должен быть сохранен по всей протяженности трубопровода. При отсутствии уклона на некоторых отрезках системы, особенно в поворотных участках, часто будет образовываться засор канализации в многоквартирном доме.

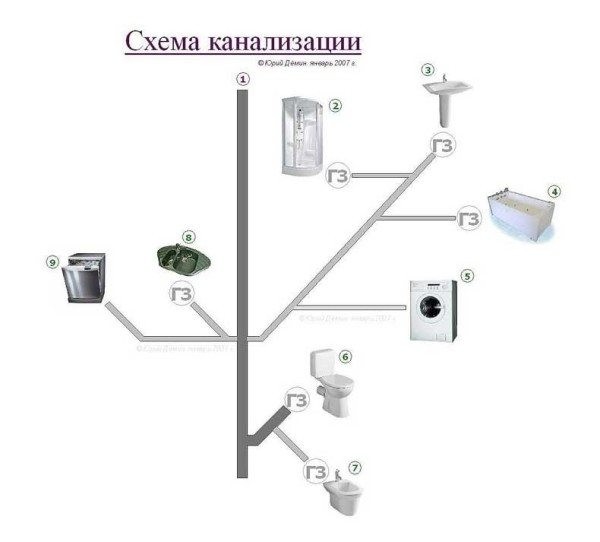

Схема канализационного трубопровода

Демонстрация разводки

Как правило, все сантехнические приборы в доме нуждаются в подключении к канализационному стояку, за исключением разве что полотенцесушителя и водонагревателя, которым сток не требуется.

Для организации канализационной системы в рамках одной квартиры обычно используют стандартную схему:

Канализационный стояк оборудуется крестовиной, которая снабжена тремя отводами, два из которых предназначены для соединения с тубами в 50 мм диаметром, а один для 100-миллиметровых труб;

Основная магистраль системы диаметром в 10 см используется для организации канализационного стока унитаза;

Одна из магистралей диаметром в 5 см необходима для подключения приборов, которые располагаются в помещение ванной, это могут быть: ванная, душевая кабина, умывальник и т. д.;

Вторая пятисантиметровая магистраль нужна для организации слива прибора в кухне, в качестве которых выступают, как правило, мойка, посудомойка и т. д.;

Остальные трубы в системы являются разветвлением магистралей к подключаемой сантехнике. Последовательность соединения в данном случае определяется только местом установки дополнительной сантехники.

Обратите внимание!
В квартирах с достаточно большой площадью может оснащена двумя выводами канализационного стояка, особенно если планировкой предусмотрена удаленное расположение санузла и кухни.

Ремонт канализации

Разводка в помещениях санузла

Ввиду того, что пока не придумано вечное оборудование, в свое время каждый хозяин столкнется с тем, что понадобится ремонт канализации в многоквартирном доме.

Подбор труб

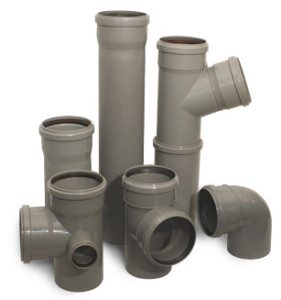

Разновидности труб

Современные домовладельцы уже давно не устанавливают чугунные трубы, большинство из них предпочитают пластик.

Для канализации подойдут следующие типы труб:

• ПВХ – полихлорвиниловые;
• ПНД – полиэтиленовые;
• PPRC – полипропиленовые.

Совет. Принципиальной разницы между данными типами материалов нет.
Из них может быть создан как канализационный трубопровод, так и ливневая канализация в многоквартирном доме.

Технология сборки

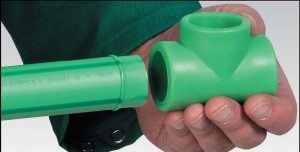

Соединение труб из пластика

Инструкция, оговаривающая то, каким образом следует собирать трубы своими руками, предельно проста и понятна:

• Каждая труба с одной из своих сторон оснащается соединительной канализационной муфтой с уплотнителем из мягкой резины;
• Соединительные элементы системы, именуемые фитингами, обладают такими же муфтами;
• Для организации стыка требуется пустой конец трубы без муфты соединить с муфтой фитинга или трубы. Резиновое кольцо такой муфты станет гарантией герметичности соединения;
• Специалисты рекомендуют загонять трубу до упора, а после подвинуть ее назад на расстояние не более 1 см. Такой метод обеспечивает демпферный зазор, который позволит скомпенсировать линейные расширения.

В том случае, если сантехнический прибор настолько удален от канализационного стояка, что нет возможности организоваться перемещение воды самотеком, необходимо установить в системе канализационный насос.

Правила пользования

Правила пользования необходимо объяснять и детям

Существуют правила пользования канализацией в многоквартирном доме, исполнять которые просто обязан каждый пользователь канализационной системы для того, чтобы избегать поломок и засоров.

Унитазы раковины и умывальники должны содержаться в чистоте;

Хозяева должны следить за исправностью собственных сантехнических приборов и не допускать поломок;

Запрещается выливать в систему легковоспламеняющиеся жидкости и кислоты;

Не допускать бессмысленного расхода воды, ее постоянного потока или протечек;

Запрещается выбрасывать в сток пищевые отходы;

Запрещается при засоре канализационной системы производить слив до того, как будет произведена чистка канализации в многоквартирном доме;

Запрещается выбрасывать в сток строительный мусор, песок, сухие строительные смеси и их остатки, ветошь, предметы гигиены, за исключением туалетной бумаги, стекло, предметы из дерева и металла;

Оберегать трубы и сантехнические приборы от механических ударов и серьезных нагрузок;

Для очистки пластикового трубопровода снаружи пользоваться мягкой влажной ветошью;

Совет. Ни в коем случае не следует использовать для поверхностной чистки металлические щетки.

При засорах пластмассовых труб нельзя использовать стальную проволоку, такая чистка производится тонкой полиэтиленовой трубой или жестким резиновым шлангом.

Канализация необходима для отвода сточных вод и жидких отходов и с правилами ее использования должны быть ознакомлены все члены семьи, и дети в том числе.

В заключение

Организация стока в высотках

Если вы планируете производить капитальный ремонт с полной заменой канализационных труб, тогда вам поможет видео в этой статье с подробным описанием всех этапов производства работ. Но главное правило данного процесса – все делать хорошо и качественно, поскольку исправная работа канализации – это залог комфортного проживания в многоквартирном строении.

А помимо правильного производства ремонтных работ, необходимо также правильно использовать данную систему, исключая поломки и засоры в системе.
