Схема вентиляции дома: особенности выбора и реализации

0 382

В этой статье мы расскажем о том, какие схемы вентиляции в многоквартирном доме или загородном коттедже актуальны на сегодняшний день. Кроме того, мы рассмотрим то, какие требования предъявляются к этим схемам и как те или иные модификации вентиляционных систем изготавливаются своими руками.

Построение эффективных вентиляционных систем до недавних пор было востребовано в основном при промышленном строительстве многоэтажных зданий. В настоящее время аналогичные схемы на профессиональном уровне применяются при проектировании малоэтажных индивидуальных объектов жилищного назначения. И это неудивительно, так как мало построить новый дом, необходимо обеспечить в нем свежесть воздуха и оптимальный микроклимат.

Схема вентиляции дома: особенности выбора и реализации

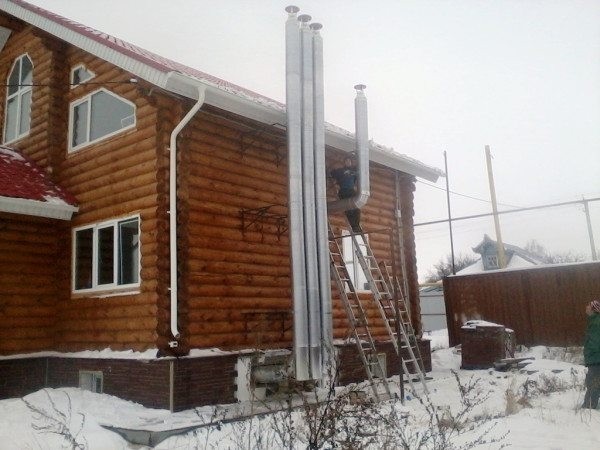

На фото – полный набор воздуховодов, включая вытяжку для отработанных газов

Необходимость воздухообмена в помещении

Содержание статьи:

Схема вентиляции дома: особенности выбора и реализации

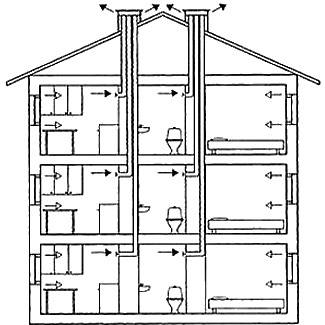

Эффективные схемы вентиляции в многоквартирном доме могут быть использованы и при обустройстве коттеджа

Профессионально разработанная вентиляция – это не прихоть, а необходимость. Ведь избыточная или недостаточная влажность воздуха, в сочетании с недостатком кислорода и избытком углекислого газа, может стать причиной сонливости, головных болей и даже обострения хронических болезней.

Еще хуже дело обстоит тогда, когда в доме эксплуатируются нагревательные или отопительные приборы, которые в немалой степени расходуют кислород. Неприемлемый уровень влагосодержания также недопустим, так как чрезмерно сухой воздух провоцирует плохое самочувствие, в то время как слишком влажный воздух становится причиной сырости и появления болезнетворных микроорганизмов, таких например как плесень.

Отсутствие эффективного воздухообмена в помещении грозит появлением целого ряда загрязнений, оказывающих негативное воздействие на самочувствие и здоровье человека.

Что может угрожать здоровью при отсутствии вентиляции:

  • Углекислый газ – это естественный продукт метаболизма человека. В небольшой концентрации такие примеси в воздухе безопасны, а в большой концентрации могут привести к дискомфорту и обморочному состоянию.
  • Угарный газ в малых количествах безопасен, но при повышенной концентрации вызывает тошноту головокружения. При чрезмерной концентрации газа возможен летальный исход.

Концентрация угарного газа может быть вызвана эксплуатацией отопительного оборудования с открытым пламенем и с недостаточно эффективной системой дымоудаления.

  • Оксид азота – проникает в помещение с близлежащих автомобильных дорог во время проветривания посредством открытых окон. Превышенная концентрация негативно сказывается на состоянии дыхательных путей и на общем самочувствии человека.
  • Испарения формальдегидов – это токсичная примесь, которая появляется в воздухе при использовании в помещении новой недорогой мебели, изготовленной из ДСП. Кроме того, такие испарения в некоторых случаях могут выделяться с поверхности некоторых стройматериалов.
  • Радон – токсичный газ без запаха, хорошо растворимый в воде. Радон скапливается в плохо вентилируемых подвалах и цокольных этажах и может стать причиной целого ряда заболеваний.
  • Дым сигарет опасен как для курильщика, так и для окружающих людей, выводиться только с помощью эффективно работающей вентиляции.
  • Пыль – самый проблемный вид загрязнения воздуха, так как есть множество путей ее проникновения в помещение. Качественно построенная вентиляция с приточными фильтрами не пропускает пыль извне, делая проживание в доме более комфортным.

Как мы могли убедиться, необходимость в вентиляции дома очевидна. Осталось рассмотреть актуальные на сегодняшний день схемы и выбрать лучший вариант.

Актуальные разновидности

Все типы вентиляции строительного объекта можно подразделить на схемы естественного типа и на схемы, основанные на принудительном действии.

  • Естественная (пассивная) вентиляция – это наиболее распространённая разновидность, когда речь идет о строительных объектах, возведенных двадцать и более лет назад.

Как правило, системы естественного типа работают по приточно-вытяжной схеме, когда через один патрубок изнутри наружу выводится отработанный воздух, который замещается таким же объёмом воздуха, приходящего через приточный патрубок.

Схема вентиляции дома: особенности выбора и реализации

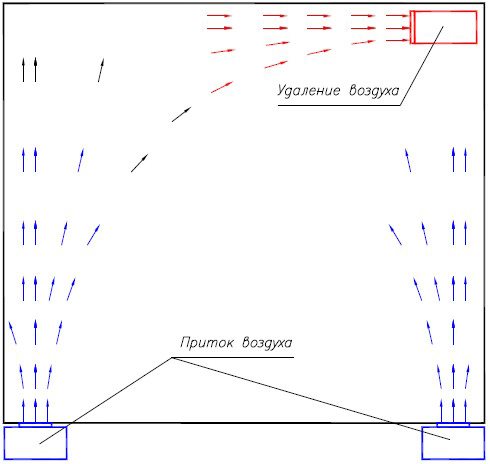

Принцип действия пассивной вентиляции

Правильно спроектированная система теоретически эффективна и характеризуется высокой производительностью. Но в действительности, системы естественного типа имеют больше недостатков, чем преимуществ.

Так как воздухообмен основан на разнице давлений и температур снаружи и внутри здания, с потеплением и похолоданием производительность системы меняется, и этот процесс очень непросто контролировать.

  • Принудительная вентиляция лишена ранее описанных недостатков, поскольку за счет применения лопастных вентиляторов с регулируемым числом оборотов, можно контролировать интенсивность воздухообмена, независимо от погодных условий.

Схема вентиляции дома: особенности выбора и реализации

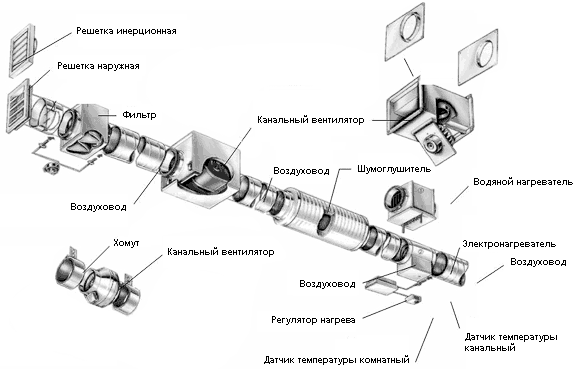

Конструктивные элементы для устройства промышленных вытяжек

  Важно: Разумеется, цена систем принудительного действия более высокая, так как применяется специальное механизированное оборудование. Опять же, такие системы технически сложные, а потому им требуется квалифицированное эксплуатационное обслуживание.

Еще одним преимуществом принудительной вентиляции является возможность ее совмещения с отопительным оборудованием или с установками кондиционирования помещений.

Устройство естественной вентиляции в загородном доме

Схема вентиляции дома: особенности выбора и реализации

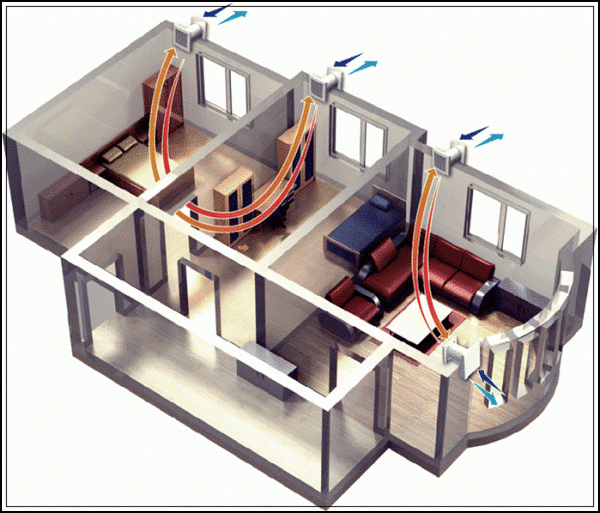

Схема вентиляции в частном доме на основе встроенных в стену вентиляторов

Инструкция устройства пассивных систем вентиляции во многом определяются такими особенностями строительного объекта как площадь и конфигурация помещений. Кроме того, при проектировании следует учесть наличие цокольного этажа и подвала, которые также нуждаются в интенсивном воздухообмене.

Оптимальным вариантом является планирование пассивной вентиляции одновременно с проектированием строительного объекта. Впрочем, если предстоит нормализовать воздухообмен в уже эксплуатируемом здании (а так чаще всего и бывает) есть действенные методы, позволяющие добиться успешных результатов.

Схема вентиляции дома: особенности выбора и реализации

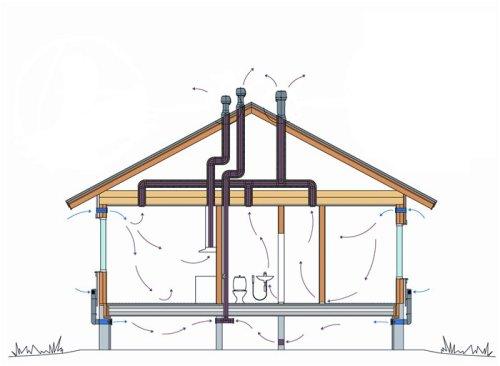

Схема устройства вентиляции в эксплуатируемом здании

Например, на схеме, приложенной к тексту, мы можем видеть, как пассивная вентиляция реализуется в уже эксплуатируемом доме с минимальными изменениями планировки. Внесенные изменения ограничиваются установкой вытяжных воздуховодов, а также монтажом дверных решеток, вытяжек и воздухозаборников.

Все переделки строительного объекта в данном случае ограничиваются устройством технологических отверстий в стенах и перекрытиях. Поэтому такая работа вполне может быть выполнена своими руками без привлечения квалифицированных специалистов.

О том, как правильно пробить отверстия большого диаметра в кирпичных стенах можно узнать из соответствующих статей, представленных на нашем портале.

Важно: Если необходимы технологические отверстия, проделанные под диаметр труб, можно воспользоваться услугой алмазной резки. Несмотря на высокую стоимость, такие отверстия будут в точности повторять очертания воздуховодов, а потому не придётся тратить время на проведение штукатурных работ.

Особое внимание при разработке схемы вентиляции в жилых помещениях нужно уделить параметрам воздуховода.

Существует немало формул и алгоритмов, по которым проводятся расчеты этих величин. Для того чтобы не заострять ваше внимание на этой теме, отметим, что для помещений с площадью до 50 м² будет достаточно воздуховодов, изготовленных из труб с диаметром до 100 мм.

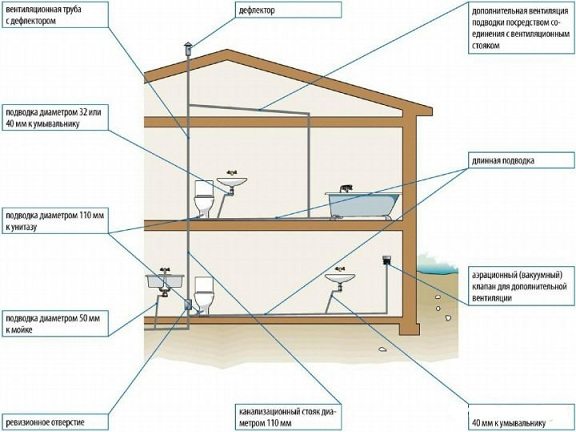

Схема вентиляции дома: особенности выбора и реализации

Схема удаления неприятных запахов из канализации

Какие материалы применять для изготовления воздуховодов? Этим вопросом задаются многие строители, впервые мастерящие вентиляцию. В отличие от принудительных систем, в пассивных схемах особых требований к типу материалов, использованных при устройстве воздуховодов нет.

Проще всего использовать канализационные ПВХ трубы раструбного типа серого или оранжевого цвета. Такие материалы просты в плане обработки, так как их несложно резать обычной ножовкой. Кроме того, раструбное соединение, несмотря на свою простоту, демонстрирует высокую степень герметичности.

И, что самое главное, в отличие от металлических труб, полимерные аналоги меньше склонны к образованию конденсата.

Важно: Для того чтобы добиться оптимального комфорта проживания, систему приточно-вытяжных воздуховодов должна дополнять эффективная схема вентиляции канализации в частном доме. Такой подход к организации воздухообмена в строительном объекте позволят объединить все каналы в единую систему и таким образом снизить себестоимость проведенных работ и израсходованных при монтаже материалов.

Устройство вентиляции принудительного действия в загородном доме

Схема вентиляции дома: особенности выбора и реализации

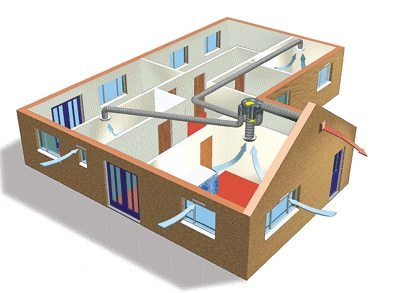

Система с единым блоком вентиляторов

Инструкция устройства таких систем во многом сходна со строительством схем пассивного действия. Но, есть существенное отличие: принудительные схемы строятся с применением механизированных нагнетателей – лопастных вентиляторов.

Схема вентиляции дома: особенности выбора и реализации

Система с несколькими отдельными вытяжками

Актуальные сегодня схемы принудительной вентиляции можно подразделить на следующие типы:

  • Системы, разработанные на этапе проектирования строительного объекта, обустраиваются с использованием полноценных воздуховодов и общего блока вентиляторов.
  • Системы, реализованные в уже эксплуатируемом доме, основаны на применении моторизированных вытяжек малой мощности, которые устанавливаются в каждой отдельно взятой комнате. Приток воздуха в данном случае строится по пассивному методу.

Вывод

Итак, теперь, когда мы в общих чертах рассмотрели особенности реализации популярных систем воздухообмена в жилом доме, вы можете решить, какая схема соответствует вашему строительному объекту.

Остались какие-либо вопросы, требующие пояснений? Больше полезной информации можно найти, посмотрев видео в этой статье.
