Сэндвич-панели: что это такое, виды, способы соединения, монтажа, свойства, таблицы размеров и веса

Затягивать строительство на несколько лет не у всех есть желание и возможность. Тем более что необходимости давно нет. Есть несколько технологий быстрого строительства. В лидерах — каркасы. При минимуме затрат очень быстро получаем полноценное здание. Но каркас — это только полдела. Надо еще обшивку выбрать. Один из вариантов — многослойные материалы. Их называют сэндвич-панелями. Размеры сэндвич-панелей позволяют еще больше сократить сроки строительства, потому что получаем сразу здание с наружной, а иногда и с внутренней отделкой.

Что такое сэндвич-панели

Сэндвич-панели — модульный строительный материал, предназначенный для обшивки зданий и сооружений, которые строятся по каркасной технологии. Состоят из трех слоев: двух листов жесткого материала и утеплителя между ними. Использование этого материала в разы ускоряет отделку и возведение зданий, так как сразу монтируется и наружная обшивка, и утеплитель, и внутренняя обшивка. А еще, размеры сэндвич-панелей позволяют перекрыть кровлю довольно большого дома без горизонтальных швов — максимальная длина сэндвич-панели может быть 12 метров. Более чем достаточно для двускатной кровли. Вопрос только в транспортировке, но это другая история.

Так выглядит дом из сэндвич-панелей

Итак, конструкция трехслойная. Слои склеиваются и одновременно прессуются. Есть два способа прессования — холодное и горячее. В любом случае держатся слои надежно. Оторвать друг от друга без применения механизмов не получается.

Сэндвич-панель — это строительный материал для обшивки каркасов. Состоит из двух листов жесткого материала, между которыми находится слой утеплителя

По назначению есть сэндвич-панели стеновые и кровельные. Отличаются обычно внешне, толщиной используемых материалов и типом профиля. Есть гладкие плиты, есть с разными типами профилей. Кровельные есть с рифлением по типу профлиста, а есть очень похожие на металлочерепицу.

Есть еще варианты специального назначения. Например, для гаражных ворот. Обычно это стальные листы, но с покрытием пуралом или каким-то другим стойким к повреждениям полимером. Отличаются они формой замка. Такие ворота обычно делают подъемными, так что замки имеют иную форму. И продольные края не открытые, а закрытые тем же стальным листом, который изгибают, формируя плавный скос.

Как выглядит сэндвич-панель зависит от материалов и способа его покраски

Стеновые сэндвич-панели могут быть гладкими и с рифлением. Оно есть традиционное (волна, трапеция, мелкое рифление), а есть более декоративное — под камень, кирпичную кладку и даже дерево.

Виды рифленого листа

Cтеновые сэндвич-панели компании «Хэдда»

В общем, внешний вид сэндвич-панелей может быть различным.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

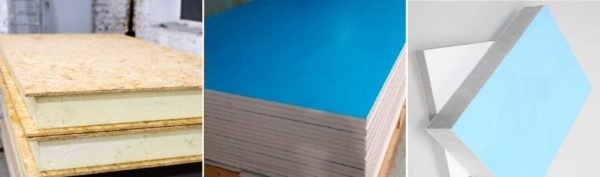

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Например, при возведении складских и производственных, подсобных помещений, обе стороны — стальные листы. Покрытие и профиль внутренних и наружных листов могут быть разными под необходимые задачи. При обшивке наружных стен частных домов, снаружи может быть металл, а внутри ГВЛ, ГКЛ, ДСП, ОСБ. Смотря, что владелец выбрал. Для перегородок существуют варианты с двух сторон имеющие ДВП, ГКЛ, ОСБ и ДСП или их комбинации. Материал тем и хорош, что есть разные варианты как по характеристикам, так и по внешнему виду и по цене.

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

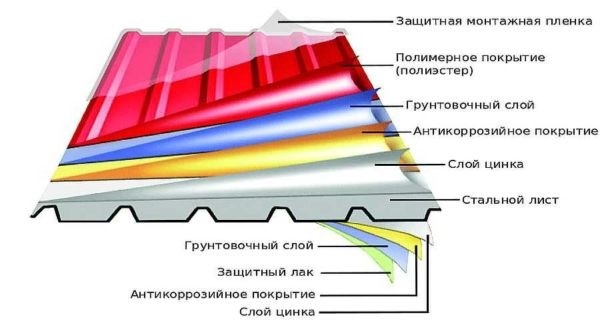

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли. Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

  Предприятия стараются сделать защитное покрытие как можно более надежным

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

  Цвета могут быть самыми разными. Большая часть покрытий позволяет выбирать любой цвет из таблиц RAL

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Можно и профилированные сэндвич-панели взять для обшивки каркаса. Некоторые выглядят точно как вагонка, но есть и более интересные варианты. Правда, и по цене они «более интересные».

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Размеры сэндвич-панелей

Нормативов по данному виду строительного материала нет, поэтому при желании, можно найти или заказать те размеры сэндвич-панелей, которые вам больше подходят. Многие производители на это идут. Не факт, что крупное предприятие будет делать небольшую партию под ваши запросы, но с мелкими можно договориться. Хотя, и с крупными можно переговорить.

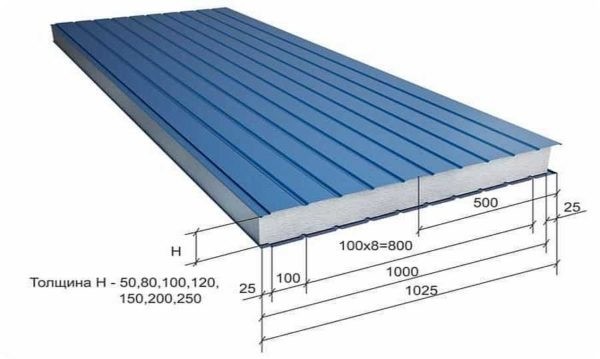

Размеры сэндвич-панелей смотрите у каждого конкретного производителя

Скорее всего, «заказные» размеры сэндвич-панелей выйдут дороже (в пересчете на квадратный метр). Но это может быть оправдано. Меньше отрезков/отходов, меньше затраты в итоге. В общем, надо считать и смотреть. А вообще, максимальные и минимальные габариты у каждого предприятия свои. Зависят они от имеющегося оборудования. В таблице свели наиболее часто встречающиеся размеры сэндвич-панелей. Их разделили по назначению — стеновые и кровельные. Так как они обычно отличаются.

 Длина Полезная или рабочая ширина Толщина

Стеновые	от 2000 мм до 12 000- 14 000 мм	1000 мм 1150 мм 1190 мм	от 30 мм до 250 мм
Кровельные	от 2000 мм до 16 000 мм	1000 мм 1150 мм	от 50 мм до 220 мм

Обратите внимание, указывается «рабочая» или «полезная» ширина. По факту размер каждой панели будет чуть больше — как раз за счет замка. При расчете количества вам нужна будет именно рабочая ширина. А фактическая потребуется для транспортировки, но ее редко кто указывает. Можно уточнить у продавцов. А в среднем, можно накинуть по 15 см. Этого больше чем достаточно.

Еще один момент. Не у всех производителей есть все указанные в таблице размеры сэндвич-панелей. Это «сборные» результаты. Выбраны значения, которые чаще всего встречаются. Но одно предприятие предлагает только одну ширину, другое — два или все три варианта. Точно также не все могут сделать лист длиной 12 метров. У кого-то максимум — 6,3 метра. Так что снова-таки мониторьте ситуацию в вашем регионе.

Характеристики

Как вы понимаете, говорить о характеристиках сэндвич-панелей «в общем» сложно. Слишком разные могут применяться материалы. И «обшивка», и утеплитель, и толщина всех слоев. Все это разное. И характеристики каждого из компонентов изменяются в широком диапазоне. Поэтому конкретные свойства стоит смотреть уже когда определились с производителем. А пока, чтобы можно было сориентироваться, приведем данные одного из них. Кстати, можете посмотреть таблицы в пункте про типы утеплителей. Это данные с одного из сайтов. В этом разделе приведем данные другого производителя. Заодно сможете оценить разбег значений.

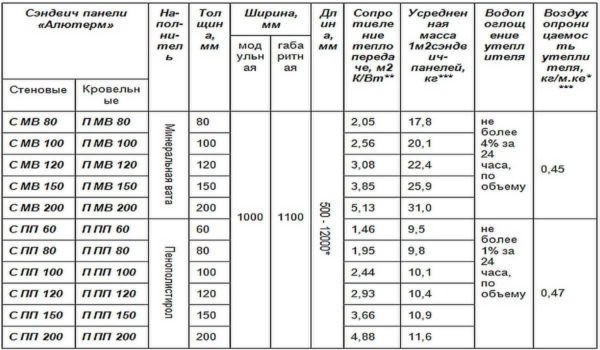

Стеновые сэндвич-панели — технические характеристики одного из производителей

Если сравните две таблицы, то увидите, что в первом случае более высокое теплосопротивление имеет сэндвич с пенополистиролом. Во втором, наоборот — более «теплой» оказалась базальтовая вата. И никто при этом не врет. Просто используют они разные материалы. Вот и все.

Еще может быть интересна несущая способность. Тут ситуация примерно такая же, как с тепловым сопротивлением. Зависит от металла, наличия или отсутствия рельефа, его формы и размеров. Также свою лепту вносят утеплитель и способ соединения слоев. В общем, критериев тоже немало. Так что, значения надо узнавать по конкретному материалу. А таблицу даем только для справки, чтобы вы могли примерно оценить возможную нагрузку.

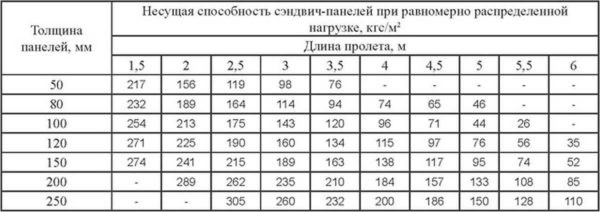

Несущая способность вполне достойная

Как видите, вполне приличная несущая способность. Это дает возможность делать из сэндвич-панелей не только стены и кровлю, но и перекрытия. Неплохой способ ускорить стройку.

Соединение сэндвич-панелей между собой

Соединяются между собой сэндвич-панели при помощи замков. Замки стеновых и кровельных отличаются, причем значительно. В кровельных с одной стороны специально сделан выпуск стали в форме волны. Он «надевается» на выступ предыдущего листа. Так и происходит соединение. В стеновых же панелях замок сделан по принципу шип-паз. Причем, лучше если по такому принципу соединяется не только наружная обшивка, но и утеплитель.

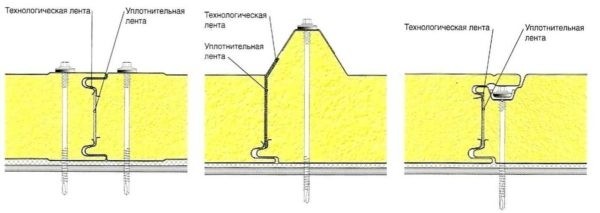

Соединение сэндвич-панелей между собой: замки разной сложности

Вообще, во всей конструкции именно стыки панелей — самые слабые места. Не только в смысле безопасности, но и в смысле сохранения тепла. Первые панели были с соединением только металлических листов, а утеплители просто стыковались. Но швы промерзали, поэтому стали усложнять форму, создавая лабиринты. Также при соединении используются дополнительные уплотняющие ленты, чтобы уже точно избежать продувания и промерзания.

Стеновые панели при вертикальном монтаже должны фиксироваться. При горизонтальном это не обязательно. Также обязательна установка крепежа при настиле сэндвичей на кровле

В некоторых случаях используется дополнительная фиксация — саморезы или шпильки. Некоторые формы замков позволяют крепеж делать скрытым, в других он устанавливается сверху. По типу монтажа профлиста и металлочерепицы.
