Съемник шаровых опор своими руками

Самодельный съемник шаровых опор: 19 фото пошагового изготовления своими руками.

Предлагаем Вашему вниманию самодельное приспособление — съёмник для шаровых опор сделанное умельцем Александром Панковым.

Материалы:

• Кусок трубы.
• Отрезок швеллера — 140 мм.
• Шпилька — 12 мм.
• Гайки под шпильку — 2 шт.
• Муфта на шпильку — 1 шт.

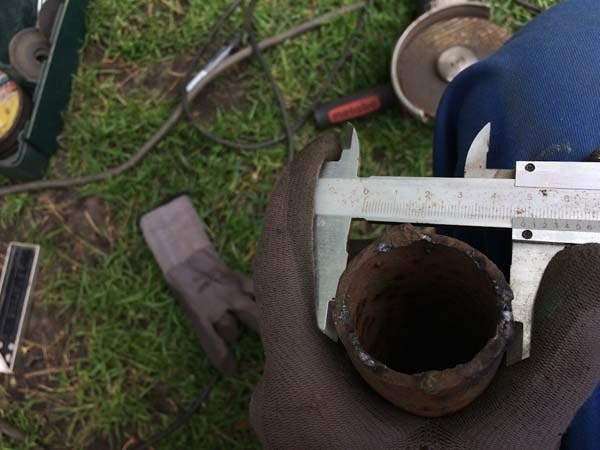

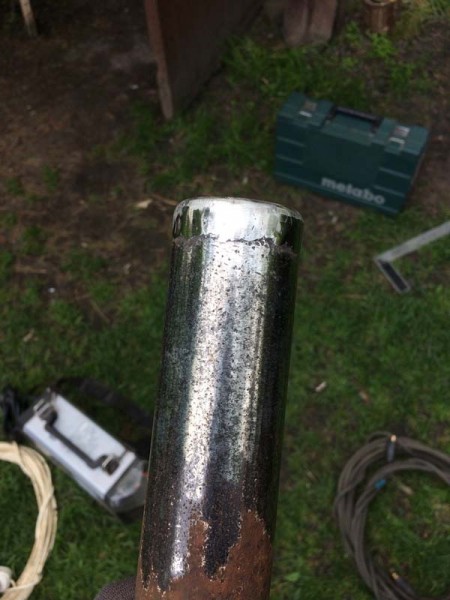

Берем трубу, торцуем с одной стороны.

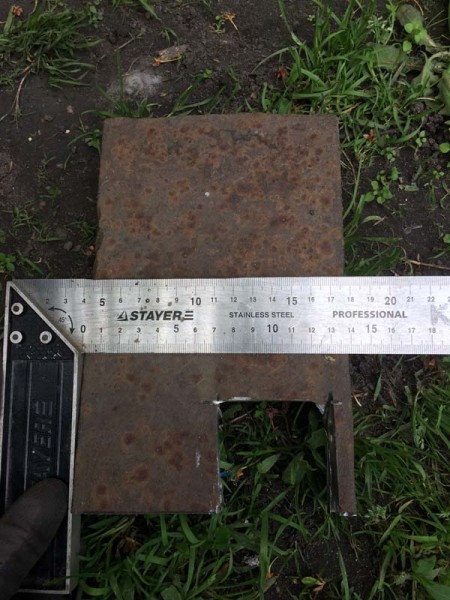

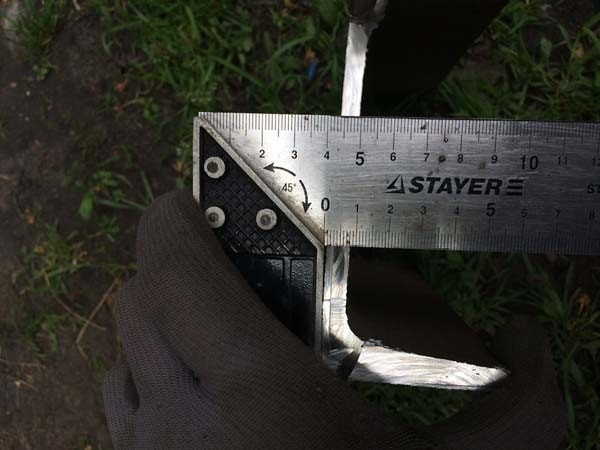

Из куска швеллера вырезал две заглушки под трубу.

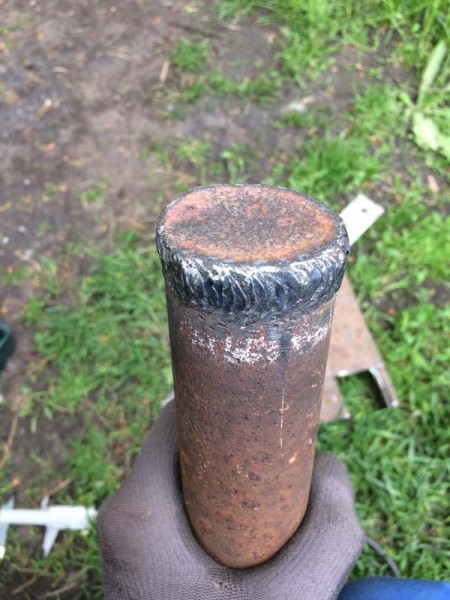

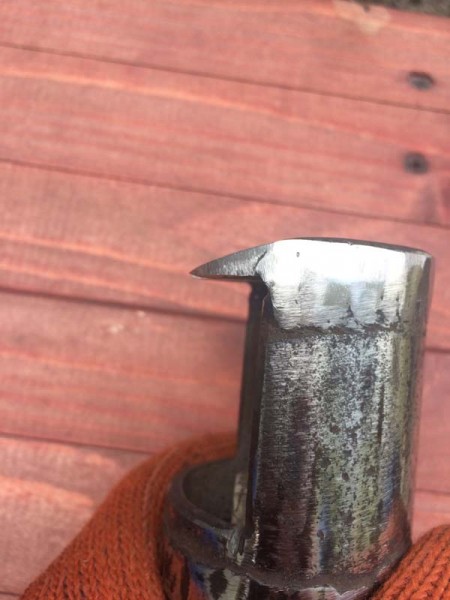

Заварил с одной стороны заглушку.

Шлифуем.

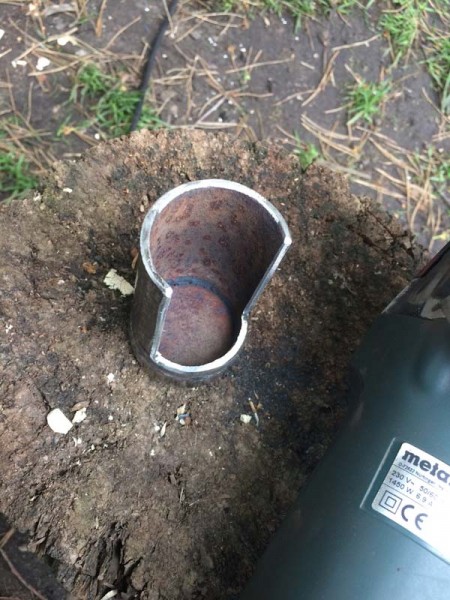

Отрезал от трубы заготовку длиной 10 см, в заготовке вырезал стенку.

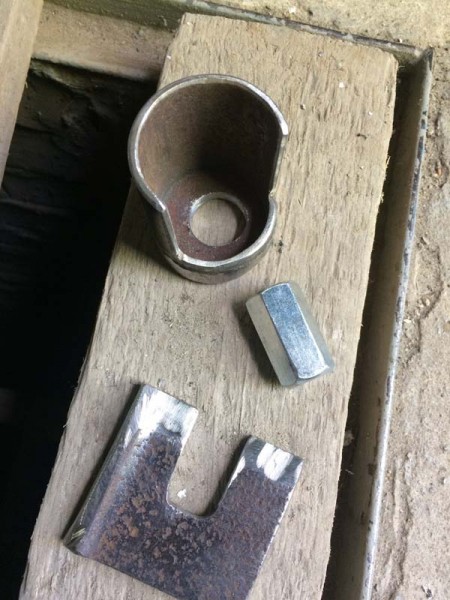

Из куска пластины сделал вторую заглушку и вырезал в ней паз для «пальца шаровой», а в уже приваренной заглушке сделал отверстие под муфту.

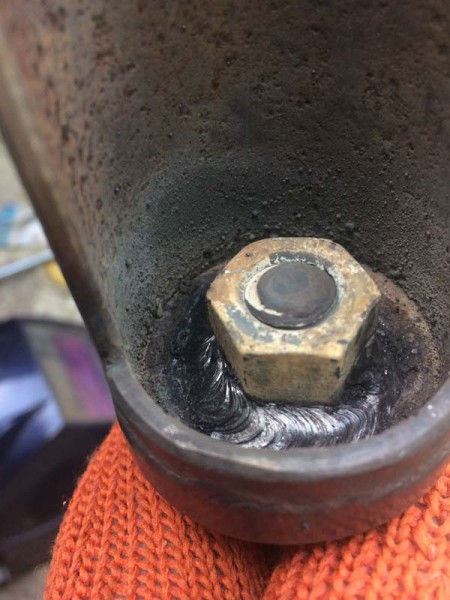

Муфту приварил с двух сторон.

Прихватил.

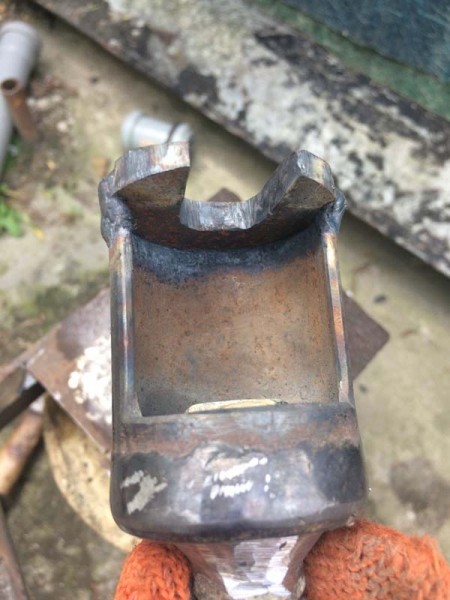

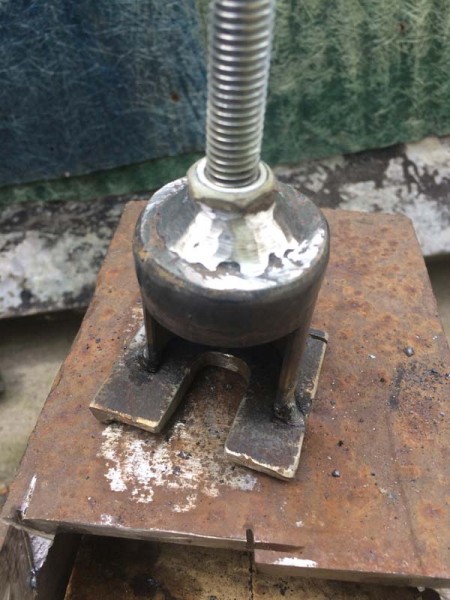

Срезал лишний металл по форме трубы, и обварил.

Приварил пару гаек.

Шлифуем.

Загрунтовал.

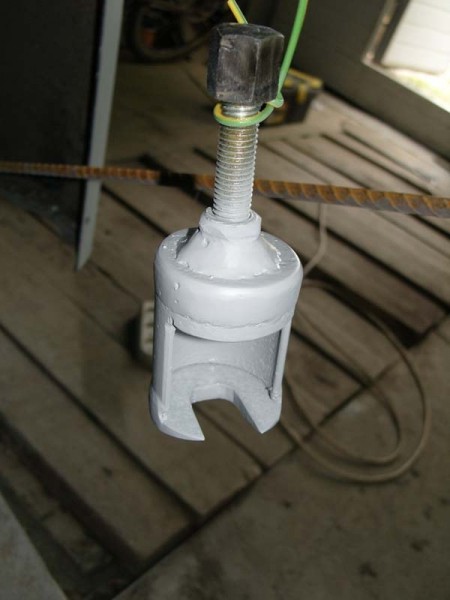

Покрасил.

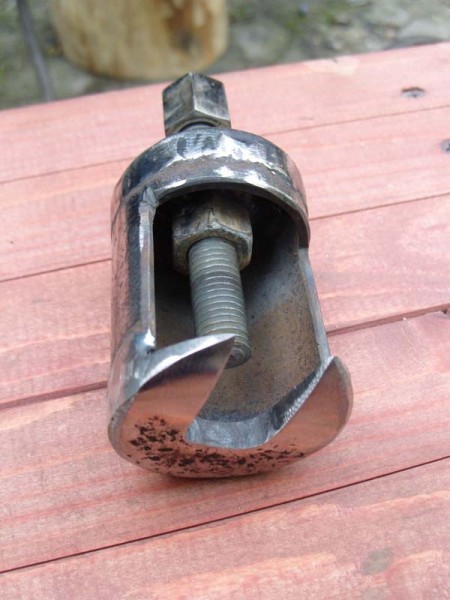

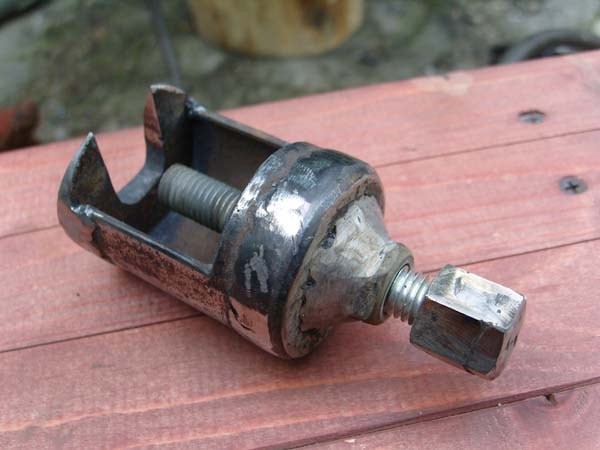

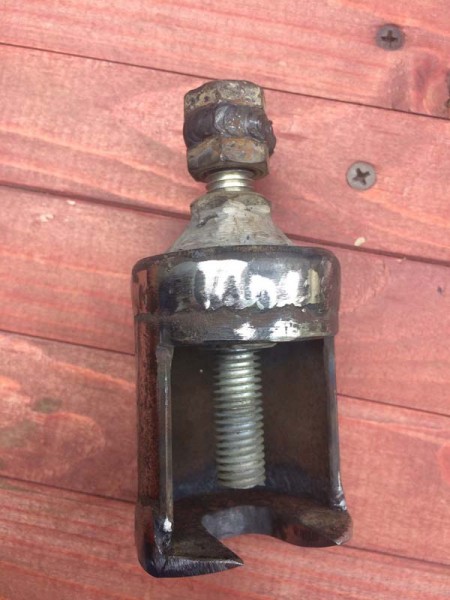

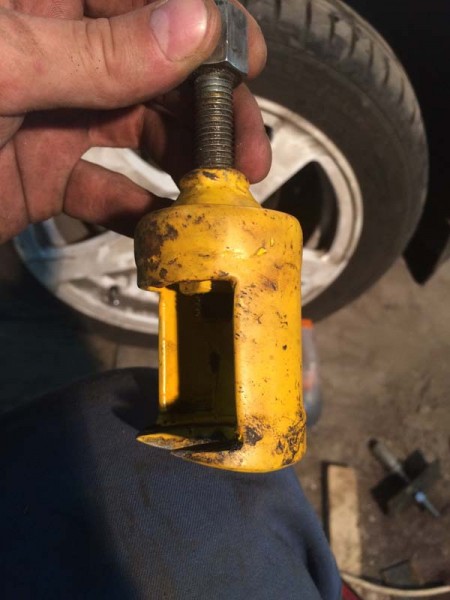

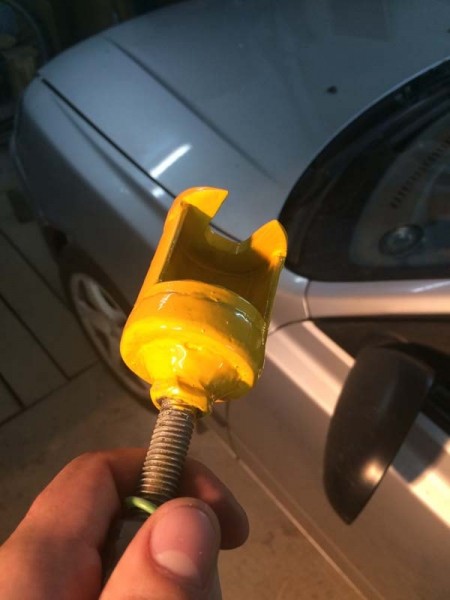

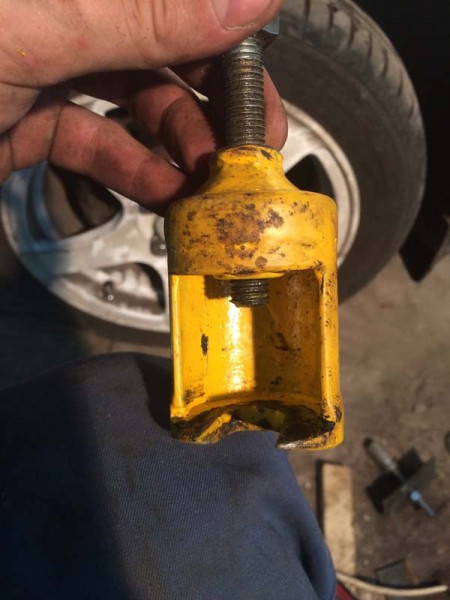

Вот такой съемник для шаровых опор сделанный своими руками, приспособление опробовано в работе, самоделкой доволен.

Автор: Александр Панков.
