Сделал ветрогенератор из мотор колеса (фото + описание)

Самодельный вертикальный ветрогенератор сделанный из мотор-колеса: фото ветряка с описанием.

.

Автор самоделки решил протестировать возможность использования мотор-колеса от велосипеда в качестве ветрогенератора.

Мотор-колесо для велосипеда или скутера, состоит из тягового электродвигателя, его можно использовать не только в тяговом режиме, но и в режиме генератора.

Далее предоставлены несколько фото самоделки.

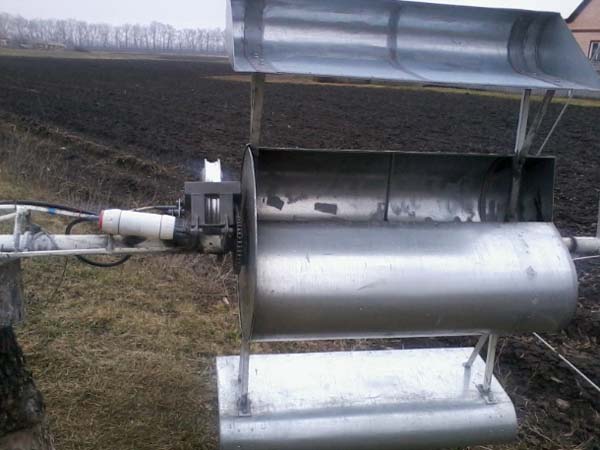

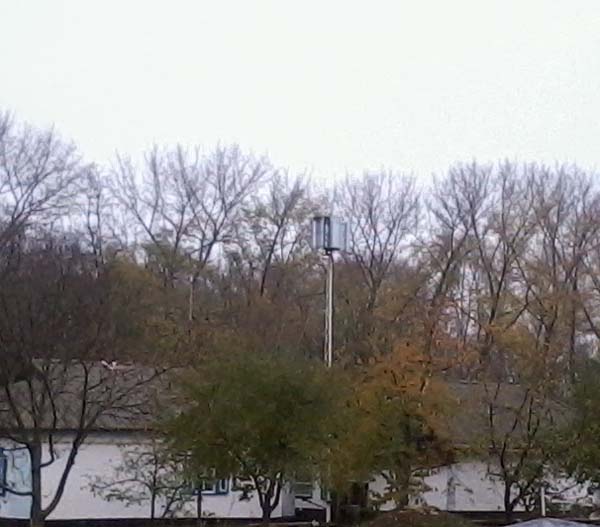

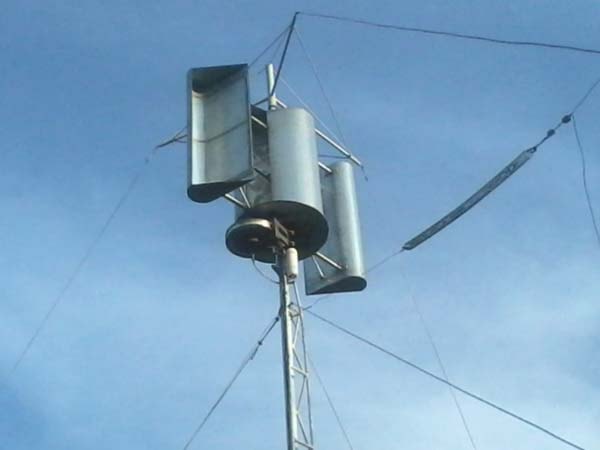

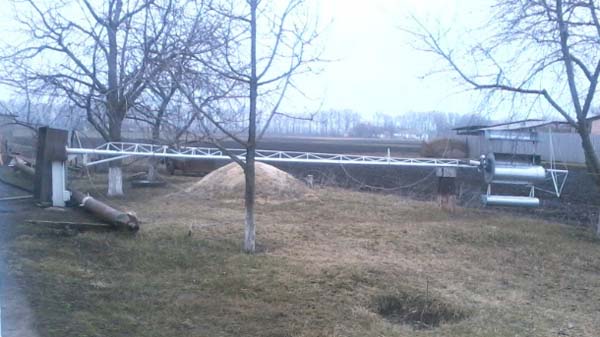

Турбина ветряка изготовлена из листового металла, высота турбины – 1 м, ширина – 1,6 м. Высота мачты – 9 м.

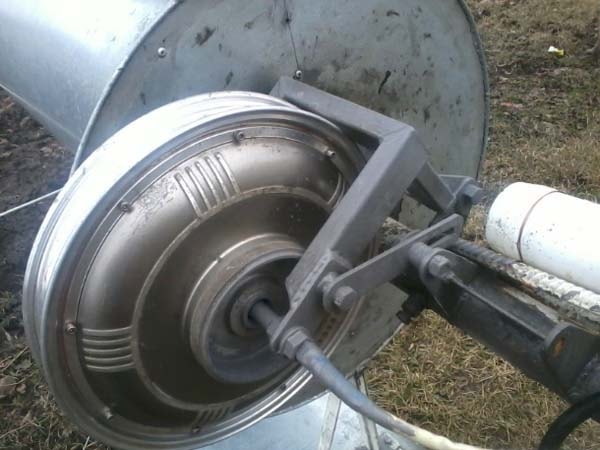

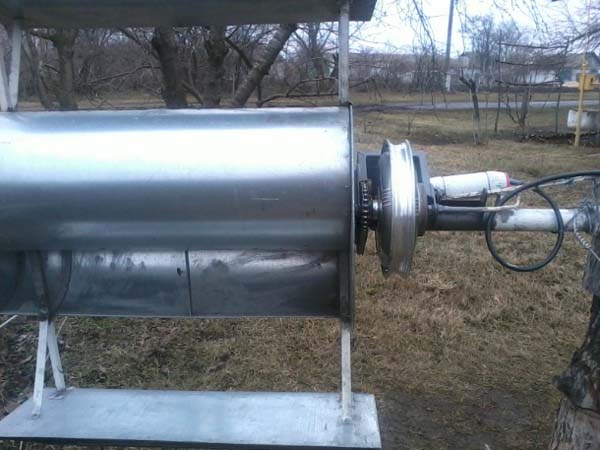

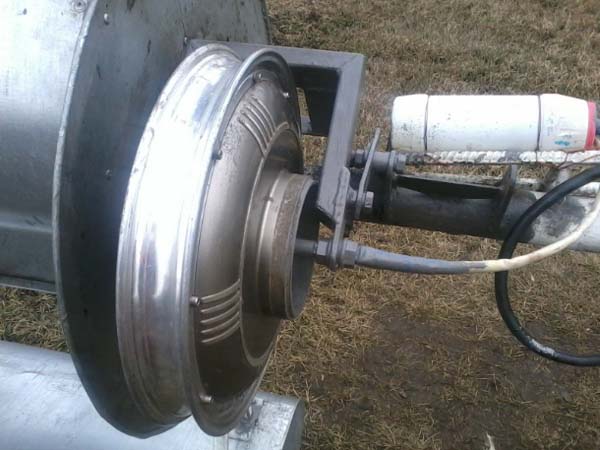

Конструкция ветряка сделана следующим образом: корпус электро-колеса крепится неподвижно к креплению мачты. Основа ветряка собрана на ступице от ГАЗ 55, а сама ступица приварена на конец мачты.

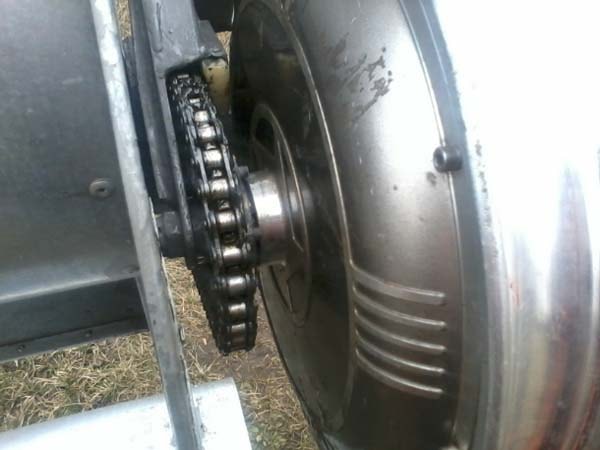

На ось мотор-колеса одета звёздочка от велосипеда, на которую по цепи передаётся крутящий момент с ведущей звёздочки турбины.

В ходе испытаний выяснилось, что ось мотор-колеса велосипеда довольно слабая её диаметр 14 мм, что привело к поломке, в последствии автор заменил его на мотор-колесо от скутера.

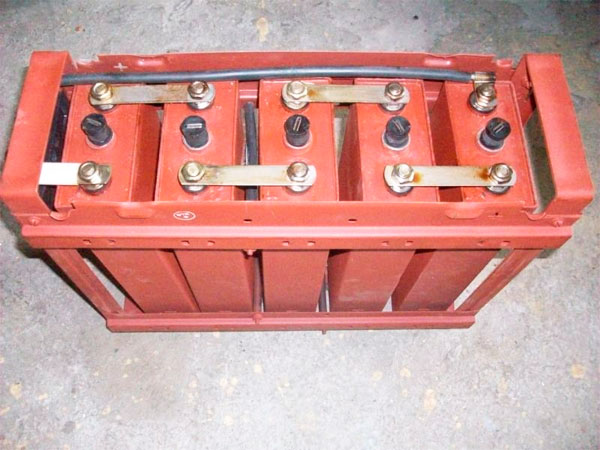

Для зарядки используются щелочные аккумуляторы НК 55. К аккумуляторам, подключается преобразователь и потребители.

На среднем ветру турбина вращается со скоростью около 50 оборотов в минуту, заряд аккумулятора идёт 17 V до 3 А.
