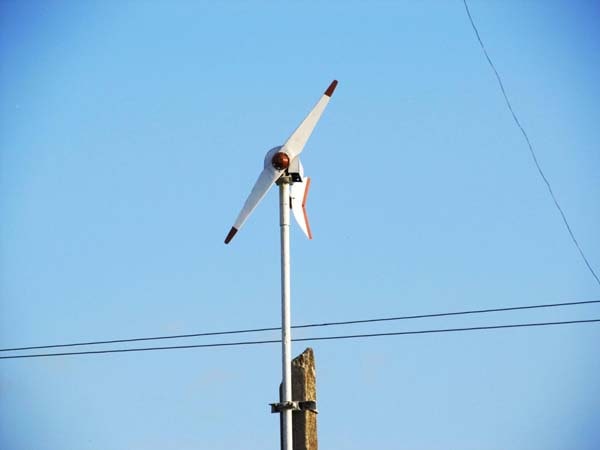

Самодельный ветрогенератор своими руками

Ветрогенератор из тракторного генератора, сделанный своими руками Борисом Кушниром: фото и описание самоделки.

.

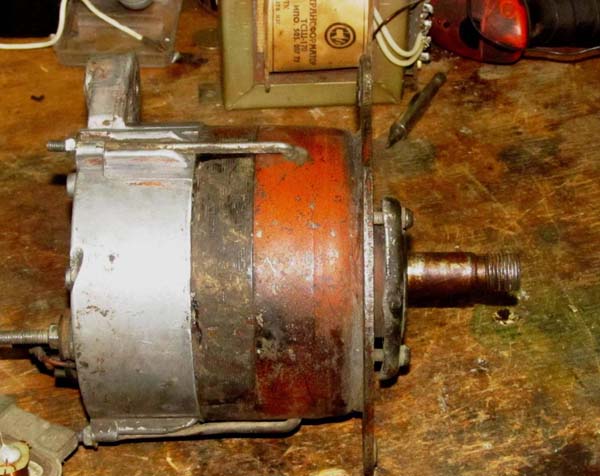

Для изготовления ветрогенератора использован генератор Г-700 от трактора, самовозбуждающийся, статор пришлось перемотать, чтобы генератор смог работать на малых оборотах.

Стандартная обмотка генератора имеет в каждой секции по 20 витков провода ПЭВ-1,35. Перемотано по 80 витков 0,8 мм, точнее брал провод 0,51 мм вдвое, что по сечению соответствует диаметру 0,8 мм.



Схема соединения обмоток статора генератора Г-700.

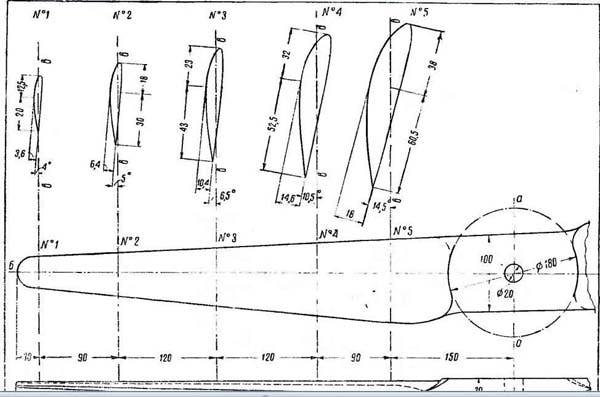

Изготовление винта для ветряка.



Чертежи опорного подшипника.

Балансировка винта.

Сборка ветрогенератора.

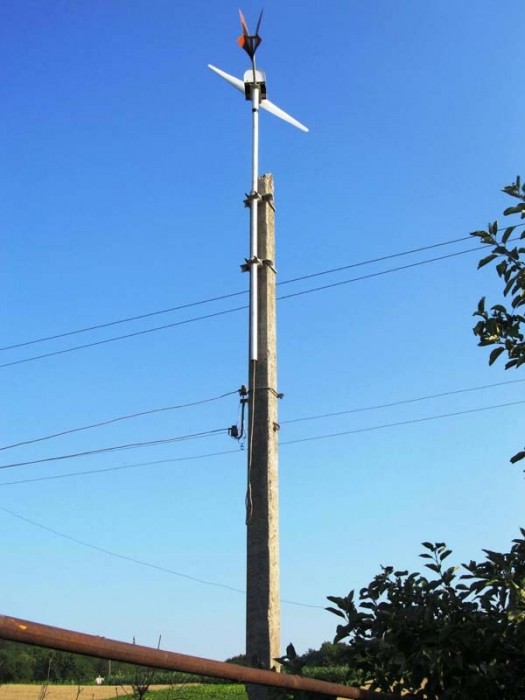

Установка опорного столба и мачты.

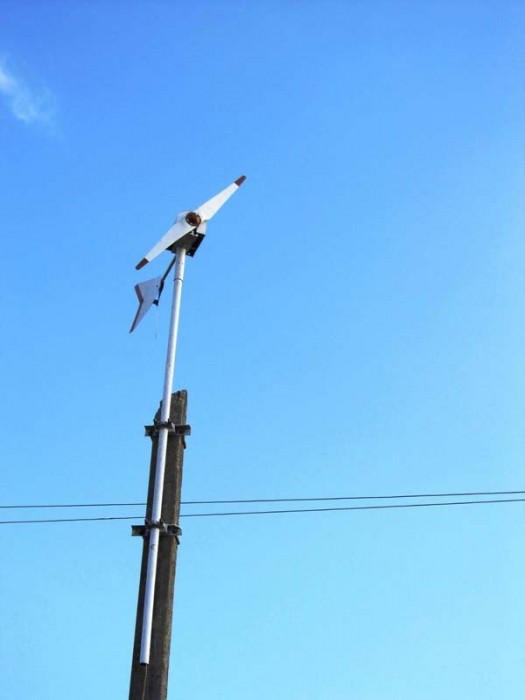

Установка ветряка на мачту.

Ветрогенератор выдаёт 12 вольт, к нему подключен контроллер и аккумуляторы, а от аккумуляторов уже подключено светодиодное освещение в доме. К аккумуляторам можно подключать инвертор 12 — 220 вольт и пользоваться бытовой техникой.

Схема контроллера для подключения ветрогенератора к аккумулятору (за основу взята схема автовольтметра из журнала ,,Моделист-конструктор» №3 за 1987 год).

Для нормалтной работы ветрогенератора скорость ветра должна быть не менее 5 м/сек, при 8 метрах в секунду генератор отдает полную мощность.

Генератор начинает возбуждаться при 300 об/мин., при 600 оборотах уверенно выдает 4 ампера, при этом жигулевская лампа горит в полный накал. При скорости ветра 7-8 м/сек, винт развивает 900-1000 об/мин.

На фото: скорость вращения винта примерно 1000 об/мин. Скорость ветра 7-8 м/сек.

Автор самоделки: Борис Кушнир.
