Самодельный минитрактор с двигателем от мотоцикла Днепр

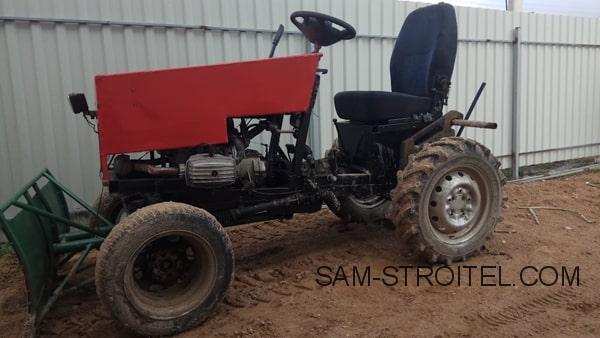

Собрал самодельный минитрактор с двигателем от мотоцикла Днепр.
.
Приветствую! После уборки картошки, когда руки вытянулись до колен и боли в спине не давали согнуться, решил сделать себе помощника — самодельный минитрактор.
Описание самоделки

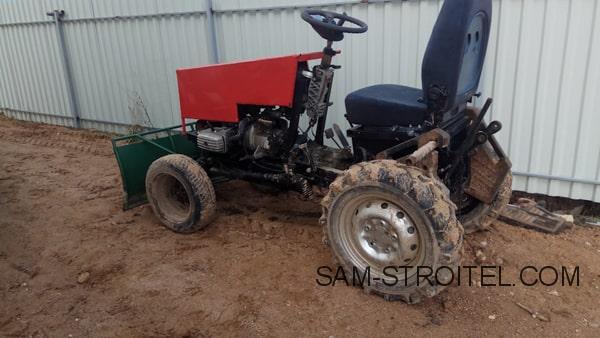

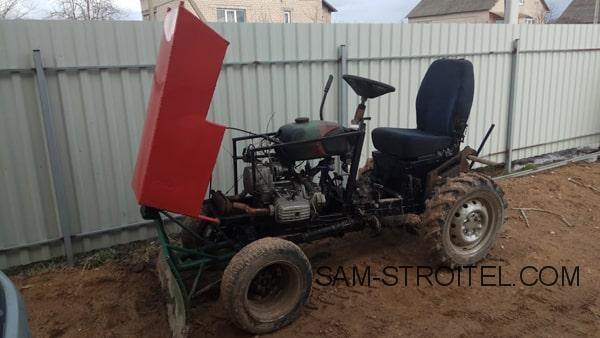

Конструкция самая простая, классическая компоновка с задним приводом. Решил использовать запчасти которые были в наличии: двигатель от МТ-10 с КПП, укороченный задний мост ВАЗ и ещё одна КПП от БМВ е 30.

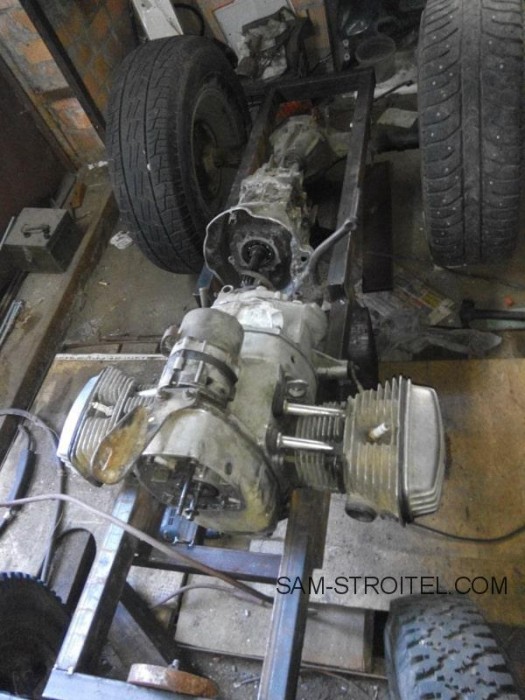

Раму сделал из профиля 60х40 мм.

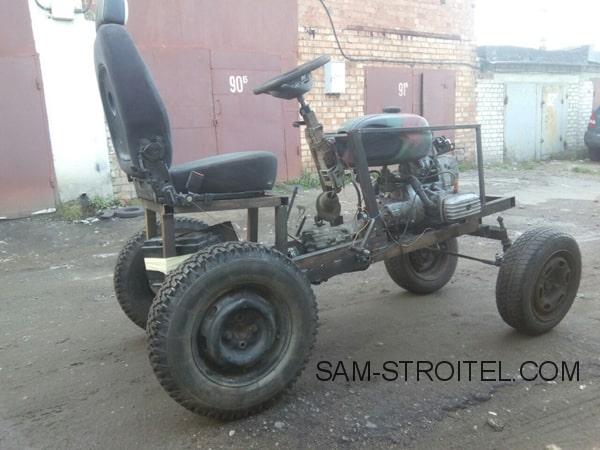

первый выезд показал, что к передней подвеске нужно отнестись более серьезно

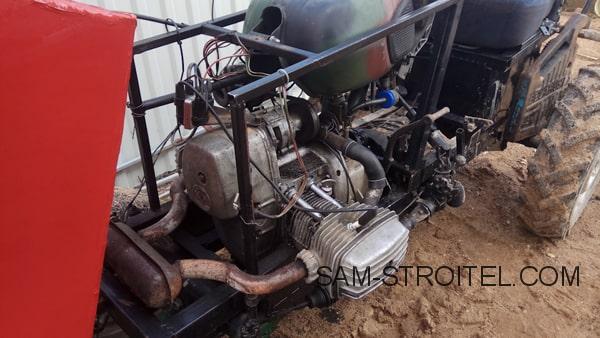

глушитель с двигателя УД2 (когда трактор был почти готов подарили два уд2, но переделывать уже не хотелось). бесконтактное зажигание с датчиком холла. трактор заводился до -10

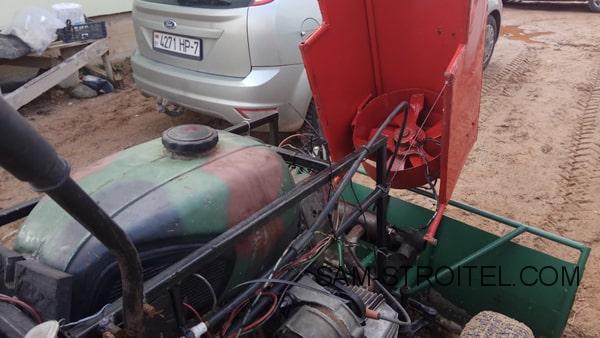

принудительное охлаждение, боюсь что в жару не спасет

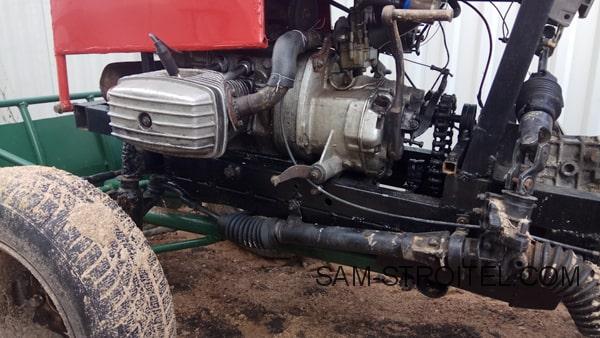

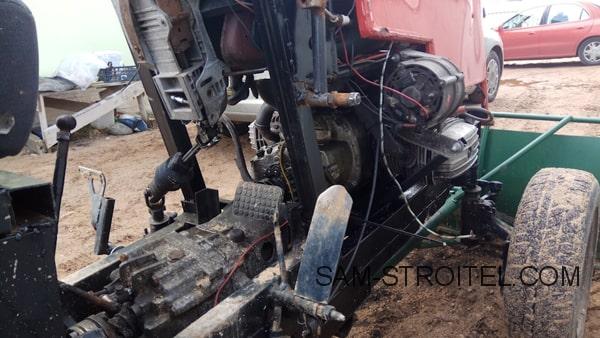

Делал я его как писал раньше из частей которые были под рукой. за основу был взят мотор от отоцикла Днепр с кпп, вторая кпп от БМВ е 30, которая валялась в подвале лет 6 с которой обрезал колокол.

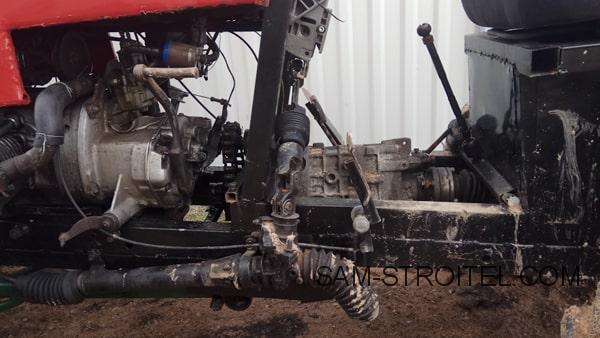

Совместить две кпп вместе жестко напрямую было сложно и длинна трактора становилась больше. Решил через цепь (от какого-то комбайна, двух одинаковых звезд (потом оказалось что нужно было все таки понизить передачу) и фланца от уазика который подходил на вал кпп бмв, ну и мост от ваз.
задние колеса белшина 7.5L-1 ФБел-253M на диска ваз2121 r16 .чуть позже буду делать плуг и прицеп

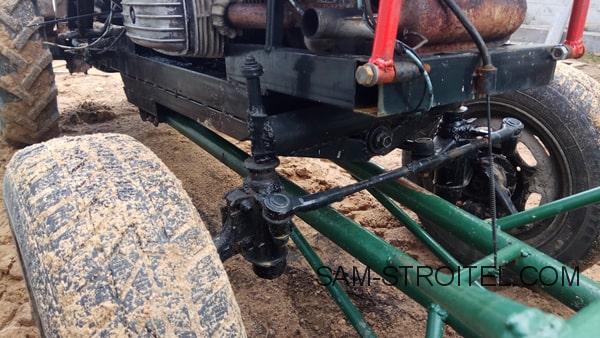

передняя подвеска : ступицы от гольф2, рейка от какой-то рено, рулевая колонка от рено лагуна 2 ( с регулировкой наклона и высоты), и всякие железяки которые валялись в гараже. сосед подогнал сидушку от шарана с регулировками заднию.
генератор от гольфа, накладки на педали МТЗ )
кулиса из рулевой тяги. передачи переключаются наоборот

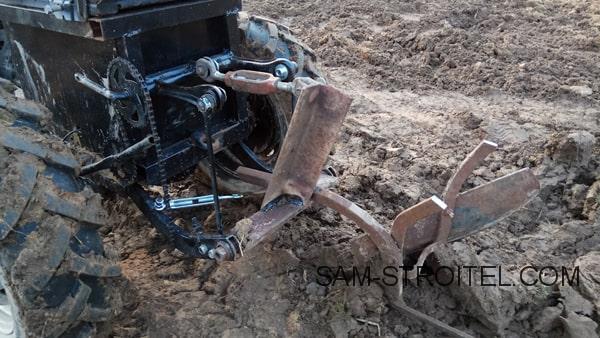

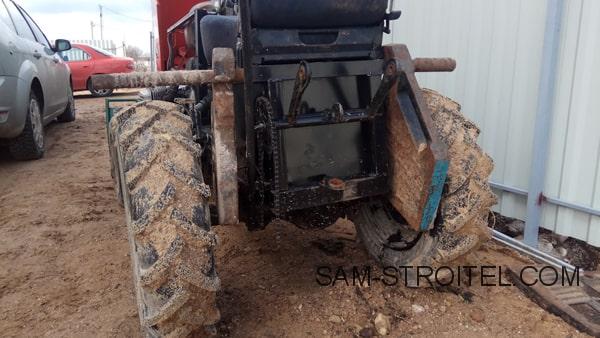

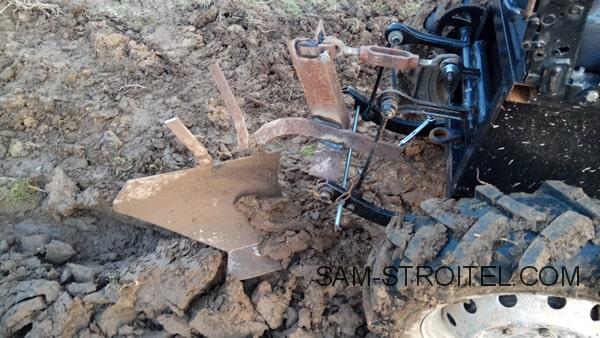

навеска собрана из металлолома найденного в гараже: рычаги от опеля и мерса, тяги стабилизатора, шток амортизатора, вал рулевой рейки и даже детали детского велосипеда. и самое главное винт от МТЗ

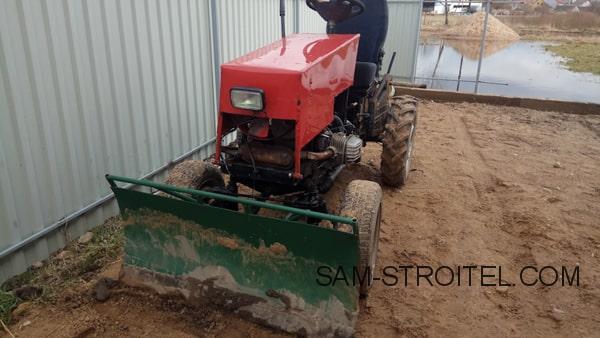

Минитрактор с поставленными задачами полностью справляется.
Автор самоделки: Андрей Белоусов. Минск. Беларусь.
