Самодельный генератор на 220 В с приводом от велосипеда

Самодельный генератор на 220 вольт, сделанный из асинхронного двигателя и велосипедного цепного привода.

.

Сделать самодельный генератор на 220 вольт, можно практически из подручных материалов. Автор этой самоделки Александр, задумал сделать генератор с цепным приводом от велосипеда. По сути это вело генератор, он выдаёт электроэнергию, пока вы, крутите педали, которые посредством цепной передачи вращают вал двигателя.

Задумка интересная, давайте ознакомимся с конструкцией генератора более подробно.

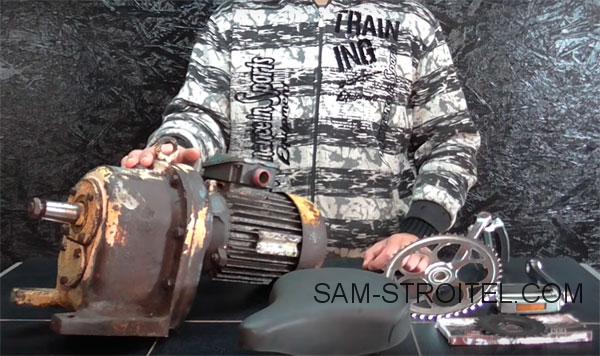

Для изготовления самоделки автор использовал следующие материалы:

• Асинхронный двигатель вместе с редуктором.
• Конденсатор — 6 мкф.
• Запчасти от велосипеда: большая и маленькая звёздочки, цепь, педали, сидение.
• Швеллер, трубы (для изготовления рамы).

Далее показан процесс изготовления самоделки.

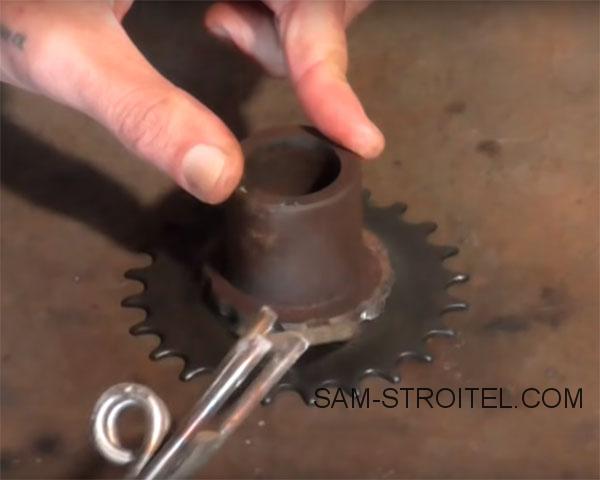

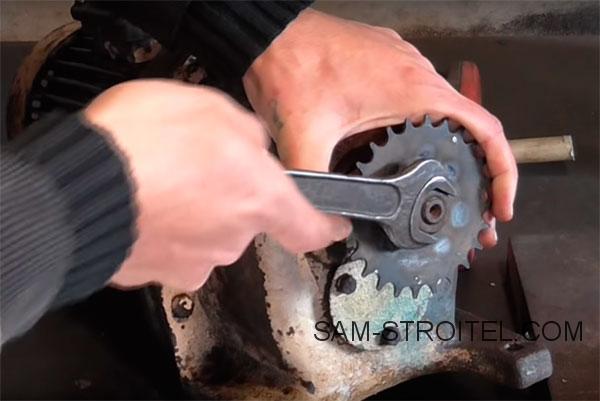

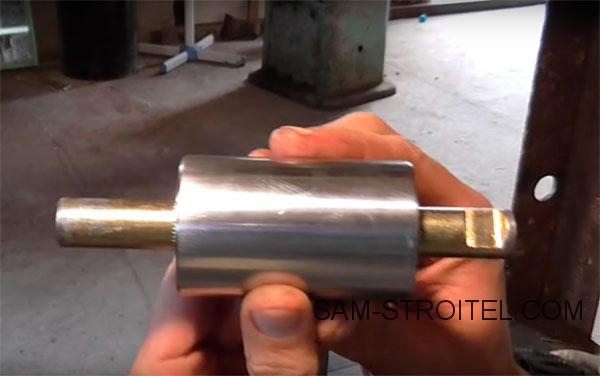

Первым делом, автор изготовил крепление для маленькой велосипедной звёздочки и закрепил её на валу редуктора двигателя.

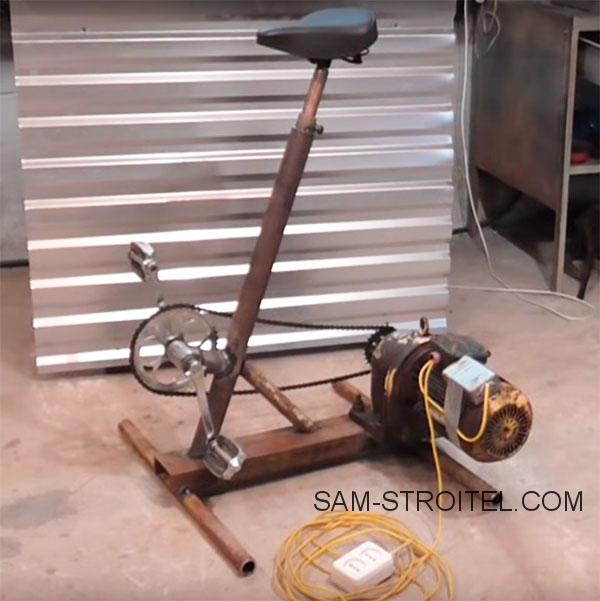

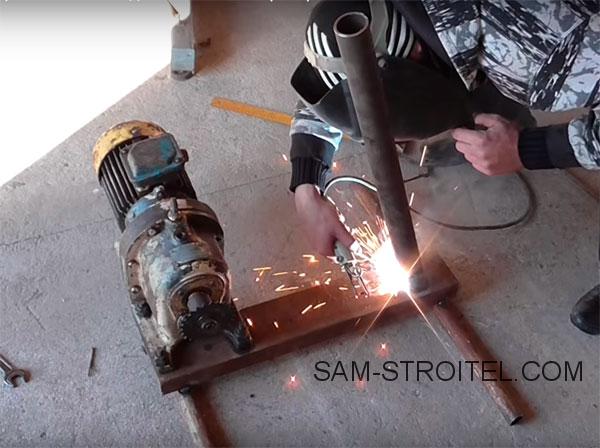

Затем, из швеллера и труб, сварил раму на которой закрепил двигатель, педальный узел и сидение.

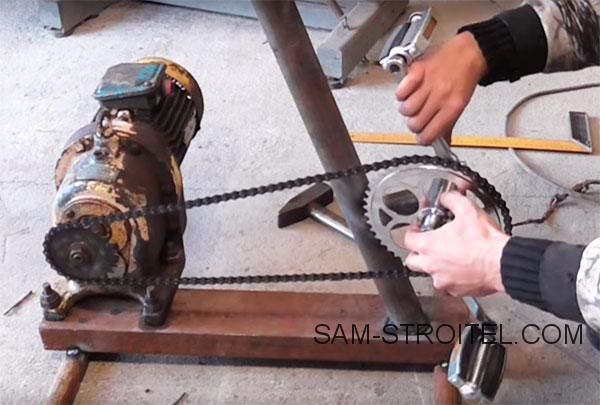

Установил и натянул велосипедную цепь. Редуктор повышает обороты, в результате обороты вала генератора будут больше чем обороты цепной передачи.

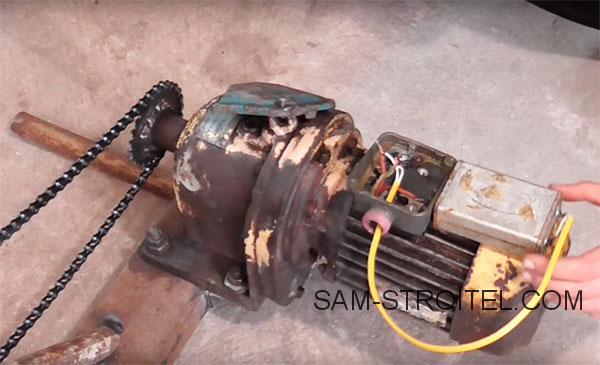

Чтобы асинхронный двигатель смог работать в режиме генератора, к обмоткам, подключил конденсатор на 6 мкф.

Остаточное намагничивание ротора возбуждает эдс в обмотках статора, они заряжают конденсатор и генератор возбуждается.

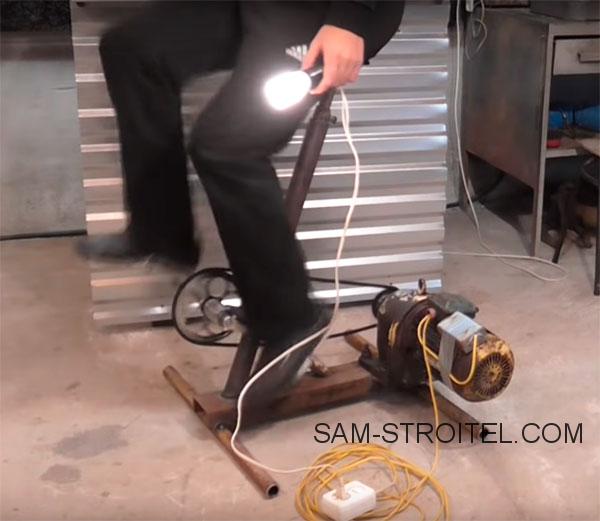

После чего, автор испытал свой самодельный генератор, подключил лампу и начал крутить педали — результат лампа начала светить.

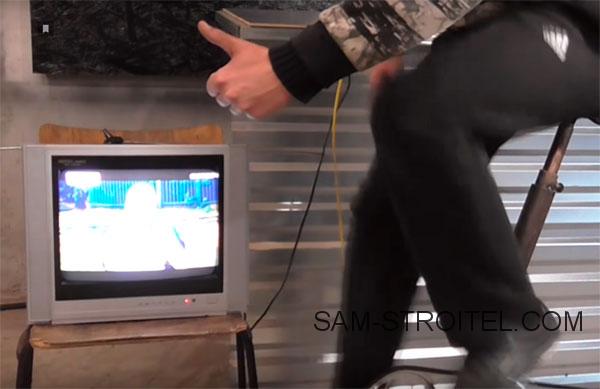

Затем, таким же образом подключил телевизор к генератору, результат — телевизор работает!

Генераторную установку можно усовершенствовать, например подключить контроллер и аккумулятор, а от аккумулятора уже можно запитать дежурное освещение, ТВ и прочую технику. Установку можно использовать например как велотренажёр, а когда понадобится, то можно получать электричество от заряженного генератором аккумулятора.

Работа генератора также показана в этом видео:

Автор самоделки: Alexander Polulyakh.
