Самодельный токарный станок по дереву
Самый простой самодельный токарный станок по дереву, сделанный своими руками.
Понадобилось выточить несколько деревянных деталей, решил сделать самодельный токарный станок из подручных материалов что были в гараже. Процесс изготовления станка показан на фото.

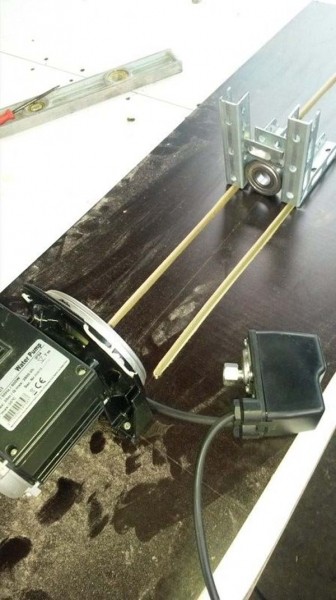

Использовал двигатель от циркуляционноного насоса.

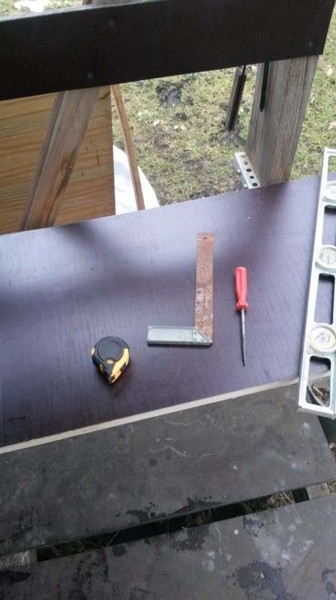

Станину сделал из фанеры толщиной 22 мм, длина станины позволяет разместить на станке деталь длиной до метра.

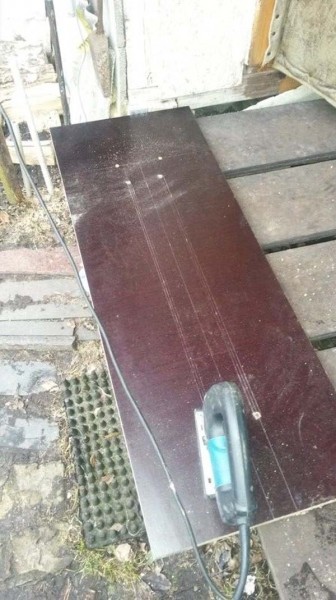

Просверлил отверстия для крепления двигателя, лобзиком вырезал направляющие для задней бабки.

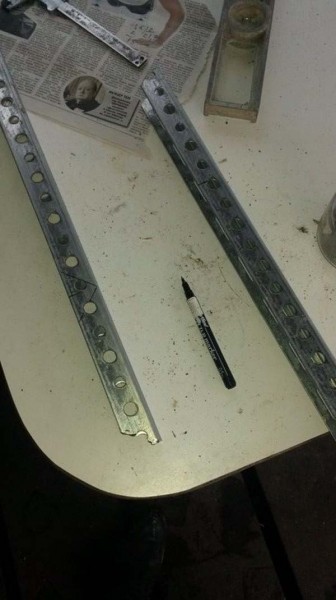

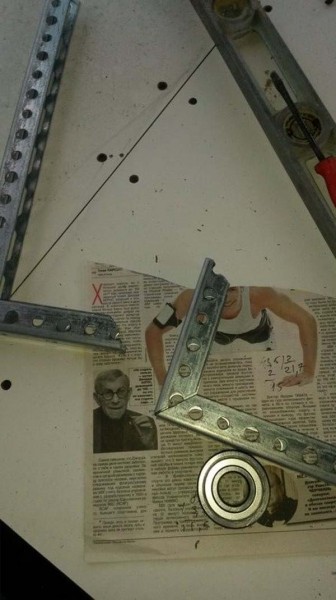

Заднюю бабку сделал из П — образного профиля. Передняя бабка, в данном случае это вал двигателя, должна быть на одной высоте и на одной осевой с задней бабкой. Сварил крепление бабки, установил подшипник.

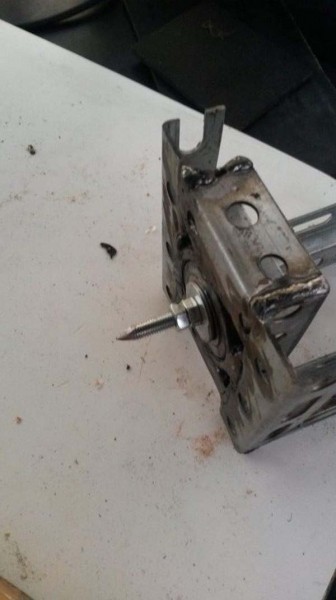

В подшипник установил деревянную пробку, на заостренный болт одел шайбу. Болт вставил в отверстие в пробке, одел еще одну шайбу, закрутил гайку на болт и законтрогаил.

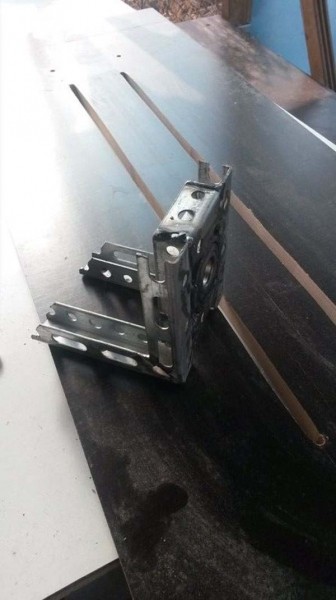

Затем установил заднюю бабку в направляющие и закрепил болтами с барашками.

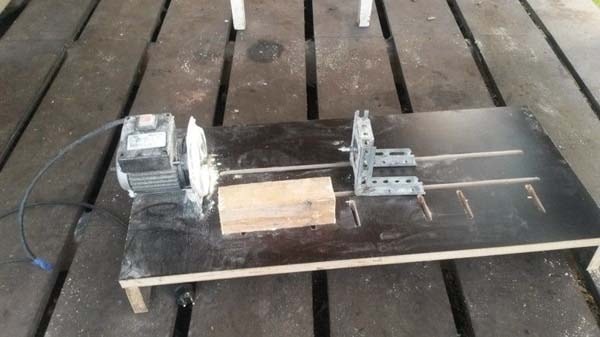

Подручник сделал из деревянного бруска. Вырезал поперечные пропилы для крепления подручника. Токарный патрон сделал из корпуса бронзового воздухоотводчика. Выпилил, в передней части воздухоотводчика «коронку». Токарный патрон закрепил на валу двигателя.

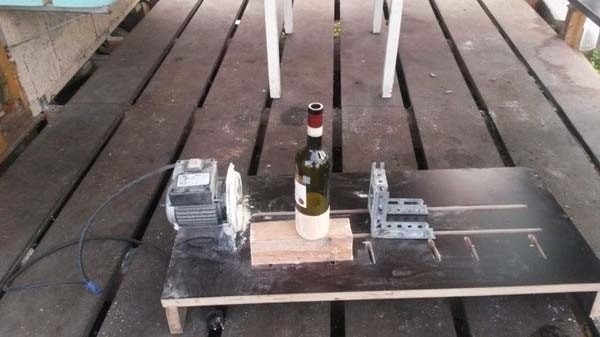

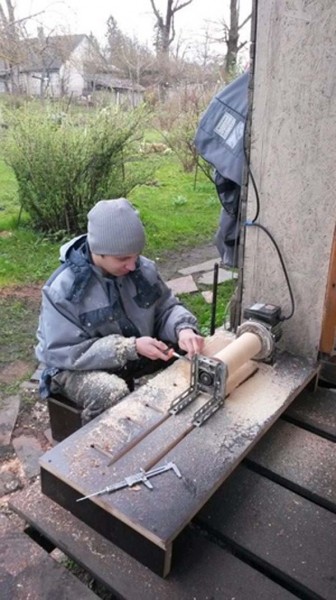

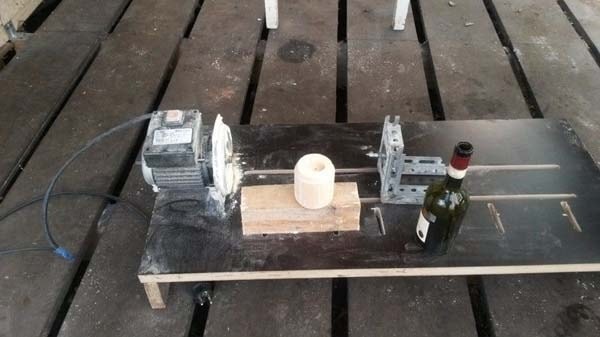

В результате получился вот такой самодельный токарный станок по дереву сделанный своими руками, теперь можно вытачивать небольшие детали нужные в хозяйстве.
