Шлифовальный станок сделанный из двигателя от стиральной машины: подробные чертежи и пошаговые фото изготовления самодельного станка.

Когда стиральная машина выходит из строя и не подлежит ремонту, обычно двигатель остаётся в полном рабочем состоянии, его можно использовать для изготовления самоделок, в частности можно сделать самодельный шлифовальный станок. Изготовление такого станка мы и рассмотрим в этой статье.

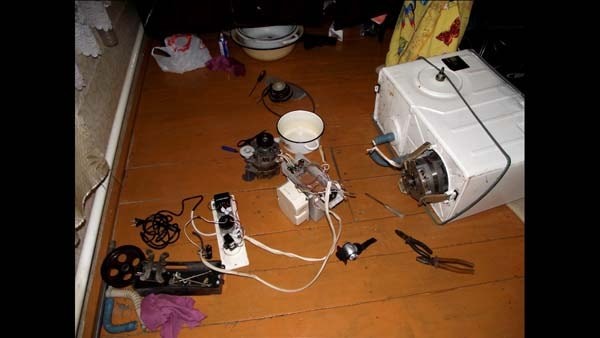

У автора, после разборки стиральной машины остался рабочий электродвигатель 2800 об./мин, мощностью — 120 Ватт.

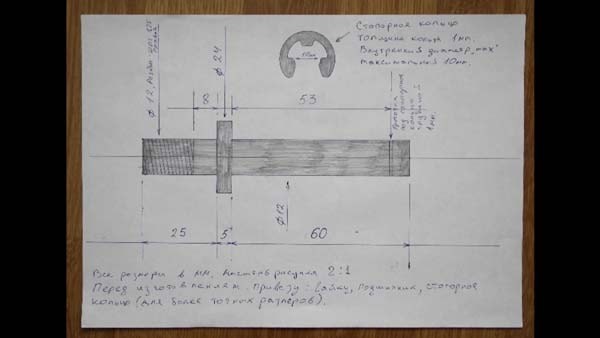

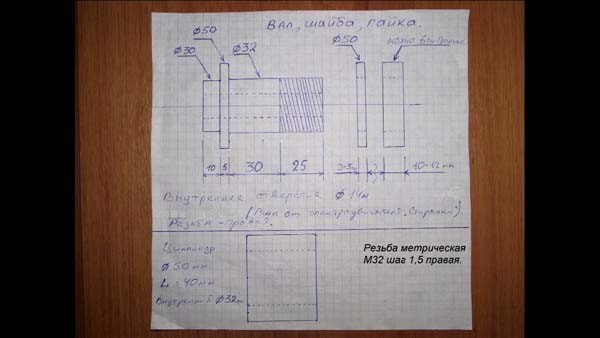

Затем нужно выточить у токаря вот такую деталь на вал двигателя. На рисунке показаны чертежи.

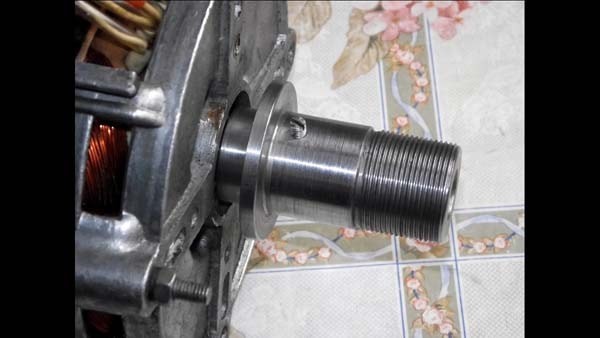

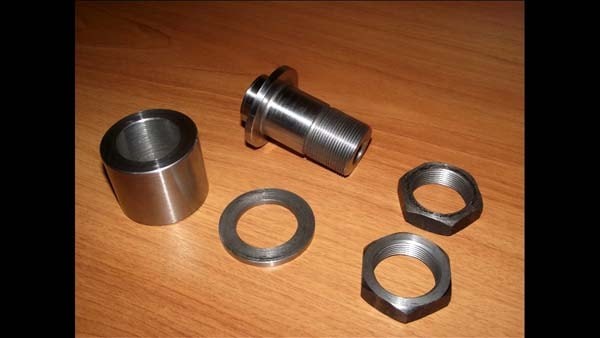

Выточенная деталь.

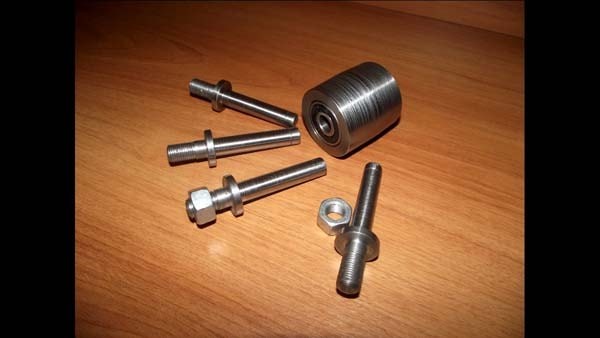

Ещё понадобятся вот такие детали.

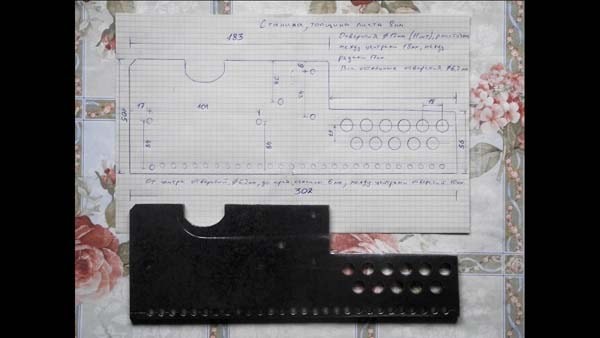

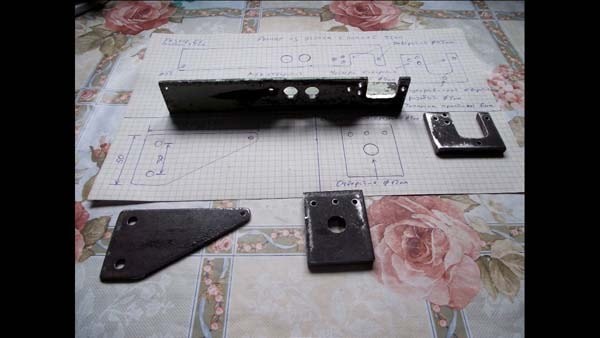

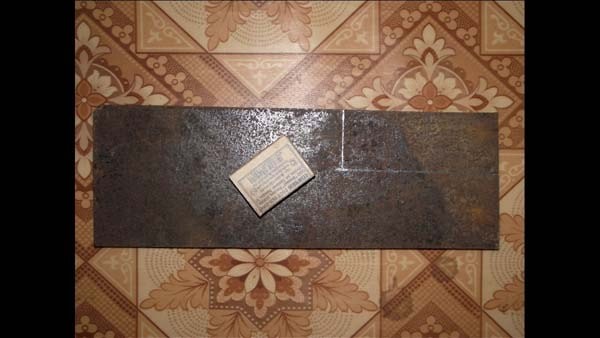

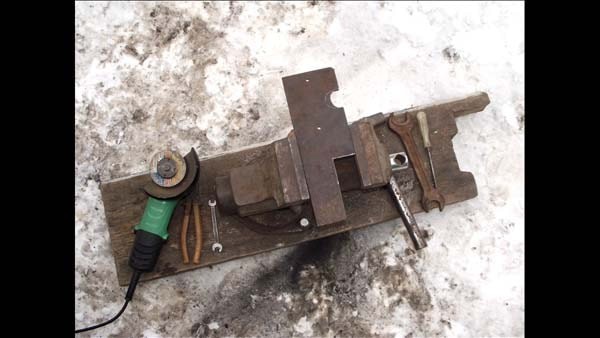

Из листового металла сделаем станину.

Вертикальная стойка.

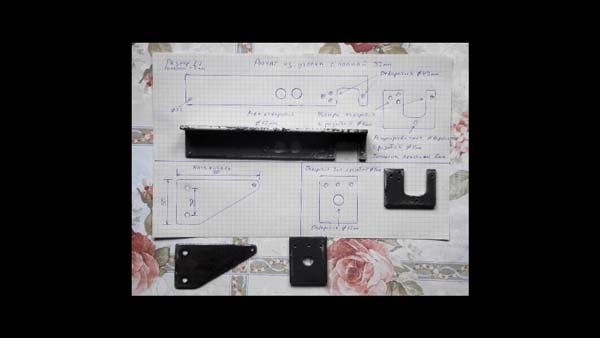

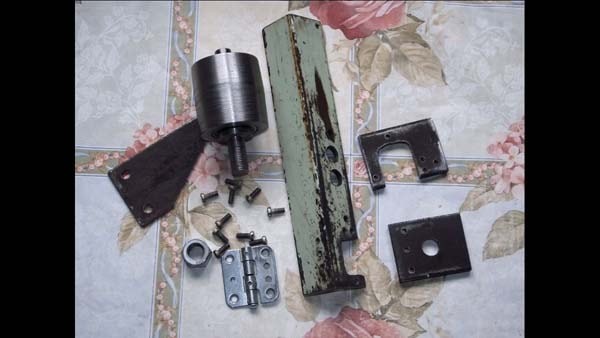

Из деталей собираем рычаг.

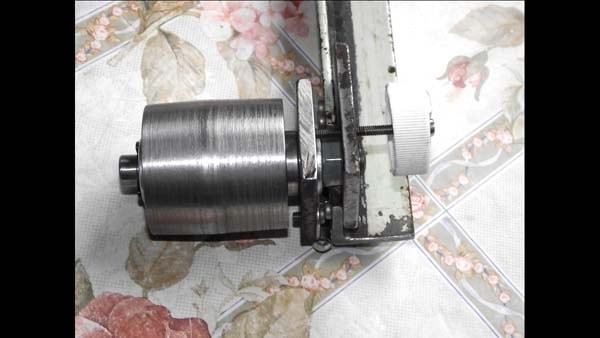

Этот винт регулирует угол наклона ленты, для удобства на винт одета крышка от бутылки.

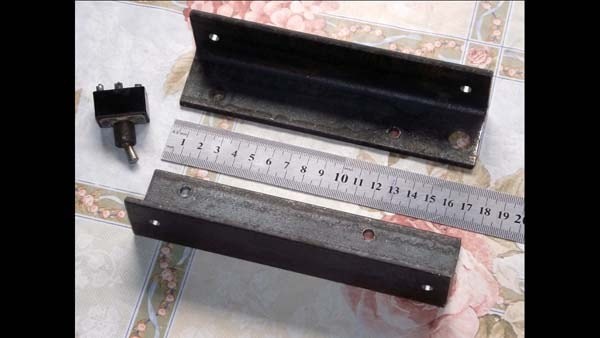

Основание станка сделано из уголка 40 мм.

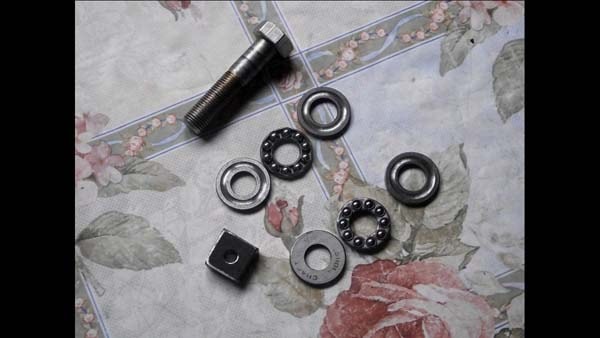

Для крепления рычага к станине, используются опорные подшипники и болт 12 мм.

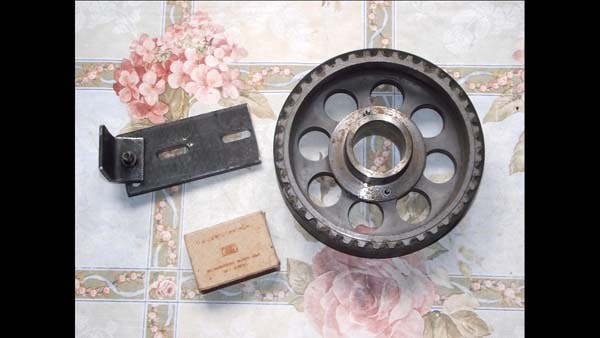

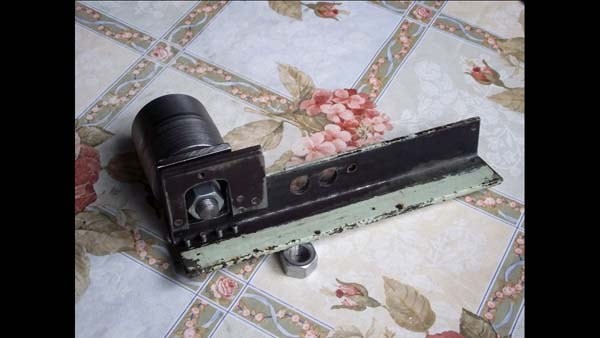

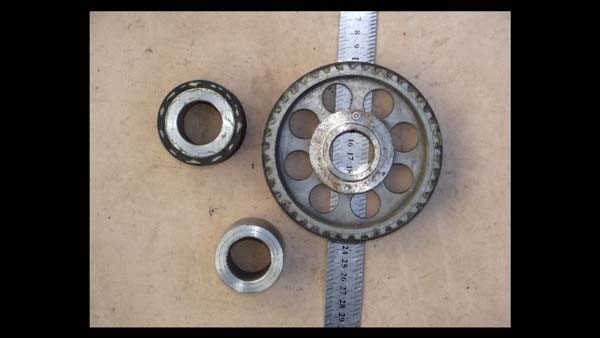

Изготовим опорную пластину из уголка и пластины. Также понадобится ролик от ГРМ автомобиля, сверху наклеиваем кусок ремня ГРМ, чтобы лента не проскальзывала.

Дополнительно можно сделать ещё несколько роликов поменьше, так как чем меньше размер ролика, тем ниже скорость движения ленты. На меньшей скорости производится обработка более мягких материалов, для твердых следует использовать большой ролик.

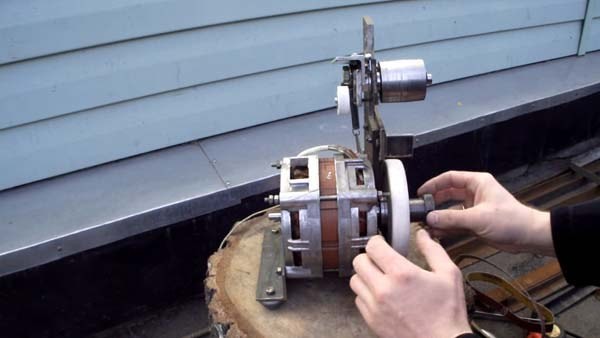

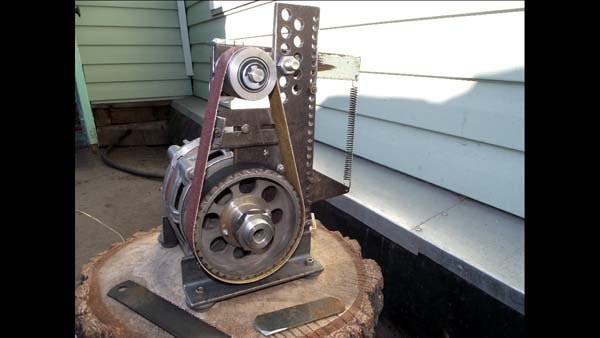

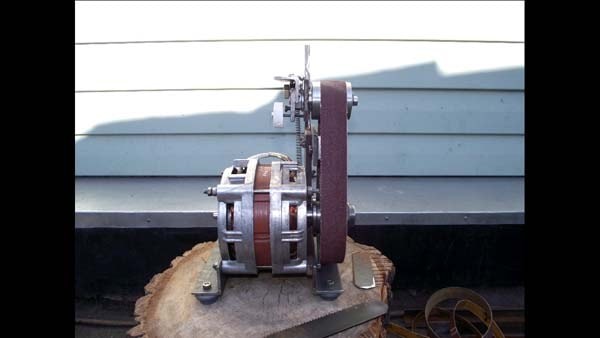

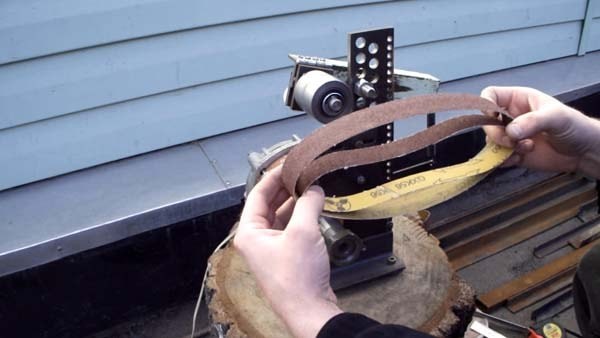

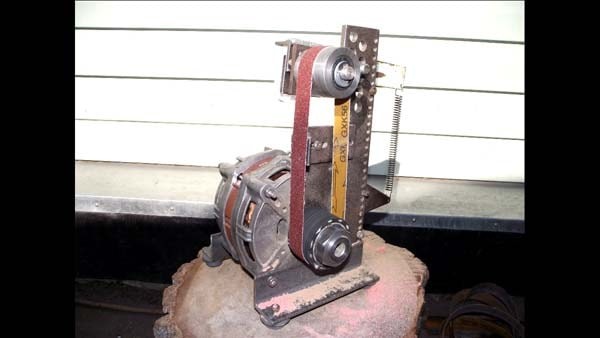

Наш самодельный шлифовальный станок готов. Наждачная лента на нем используется от шлифмашины, которая разрезана на несколько лент. На вертикальной стойке сделано несколько отверстий, чтобы использовать наждачные ленты различной длины.
