Спортивный карт: чертежи, размеры и подробный фото отчёт по сборке картинга своими руками
Автор построил простой карт с двигателем от квадроцикла. Просмотрев эту фото подборку, Вы также сможете сделать карт своими руками в домашних условиях.
Материалы:
- Двигатель от квадроцикла 107 см3, вариатор, полуавтомат с задней передачей.

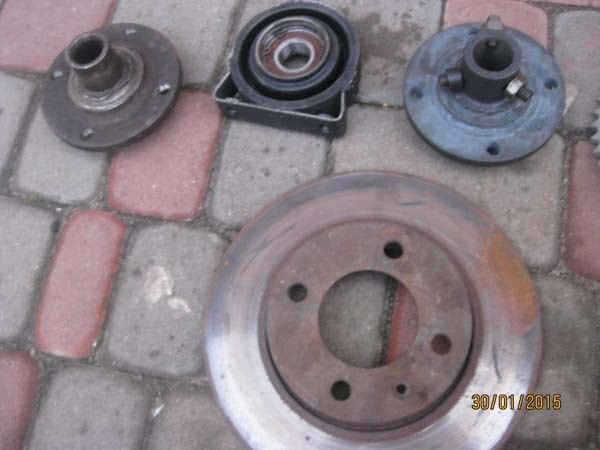

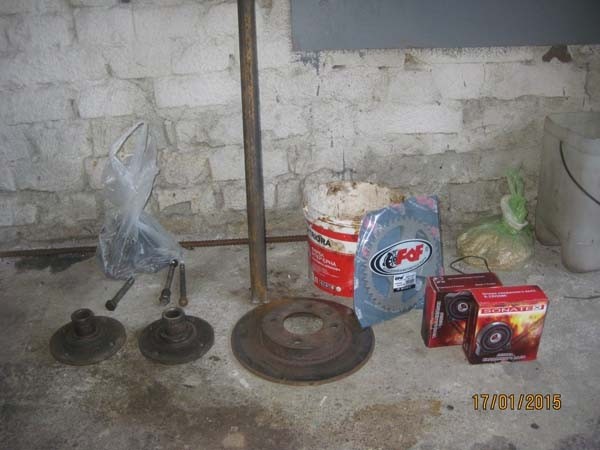

- Ступицы и тормозной диск от VW Гольф 2.
- Звезда и цепь от скутера Альфа.

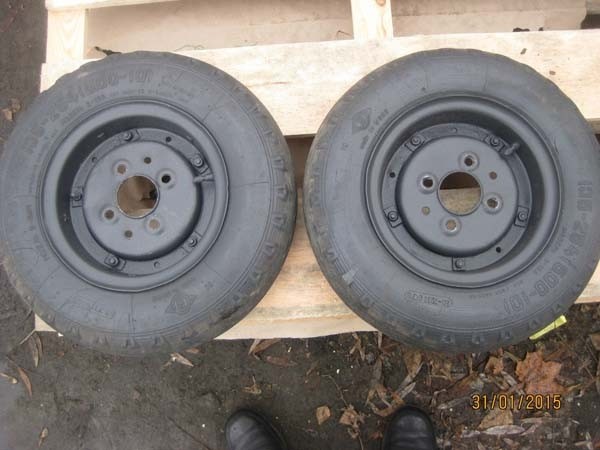

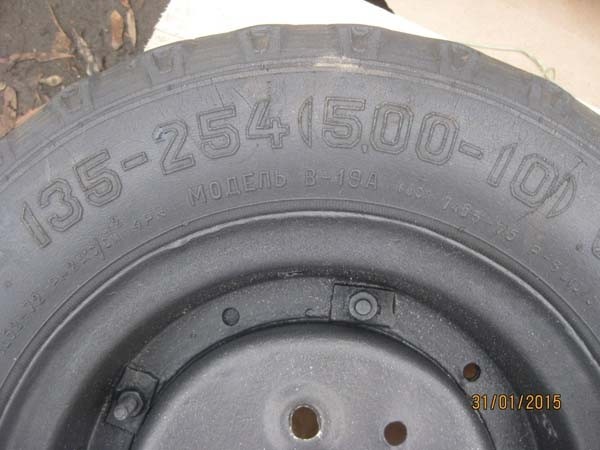

- Колёса от СМЗ и скутера.
- Трубы квадратного сечения 20 х 20, 25 х 25, 30 х 30 мм.
- Трубы круглого сечения.
- Топливный бак от бензопилы Дружба.
- Задняя ось сечением — 25 мм.
- Опорные подшипники — 25 мм.
- Листовой металл — 1 мм.
- Крепёжные элементы, болты, гайки и пр.

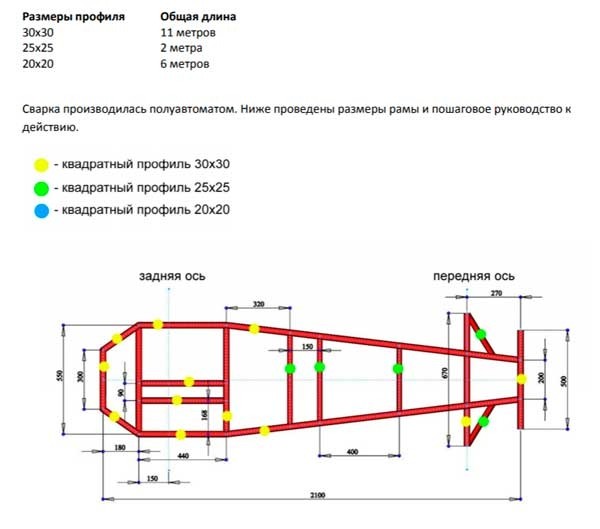

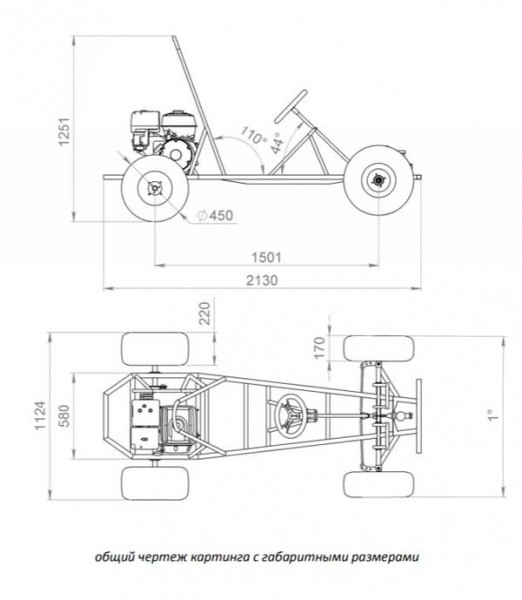

На рисунке показаны габаритные размеры карта.
Для изготовления рамы карта, использовались трубы с квадратным сечением.

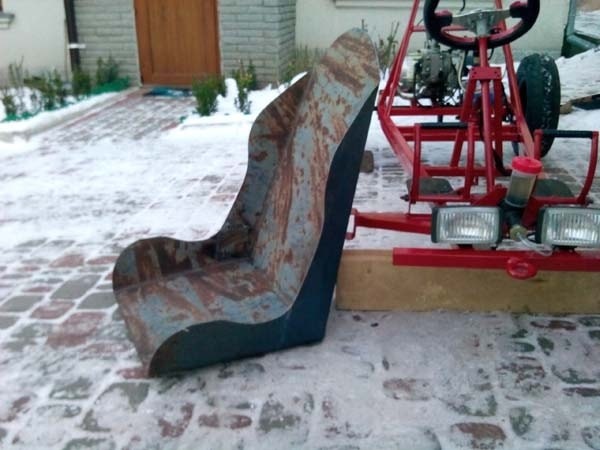

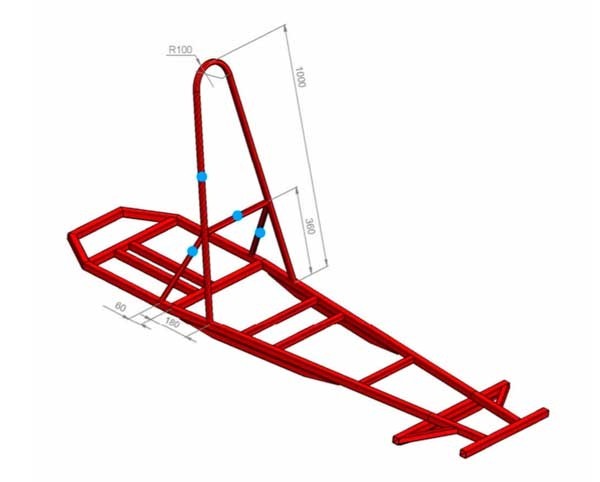

Чертежи спинки сидения карта.

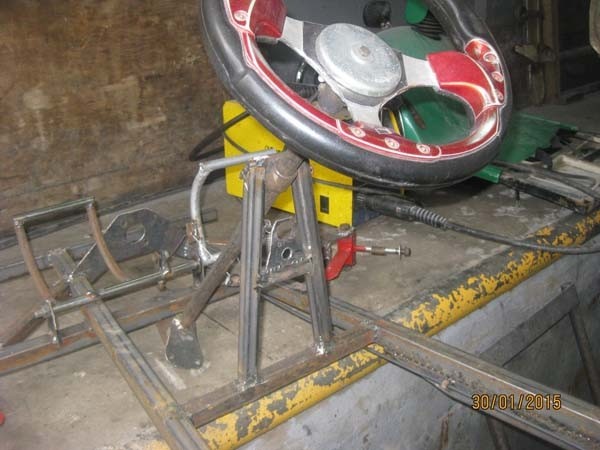

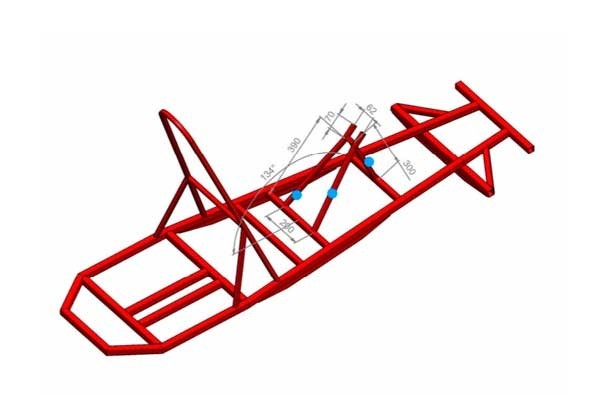

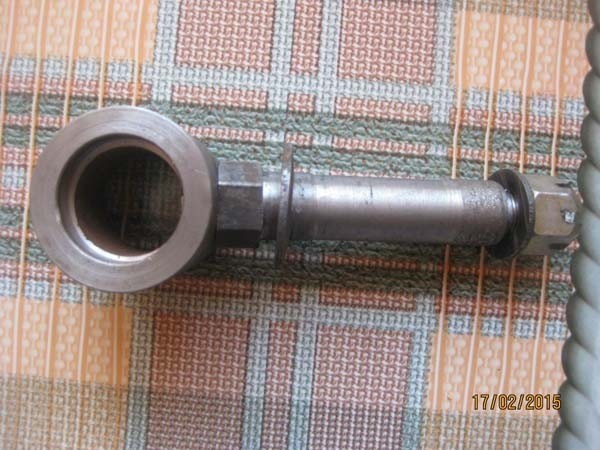

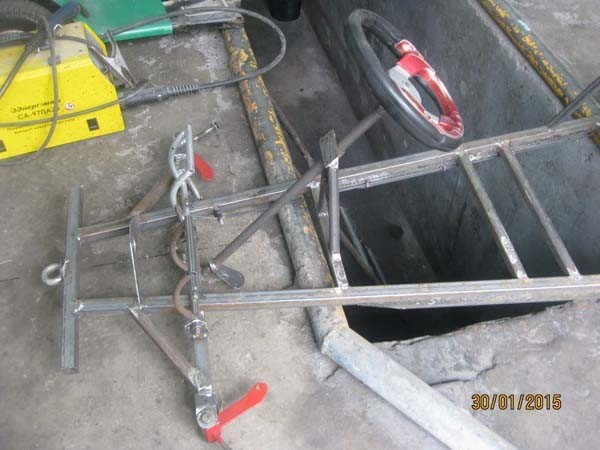

Стойка рулевой колонки.

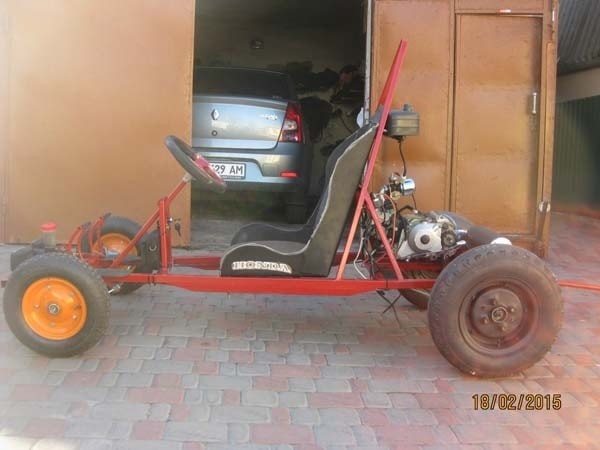

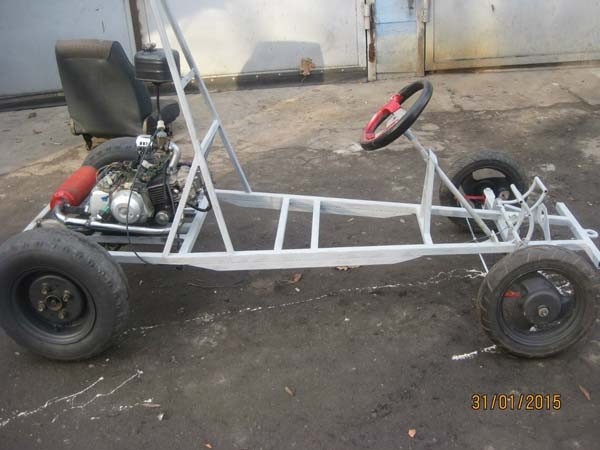

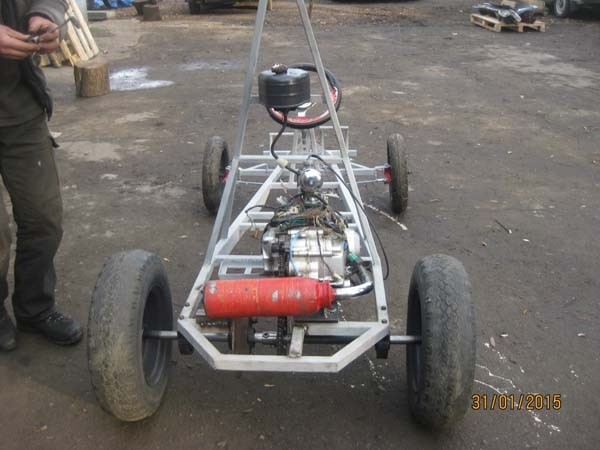

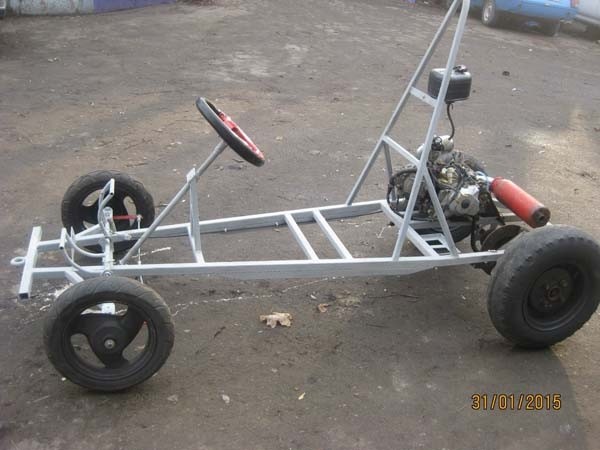

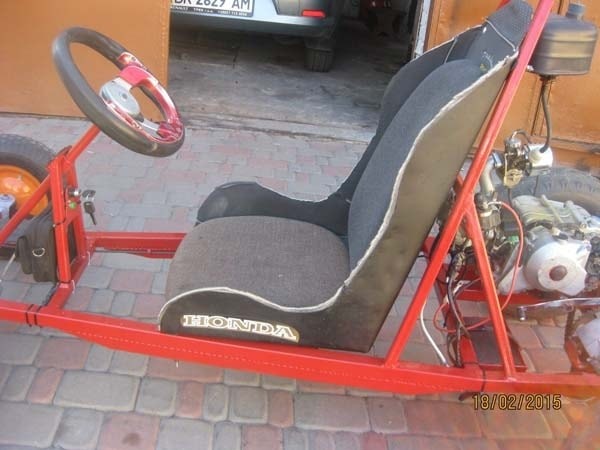

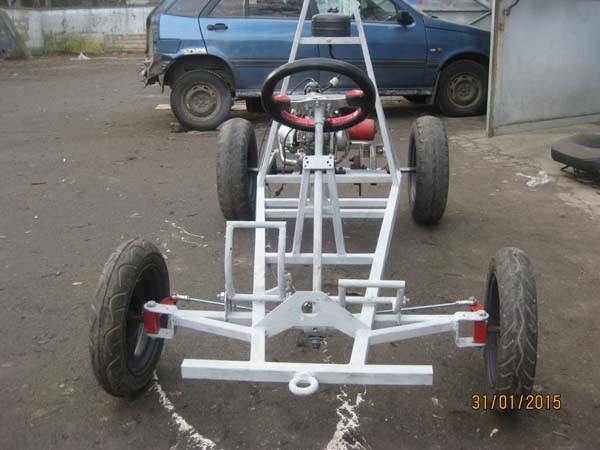

Далее на фото показан процесс постройки самодельного картинга.

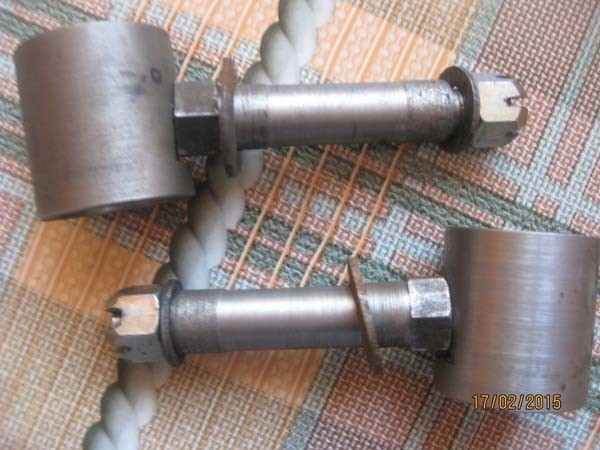

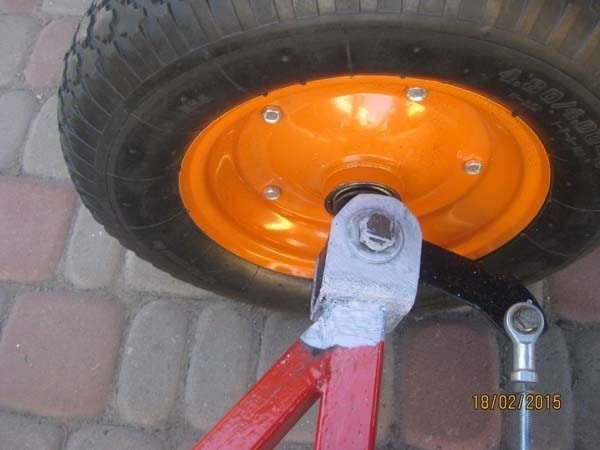

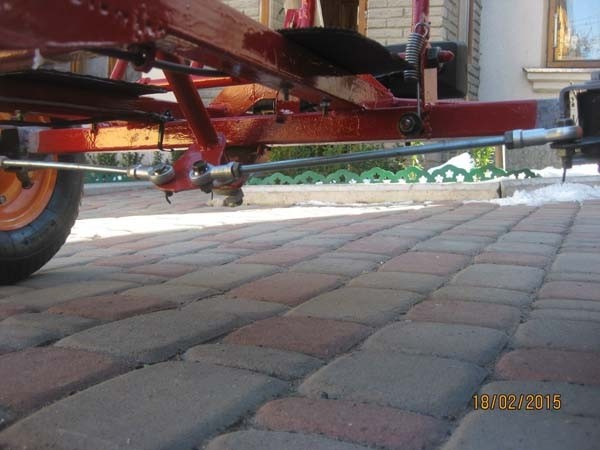

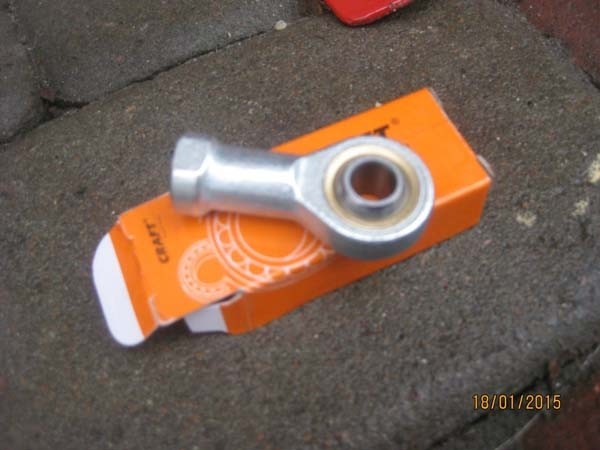

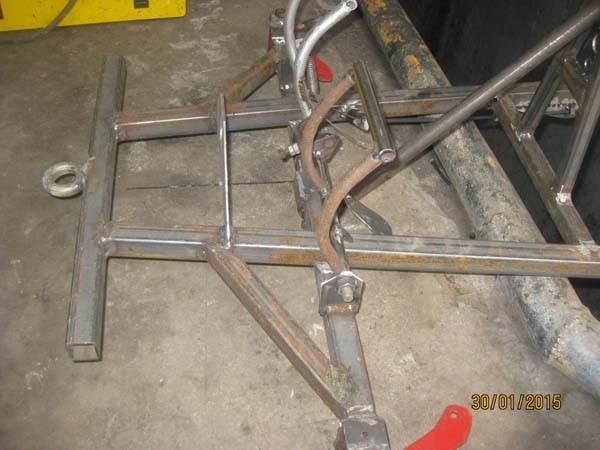

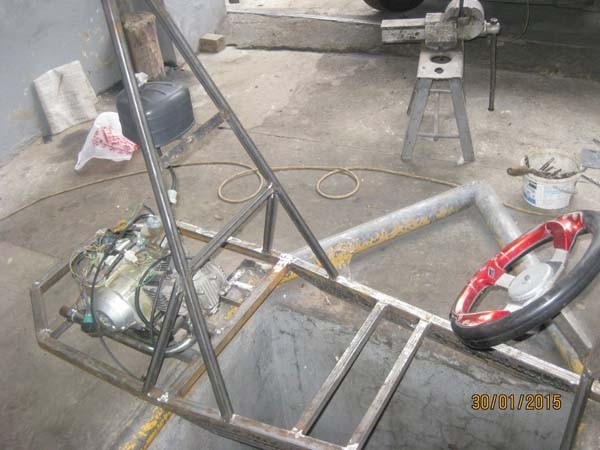

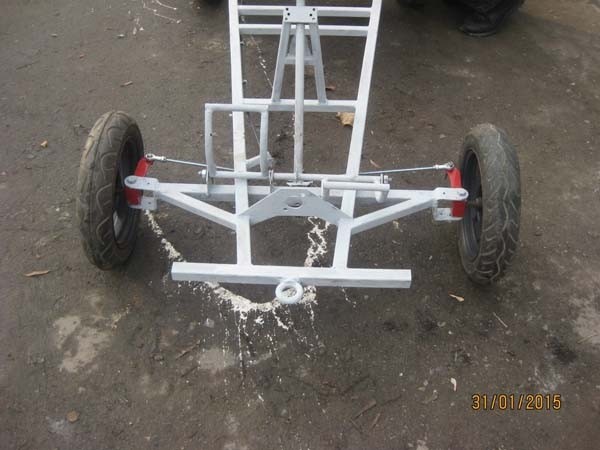

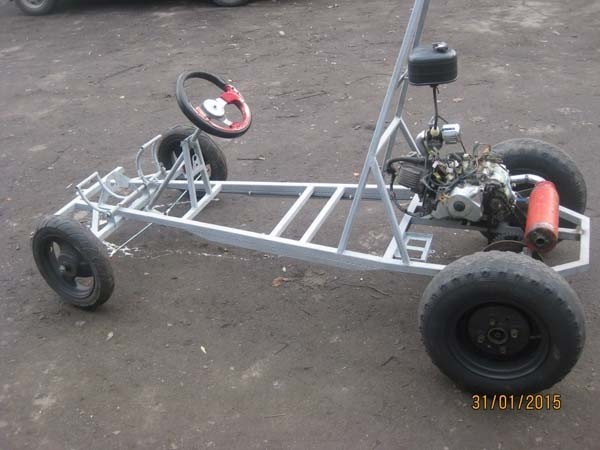

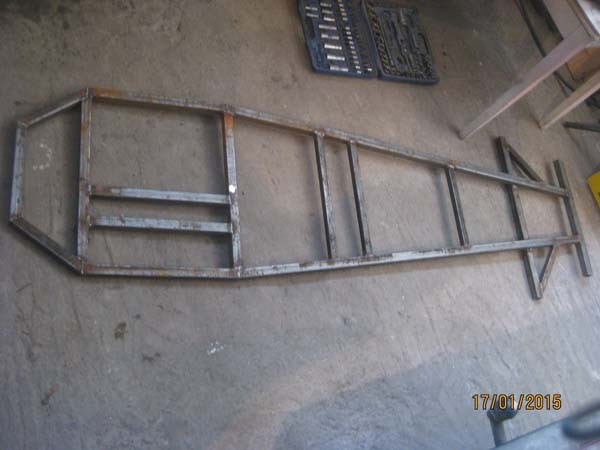

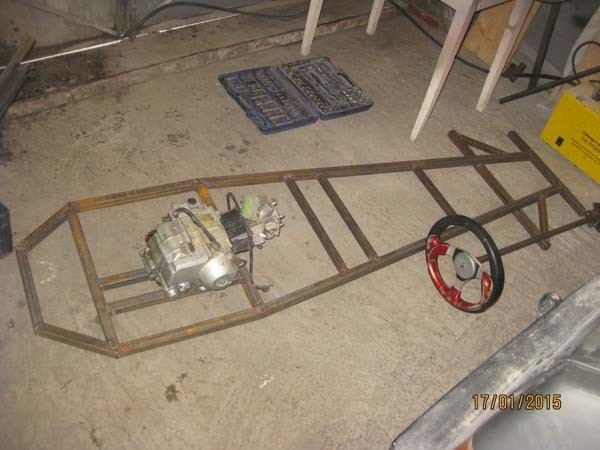

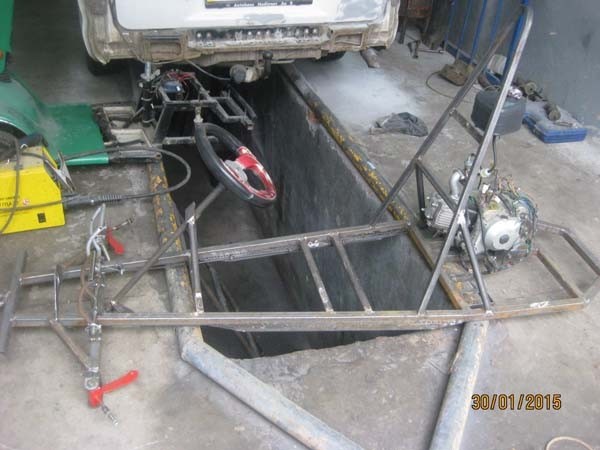

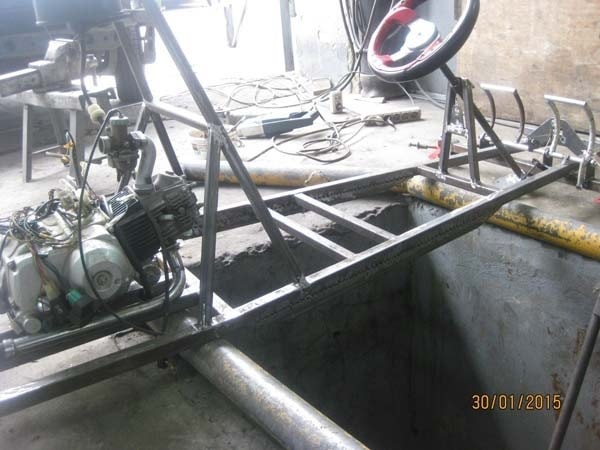

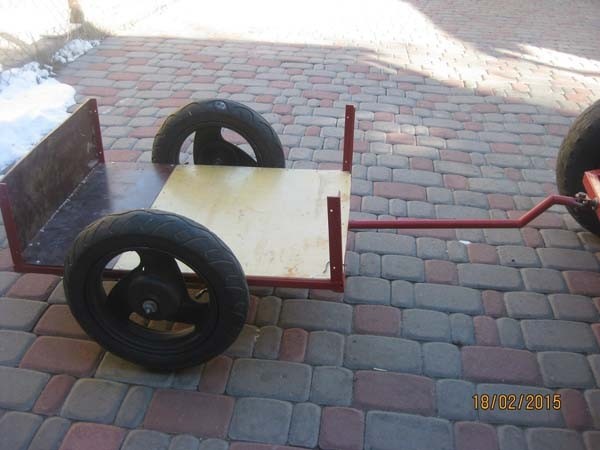

Сварена рама.

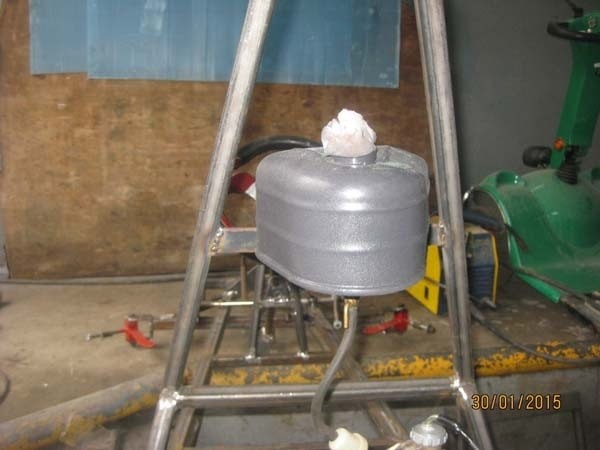

Топливный бак от бензопилы.

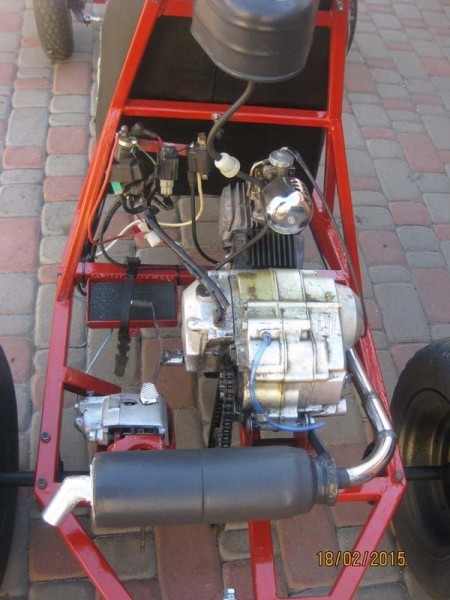

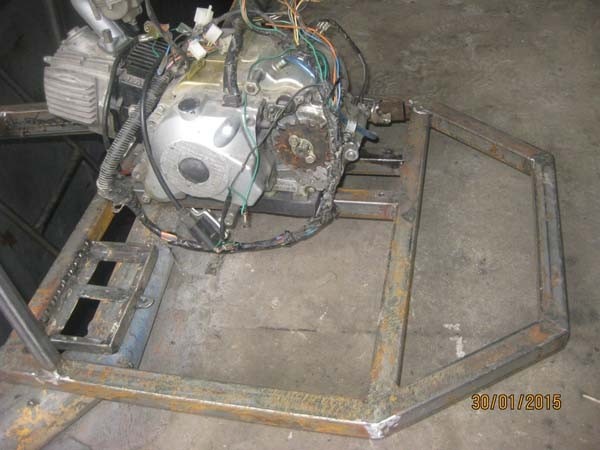

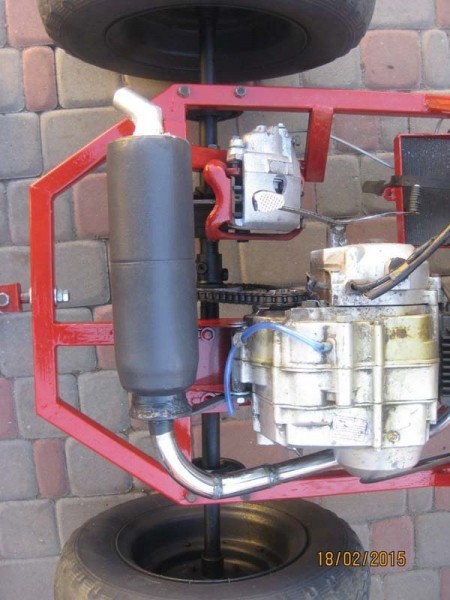

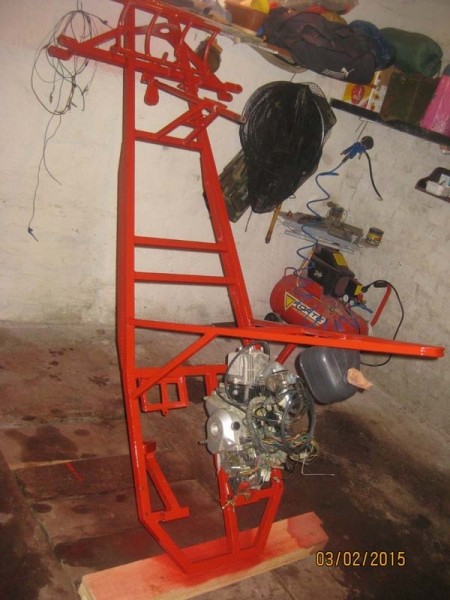

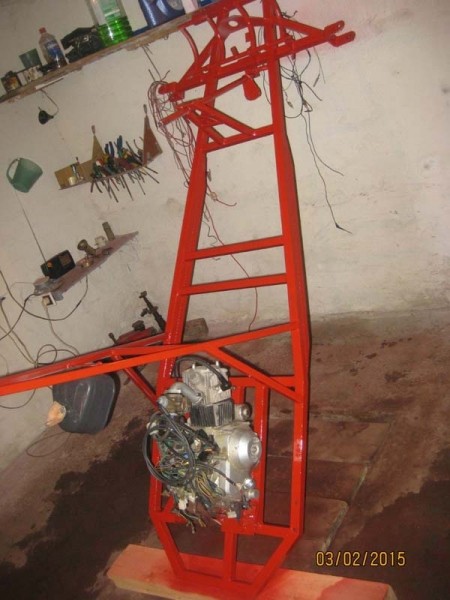

Двигатель от квадроцикла.

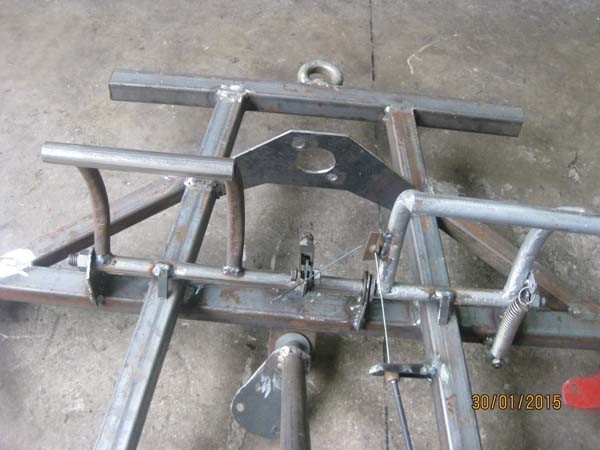

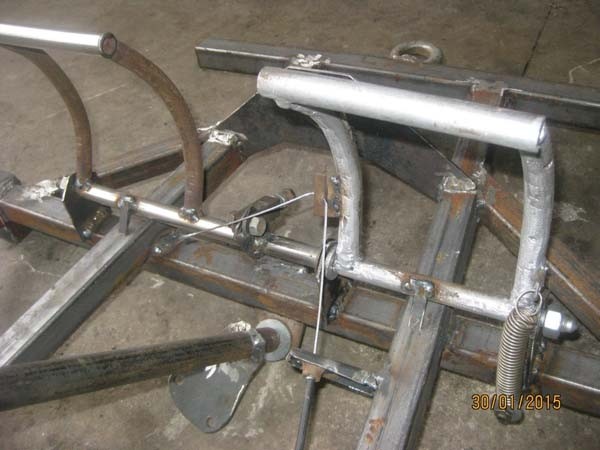

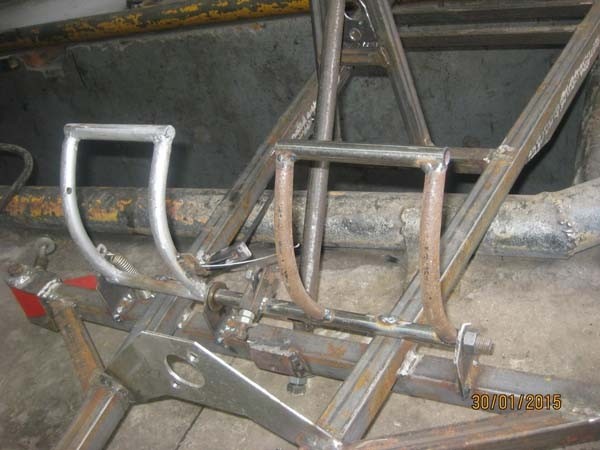

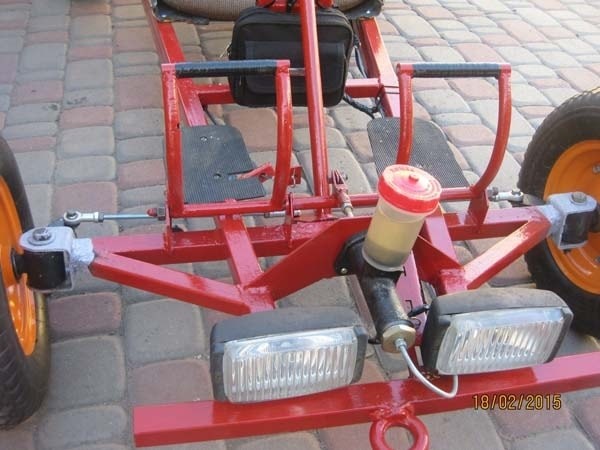

Педальный узел.

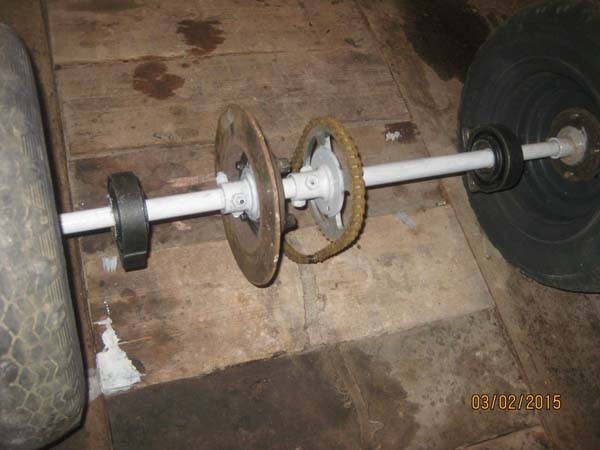

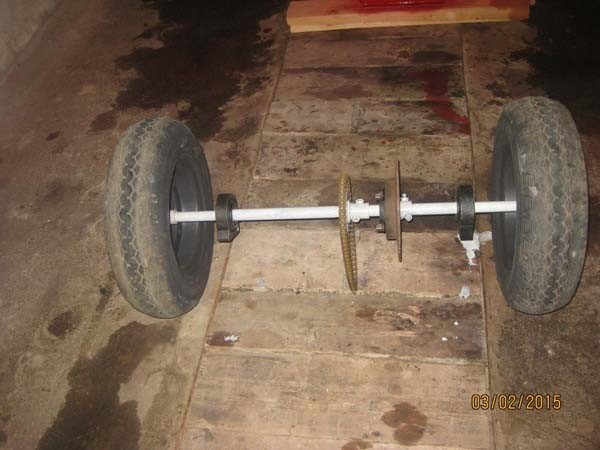

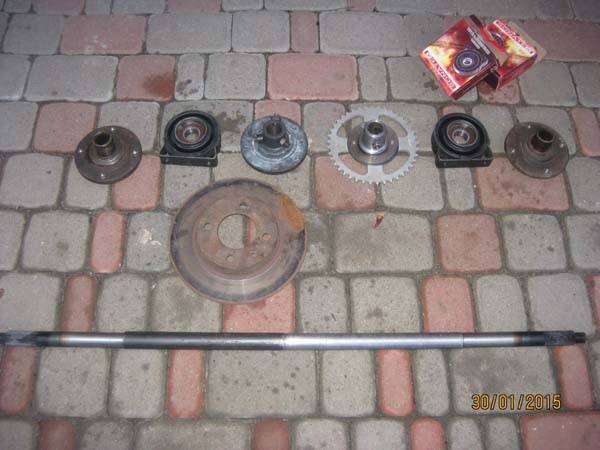

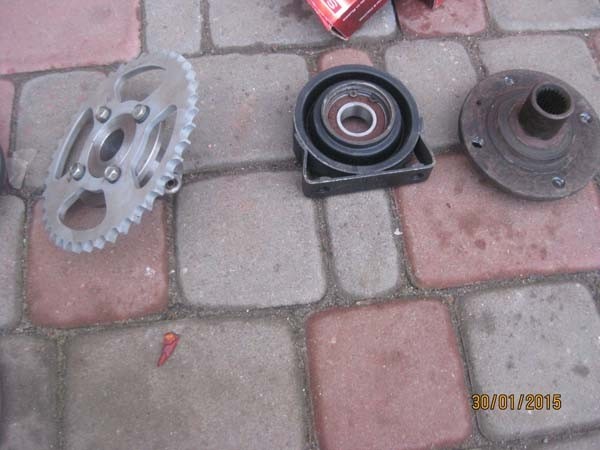

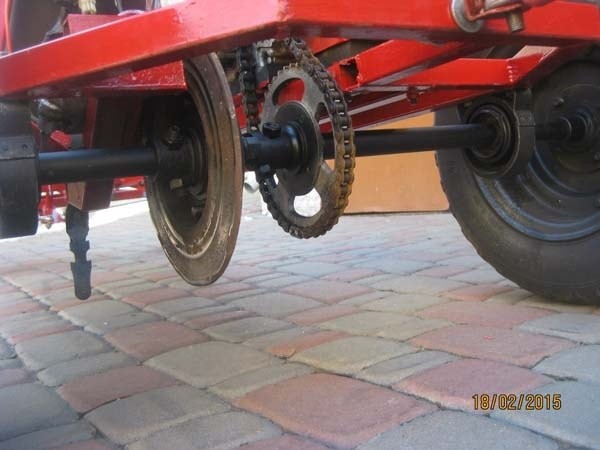

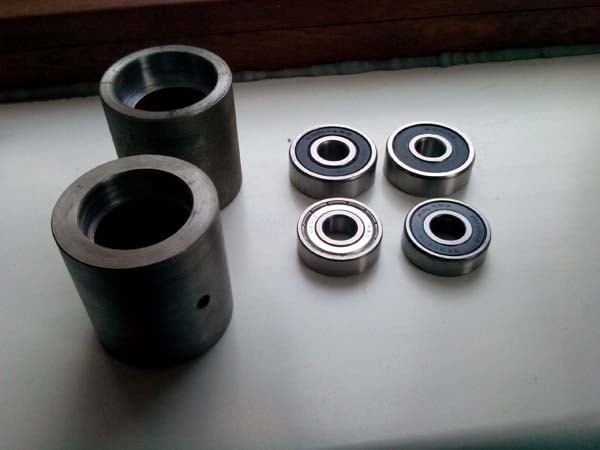

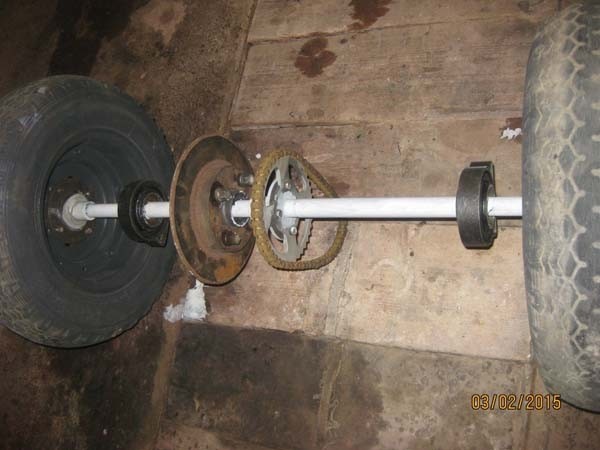

Сборка задней оси.

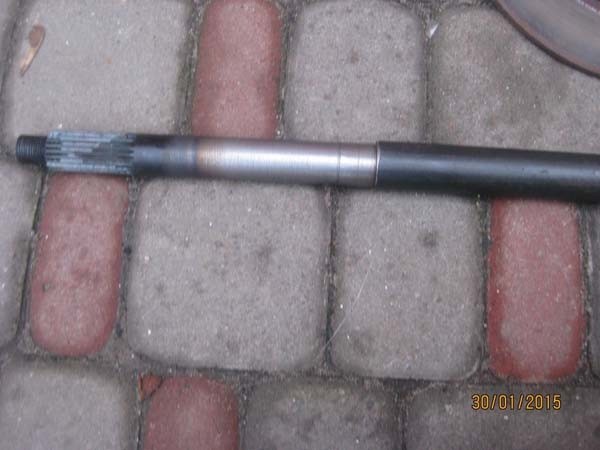

Ось выточили из лома, диаметр задней оси составил 25 мм.

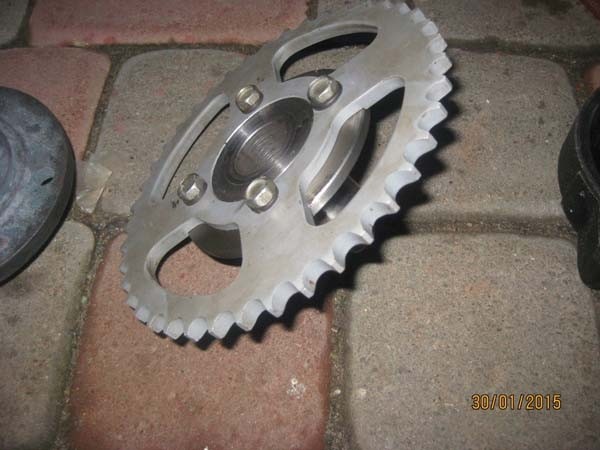

Ведомая звезда на 34 зуба.

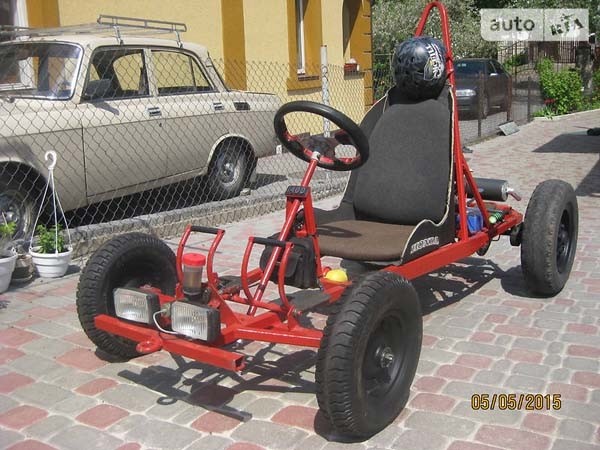

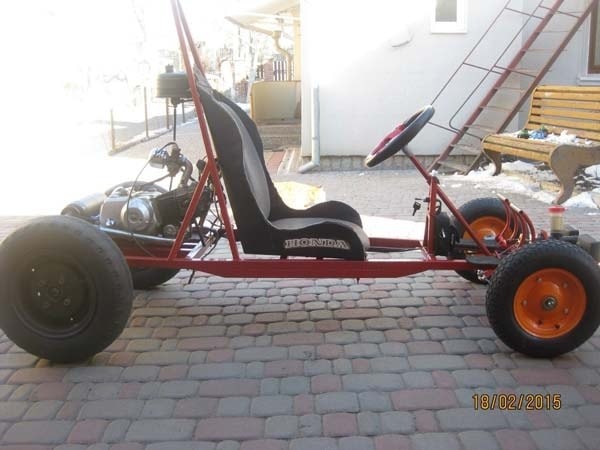

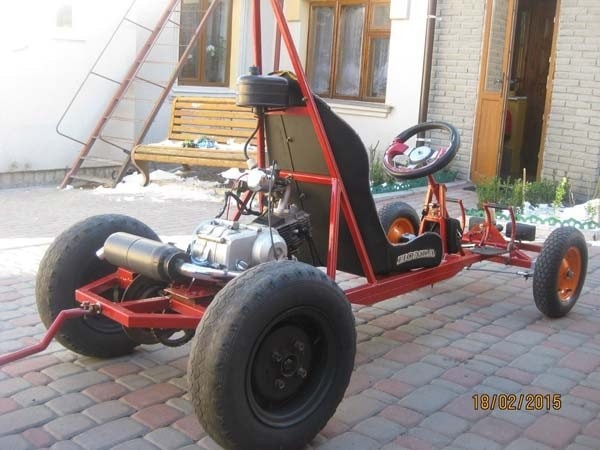

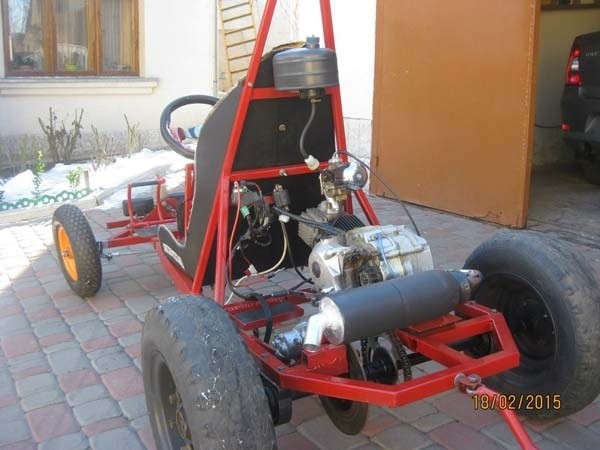

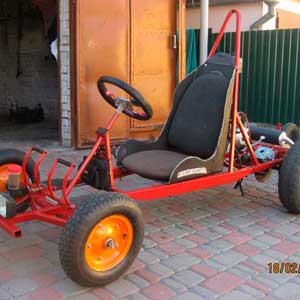

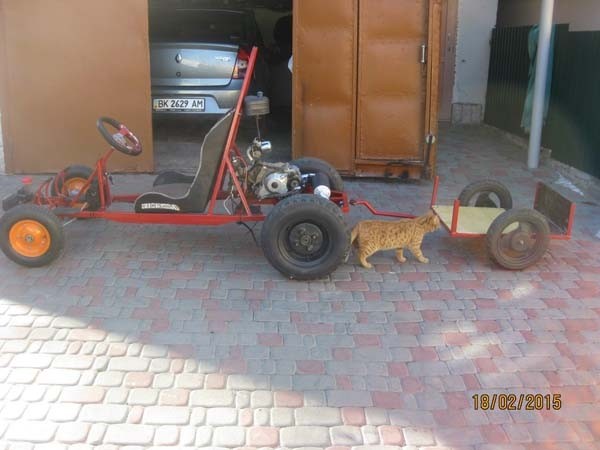

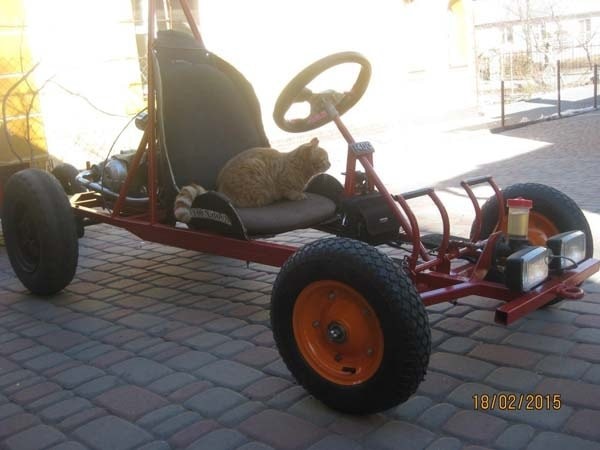

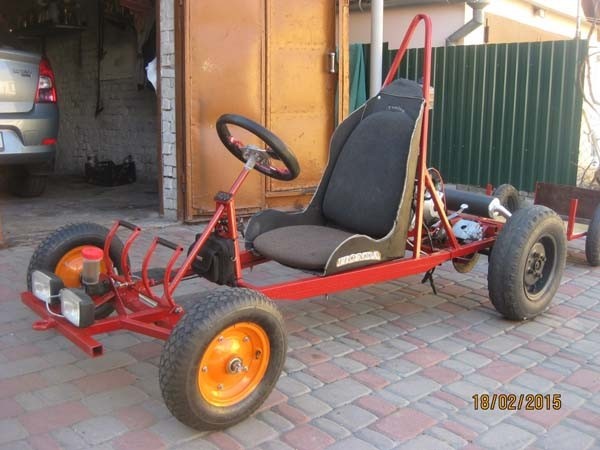

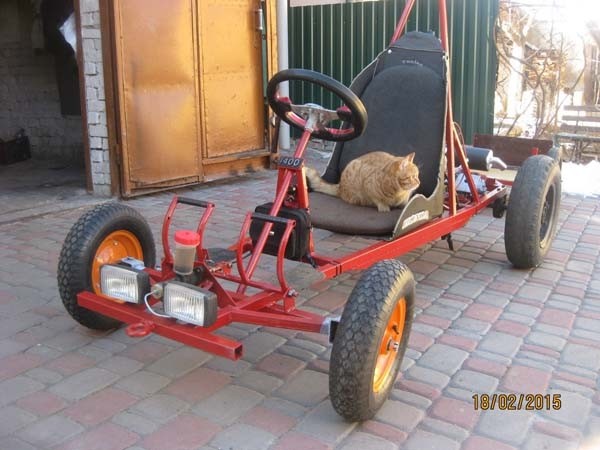

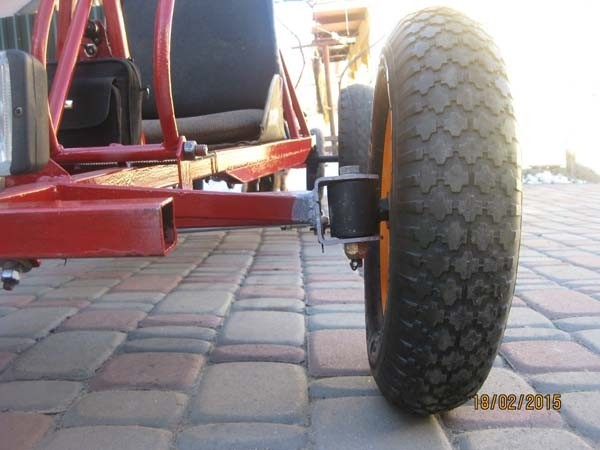

В результате работы, у автора получился вот такой самодельный карт:
Автор самоделки: Владимир Мельник.
