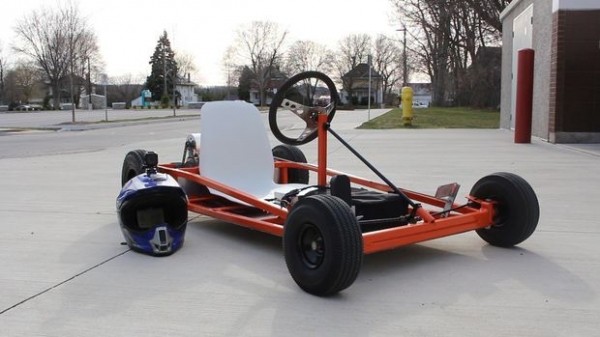

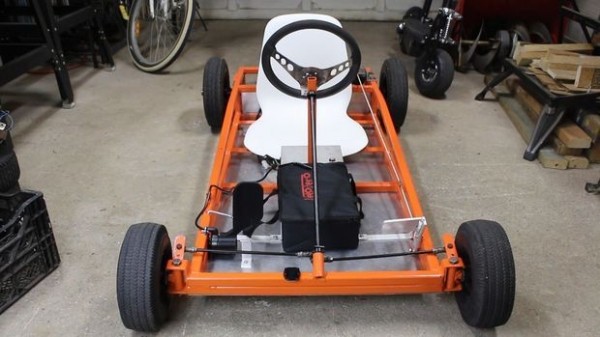

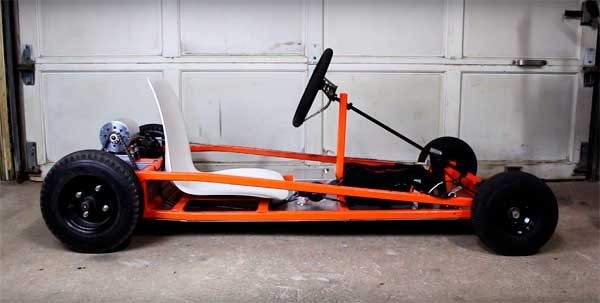

Самодельный карт на электродвигателе

Карт на электротяге: пошаговый подробный фото отчёт о постройке самодельного карта (Go Kart) с электродвигателем, а также видео испытаний электрокарта.

Как известно карт — самый простой спортивный автомобиль, обычно такие авто оснащаются бензиновыми двигателями, но автор решил собрать карт на электродвигателе, что из этого получилось можно узнать из этих фото пошаговой постройки карта.

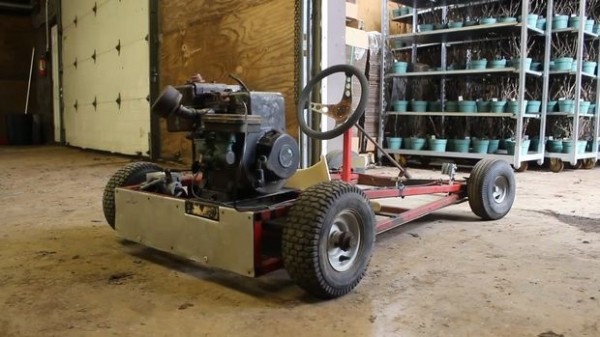

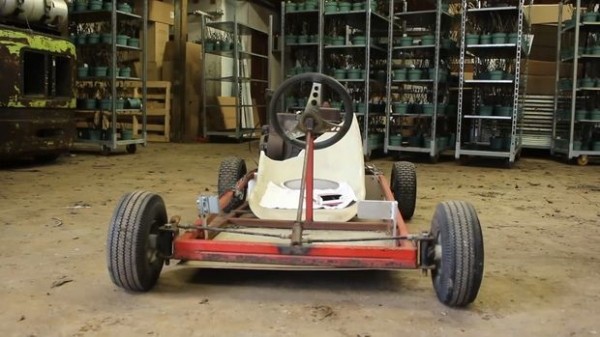

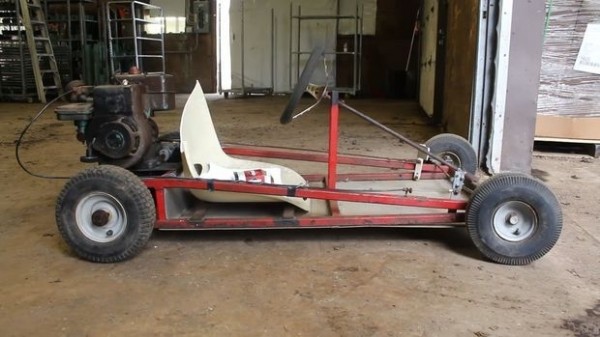

В качестве донора автор приобрёл б/у карт с уже неработающим двигателем.

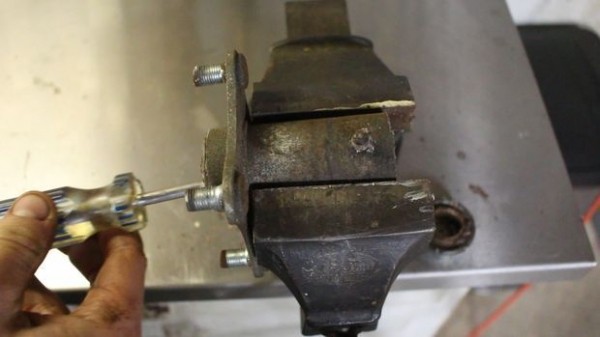

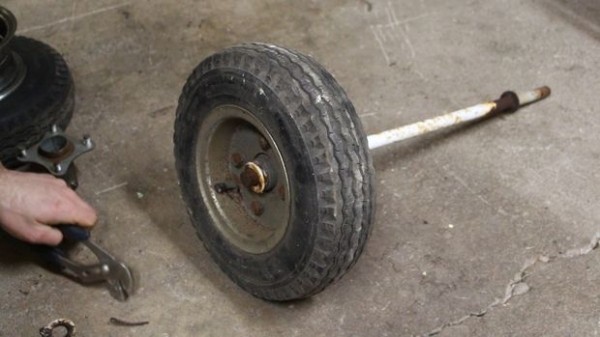

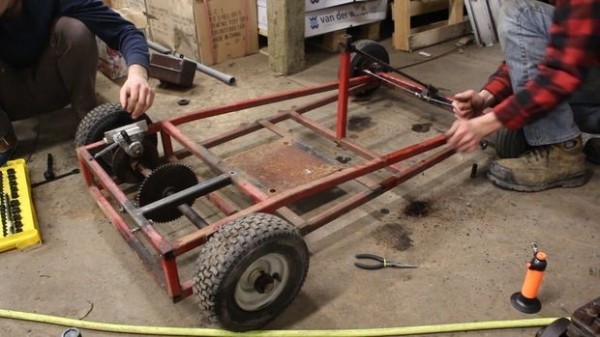

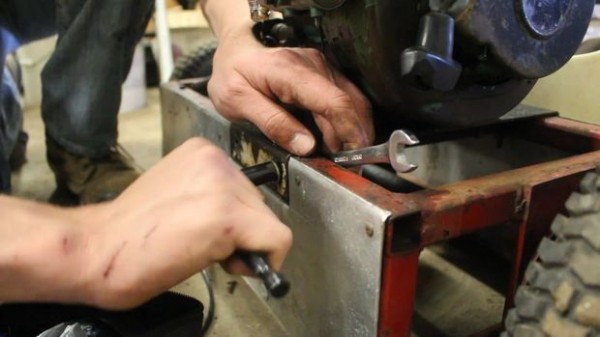

Далее авто был разобран.

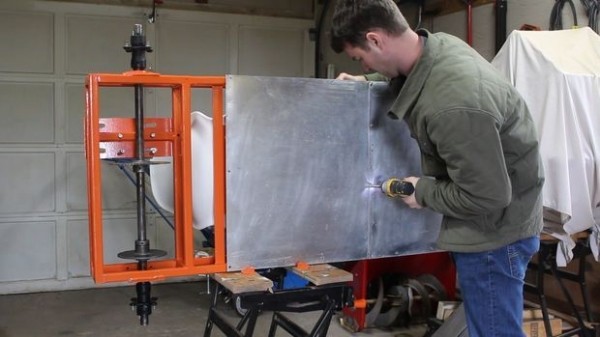

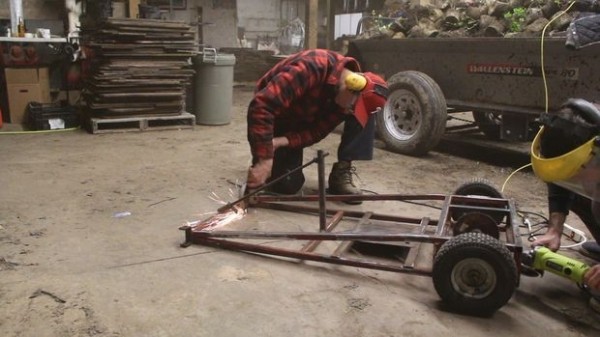

Раму пришлось немного удлинить.

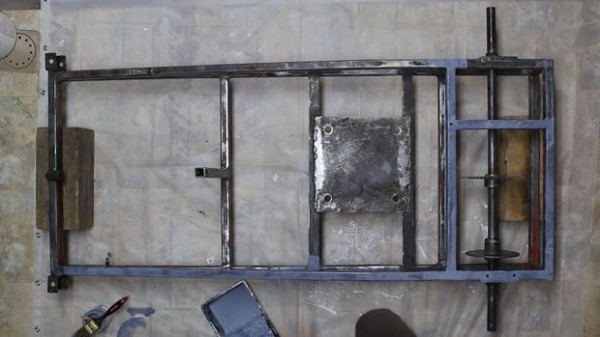

Рама в разобранном состоянии.

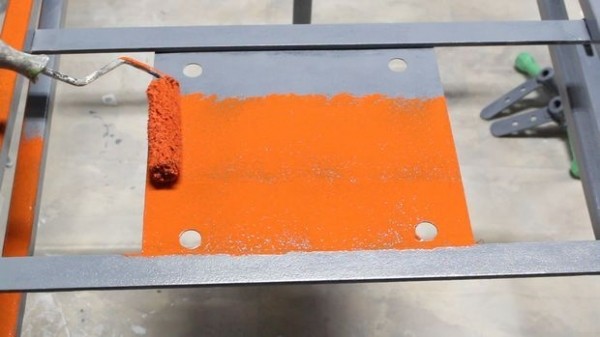

Процесс покраски рамы карта.

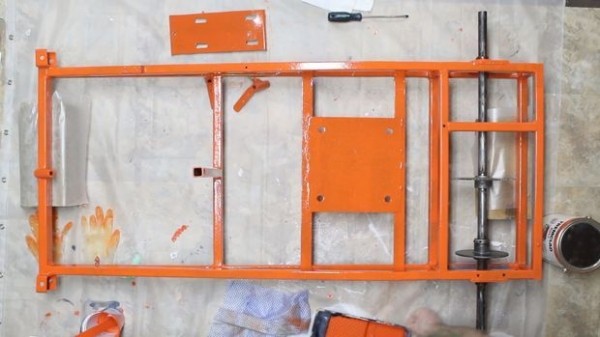

После покраски.

Автор купил на алиэкспресс комплект, состоящий из комплектующих:

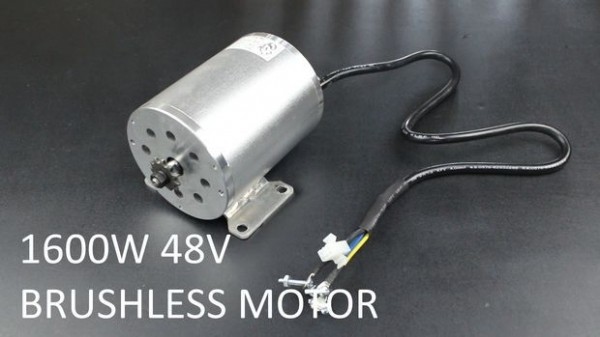

Электродвигатель мощностью 1600W на 48V.

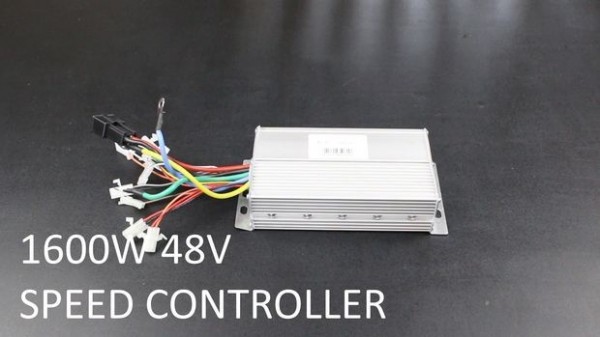

Контроллер.

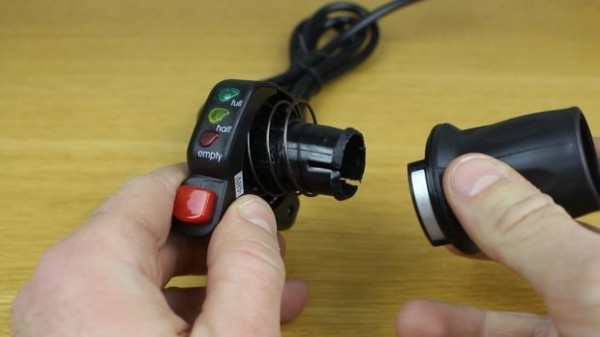

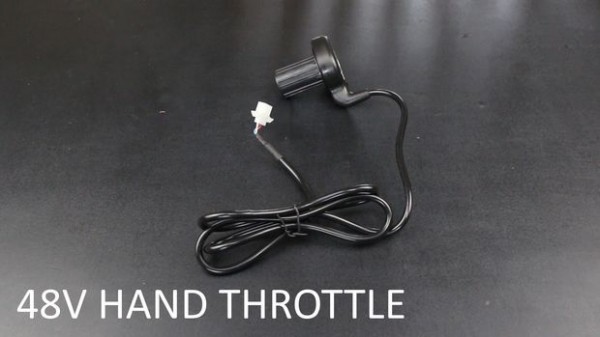

Рукоятка управления оборотами двигателя.

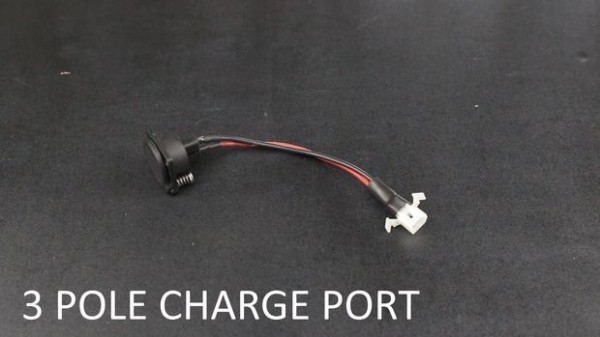

Порт зарядки аккумулятора.

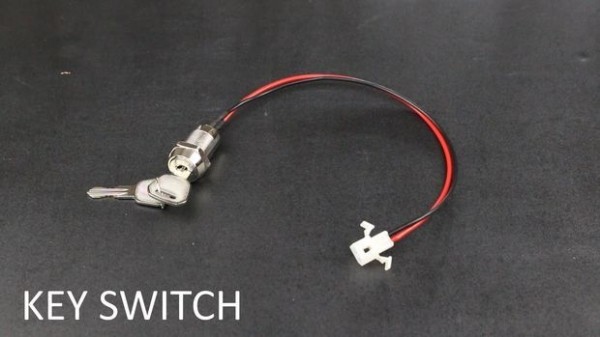

Ключ с замком для включения двигателя.

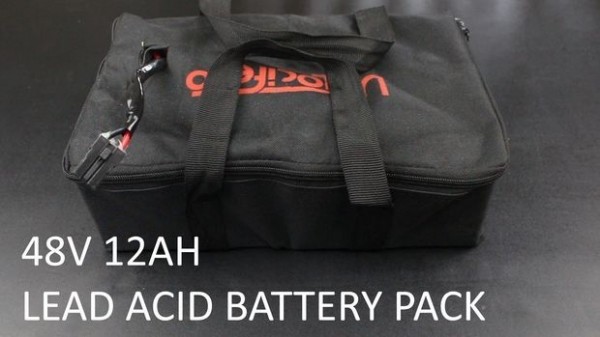

Аккумуляторная батарея на 48V.

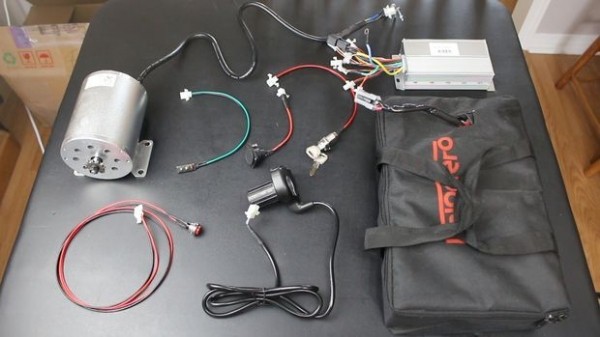

На фото показан весь комплект.

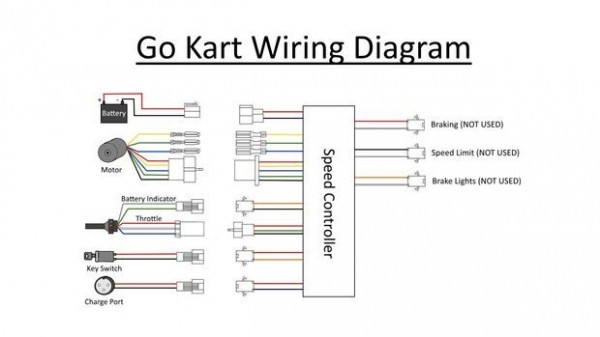

Схема подключения всех комплектующих электрокарта.

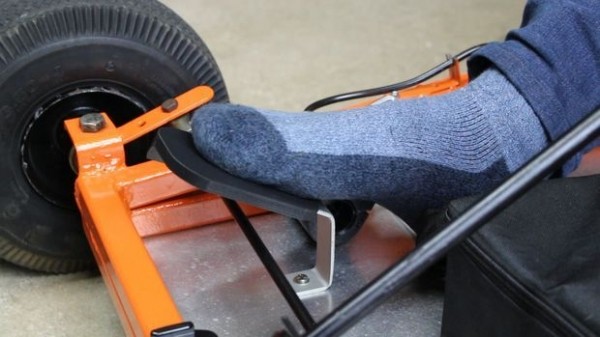

Ручку «газа» пришлось переделать под педаль.

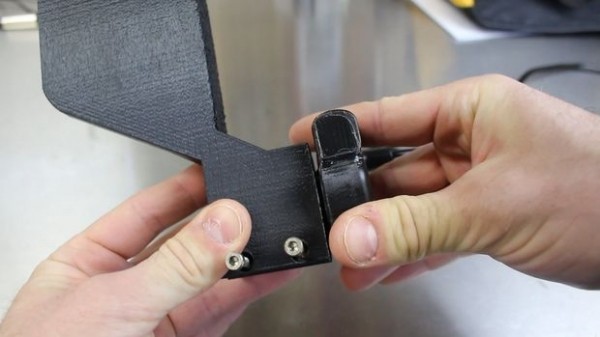

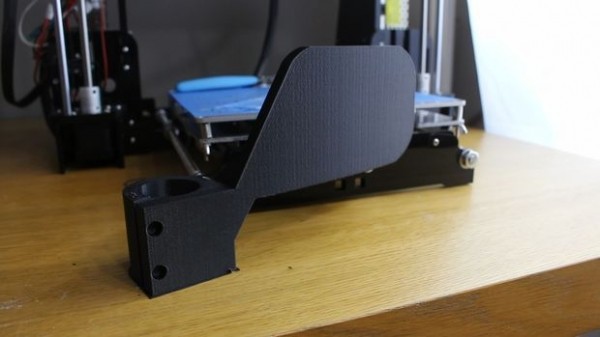

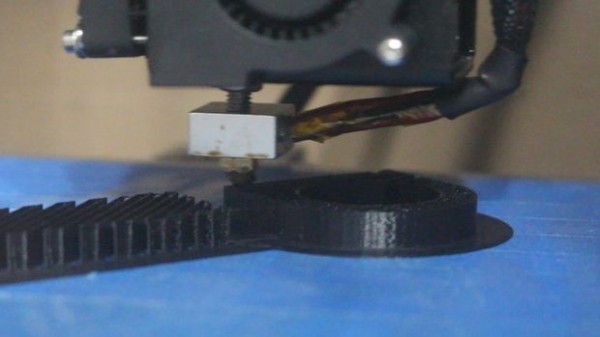

На 3D принтере напечатали пластиковую педаль.

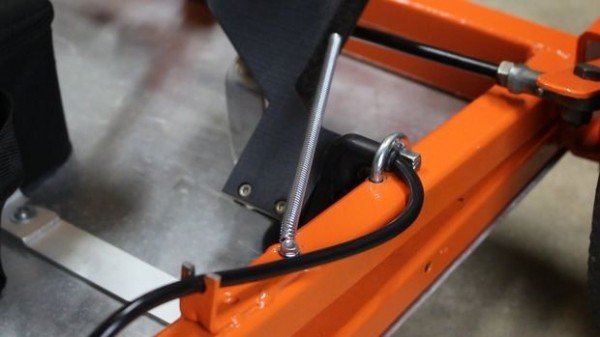

Рукоятку вмонтировали в педаль.

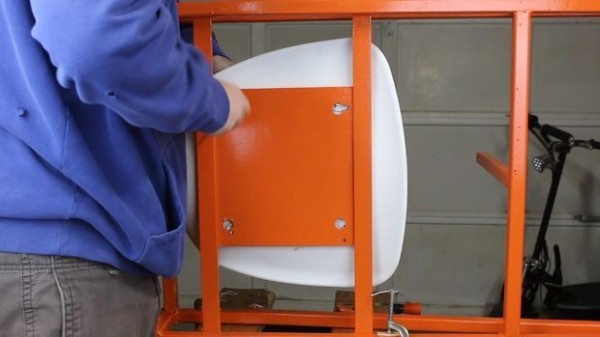

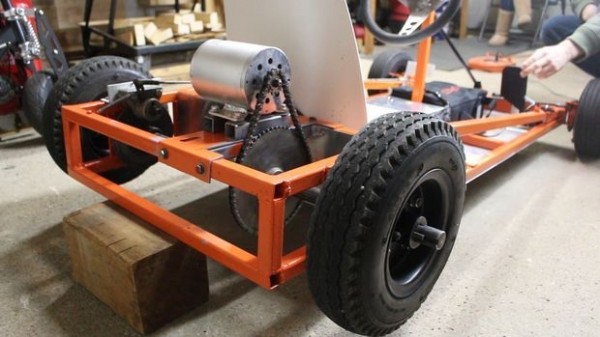

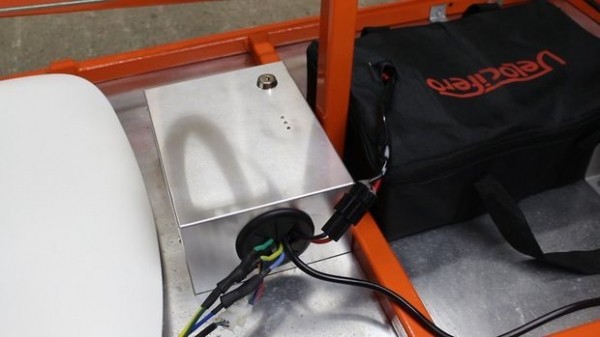

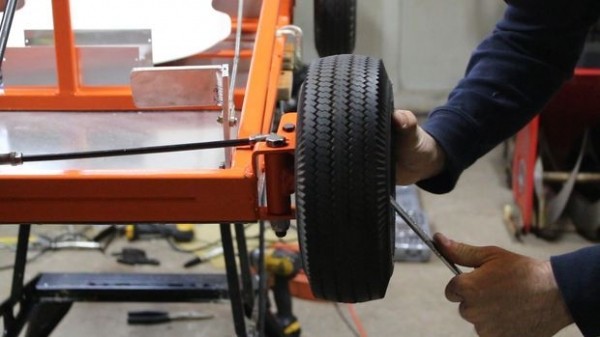

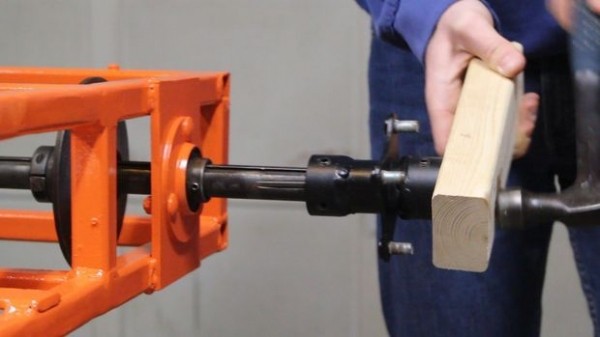

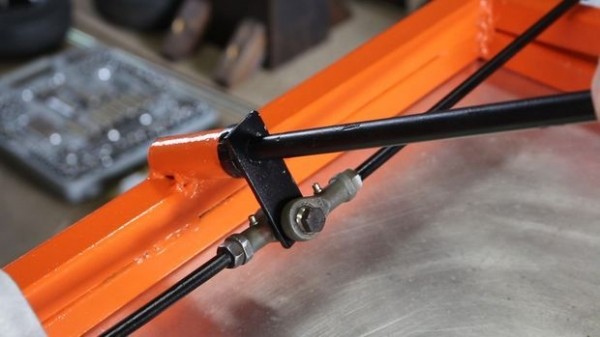

Далее идёт сборка всех комплектующих карта.

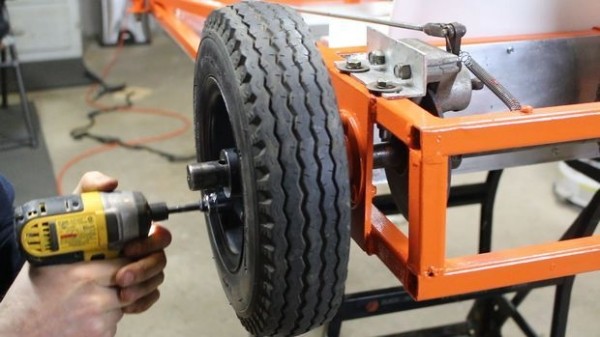

На заднюю ось установлены дисковые тормоза.

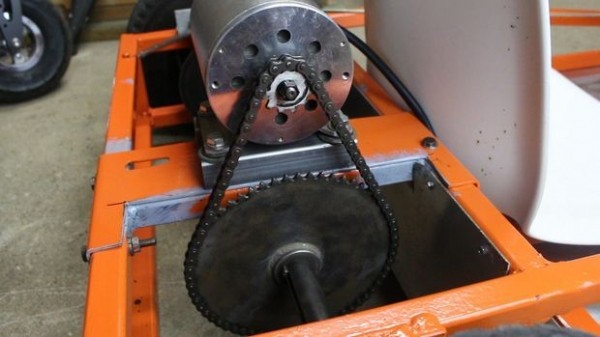

Крутящий момент передается цепной передачей, на ведущей звёздочке 12 зубьев, на ведомой — 61 зуб.

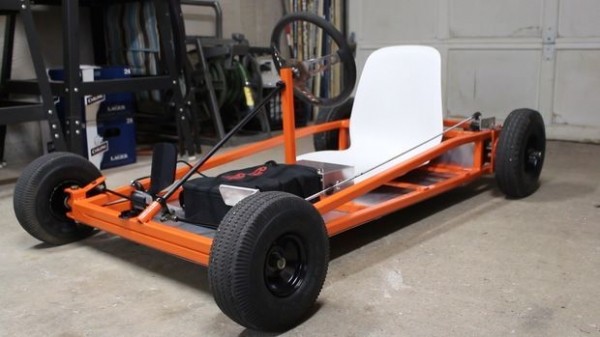

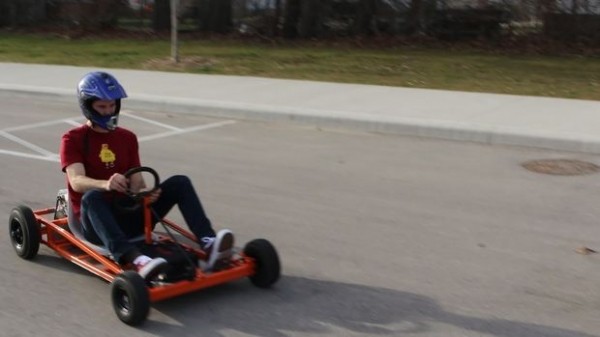

Самодельный карт развивает максимальную скорость до 50 км/ч, чего вполне достаточно для покатушек.

Рекомендую посмотреть видео автора самоделки, где показан процесс сборки карта и его испытания.
