Самодельный гриндер под ленту от 610 до 915 мм

Самодельный ленточный шлифовальный станок (гриндер): фото и описание конструкции станка.

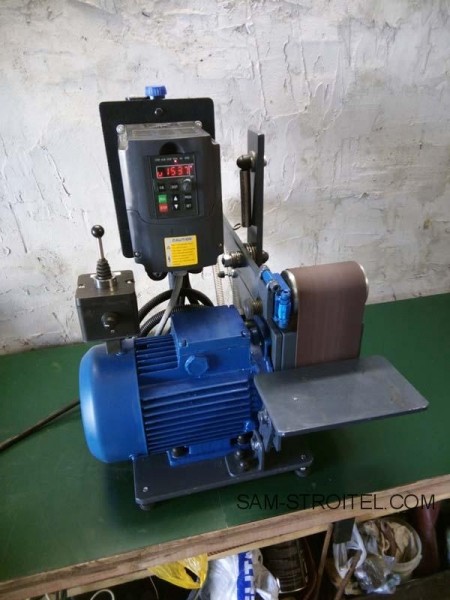

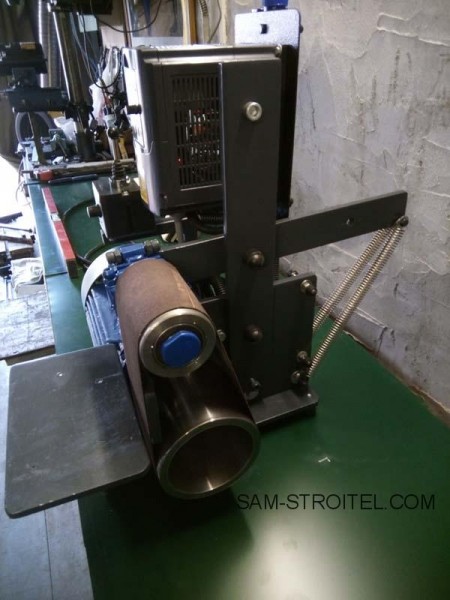

Приветствую! Изготовил гриндер для работ в гараже. Конструкция показана на фото. Ленты можно использовать от 610 до 915 мм, шириной от 50 до 100 мм. Электродвигатель было решено использовать 2.2 кВт, 2885 оборотов.

Ведущий шкив 115 мм, ведомый — бочкообразный 70 мм. на подшипниках 6205-2RS.

Частотник — частотный преобразователь из однофазного напряжения 220 вольт «делает» 3 фазы 220 вольт с возможностью изменения частоты, обеспечивает плавный запуск электродвигателя и скорость движения ленты от 3.5 до 34.7 м /с. Трехфазный асинхронный двигатель подключен «треугольником» .

Запуск и останов, производится джойстиком без фиксации. Потянув джойстик «на себя» происходит запуск электродвигателя, повторное действие — останов. Перемещение джойстика «от себя» включает реверс . Обороты двигателя (скорость ленты) регулируются переменным резистором, установленным в «коробке » под джойстик.

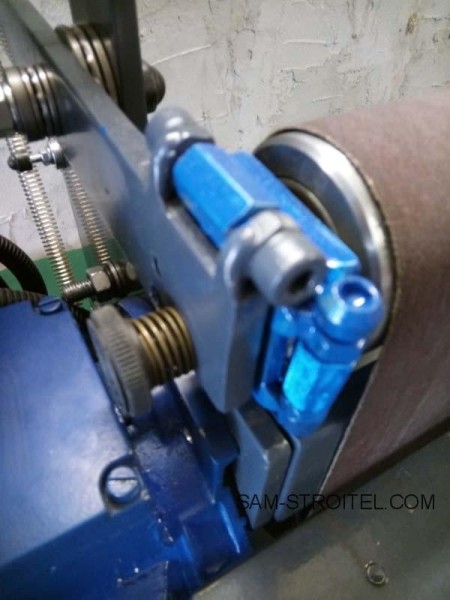

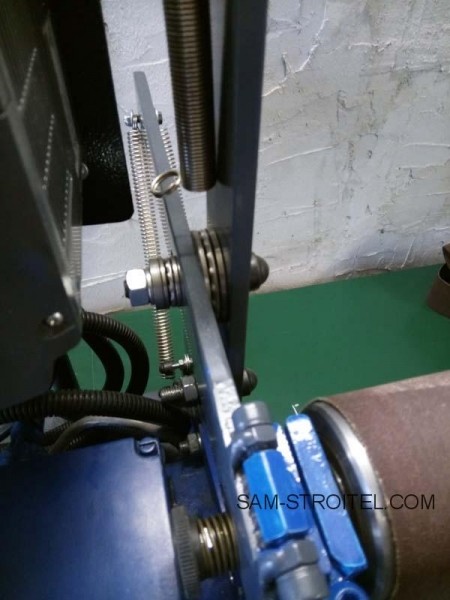

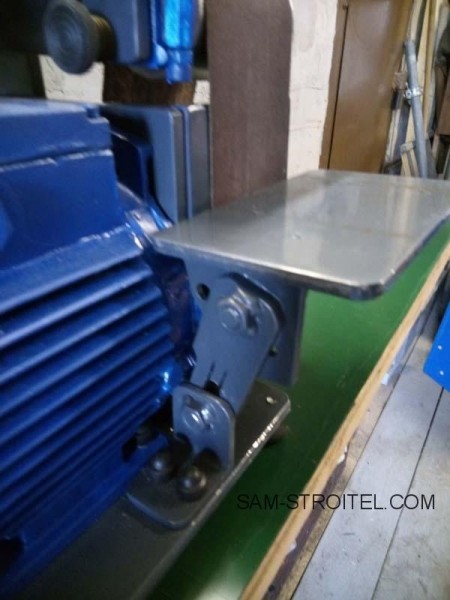

Механизм регулировки.

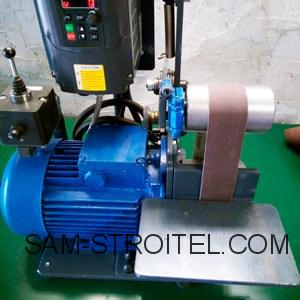

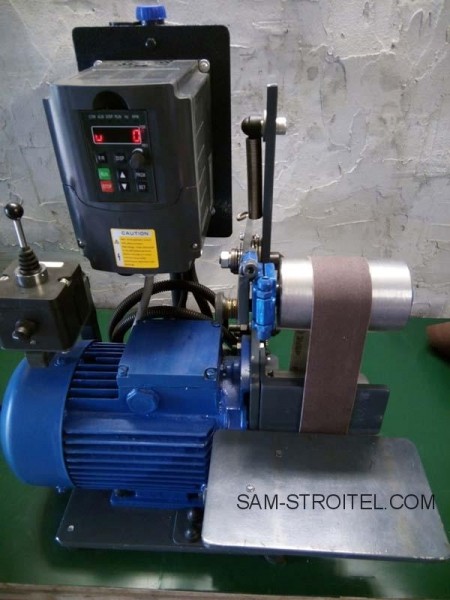

Установлена лента 686 х 50 мм.

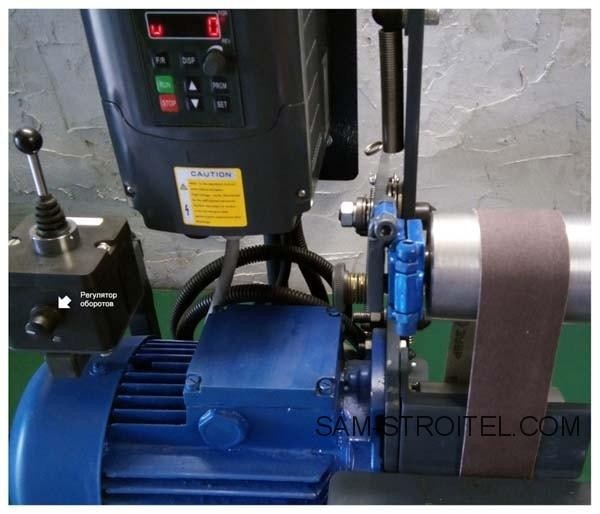

Регулятор оборотов двигателя.

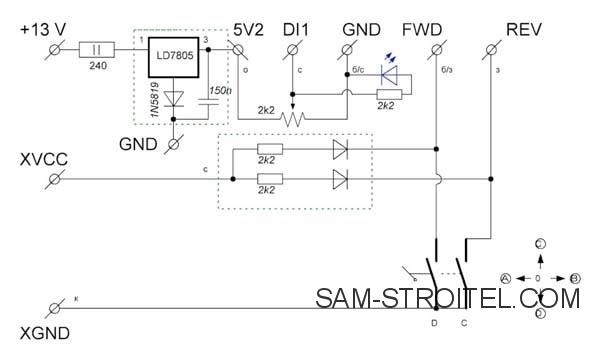

Схема соединений.

Автор самоделки: Аркадий. г. Калуга.
