Самодельный багги Раптор 1500: фото, видео

Багги Раптор 1500 с двигателем и КПП от Ваз 21083: фото сборки с описанием, также видео выезда на багги.

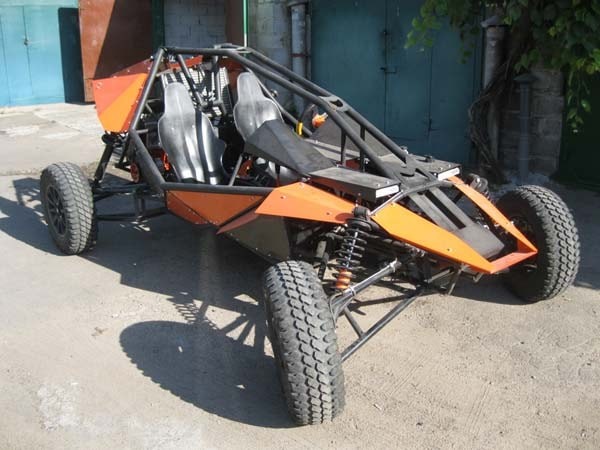

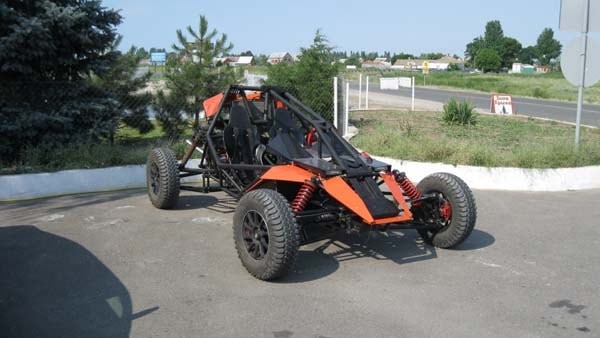

Автор изготовил двухместный багги с оригинальным дизайном, за основу которого был взят concept KTM AX.

Технические характеристики:

• Двигатель: ВАЗ 21083 1500 см³ 86 л. с.
• Длина: — 3600 мм.
• Ширина: — 2000 мм.
• Высота: — 1355 мм.
• База: — 2650 мм.
• Дорожный просвет: — 300 мм.
• Колея: — 1774 мм.
• Вместимость — водитель и 1 пассажир.
• Масса багги – 800 кг.
• Ёмкость топливного бака – 20 л.
• Задний привод.
• Багги развивает максимальную скорость – 100 км/ч.

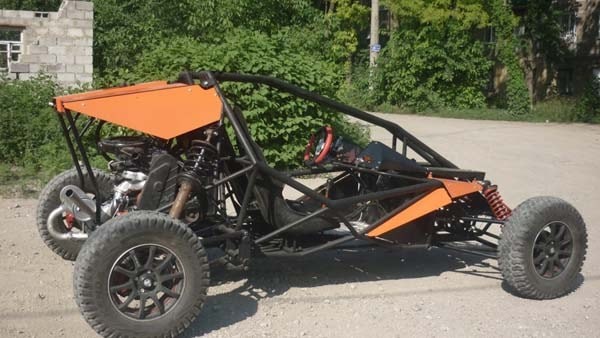

Далее несколько фото самодельного авто.

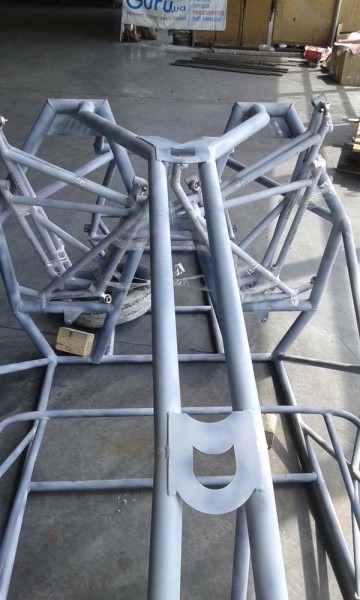

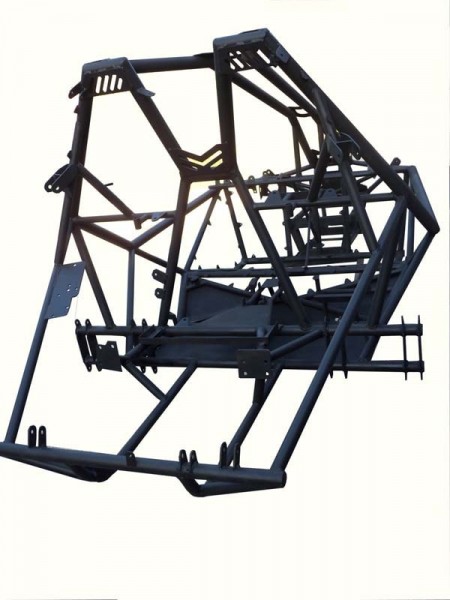

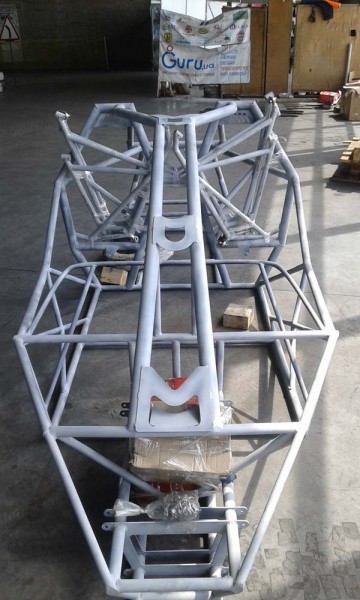

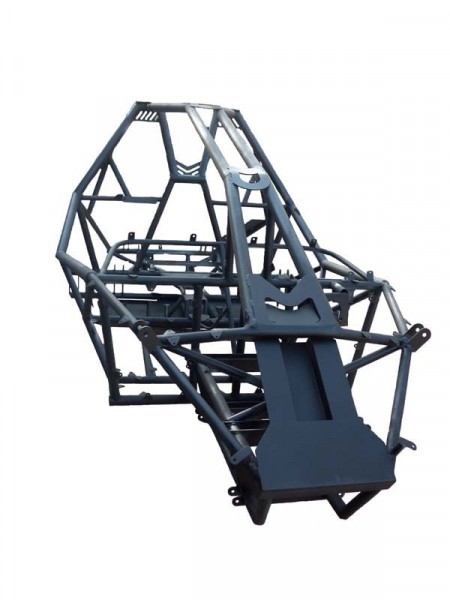

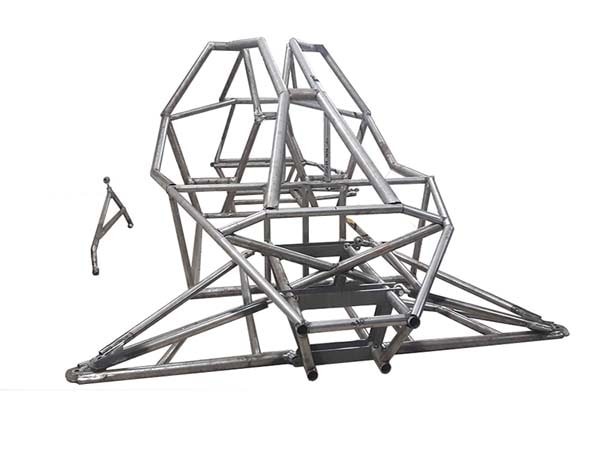

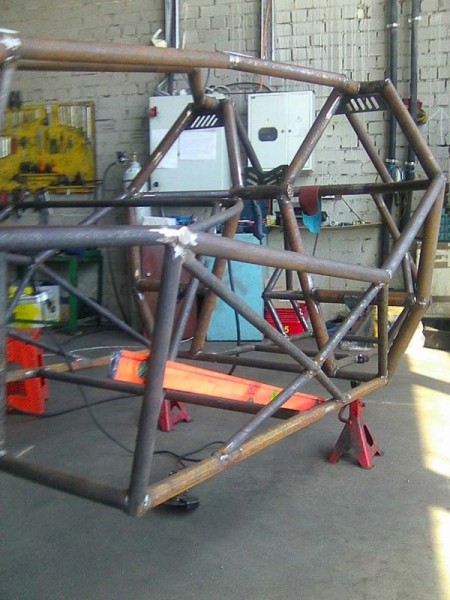

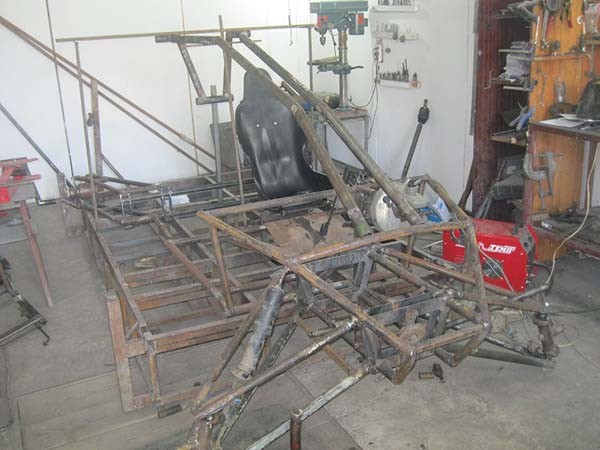

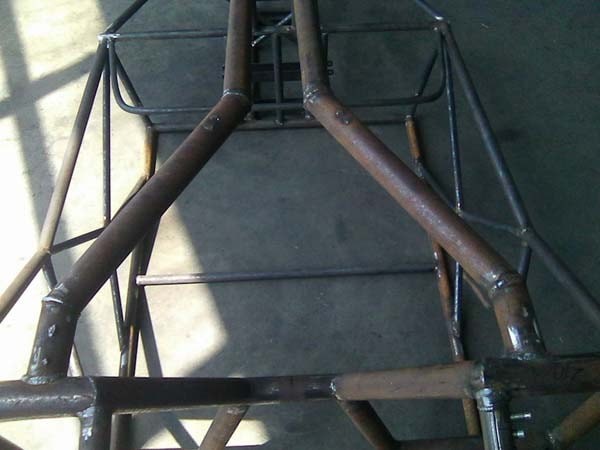

Рама багги сварена из цельнотянутых труб Ст 20 и Ст 30 ХГСА.

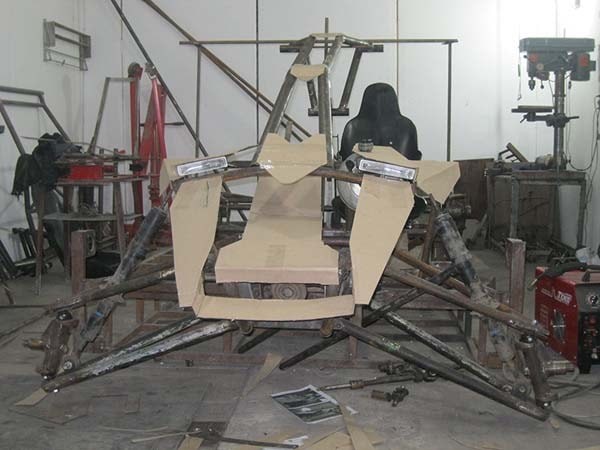

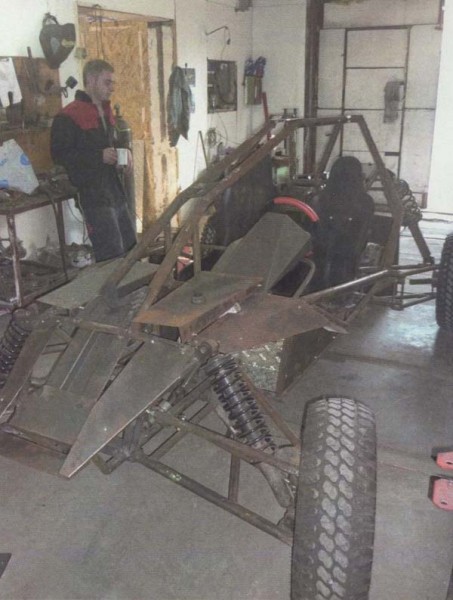

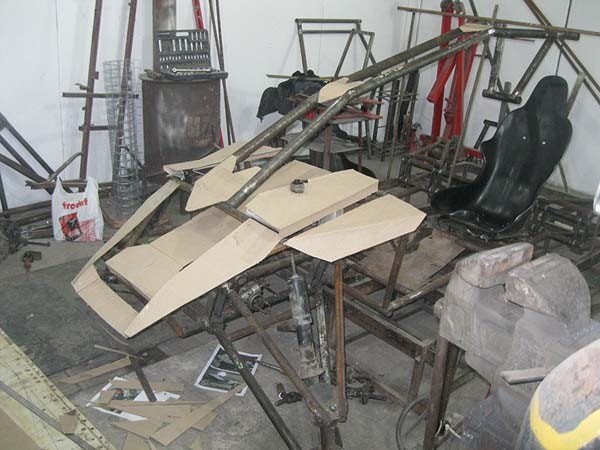

Изначально для примерки, панели облицовки кузова были вырезаны из картона, затем были изготовлены металлические панели.

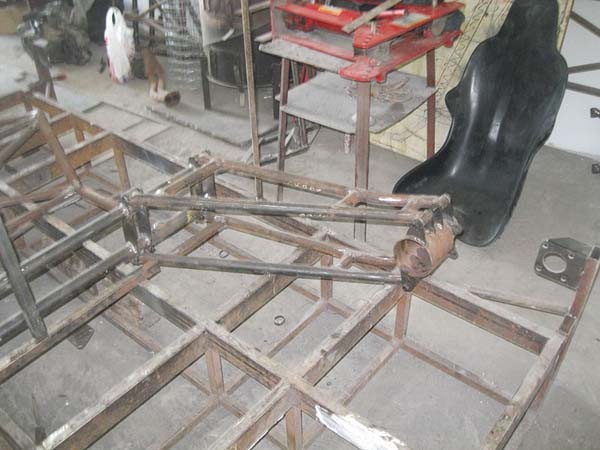

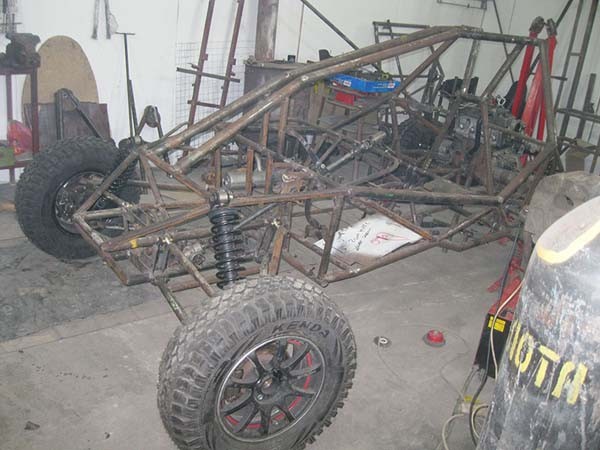

Сборка подвески, рулевое управление реечного типа.

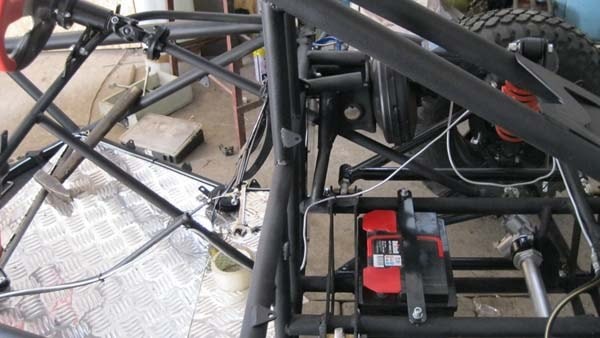

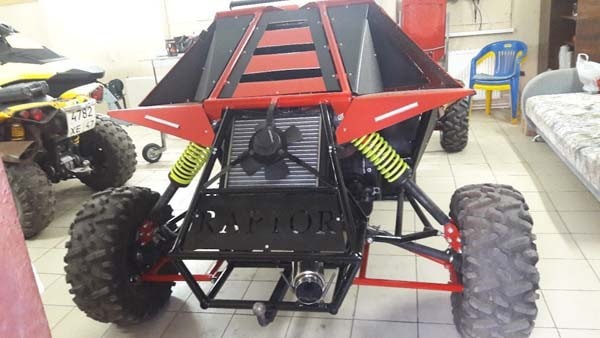

Задняя часть рамы.

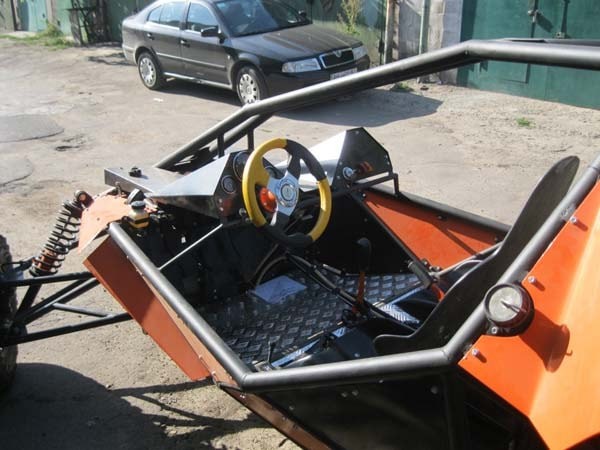

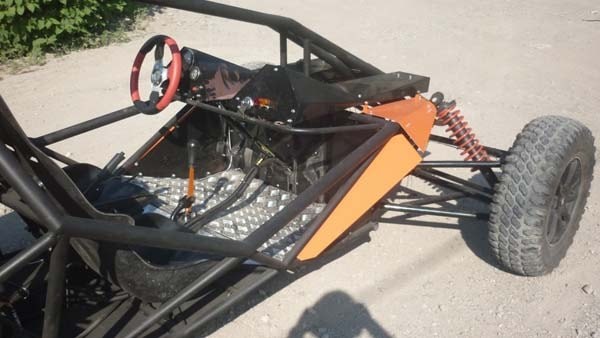

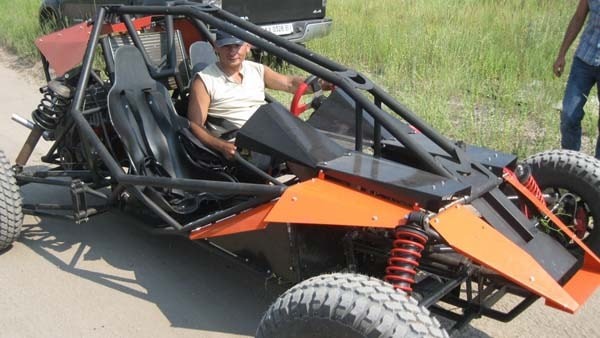

Кабина.

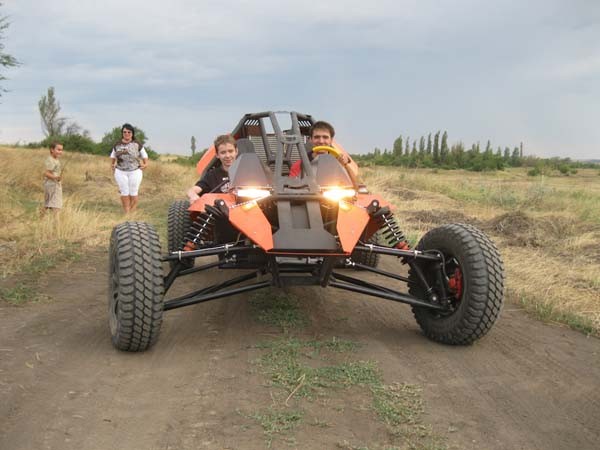

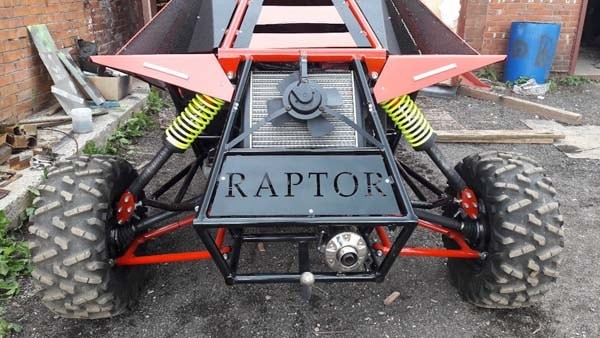

Передняя подвеска.



Авто оснащено дисковыми гидравлическими тормозами.

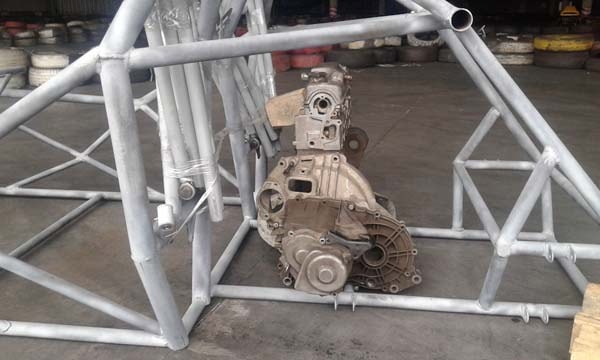

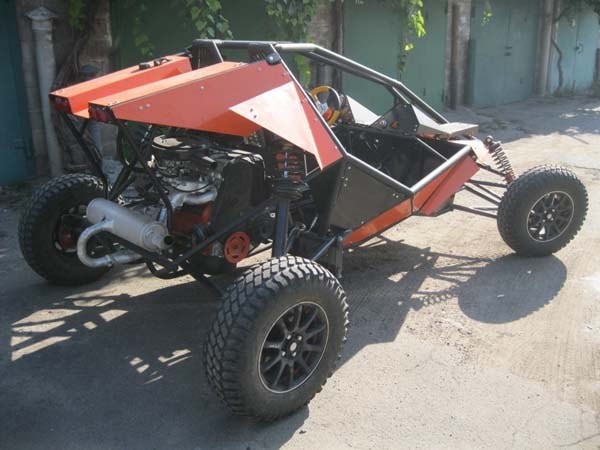

Двигатель ВАЗ 21083 расположен поперечно.

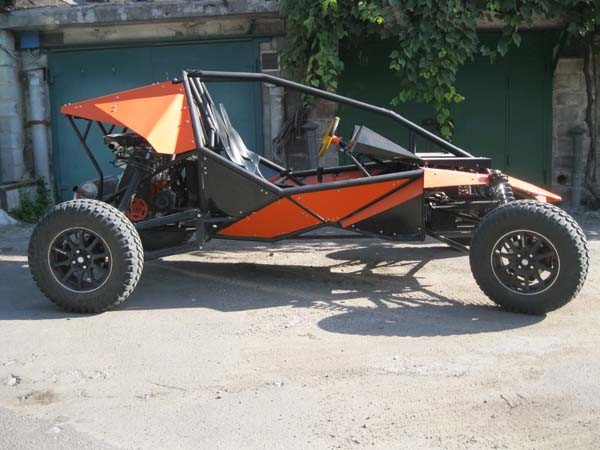

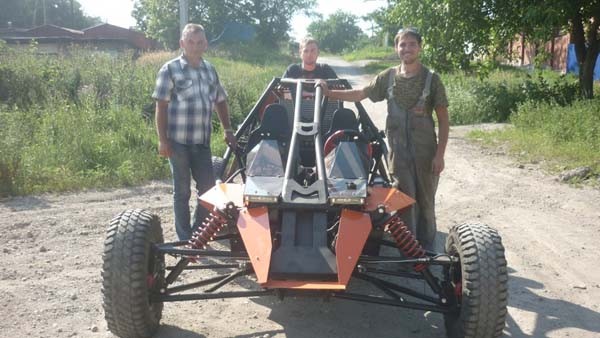

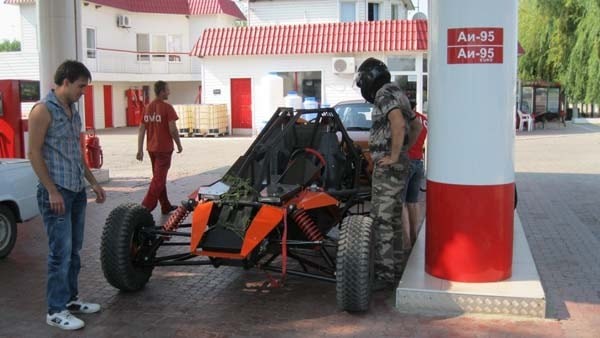

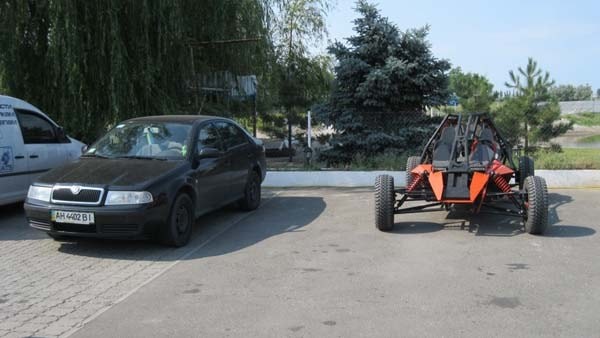

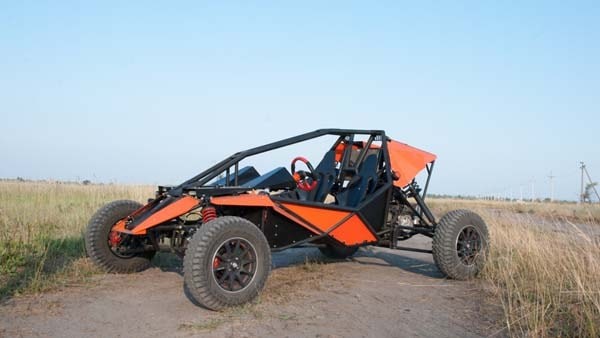

Вот такой самодельный багги сделан автором Виталием Бондарем.

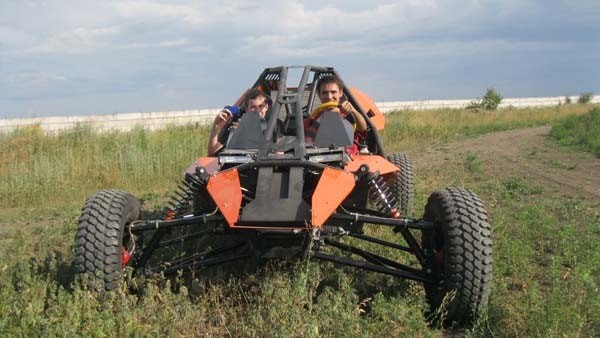

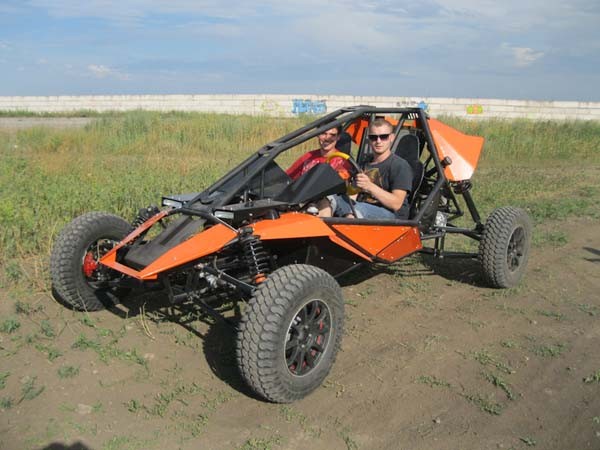

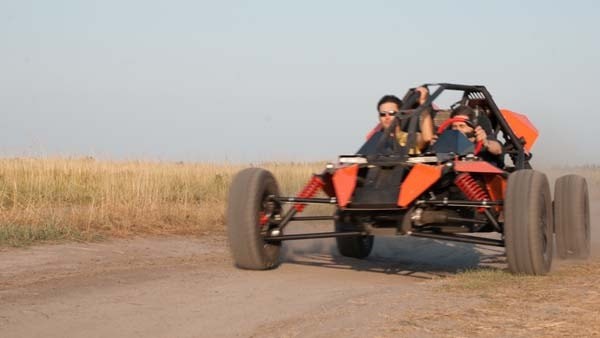

На этом видео автора (Vitaliy Bondar): показан самодельный багги Раптор 1500.
