Самодельные грабли для мотоблока: чертежи для изготовления
Делаем грабли для мотоблока своими руками: чертежи с размерами, фото изготовления, видео, где показаны грабли в работе.
.

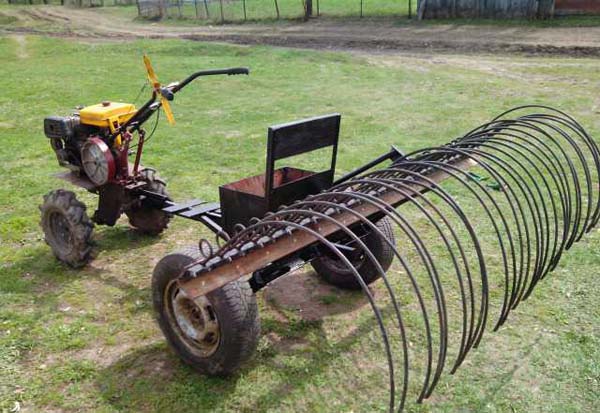

Заготовка сена в ручную довольно трудоёмкий процесс, чтобы облегчить труд и не сгребать скошенную траву в ручную, можно использовать мотоблок с приспособлением для уборки сена.
В этой статье мы подробно рассмотрим как сделать самодельные грабли для мотоблока своими руками.

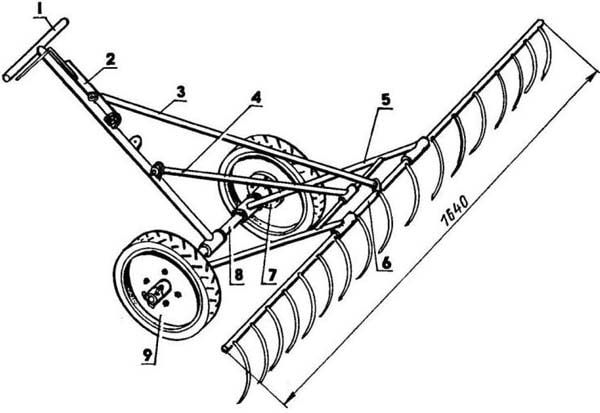

Схема самодельного приспособления для уборки сена.
- 1 — дышло;
- 2 — рычаг;
- 3 — тяга (поднимает-опускает грабли);
- 4 — подкос;
- 5 — стойка;
- 6 — грабли с зубьями;
- 7 — ступица;
- 8 — ось;
- 9 — колесо.
Материалы для изготовления самоделки:
- Пара колёс диаметром 30 — 50 см.
- Металлический прут, труба, для изготовления оси.
- Дышло можно сделать из профильной трубы..
- Для зубьев понадобятся прутья диаметром 6 — 8 мм.
- Механизм граблей — трубы диаметром 30 мм для оси и 40 мм для её крепления.
- Пружины можно использовать готовые или выгнуть самостоятельно.
Чертеж граблей для мотоблока.
Подробные чертежи с размерами для самостоятельного изготовления приспособления для уборки сена с помощью мотоблока.

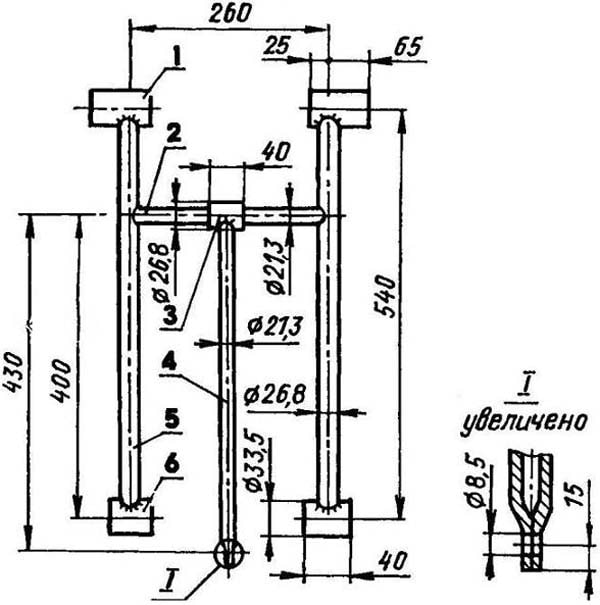

Стойка.
- 1 — втулка (труба 33,5 x 3,2 мм — 2 шт).
- 2 — поперечина (труба 21,3 x 2,8 мм).
- 3 — втулка поперечины (труба 26,8 x 2,8 мм).
- 4 — подкос (труба 21,3 x 2,8 мм).
- 5 — ножка (труба 26,8 x 2,8, 2 шт).
- 6 — втулка (труба 33,5 x 3,2, 2 шт).

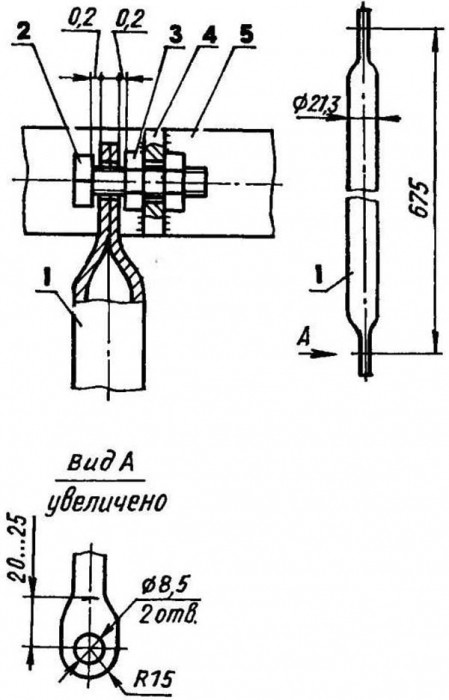

Тяга, соединение на шарнире.
- 1 — тяга (труба 21,3 x 2,8мм).
- 2 — болт М 8.
- 3 — гайка М 8 (2 шт).
- 4 — кронштейн.
- 5 — консоль граблей.

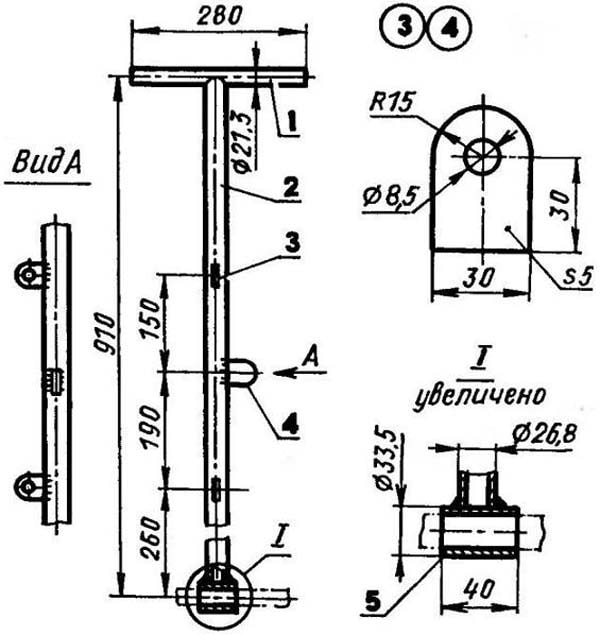

Чертежи дышла.
- 1 — рукоятка (труба 21,3 x 2,8 мм).
- 2 — дышло (труба 26,8 x 2,8 мм).
- 3 — кронштейн (Ст3, лист s5,2 шт.).
- 4 — упор (Ст3, лист s5, выполняется с размерами поз. З без отверстия).
- 5 — переходная втулка (труба 33,5 х 3,2 мм).

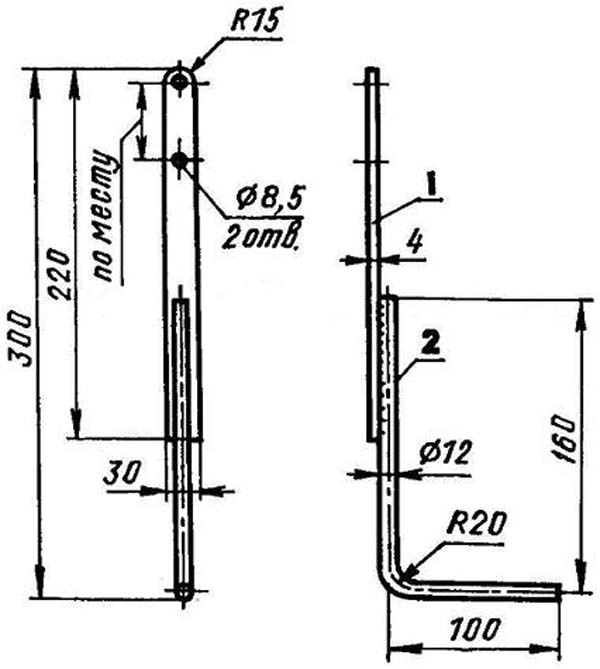

Рычаг граблей.
- 1 — рычаг (СтЗ, полоса 30 × 4 мм).
- 2 — ручка (СтЗ, пруток диаметром 12 мм).

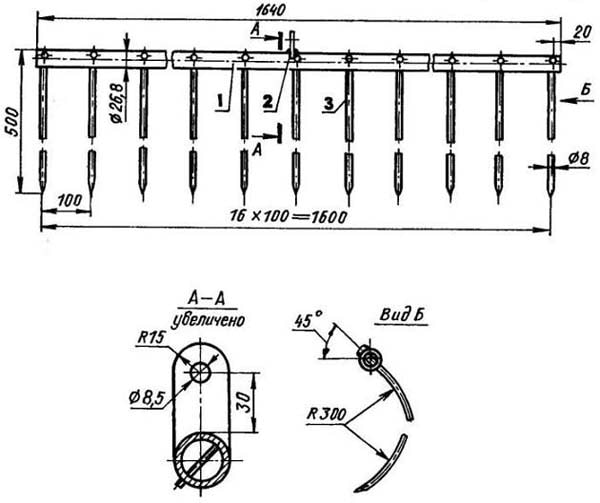

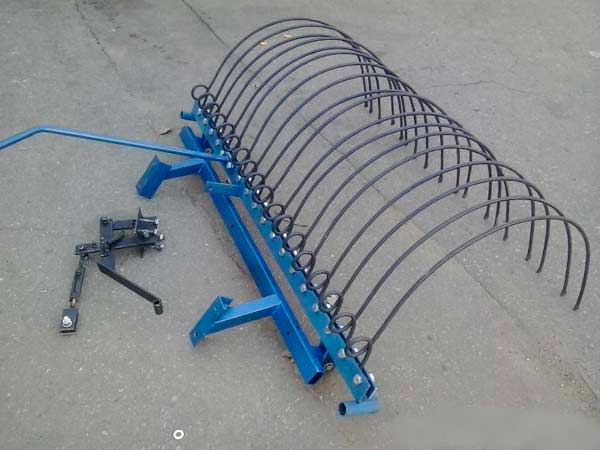

Чертежи граблей.
- 1 — консоль (труба 26,8 x 2,8 мм).
- 2 — кронштейн.
- 3 — зуб (сталь 45, пруток d8,17 шт).
На этом видео автор показывает принцип работы самодельного сеноуборочного приспособления для мотоблока.

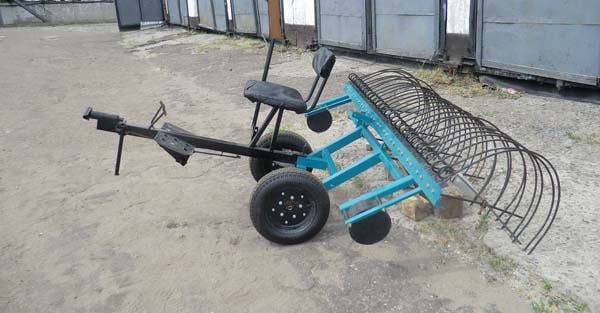

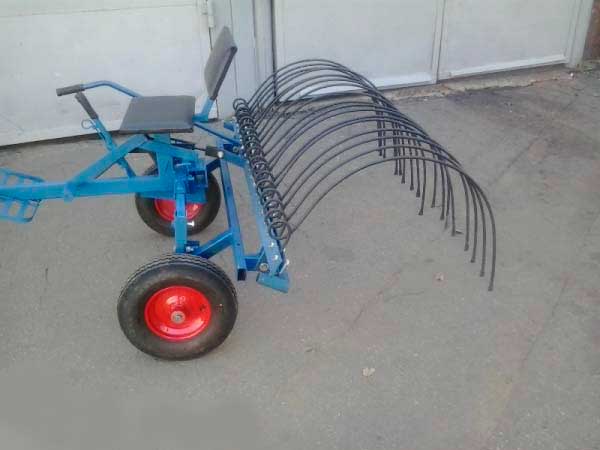

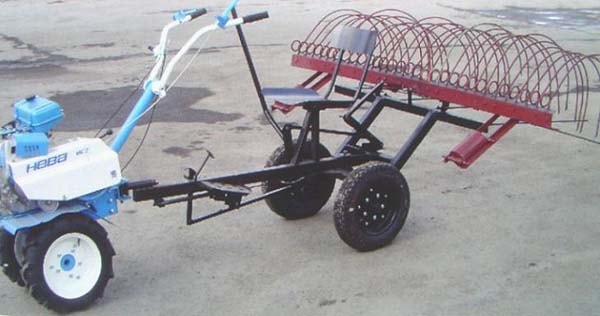

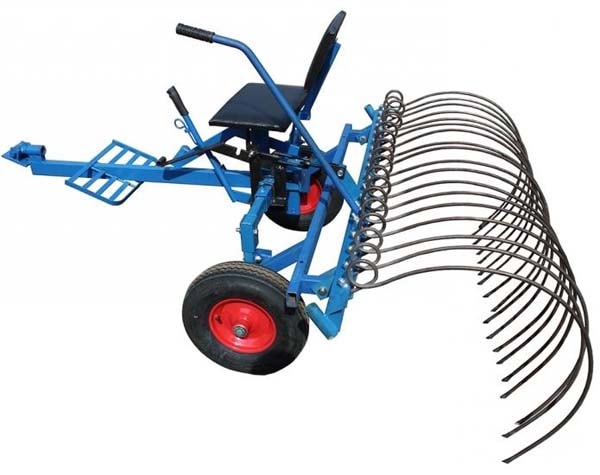

Устройство граблей для мотоблока.
