Самодельная бетономешалка

Бетономешалка самодельная: пошаговое изготовление.

Из этой статьи Вы узнаете как изготовить гравитационную бетономешалку своими руками.

Материалы:

• Листовой металл толщиной 2,5 — 3 мм для стенок и 5 мм для дна ёмкости.
• Маховик от двигателя авто.
• Ступица и бендикс стартера – для механизма вращения груши.
• Подшипники.
• Трубы квадратного сечения и разного диаметра – для основания, посадочного места и поворотного колеса.

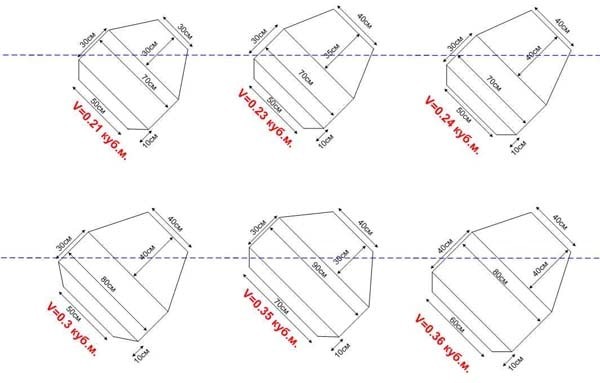

Первым делом нужно определиться с объёмом груши, примерные размеры указаны на рисунке.

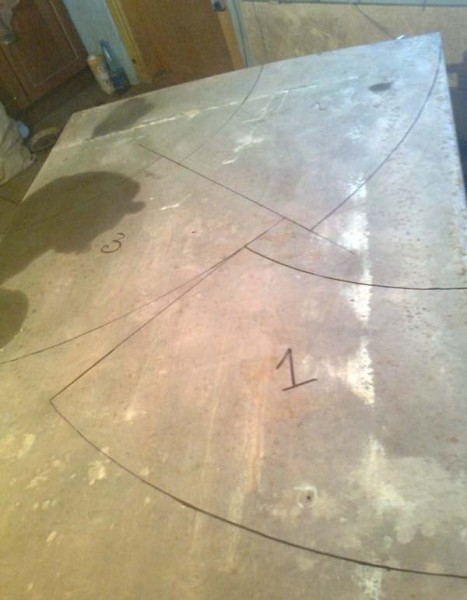

Расчерчиваем сначала на бумаге, затем на металле и вырезаем заготовки для будущей груши.

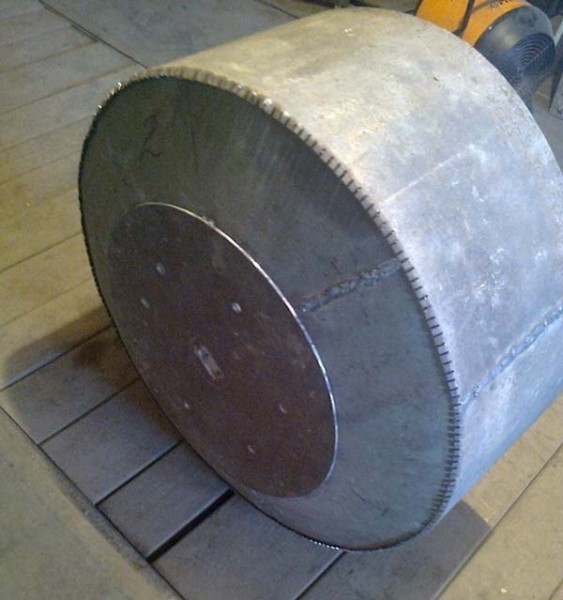

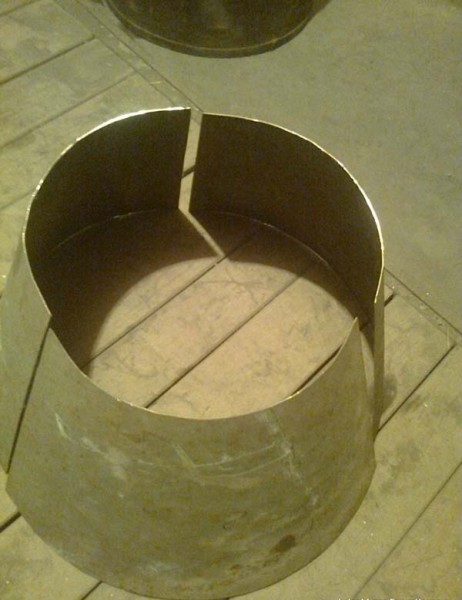

Затем свариваем части груши, сначала совмещаем центральную и нижнюю части. Для этого края центрального обода надрезаются и загибаются вовнутрь – для ограничения выхода нижней части.

Через верх в центральный обод вставляется нижняя деталь и с помощью простукивания кувалдой продавливается до упора вниз. Когда края выровнены, их можно сваривать.

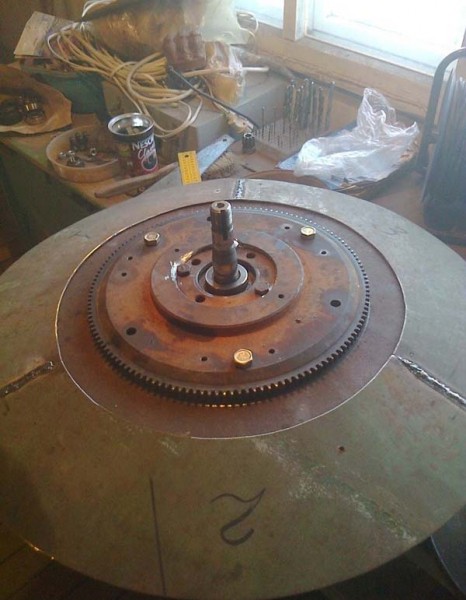

К нижней ее части, вырезанной из 5-миллиметровой стали, крепится механизм вращения. Желательно делать его съемным – транспортировать разборную бетономешалку проще.

Верхняя часть груши опускается в центральную, края центрального обода также подрезаются и загибаются вовнутрь. Изнутри груши привариваются лопасти, способствующие перемешиванию смеси. Чтобы раствор не скапливался в швах, лопасти крепятся на небольшом расстоянии от стенок.

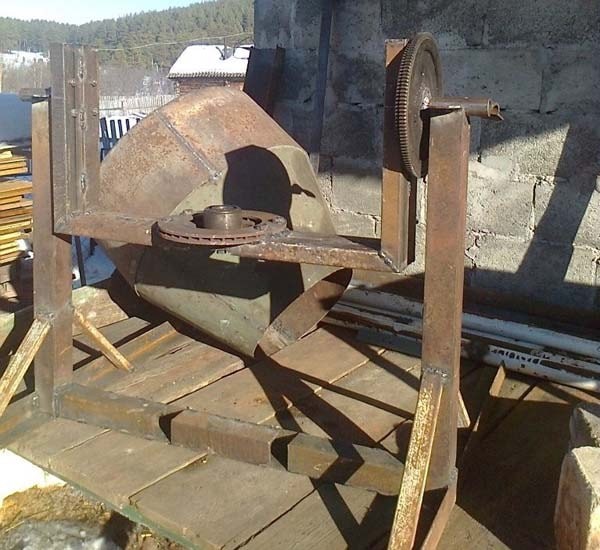

Станину желательно сделать тяжелой, конечно перемещать ее будет сложно, но вибрация будет меньше.

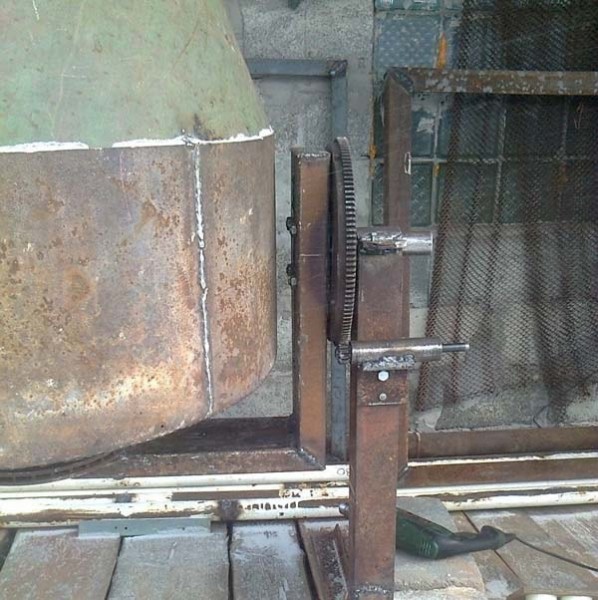

Механизм опрокидывания нужно делать на маховике с шестеренкой – так опрокинуть полную емкость получится даже одному. Можно сварить шестигранное колесо или приладить любое другое.

Устанавливается двигатель, для бетономешалки объемом 200 л понадобится двигатель мощностью от 1 кВт. Нужно изготовить редуктор, который и будет передавать крутящий момент от двигателя на грушу. Шкивы на валу и двигателе нужно рассчитать таким образом, чтобы груша совершала около 25 оборотов в минуту.
