Самая простая антенна для цифрового ТВ своими руками

Простая самодельная антенна для приёма телевизионных каналов в цифровом формате: подробные фото и описание изготовления антенны.

Привет всем! В прошлой статье мы рассмотрели изготовление ТВ антенны из кабеля, хочу показать ещё один вариант антенны для приёма цифрового ТВ, которую может сделать каждый своими руками.

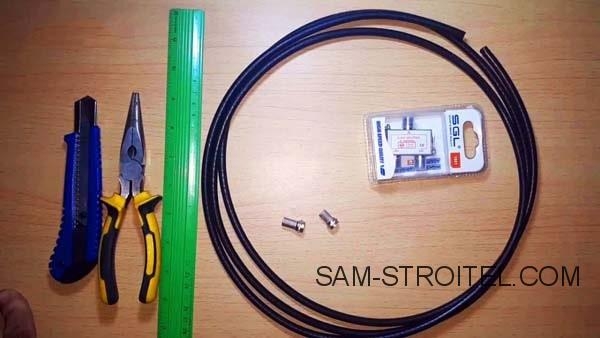

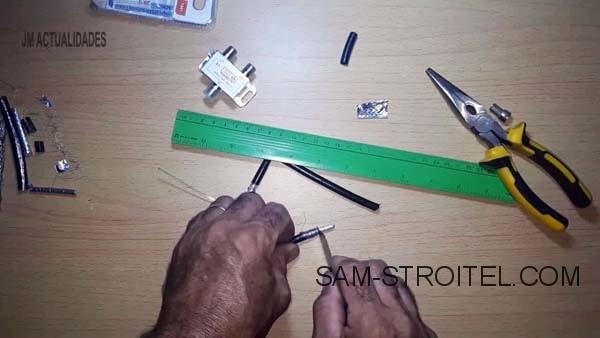

Материалы для изготовления:

• ТВ разветвитель 5-1000MHZ;
• коаксиальный кабель;
• F-разъемы – 2 шт.

Процесс изготовления антенны

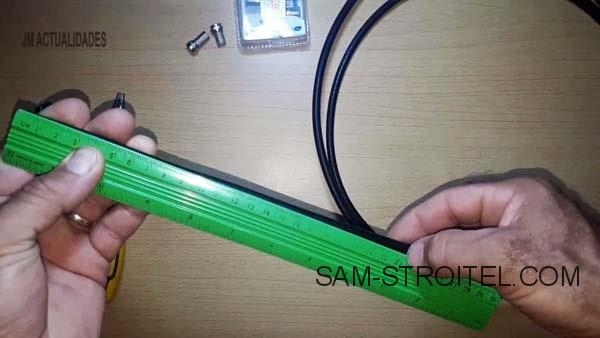

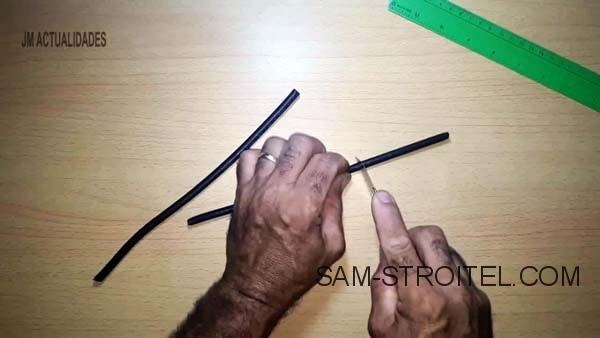

От коаксиального кабеля, нужно отрезать 2 куска длиной по 24,5 см.

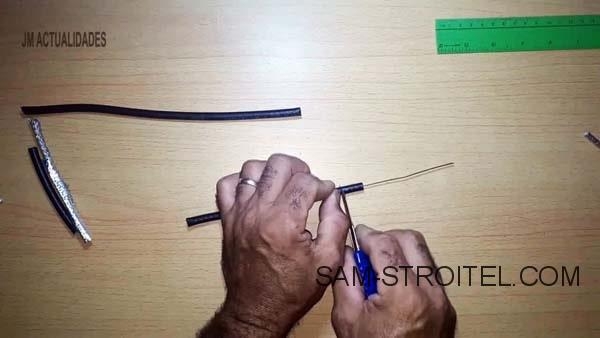

Затем, с одной стороны на 8 см, у них удаляется вся изоляция, экран и обмотка до центральной жилы.

От зачищенной жилы нужно отступить 2,5 см и снять верхнюю изоляцию. На этом отрезке нужно за 1 см от жилы снять фольгированный экран до внутренней изоляции.

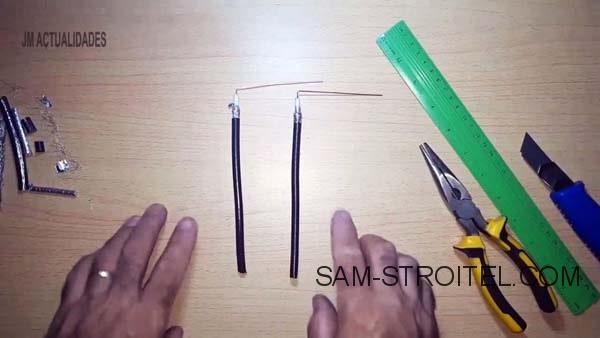

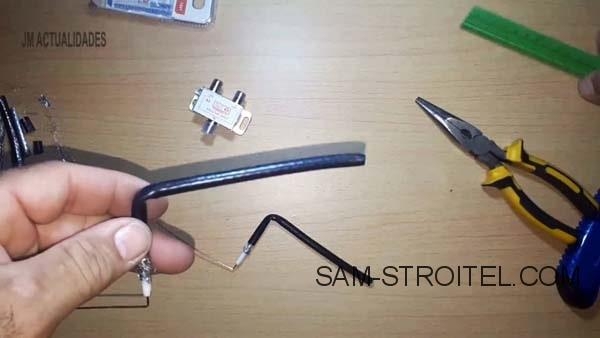

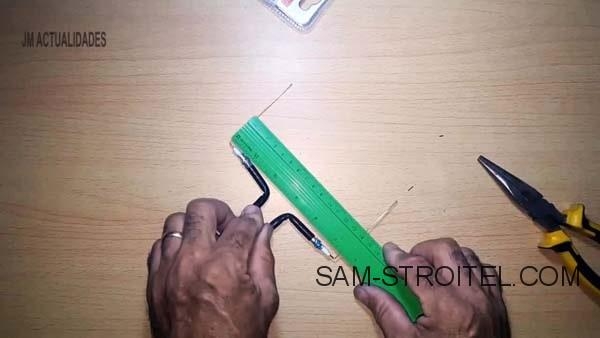

Затем на заготовках сгибается оголенная медная жила под прямым углом за 7,5 см от края. Второй изгиб делается уже по изоляции за 6 см от первого.

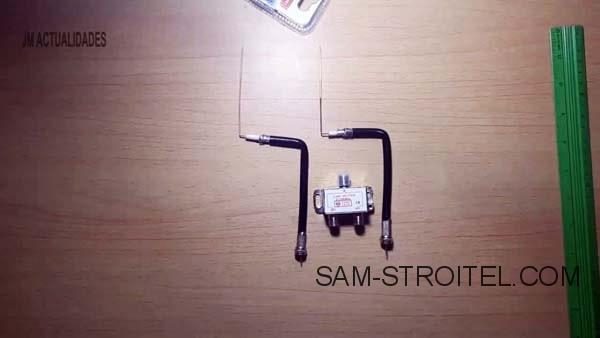

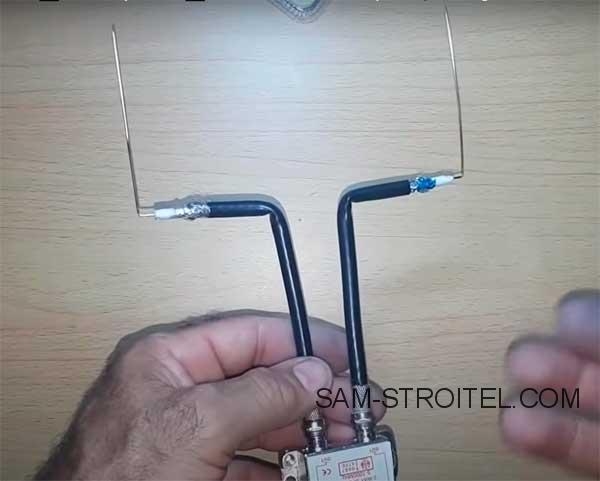

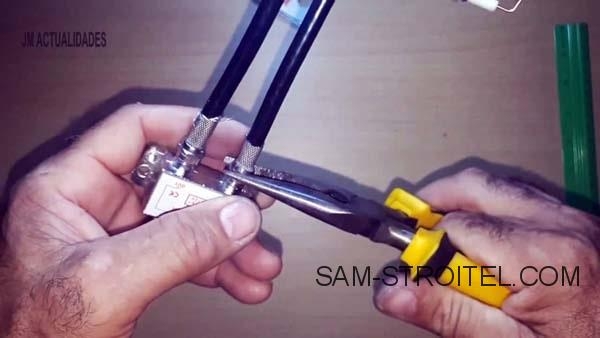

На концы рожек устанавливаются F-разъемы. Затем они прикручиваются на разветвитель. Их нужно развести в стороны так, чтобы расстояние между параллельными медными жилами было 15 см.

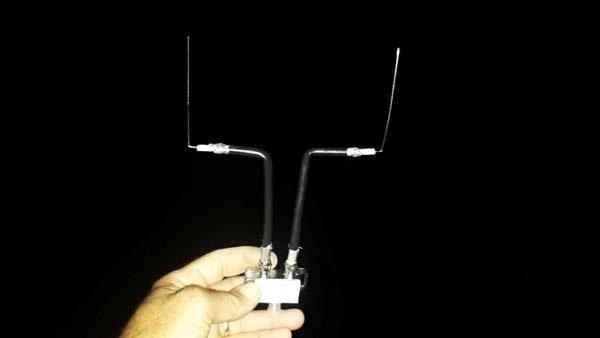

Получилась вот такая антенна. Далее антенна подключается к цифровой ТВ приставке, если в телевизоре есть встроенный цифровой декодер, то подключаем антенну сразу к телевизору куском коаксиального кабеля.

Антенну можно разместить на балконе или возле окна, где будет наилучший приём.
