Размеры отверстий под резьбу: таблицы, инструменты, процесс нарезки

Чтобы нарезать внутреннюю резьбу на какой-то детали, необходимо предварительно просверлить отверстие. Его размер не равен диаметру резьбы, а должен быть немного меньше. Найти диаметр сверла под резьбу можно в специальной таблице, но для этого надо знать еще и тип резьбы.

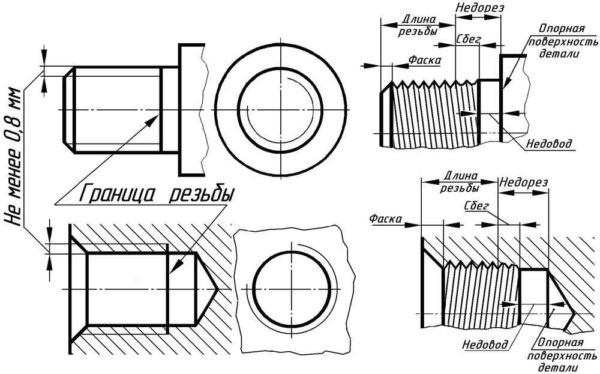

Основные параметры

Любая резьба характеризуется двумя параметрами:

• диаметром (D);
• шагом (P) — расстоянием от одного витка до другого.

Они определяются

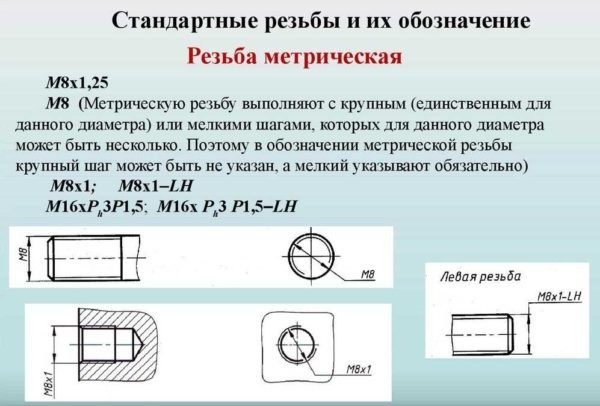

ГОСТ 1973257-73. Нормальным считается крупный шаг, но ему соответствует несколько более мелких. Малый шаг используют при нанесении на тонкостенные изделия (трубы с тонкой стенкой). Также делают мелкий виток если нанесенная резьба — способ подстройки каких-либо параметров. Также малый шаг между витками делают для повышения герметичности соединения и для преодоление явления самовывинчивания детали. В остальных случаях нарезается стандартный (крупный) шаг.

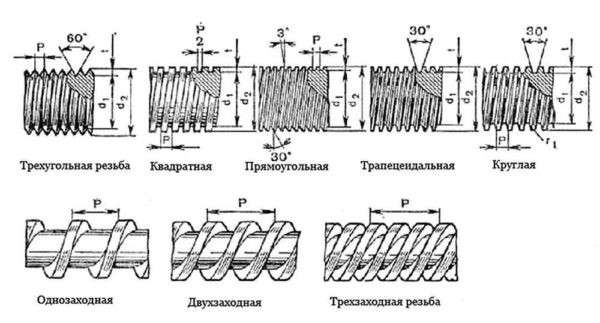

Видов резьбы много, так как каждая имеет свои особенности формирования, диаметр отверстия под резьбу в каждом случае отличается. Все они прописаны в ГОСТах, но чаще всего используют треугольную метрическую и коническую метрическую резьбу. Дальше говорить будем о них.

Треугольную резьбу мы обычно наблюдаем на болтах и других подобных крепежных элементах, коническую — на большинстве сантехнических изделий, предполагающих разъемное соединение.

Приспособления

Для нанесения резьбы своими руками используют небольшие приспособления:

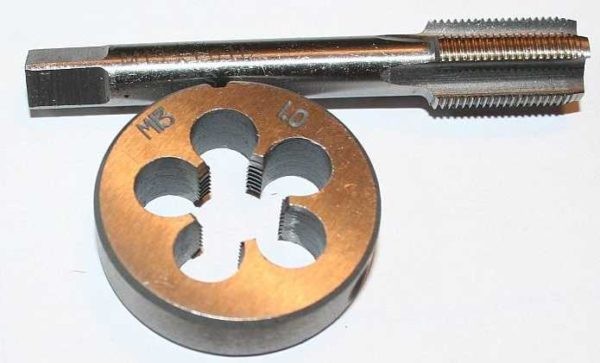

• плашки (их еще называют лерки) для нанесения витков снаружи (обычно на трубу или металлический прут (штырь);
• метчики — для внутренней (вот под них предварительно требуется делать отверстие).


Выполнены все эти приспособления сплавов, отличающихся повышенной прочностью и стойкостью к истиранию. На их поверхности нанесены желобки и канавки, при помощи которых получается их зеркальное отображение на обрабатываемой детали.

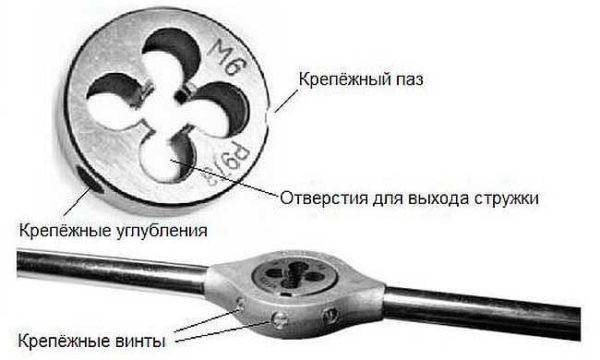

Любой метчик или плашка промаркированы — на них нанесена надпись, обозначающая тип резьбы, которую данное устройство нарезает — диаметр и шаг. Вставляются они в держатели — воротки и плашкодержатели — закрепляются там при помощи винтов. Зажав приспособление для нарезки резьбы в держателе, его надевают/вставляют в то место, где требуется сделать разъемное соединение. Прокручивая устройство, формируют витки. От того, насколько правильно выставлено устройство в начале работы зависит ровно ли «лягут» витки. Потому первые обороты делайте стараясь удерживать конструкцию ровно, не допуская сдвигов и перекосов. После того, как сделано несколько оборотов, процесс пойдет проще.

Вручную можно нарезать резьбу малого или среднего диаметра. Сложные типы (двух- и трехходовые) или работа с большими диаметрами руками невозможна — слишком большие усилия требуются. Для этих целей используется специальное механизированное оборудование — на токарные станки с закрепленными на них метчиками и плашками.

Как нарезать правильно

Наносить резьбу можно на практически любые металлы и их сплавы — сталь, медь, алюминий, чугун, бронзу, латунь и т.д. Не рекомендуют делать ее на каленом железе — оно слишком жесткое, при работе будет крошиться и качественных витков добиться не удастся, а значит, соединение будет ненадежным.

Подготовка

Работать надо на чистом металле — удалить ржавчину, песок и другие загрязнения. Затем место, где будет наносится резьба, необходимо смазать (кроме чугуна и бронзы — с ними надо работать «на сухую»). Для смазки есть специальная эмульсия, но если ее нет, можно использовать размоченное мыло. Также можно использовать другие смазки:

• льняное масло для стали и латуни;
• скипидар для меди;
• керосин — для алюминия.


Часто можно услышать советы использовать при нарезании резьбы машинное или минеральное масло или даже сало. Они работают неплохо, но специалисты говорят, что лучше этого не делать — стружка будет прилипать к вязкой субстанции, что приведет к быстрому износу метчика или плашки.

Процесс нарезки

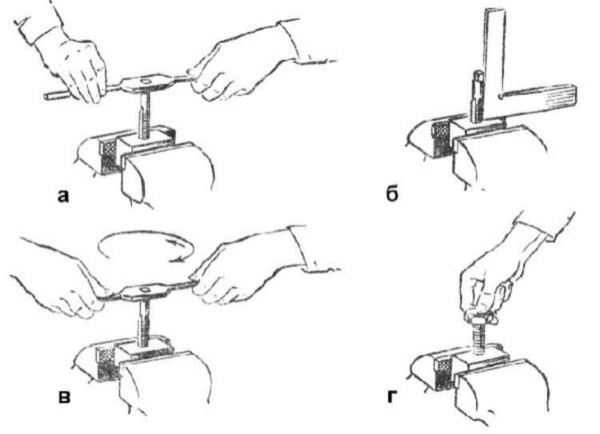

При нарезке наружной резьбы плашку размещают строго перпендикулярно к поверхности трубы или прута. При работе она не должна вилять, иначе витки получатся неровными и соединение будет некрасивым и ненадежным. Особенно важны первые витки. От того, как они «лягут» зависит не будет ли затем соединение с перекосом.

Нанося внутреннюю резьбу, деталь фиксируют неподвижно. Если это небольшой кусок, его можно зажать в тисках. Если большая пластина — обеспечьте ее неподвижность доступными методами, например, зафиксировав брусками. М

Метчик в отверстие вставляют так, чтобы его ось была параллельна оси отверстия. С небольшим усилием, понемногу, начинают крутить в заданном направлении. Как только почувствуете что сопротивление усилилось, выкручиваете метчик обратно и очищаете его от стружки. После чистки процесс продолжают.

При нарезании резьбы в глухом отверстии, его глубина должна быть немного больше требуемой — в этот излишек должен входить кончик метчика. Если конструктивно такое невозможно, у метчика отрезают кончик. При этом к дальнейшей эксплуатации он не пригоден, но другого выхода нет.

Для того чтобы витки получились качественными, используют два метчика или плашки — черновую и чистовую. Первый проход делают черновой, второй — чистовой. Также есть комбинированные устройства для нанесения резьбы. Они позволяют сделать все за один проход.

Еще один практический совет: чтобы стружка не попадала в рабочую зону, при нарезании делают один полный оборот по часовой стрелке, затем пол оборота против. После этого возвращают инструмент в то место, где остановились и снова делают один оборот. Так продолжают до требуемой длины.

Таблицы выбора диаметра сверла под резьбу

При выполнении внутренней резьбы под нее предварительно сверлится отверстие. Оно не равно диаметру резьбы, так как при нарезании часть материала не удаляется в виде стружки, а выдавливается, увеличивая размер выступов. Потому перед нанесением необходимо выбрать диаметр сверла под резьбу. Это можно сделать по таблицам. Они есть для каждого типа резьбы, но приведем наиболее популярные — метрическую, дюймовую, трубную.

Метрическая резьбаДюймовая резьбаТрубная резьба

Диаметр резьбы, дюймы	Шаг резьбы, мм	Диаметр сверла, мм	Диаметр резьбы, дюймы	Шаг резьбы, мм	Диаметр сверла, мм	Диаметр резьбы, дюймы	Диаметр отверстия под резьбу, мм
M1	0.25	0,75	3/16	1.058	3.6	1/8	8,8
M1,4	0,3	1,1	1/4	1.270	5.0	1/4	11,7
M1.7	0,35	1,3	5/16	1.411	6.4	3/8	15,2
M2	0,4	1,6	3/8	1.588	7.8	1/2	18,6
M2.6	0,4	2,2	7/16	1.814	9.2	3/4	24,3
M3	0,5	2,5	1/2	2,117	10,4	1	30,5
M3,5	0,6	2,8	9/16	2,117	11,8	—	—
M4	0,7	3,3	5/8	2,309	13,3	11/4	39,2
M5	0,8	4,2	3/4	2,540	16,3	13/8	41,6
M6	1,0	5,0	7/8	2,822	19,1	11/2	45,1
M8	1,25	6,75	1	3,175	21,3	—	—
M10	1,5	8,5	11/8	3,629	24,6	—	—
M12	1,75	10,25	11/4	3,629	27,6	—	—
M14	2,0	11,5	13/8	4,233	30,1	—	—
M16	2,0	13,5	—	—	—	—	—
M18	2,5	15,25	11/2	4,33	33,2	—	—
M20	2,5	17,25	15/8	6,080	35,2	—	—
M22	2,6	19	13/4	5,080	34,0	—	—
M24	3,0	20,5	17/8	5,644	41,1	—	—

Еще раз обращаем ваше внимание что диаметр сверла под резьбу дан для крупной (стандартной резьбы).

Таблица диаметров прута для наружной резьбы

При работе в наружной резьбой ситуация очень похожая — част металла выдавливается, а не срезается. Потому диаметр прута или трубы, на который наносится резьба, должен быть немного меньше. Насколько точно — смотрите в таблице ниже.

Диаметр резьбы, мм5,0681012162024

Диаметр стержня, мм	4,92	5,92	7,9	9,9	11,88	15,88	19,86	23,86
