Расширительный бачок для систем отопления

Отопление — ключевая система жизнеобеспечения частного дома и его стабильная работа очень важна. Один из параметров, которые необходимо отслеживать — давление. При слишком низком котел работать не будет, при высоком происходит слишком быстрый износ оборудования. Для стабилизации давления в системе необходим расширительный бак для отопления. Устройство несложное, но без него отопление долго работать не будет.

Для чего нужен расширительный бак для отопления

При работе системы отопления теплоноситель часто меняет свою температуру — то нагревается, то остывает. Понятное дело, при этом меняется объем жидкости. Он то увеличивается, то уменьшается. Излишки теплоносителя как раз и вытесняются в расширительный бак. Так что назначение этого устройства — компенсировать изменения объема теплоносителя.

Виды и устройство

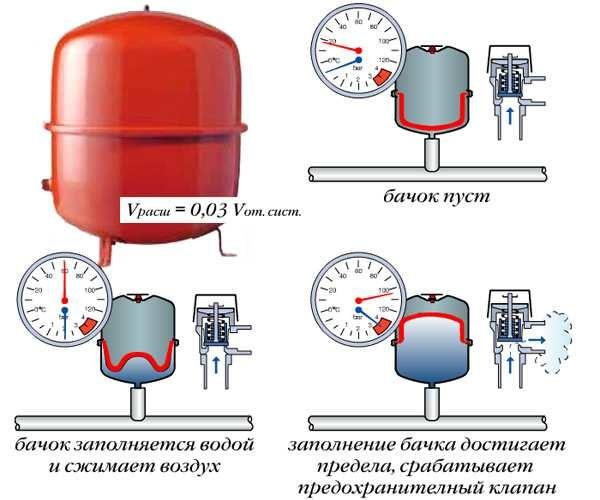

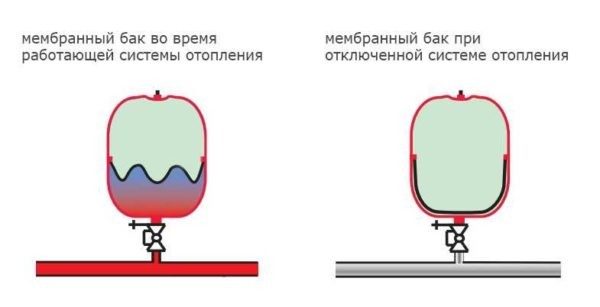

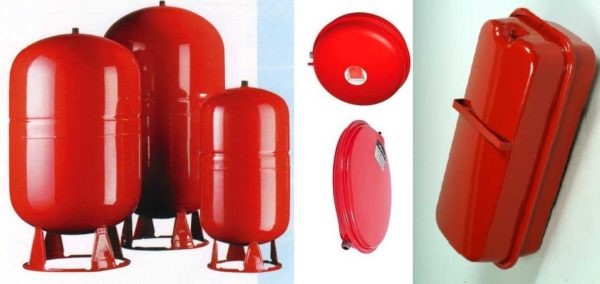

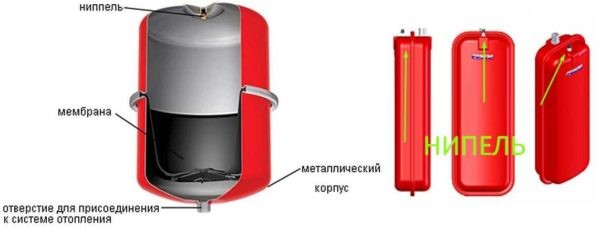

Есть две системы водяного отопления — открытая и закрытая. В закрытой системе циркуляция теплоносителя обеспечивается циркуляционным насосом. Он дополнительного давления не создает, просто проталкивает воду с заданной скоростью по трубам. В такой системе отопления стоит расширительный бак для отопления закрытого типа. Закрытым он называется потому, что представляет собой герметичную емкость, которая разделена на две части эластичной мембраной. В одной части находится воздух, в другую вытесняется лишний теплоноситель. Из-за наличия мембраны бак называют еще мембранным.

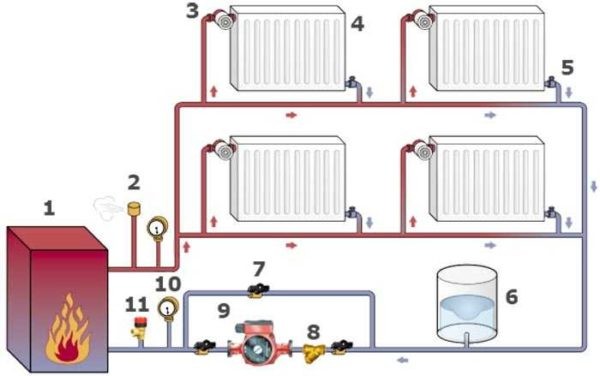

Открытая система отопления наличия циркуляционного насоса не предусматривает. В данном случае расширительный бак для отопления — это просто любая емкость — хоть ведро — к которой подведены трубы отопления. Для него не требуется даже крышки, хотя она может быть.

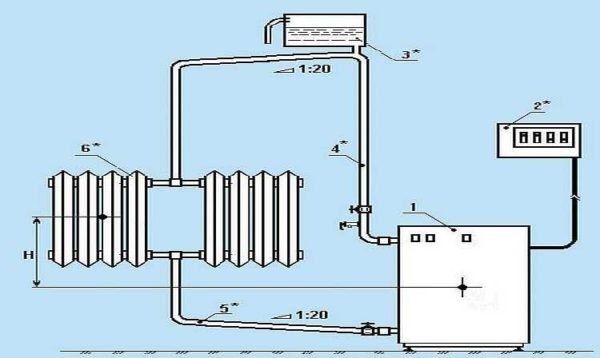

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Расчет объема

Есть очень простая методика определения объема расширительного бачка для отопления: высчитывается 10% от объема теплоносителя в системе. Его вы должны были высчитать при разработке проекта. Если этих данных нет, можно объем определить опытным путем — слить теплоноситель, а потом залить новый, измерив его при этом (пустить через счетчик). Второй путь — высчитать. Определить объем труб в системе, добавить объем радиаторов. Это и будет объем системы отопления. Вот от этой цифры находим 10%.

Формула

Второй способ определить объем расширительного бака для отопления — высчитать его по формуле. Тут тоже потребуется объем системы (обозначен буквой C), но еще нужны будут другие данные:

• максимальное давление Pмакс, при котором может работать система (обычно берут максимальное давление котла);
• начальное давление Pмин — с которого система начинает работу (это давление в расширительном баке, указано в паспорте);
• коэффициент расширения теплоносителя E (для воды 0,04 или 0,05, для антифризов указано на этикетке, но обычно в пределах 0,1-0,13);

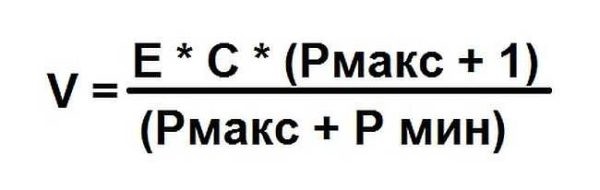

Имея все эти значения высчитываем точный объем расширительного бака для системы отопления по формуле:



Расчеты не очень сложные, но стоит ли с ними возиться? Если система открытого типа ответ однозначен — нет. Стоимость емкости от объема зависит не очень сильно, плюс ко всему его можно сделать самостоятельно.

Расширительные баки для отопления закрытого типа стоит посчитать. Их цена от объема зависит сильно. Но, в данном случае, лучше все-таки брать с запасом, так как недостаточный объем приводит к быстрому износу системы или даже к выходу ее из строя.

Если в котле есть расширительный бак, но его емкости для вашей системы недостаточно, ставят второй. В сумме они должны давать необходимый объем (установка ничем не отличается).

К чему приведет недостаточный объем расширительного бачка

При нагревании теплоноситель расширяется, его излишки оказываются в расширительном баке для отопления. Если весь излишек не помещается, он стравливается через клапан аварийного сброса давления. То есть теплоноситель уходит в канализацию.

Потом, когда температура понижается, объем теплоносителя уменьшается. Но так как его в системе уже меньше чем было, давление в системе падает. Если недостаток объема незначительный, такое понижение может быть некритичным, но если его слишком мало, котел может не работать. У этого оборудования есть нижний предел давления, при котором оно работоспособно. При достижении нижнего предела оборудование блокируется. Если вы в это время находитесь дома, сможете исправить ситуацию, добавив теплоносителя. Если же вас нет, система может разморозиться. Кстати, работа на пределе тоже ни к чему хорошему не приводит — оборудование быстро выходит из строя. Потому лучше слегка перестраховаться и взять чуть больший объем.

Давление в бачке

В некоторых котлах (обычно в газовых) в паспорте указано, какое давление необходимо выставить на расширителе. Если же такой записи нет, для нормальной работы системы давление в баке должно быть на 0,2-0,3 атм ниже, чем рабочее.

Система отопления невысокого частного дома обычно работает при 1,5-1,8 атм. Соответственно, в баке должно быть 1,2-1,6 атм. Измеряется давление обычным манометром, который подключается к ниппелю, который расположен в верхней части емкости. Ниппель спрятан под пластиковой крышкой, ее откручиваете, получаете доступ к золотнику. Через него можно также стравить излишки давления. Принцип работы такой же как у автомобильного золотника — чем то тонким отгибаете пластину, стравливая воздух до необходимых показателей.

Также можно давление в расширительном баке увеличить. Для этого нужен будет автомобильный насос с манометром. Его подключаете к ниппелю, накачиваете до необходимых показаний.

Все вышеописанные процедуры проводятся на баке отсоединенном от системы. Если он уже установлен, снимать его не надо. Проверить давление в расширительном баке системы отопления можно на месте. Только будьте внимательны! Проверять и корректировать давление в расширительном баке для отопления надо при неработающей системе и слитом из котла теплоносителе. Для точности измерений и настройки бака важно чтобы на котле давление было нулевое. Потому воду спускаем тщательно. После чего подключаем насос с манометром и корректируем параметры.

Где поставить в системе

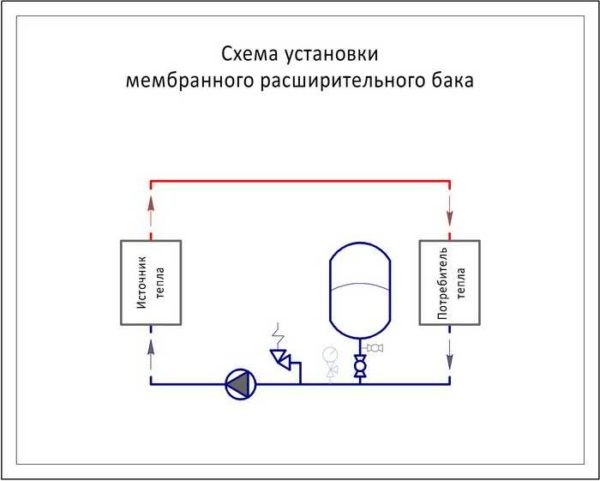

Расширительный бак в закрытой системе ставится после котла до насоса, то есть так, чтобы он создавал поток в противоположном направлении. Так система работает надежнее. Так что конкретное место установки зависит от того, где у вас стоит циркуляционный насос.

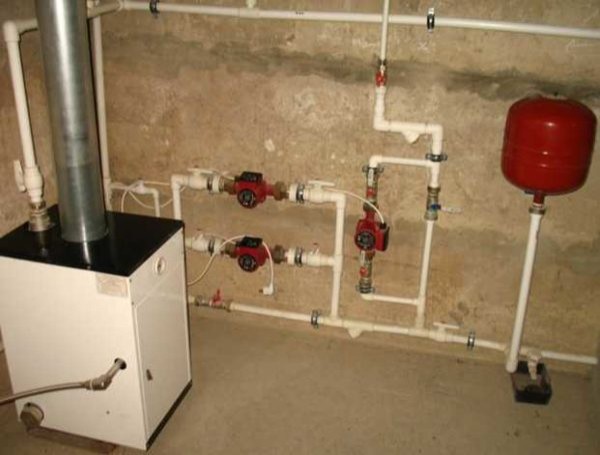

В систему он подключается через тройник. В трубу врезаете тройник, перпендикулярный выход направляете вверх, на него накручивается бак. Если стенка не дает поставить емкость, придется сделать колено, но бачок повернут вверх. Теперь можно считать, что расширительный бак установлен.

Но для удобства проверки, желательно после бака поставить еще один тройник, на свободный выход которого установить запорный кран. Это дает возможность проверять мембранный бак без слива всей системы — он отсекает бак. Кран перекрываете, с котла стравливаете воду. Проверяете давление на отключенной ветке (в котле). Оно должно быть нулевым. После можно проводить все остальные работы по настройке.
