Расширительный бак для отопления: разновидности оборудования, открытые и герметичные конструкции, советы по выбору и процесс установки

Для нормального функционирования системы отопления необходим не только нагревательный котел, трубы и радиаторы. Немую роль играет дополнительное оборудование: воздушные клапаны, терморегуляторы, запорная арматура и так далее. Важны и расширительные баки для отопления, благодаря которым в трубопроводах поддерживается нужное давление жидкости и удаляется лишний воздух. О том, зачем нужен этот элемент системы, как подобрать подходящую модель и установить ее своими руками читайте далее.

Расширительный бак — важный элемент системы отопления

Разновидности оборудования

Выбор этого агрегата необходимо начать с рассмотрения существующих на рынке моделей.

Современные технологии обустройства систем отопления предусматривают, что расширительный бак в системе отопления может быть:

• открытого типа — представляет собой негерметичную емкость, куда в любое время можно долить используемый теплоноситель в случае необходимости;
• закрытого типа (мембранный) — герметичная емкость, разделенная гибкой перегородкой: с одной стороны которой находится теплоноситель, с другой — закачанный воздух или специальный газ.

Открытые

Преимущества такого типа оборудования в простоте его установки и обслуживания. Открытый расширительный бак на отопление не требует обустройства кранов, разделительной мембраны и герметичной крышки, защищающей внутреннее пространство от проникновения воздуха.

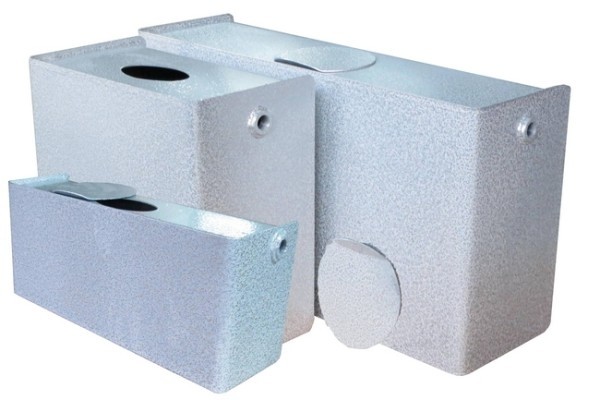

На фото — баки открытого типа

Компенсация потерь теплоносителя, неизбежная в этом случае, производится максимально простым способом: обычным ведром нужно долить воду до требуемого уровня. Хотя многие модели имеют вход для подключения водопровода.

Форма емкости значения не имеет. Это может быть плоский металлический ящик либо бочка, объем которой достаточен, чтобы вместить вытесняемый при нагревании теплоноситель.

Несмотря на то что цена подобного решения минимальна, открытый расширительный бак системы отопления имеет несколько существенных недостатков:

• необходимость постоянного контроля уровня воды в емкости и ее долив;
• сложности при выборе места для установки (инструкция по монтажу требует его размещения в самой верхней точке, что весьма затруднительно, если дом не имеет чердачного помещения);
• низкое давление теплоносителя в радиаторах и трубах отопления;
• коррозия металла — труб, бака, радиаторов и так далее;
• необходимость утепления — в некоторых случаях теплоноситель может замерзнуть (особенно если чердак дома должным образом не утеплен).

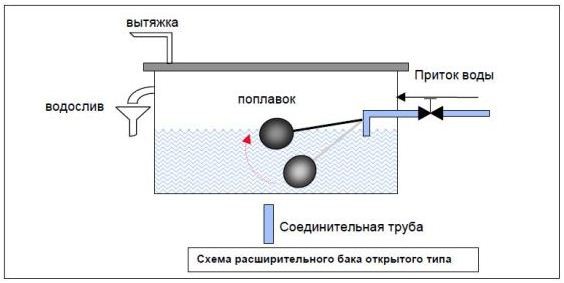

Схема работы открытого расширительного бака

Совет!
Ознакомившись с перечисленными минусами, задайтесь вопросом: нужен ли вам такой бак?
В большинстве случаев лучше потратить чуть больше денег и приобрести более продвинутый агрегат. Он несколько дороже, но преимущества не заставят разочароваться в принятом решении.

Герметичные

Здесь как раз и рассмотрим более подробно мембранный расширительный бак: системе отопления гравитационного типа он может и не понадобиться (хотя это утверждение также спорно), но климатическая сеть с принудительной циркуляцией теплоносителя, как правило, требует обязательной установки именно этого оборудования.

Герметичный расширительный бак системы отопления бывает двух разновидностей:

• с мембраной из пищевой резины — такие агрегаты окрашены в синий цвет, стоят дешевле, но менее долговечны и прочны (мембрана может разорваться, если давление в расширительном баке системы отопления превысит определенный уровень);
• с мембраной из технической резины — это более качественные изделия, которые покрываются красной краской (чтобы отличать модели между собой).

Герметичная расширительная емкость

Принцип действия устройств одинаков и предельно прост: по мере повышения температуры объем теплоносителя увеличивается и его излишки попадают в емкость, сжимая воздух, находящийся за мембраной и увеличивая его давление. По мере остывания воды происходит обратный процесс.

В зависимости от способа закрепления мембраны различают:

• баки со съемной эластичной перегородкой — в случае повреждения ее можно заменить без демонтажа емкости;
• баки с несъемной мембраной — в этом случае придется менять весь бак, который, однако, стоит намного меньше предыдущей разновидности.

Расширительные баки для систем отопления, оборудованные фланцевой (съемной) перегородкой имеют несколько преимуществ:

• выдерживают большее максимальное давление;
• могут монтироваться как вертикально, так и горизонтально;
• дают возможность быстро заменить мембрану в случае разрыва.

Совет!
Чтобы избежать повреждения перегородки, рекомендуется при пуске отопления выбрать минимальный режим его работы, тогда давление в системе будет подниматься медленно.
Также можно установить клапан с манометром, с помощью которого сбрасывается излишний воздух или вода.

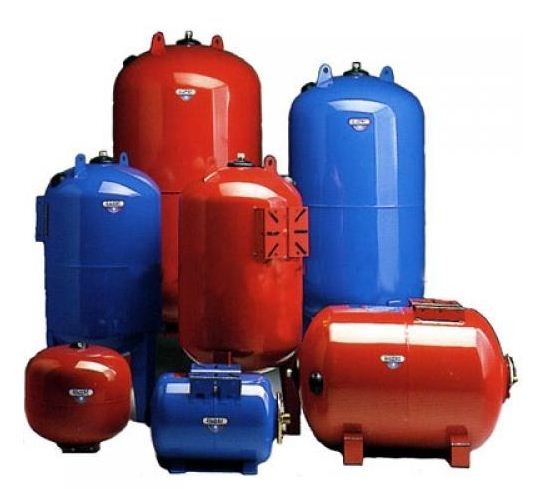

Разновидности мембранных расширительных емкостей

Советы по выбору

Перед тем как выбрать ту или иную разновидность бака для монтажа в системе отопления, рекомендуется ознакомиться с положительными сторонами использования герметичной расширительной емкости.

Вряд ли после этого у вас останутся какие-либо сомнения:

• ее не обязательно устанавливать в верхней части отопительной сети, что дает возможность сэкономить на покупке и прокладке труб;
• бак с мембраной имеет меньшие размеры, чем емкость открытого типа;
• исключены потери теплоносителя в результате испарения;
• максимально снижены теплопотери, которые неизбежны при недостаточно утепленной открытой емкости;
• металлические части отопительной системы лучше защищены от коррозии, так как герметичный бак исключает попадание воздуха в трубопроводы и радиаторы;
• наличие закрытого расширительного бака позволяет эксплуатировать отопление при повышенном давлении теплоносителя.

Принцип действия мембраны

Совет!
Кроме конструктивных особенностей, обращайте внимание на название завода-производителя, который выпустил расширительный бак.
От этого напрямую зависит качество.
Наиболее известна продукция фирм Reflex , Zilmet, Aquasystem, Cimm.
Эти расширительные бачки для отопления хорошо зарекомендовали себя и в самотечных системах отопления, и в сетях с принудительной организацией циркуляции жидкости.

Процесс установки

Подбор расширительного бака для отопления и его покупка — это только половина дела. Важно также правильно выполнить монтаж оборудования. От этого напрямую зависит и эффективность его работы, и долговечность.

Место установки расширительной емкости открытого типа

Порядок установки таков:

Необходимо убедиться, что температура окружающего воздуха выше 0 градусов Цельсия. В противном случае работу необходимо отложить до потепления.

До окончания монтажа следует обеспечить быстрый доступ к воздушному крану. Это позволит оперативно регулировать давление в верхней (газовой) части емкости и предотвратить разрыв мембраны.

После завершения установки доступ к запорной арматуре и сливным кранам не должен быть загроможден какими-либо предметами.

Бак нужно устанавливать так, чтобы на его внешнюю поверхность не оказывалось никакого давления. В частности, проследите, чтобы трубы отопления не касались стенок емкости.

Целесообразно установить дополнительный редуктор, регулирующий давление жидкости. Он поможет стравить излишки теплоносителя, предотвратив, тем самым, разрушение бака в экстренных случаях.

Бак нужно монтировать на отрезке трубопровода, который подает уже остывший теплоноситель к отопительному котлу. Однако, не возле входного патрубка последнего.

Закрытая емкость может устанавливаться не только в верхней точке, но и в другом месте отопительной системы

Вывод

Расширительный бак, несмотря на кажущуюся незначительность, является важным элементом системы отопления. Именно он препятствует ее разрушению в результате повышения давления и предотвращает образование воздушных пробок, снижающих эффективность работы. Более подробно о других необходимых элементах климатической системы дома вы можете узнать из видео, размещенного ниже.
