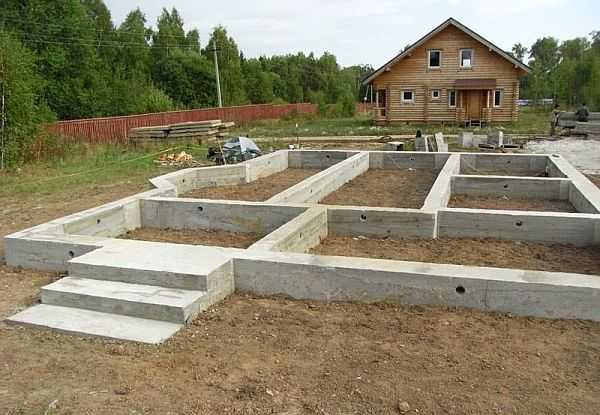

Рассчитать ленточный фундамент своими руками

Наиболее популярны в частном строительстве ленточные фундаменты. Они могут использоваться под разные дома на различных типах грунтов, расчет их можно сделать своими руками. Для этого не нужны знания высшей математики или сопромата. Есть метод, при котором все просто, правда, громоздко: придется собирать много данных. Этот расчет ленточного фундамента называется «по несущей способности грунта». Но предварительно вам нужно будет собрать нагрузки от дома: рассчитать какая масса будет приходится на каждый квадратный метр (сантиметр) основания. Затем, подбирая ширину подошвы фундамента, выбрать оптимальную ее ширину.

Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

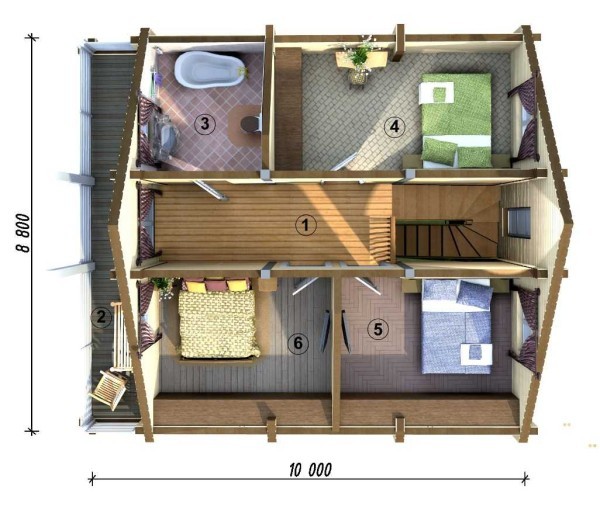

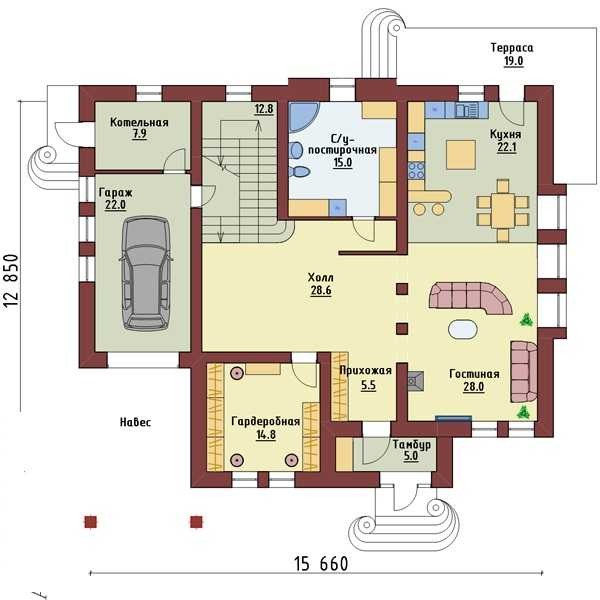

• начертить план всего здания со всеми простенками;
• решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
• знать высоту цоколя и материал, из которого он будет сделан;
• определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

• Определение нагрузки на фундамент.
• Выбор параметров ленты.
• Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Сбор нагрузок на фундамент

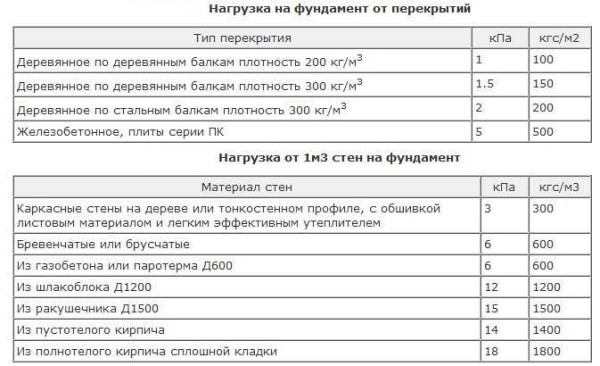

На этом этапе суммируется масса всех строительных материалов, которые используются для строительства:

• стен – внешних и внутренних (берется площадь общая, не учитывая вырезы на двери и окна);
• перекрытий пола и материалов для него;
• потолка и потолочного перекрытия;
• стропильной системы и кровельных материалов;
• лестниц и других внутренних элементов дома;
• наружной тепло- ветро- изоляции и отделки;
• цоколя и фундамента (для начала — ориентировочно);
• крепежа (гвозди, саморезы, шпильки и т. д.)


Как уже говорили, к этому моменту уже должен быть готов план здания с более-менее точными размерами. Расчет массы используемых строительных материалов несложен: находите площадь, на которой он будет расположен, умножаете на удельный вес, получаете массу.

Если рассчитываемый элемент прямоугольный, его площадь находите, перемножив длину сторон. Если считаете в метрах, получаете м2. Умножив на толщину материала в тех же единицах (в метрах) получаете объем в кубометрах – м3. Так работать будет удобнее: большая часть удельной массы стройматериалов дается в килограммах на кубометр (кг/м3). Перемножив найденный объем с удельным весом материала получаете массу материала для этой плоскости.

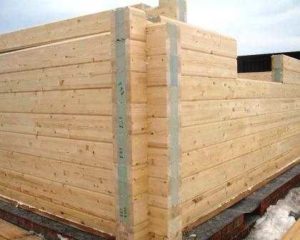

Пример расчета массы стены

Чтобы стало понятнее, приведем пример. Посчитаем сколько весить будет стена из профилированного соснового бруса 150*150 мм, с обшивкой из липовой вагонки толщиной 14 мм, обрешетка из соснового бруска 50*20 мм. Стена длиной 4 м и высотой 2,8 м.

Удельный вес закупленного соснового бруса (может быть разным) 570 кг/м3, вагонки 530 кг/м3, бруска 510 кг/м3.

Площадь стены: 4 м * 2,8 м = 11,2 м2.

Объем бруса в стене будет 11,2 м2 * 0,15 м (толщина бруса) = 1,68 м3.

Умножив объем на удельный вес бруса, получим массу стены: 1,68 м3 * 570 кг/м3 = 957,6 кг.

Теперь находим объем вагонки на стене: 11,2 м2 * 0,014 м (толщина вагонки) = 0,16 м3.

Сколько весит вагонка узнаем, умножив ее удельный вес на объем: 0,16 м3 * 530 кг/м3 = 84,6 кг.

Количество обрешетки считают по-другому: определяем сколько планок прибивается. Мы будем прибивать обрешетку вдоль с шагом 60 см. Получится 5 планок длиной 4 м. Погонных метров всего будет 20. Теперь находим объем: 20 м.п. * 0,05 м * 0,02 м = 0,02 м3.

Теперь находим массу обрешетки: 0,02 м3 * 510 кг/м3 = 10,2 кг.

Теперь находим массу всех материалов для стены: 957,6 кг + 84,6 кг + 10,2 кг = 1052,4 кг.

Думаем, принцип понятен. Но считать так каждую стену долго. Дальше можно сделать проще: определить, сколько весит один квадратный метр стены, затем найти площадь всех стен, имеющих такую же отделку и получить общую их массу.

Мы рассчитали, что масса стены площадью 11,2 м2 будет 1052,4 кг. Получается, что один квадрат весит 1052,4 кг / 11,2 м2 = 93,96 кг/м2.  Теперь посчитав, площадь всех стен с такой отделкой, можем найти их общую массу. Пусть общая их площадь 42 м2. Тогда весить они будут 42 м2 * 93,96 кг/м2 = 3946,32 кг.

По такой методике находите массу всех перечисленных элементов. Если они имеют сложную геометрию, разбиваете их на простые фигуры и так определяете площадь. С остальным проблем быть не должно.

Полезная нагрузка дома

Кроме стройматериалов на фундамент будет давить вся обстановка в доме: мебель, техника, люди и т. д. Считать все это очень уж долго, так что при планировании принимают, что на один квадратный метр площади полезная нагрузка  составляет 180 кг/м2. Чтобы узнать общую полезную нагрузку дома, его площадь (всех этажей) умножаете на эту цифру.

Снеговая нагрузка

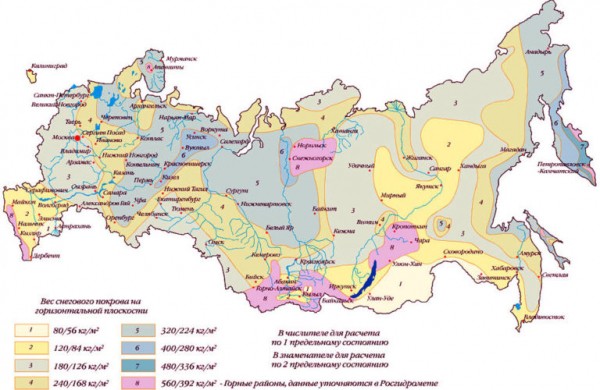

В большинстве регионов необходимо еще учитывать нагрузки на фундамент от снега. Снеговые нагрузки определены по регионам (смотрите фото), их значения приведены в таблице.

Но так как кровли разные, а них скапливается разное количество снега. Потому в зависимости от угла ската применяются коэффициенты:

• угол наклона меньше либо равен 25° – коэффициент равен 1 (снеговая нагрузка берется из таблицы без изменений);
• угол наклона больше либо равен 60° – коэффициент равен 0 – снеговая нагрузка не учитывается.

Во всех остальных случаях (угол наклона кровли от 25° до 60°) значения выбирают от 0 до 1 (строят график и по нему определяют коэффициент).

Как рассчитать снеговую нагрузку на кровлю? Вы нашил свой регион, знаете среднюю нагрузку на квадрат кровли, определили коэффициент. Теперь необходимо общую площадь кровли умножить на все эти цифры.

Пример: пусть снеговая нагрузка в регионе 180 кг/м2, общая площадь кровли 65 м2, коэффициент учета угла ската кровли 0,82 (угол наклона около 30°). Находим снеговую нагрузку: 65 м2 * 180 кг/м2 * 0,82 = 9594 кг.

Эту нагрузку необходимо будет добавить к массе дома и его полезной нагрузке.

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

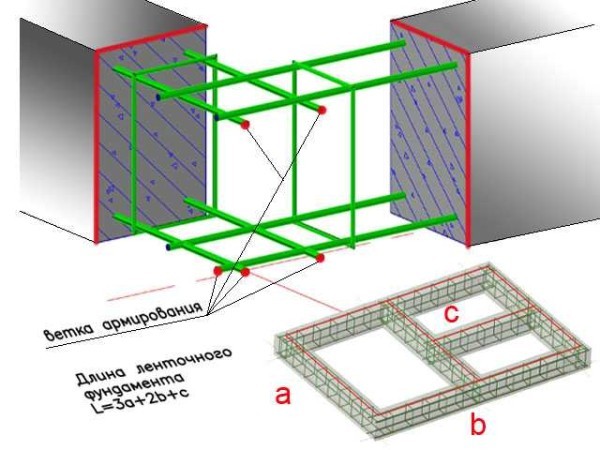

Третий – длина – известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

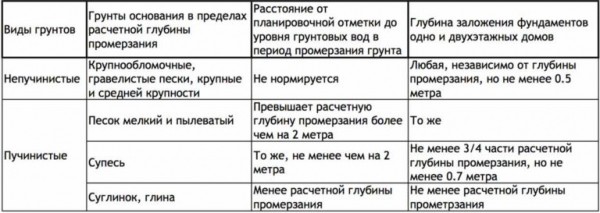

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения  читайте в статье «Какой глубины должен быть фундамент».

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя – 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

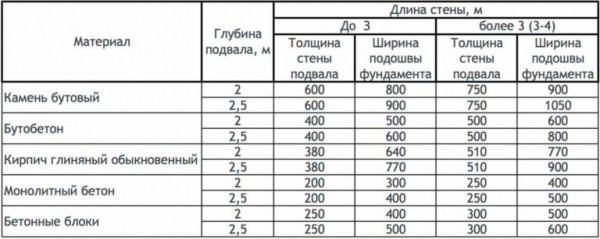

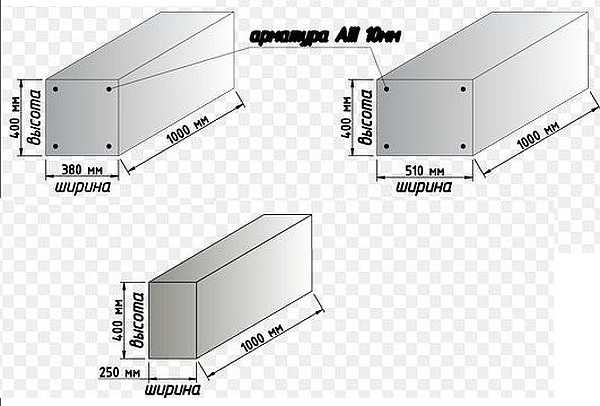

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения  приведены в таблице.

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см) – 132000 см2. Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

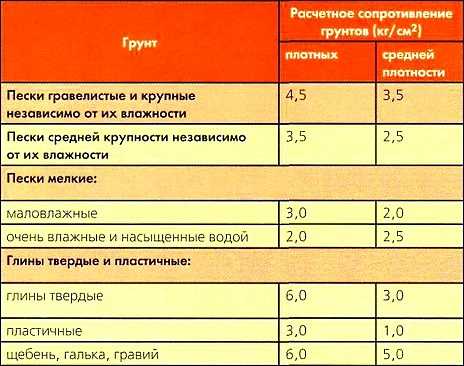

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Корректировка параметров

Если нагрузка, передаваемая через ленточный фундамент, для данных грунтов велика, выхода два: использовать при строительстве более легкие материалы или увеличить ширину ленты.

Изменение материала очень трудоемко: часто изменение одного материала тянет за собой цепочку изменений параметров целого ряда других. В результате расчет массы приходится переделывать. Потому чаще увеличивают толщину ленты в фундаменте. Этим увеличивается уменьшается удельная нагрузка. Но слишком широкий ленточный фундамент (шире 60 см), особенно глубокого заложения,  невыгоден экономически: большой расход материала и трудозатраты. В этом случае необходимо сравнивать стоимость нескольких типов фундамента.

Не забудьте после изменения ширины ленты пересчитать ее массу и соответствующим образом откорректировать массу строения.

О расчете арматуры для ленточного фундамента читайте тут.

Как рассчитать кубатуру фундамента

Учитывать массу фундамента лучше рассчитывая его объем: эта цифра вам пригодится при заливке фундамента: будете знать, сколько заказывать бетона или сколько материалов потребуется закупить.

Все исходные данные уже известны: высота, ширина и длина ленты. Их перемножаете, получаете кубатуру фундамента.

Например, посчитаем объем фундамента для рассчитанной ранее ленты: длинна 44 м, ширина 30 см (0,3 м), высота 1,75 м.  Перемножаем: 44 м * 0,3 м * 1,75 м = 23,1 м3. Фактически расход, скорее всего, будет немного больше: порядка 25 кубов. На эту цифру и ориентируйтесь при заказе бетона.
