Прозрачный шифер: разновидности и инструкция по монтажу

В разговорной речи нередко шифером называют все волнистые кровельные листы, только при этом уточняют, как он выглядит и из какого материала он изготовлен. В последнее время все чаще на загородных дачных участках, а также в городских частных домах, можно увидеть крыши веранд, беседок, навесов над автомобильной площадкой из прозрачного шифера, а также оригинальные светопропускающие вставки в кровлях, выполненные из того же материала.

Прозрачный шифер: разновидности и инструкция по монтажу

Поэтому прозрачный шифер: разновидности и инструкция по монтажу, интересуют многих владельцев загородных участков, которые только начинают заниматься планировкой построек, или же решили провести их реконструкцию.

Прозрачный кровельный материал изготавливается из поливинилхлорида, оргстекла, стеклопластика или поликарбоната. Все эти полимеры имеют собственные положительные и отрицательные стороны, а также свои преимущества по сравнению с другими традиционными кровельными покрытиями. Так как эта разновидность строительных материалов пока что остается для многих неизведанной новинкой, то перед ее покупкой совершенно справедливо возникает масса вопросов и о характеристиках, и об особенностях проведения кровельных работ.

Области использования прозрачного шифера

Прозрачный кровельный материал может быть использован довольно разнообразно. И чтобы убедиться, что он способен быть не только функциональным покрытием, но и придавать особую эстетичность любому строению, стоит для начала рассмотреть несколько вариантов его применения.

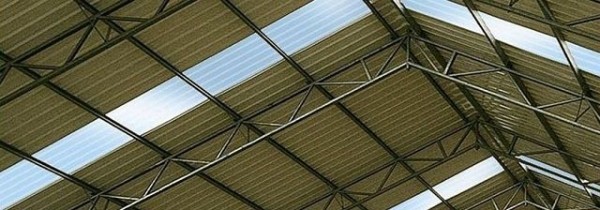

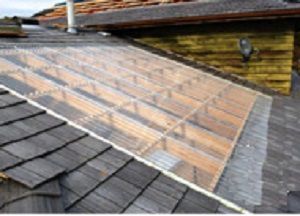

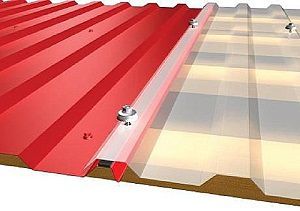

Прозрачные вставки на кровле крупных объектов позволяют достичь немалой экономии на освещении помещений большой площади

• Прозрачный шифер часто применяют для покрытия крыш отдельных помещений общественных зданий и сельскохозяйственных конструкций. Материал монтируется полностью на всю кровлю или из него делаются вставки, которые служат для освещения внутренних помещений, не имеющих окон, что помогает значительно сэкономить на электроэнергии.

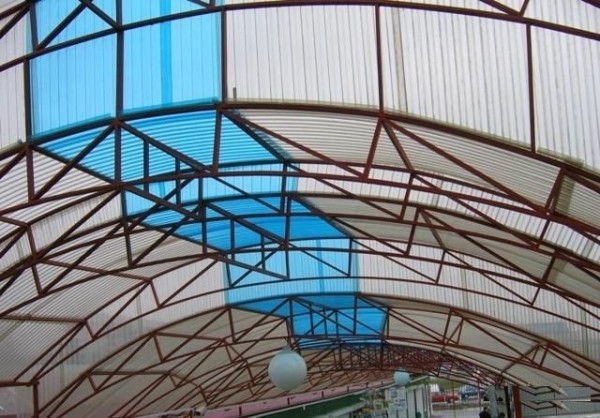

Прозрачная вставка на арочной конструкции кровли

• Применяют его для покрытия арочных конструкций в птицеводческих хозяйствах, тепличных комплексах, а также ангарах и строительных складах.

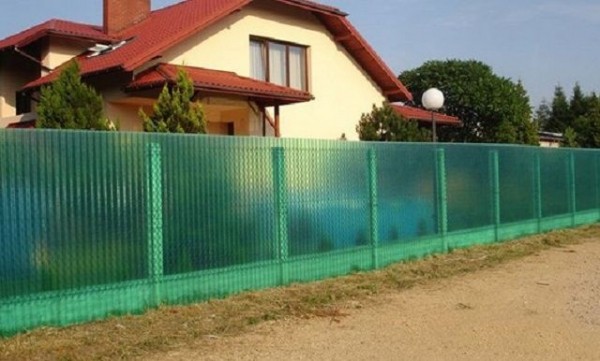

Оригинальный полупрозрачный забор из полимерного шифера

• Все чаще прозрачный шифер в комплексе с другими материалами применяется для устройства заборов. Например, на данном фото представлена конструкция из прозрачного тонированного материала, защищенная с наружной стороны сеткой-рабицей. Эта легкая постройка смотрится достаточно эстетично, но в то же время она вполне надежна, так как ее непросто преодолеть злоумышленнику незаметно для хозяев.

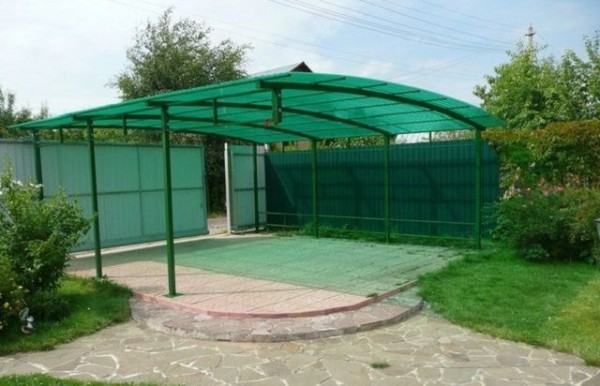

Тонированный прозрачный шифер создаст нужную тень на площадке для автомобиля

• Из прозрачного шифера получается отличный навес над автомобильной стоянкой – такая постройка обойдется гораздо дешевле капитального гаража. Тем более что при желании ее вполне можно использовать, как беседку, установив под крышей стол, кресла или лежак.

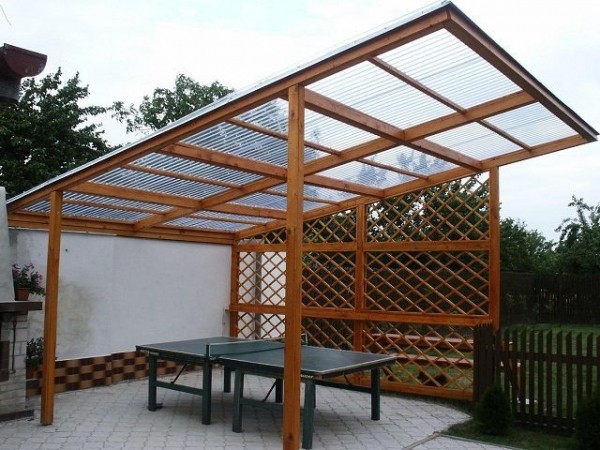

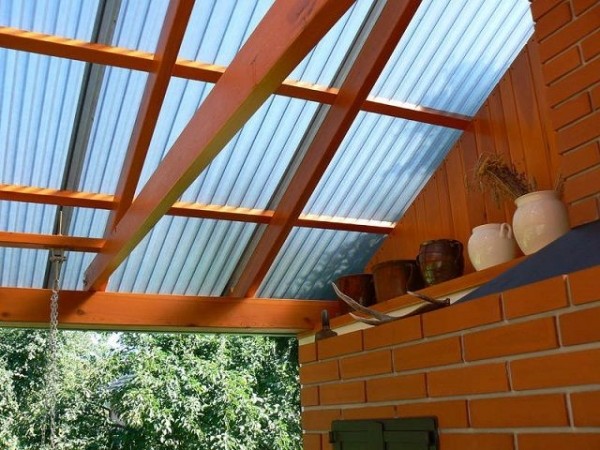

Солнце и тень в меру – полупрозрачная кровля над местом традиционного отдыха

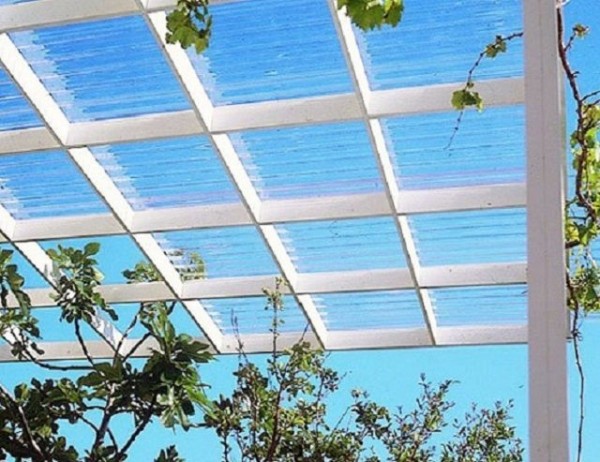

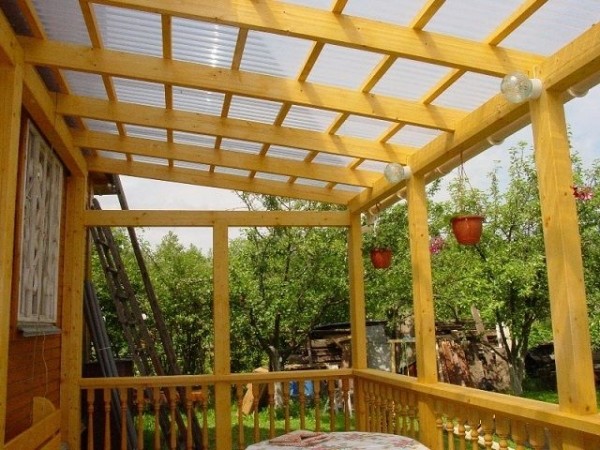

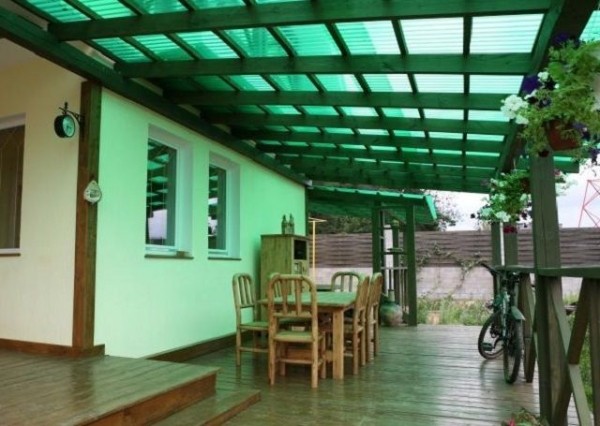

• Покрытие этим материалом беседок, террас и веранд все чаще входит в ландшафтный дизайн, так как добавляет в него эксклюзивности и эстетичности. Кроме этого, прозрачная крыша помогает сэкономить на электроэнергии, так как под ней весь световой день будет светло.

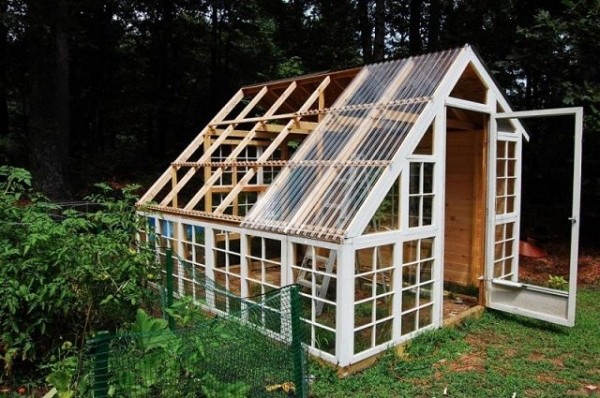

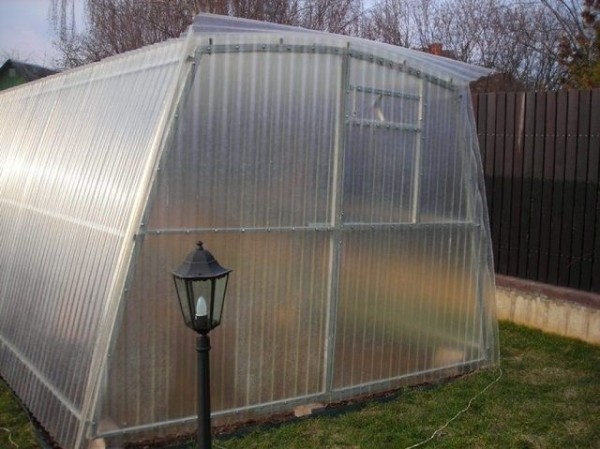

Отличное решение для надежных и прочных теплиц и парников

• Домашние теплицы и парники, полностью построенные из листов прозрачного шифера или с кровлей из подобного материала отлично функционируют не только в весенний период, но даже зимой. Все оттого, что материал хорошо удерживает тепло внутри строения и не пропускает ветер, а естественное освещение поступает внутрь в течение всего светового дня.

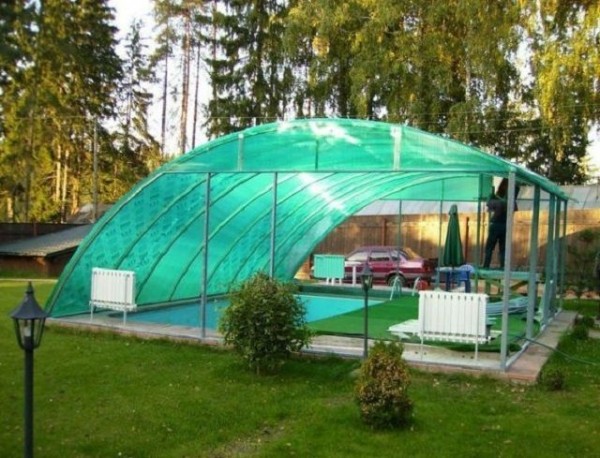

Функциональный, легкий и одновременно —  красивый навес над домашним бассейном

• Для защиты бассейна от ветра, ультрафиолетовых лучей, пыли и листьев деревьев прозрачный шифер является оптимальным вариантом. Он гармонично смотрится с водяной гладью на фоне природных пейзажей, а главное – бассейн — можно летом использовать в любую погоду.

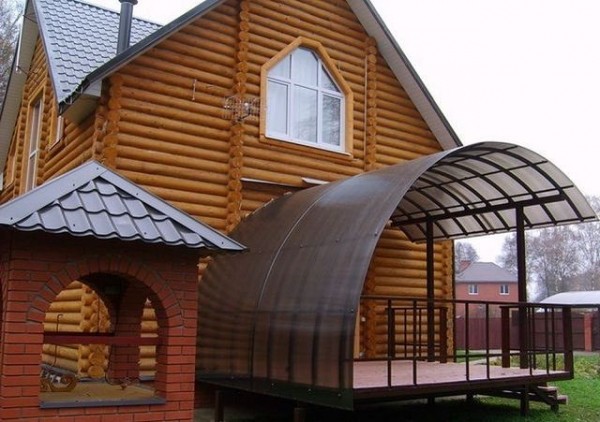

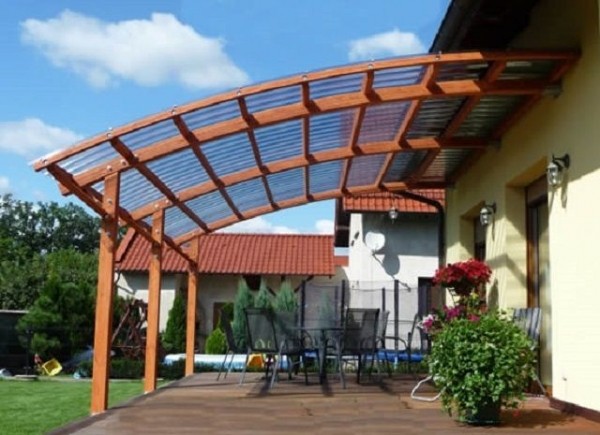

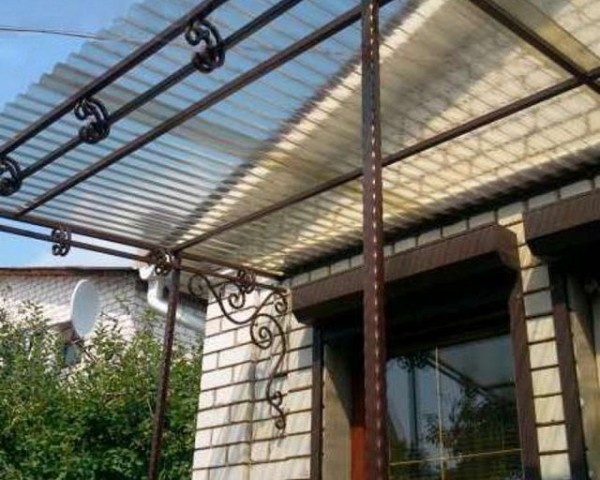

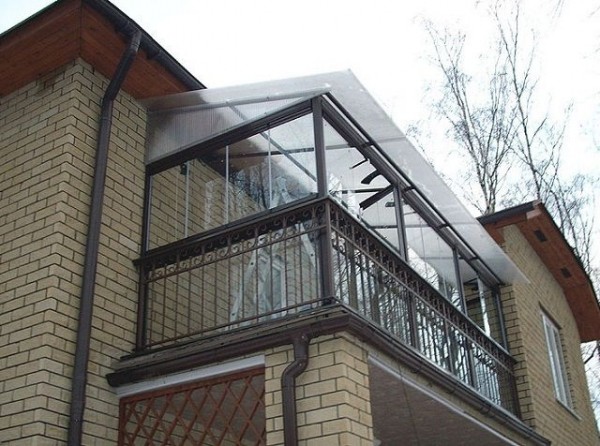

Надежная защита от осадков для террас, крылец, подъездов, входов в дом или подсобные здания

• Этот материал стал очень популярен для монтажа козырьков над входными дверями, а также для формирования фигурных крыш над террасами. Все это благодаря легкому весу, оригинальному внешнему виду и возможностям создавать конструкции различных форм.

Выше были перечислены основные области применения пластикового прозрачного шифера, но кроме этого, им покрывают зимние сады и балконы, устраивают из него перегородки внутри помещений, навесы над территорией двора и многое другое.

Достоинства и недостатки прозрачного шифера

Как и у любого другого материала, у прозрачного шифера есть свои «плюсы» и «минусы»

Бегло ознакомившись с областями применения этого относительно нового современного покрытия, можно прийти к выводу, что он обладает многочисленными положительными качествами. Тем не менее, не лишен он и специфических недостатков. Обо всех этих «полярных» качествах также необходимо обязательно получить информацию, чтобы иметь представление, как материал поведет себя при воздействии на него различными внешними факторами.

Прозрачный шифер

Достоинства прозрачного шифера

К положительным качествам этого материала бесспорно можно отнести следующее:

• Прочность

Несмотря на небольшую, казалось бы, толщину, материал обладает отменной ударопрочностью

Прозрачные современные пластики, предназначенные для монтажа кровли, установки стен и перегородок, рассчитаны на наружное применение, поэтому они обладают высокой ударостойкостью и превосходят по этому качеству стекло в десятки раз. Вследствие сказанного, пластиковый шифер можно назвать абсолютно безопасным в эксплуатации материалом. Так, например, при падении на такую крышу града, он, в худшем случае, оставит на ее поверхности трещину, а вот стекло может разлететься вдребезги и просыпаться на голову тех, кто будет находиться внутри, скажем, теплицы или беседки.

• Светопроницаемость

Многие виды прозрачного шифера по светопроницаемости практически не уступают привычному силикатному стеклу

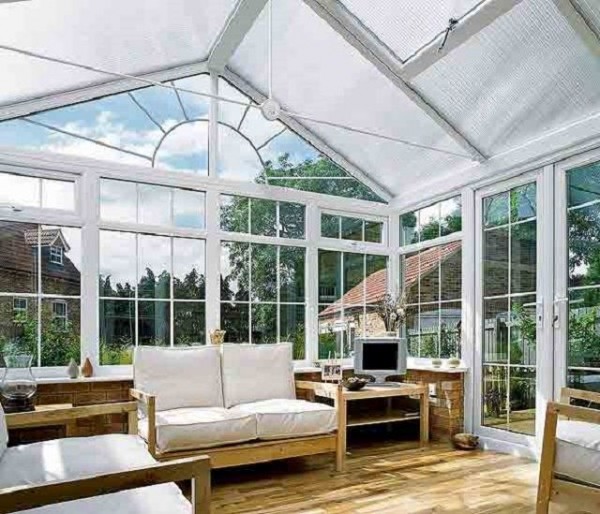

Прозрачность кровли дает возможность добиться максимального дневного освещения под крышей, что особенно важно, если она устраивается над теплицей, зимним садом или в птичниках. Не помешает хорошее освещение и для беседки, мастерской или балкона, так как благодаря прозрачному покрытию не придется лишний раз включать искусственный свет, что значительно снизит траты на электроэнергию.

• Экологическая чистота материала

Полимеры, применяемые для изготовления прозрачной кровли, абсолютно безопасны для человека и окружающей среды

Экологическая чистота материала — это одно из важнейших качеств подобных кровельных покрытий. В процессе эксплуатации и под влиянием внешних факторов, пластиковый шифер не начинает выделять вредных для человека или окружающей среды веществ. В отличие от него, традиционная асбестоцементная кровля со временем становится опасной для здоровья человека. Характерно, что начиная с 2005 года асбестосодержащие материалы вообще запрещены для использования в европейских странах.

• Стойкость к ультрафиолетовому излучению

Качественному прозрачному шиферу не страшно разрушительное действие ультрафиолетового излучения

Стойкость к ультрафиолету — это также не менее важное достоинство прозрачного кровельного покрытия. Оно пропускает солнечные лучи через себя, не поглощая их, поэтому меньше подвержено разрушению от ультрафиолетового излучения, которое вполне можно назвать основным врагом большинства иных кровельных покрытий.

Прозрачная кровля практически не нагревается и не накапливает тепло, так как не поглощает тепловых лучей. В отличие от него, металлические кровли, а также традиционный шифер сильно нагреваются, а затем, с наступлением вечера и снижением атмосферной температуры, начинают отдавать тепло внутрь помещений.

• Гибкость прозрачного шифера

Гибкость материала открывает широкие возможности по приданию кровельным конструкциям самых причудливых форм

Гибкость, которой обладает прозрачный полимерный шифер, дает возможность проектировать и проводить монтаж сложных конструкций крыш — это могут быть арка, полуарка, купол, трапеция и другие, еще более замысловатые конструкции, состоящие из нескольких геометрических форм.

• Легкость прозрачного шифера

Материал обладает небольшой массой – под него не требуется создавать усиленных конструкций

Прозрачная кровля не только выглядит воздушной, но и имеет совсем небольшой вес, поэтому практически не дает нагрузки на фундамент и стены строения, что является её явным преимуществом над другими кровельными материалами.

• Эстетичность прозрачного покрытия

Прозрачные участки кровли – это особый стиль перекрытых ими зданий и иных сооружений

Эстетичность — это бесспорное качество светопроницаемого шифера. С применением этого материала получаются удивительно красивые веранды, навесы и беседки, не хуже выглядят и теплицы, установленные на участке. Такие сооружения могут стать отличным дополнением дизайнерского оформления участка в определенном стиле.

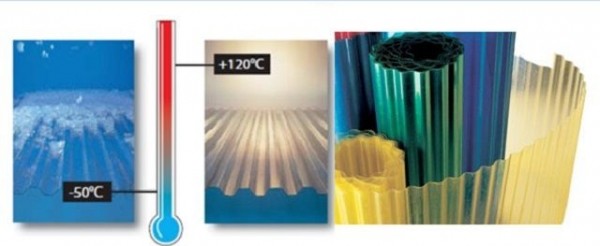

• Стойкость к перепадам температур

Рабочий диапазон температур прозрачного шифера – вполне достаточен даже для экстремальных климатических условий

К достоинствам подобного светопроницаемого шифера можно отнести и его выносливость к низким и высоким температурам, а также к их резким перепадам. Так, кровельный пластик рассчитан на использование в температурном диапазоне от -50 до +120 градусов, что говорит о том, что он может быть использован в почти что в любом российском регионе, за исключением лишь отдельных «полюсов холода».

Недостатки прозрачного шифера

Недостатками применения прозрачного шифера для конструкции крыши частного дома можно назвать следующие моменты:

• Сложность работ. Монтаж пластиков на стропильной системе нужно проводить с особой осторожностью, так как любой из них не рассчитан на слишком большую точечную, нераспределенную нагрузку. Поэтому для работы потребуются специальные настилы или леса.

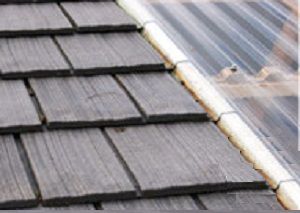

• Пластиковое прозрачное покрытие совместимо далеко не со всеми кровельными материалами и стропильными системами. Поэтому к «минусам» этих материалов относят ограниченность их применения.

Тем не менее, явно напрашивается вывод, что материал, при качественном монтаже и правильном использовании, имеет гораздо больше достоинств, нежели отрицательных качеств.

Кроме общих «плюсов» и «минусов» прозрачного шифера, для правильного выбора под конкретное применение, необходимо иметь представление о качествах разновидностей этого материала. И начать нужно с общих характеристик, которые свойственны  всем прозрачным пластикам.

Формы выпуска прозрачных кровельных покрытий

Достаточно широкий ассортимент предлагаемого в продаже прозрачного материала также вполне можно отнести к его положительным качествам. Об этом тоже необходимо получить информацию, чтобы правильно определиться с выбором.

• Разнообразие цветов

Прозрачный шифер имеет достаточно много расцветок, что позволяет подобрать нужный вариант для конкретного строения. Он производится в следующей цветовой гамме:

— прозрачный, бесцветный;

— белый;

— цветной – цвет шифера может быть чистым или смешанным, таким как бирюзовый, бежевый, молочный, бронзовый и т.д.

Если для парников используется бесцветный прозрачный шифер, то для других построек вполне возможно применение различных цветовых вариантов.

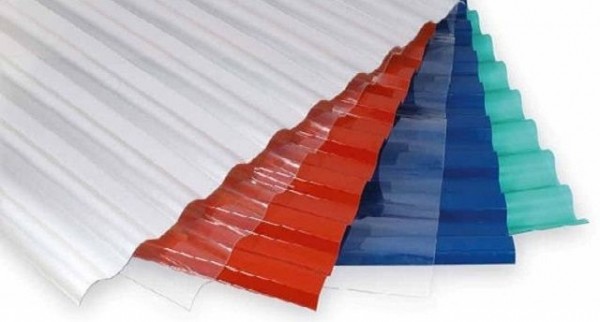

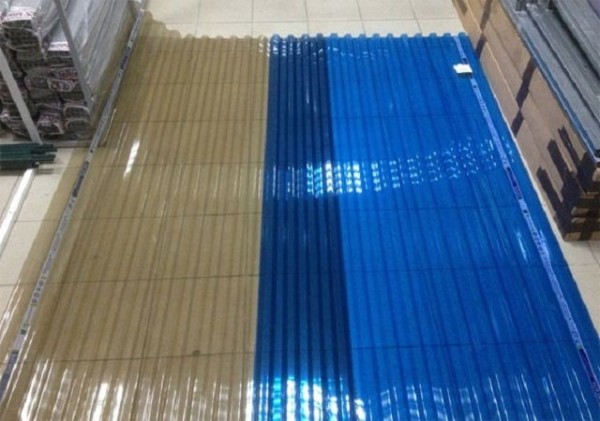

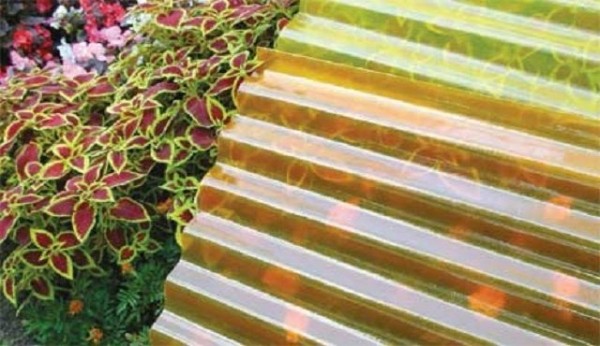

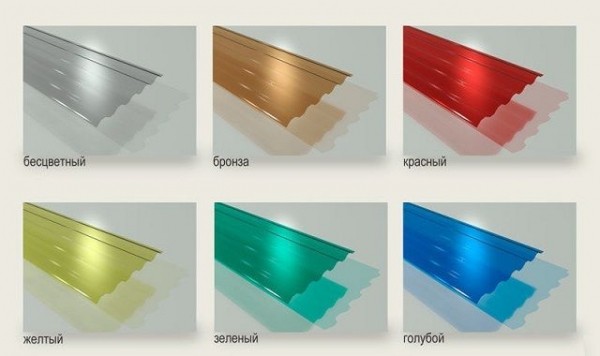

Несколько образцов цветового оформления прозрачного шифера

Цвет выбираемого шифера для козырька, веранды, террасы или ограждения должен органично сочетаться с оформлением стен фасада дома. Поэтому, если не найден идеально подходящий оттенок, то можно выбрать нейтральный, например, дымчатый или бронзовый.

• Уровень светопроницаемости

Кроме цветового диапазона, пластиковый шифер подразделяется и по уровню светопроницаемости:

— Полностью прозрачный, имеющий 92÷95% светопроницаемости. Он вполне может быть сравним со стеклом, поэтому его применяют для помещений, требующих повышенного освещения.

— Полупрозрачный материал имеет 55÷75% светопроницаемости. За ним просматриваются контуры отдельных предметов, но рассмотреть их как следует не удастся.

— Матовый шифер имеет самый низкий процент прозрачности, поэтому практически не пропускает света. Но зато он отличается самой интенсивной окраской.

— Непрозрачный материал полностью светонепроницаем.

• Конфигурация профиля листа

Пластиковый шифер может выглядеть по-разному, и во многом его вид зависит от поперечного сечения — оно может иметь разные формы и размеры:

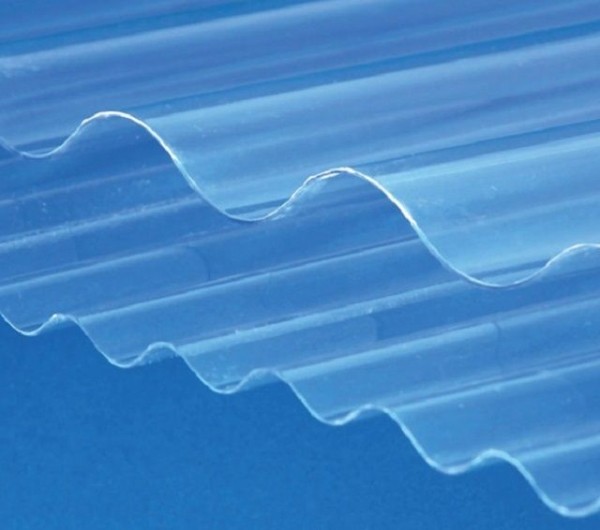

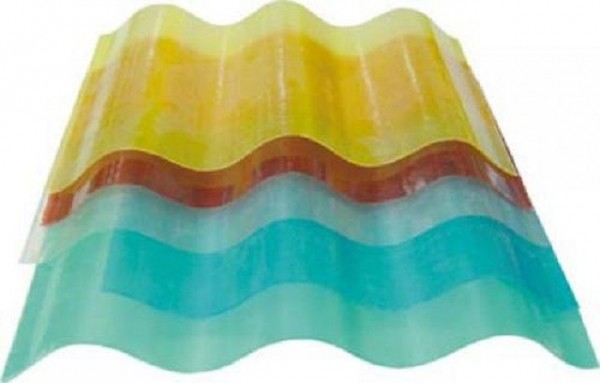

Прозрачный шифер с «классическими» синусоидальными волнами

— волнистую форму, в виде плавных синусоидальных волн;

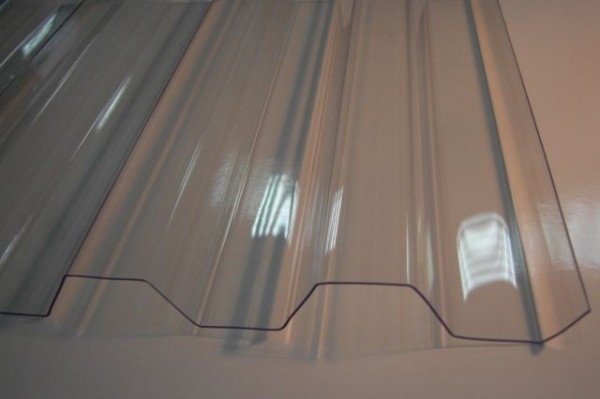

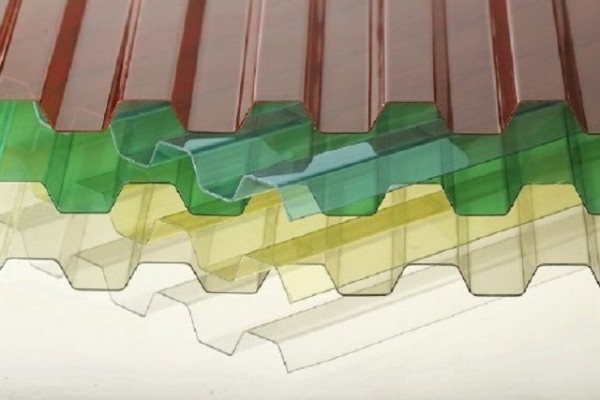

Такой шифер максимально приближен к конфигурации профнастила

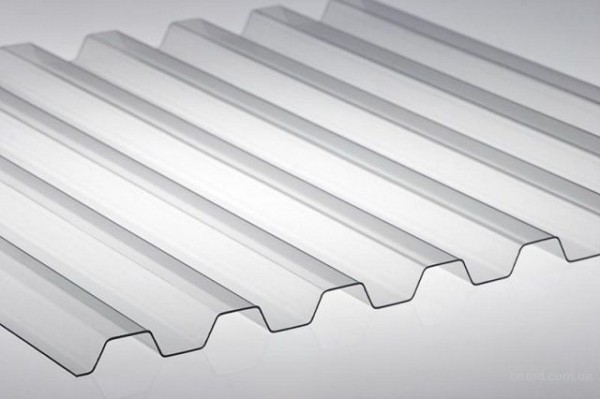

— трапециевидные волны имеют четкие границы волн, как у большинства типов металлического профнастила;

Пластиковый шифер

Не совсем «шифер» — кровельные листы без волнистых форм

— ровные листы подразделяются на монолитные и сотовые варианты.

Таблица типов волн по размеру и цвету:

Конфигурация волны	Волна (длина, мм /высота, мм)	Длина листа, мм	Ширина листа, мм	Толщина, мм	Цвет материала
	146/48	2000	1090	1,1÷1,3	Прозрачный
	94/34	2000	900	1	Красный Зеленый Желтый Синий Коричневый Черный
	70/18	2000	1090	0.8	Прозрачный Дымчатый Желтый Зеленый Красный Синий
	76/18	2000	900	0.8	Прозрачный Дымчатый
	76/18	2000	1030	2.5	Призма

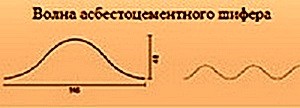

Здесь нужно отметить, что шифер, имеющий волнистую форму или трапециевидный профиль, имеет намного большую жесткость и прочность по сравнению с ровными листами, поэтому более стойки к ударным и статическим нагрузкам. Благодаря таким конфигурациям с кровли эффективнее отводится вода, оставляя меньше следов от капель.

Пластиковый шифер может реализовываться в рулонах большой длины

Производится волнистый шифер в листах и рулонах. Их размеры подбираются в соответствии с имеющимися габаритами скатов крыши. Стандартные параметры листов: 2000×900; 2000×1086; 2200×1140 мм и другие, в зависимости от типа материала и производителя.  Каждый лист шифера обычно имеет 7÷12 волн, в зависимости от их ширины и глубины.

Шифер, продаваемый в рулонах, может иметь длину 10, 20, 30 м и ширину в 1,5÷3 м. Эти размеры позволяют использовать цельные фрагменты материала для покрытия одного ската крыши в длину или в ширину. Благодаря таким параметрам покрытия, даже на большом по размеру скате крыши значительно сокращается количество стыков листов, а также упрощается и сам процесс монтажа.

Материалы изготовления прозрачного шифера и их характеристики

Итак, прозрачный шифер изготавливается из четырех видов пластика — это поливинилхлорид, стеклопластик, акриловое оргстекло и поликарбонат.

Упрочненный поливинилхлорид (ПВХ)

Прозрачный шифер из ПВХ

Листы ПВХ-шифера производятся в прозрачном или цветовом варианте, могут иметь различные размеры и толщину. Материал обладает большим количеством преимуществ, главными из которых являются легкость, прочность и пожаробезопасность.

Шифер из прозрачного поливинилхлорида имеет свойство рассеивать свет, что хорошо подходит для обустройства крыш зимних садов, теплиц, а также балконов.

ПВХ-шифер может иметь трапециевидные и синусоидальные волны, но он не производится в виде ровных листов.

Этот материал может быть двух видов — обычный и армированный с помощью стекловолокна. Второй вариант имеет большую механическую прочность, но меньшую гибкость.

ПВХ-покрытие практически не боится никаких «химических дождей»

Поливинилхлорид, в отличие от поликарбоната, более стоек к химическим агрессивным веществам. Поэтому он хорошо подойдет для обустройства крыш балконов и навесов над входом в дома, расположенные в промышленных районах, где возможно выпадения пыли с примесью агрессивных элементов или кислотных осадков.

Стандартные размеры для листов ПВХ — это 2000×1090 и 2000×1080 мм с толщиной листа от 2 мм и количеством волн от 5 до 8 штук. Вес листа составляет 2,5÷3 кг, что значительно легче любого другого кровельного материала.

На российском рынке этот пластиковый шифер представлен в бесцветном прозрачном виде, а также в голубой, синей, красной, желтой и зеленой палитре. Непрозрачный шифер ПВХ производится в сером и синем цвете.

Шифер из поликарбоната

Волнистое поликарбонатное покрытие

Из поликарбоната производится три разновидности кровельного материала — это монолитный, сотовый и с синусоидальными волнами. Все они могут быть использованы для обустройства крыши, но каждый из них подходит для конкретного случая. Например, для вставки в крышу жилого дома сазе используются монолитные листы материала, так как они имеют достаточно большую толщину и вполне способны заменить привычное остекление.

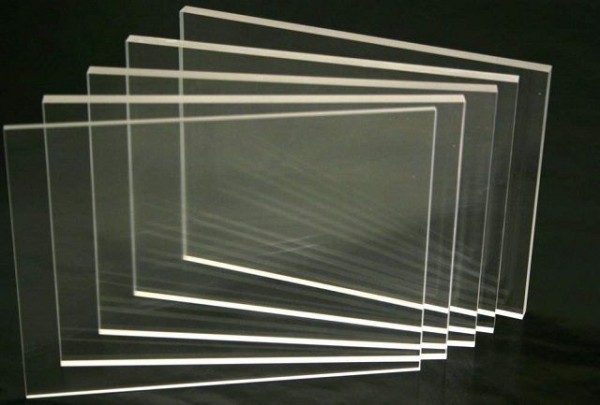

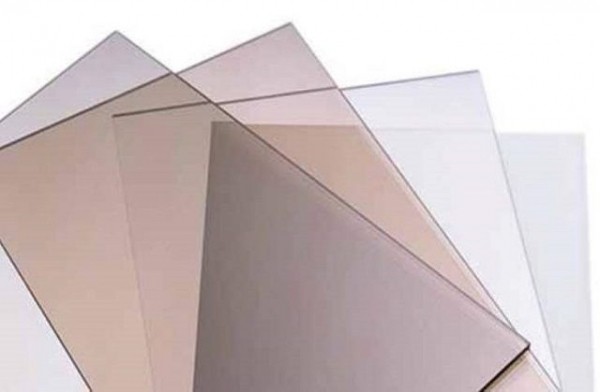

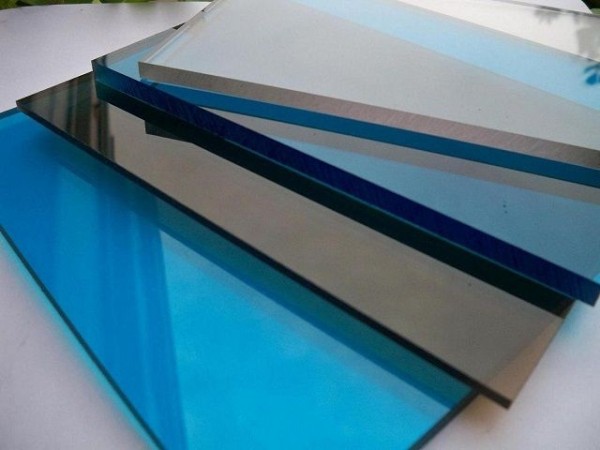

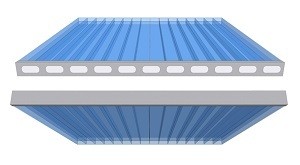

Монолитные поликарбонатные листы

Для изготовления теплиц, навесов, козырьков и беседок чаще всего используется сотовый и волнистый пластиковый шифер.

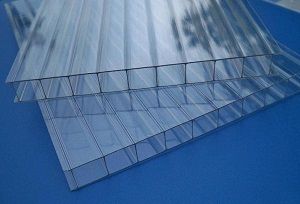

сотовый поликарбонат

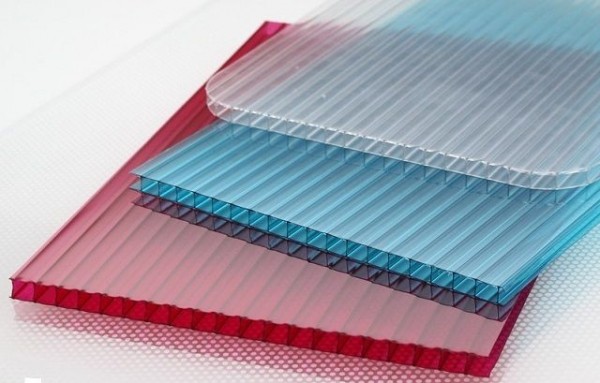

Для кровельных работ широко применяются листы сотового поликарбоната – за счет повышенных термоизоляционных качеств

Сотовые листы поликарбоната соединяются между собой предусмотренными для этой цели профильными элементами, а волнистые укладываются внахлест на одну волну.

Шифер из этого пластика имеет свои преимущества над другими аналогичными покрытиями. К таким достоинствам относят:

— Высокую стойкость к механическим воздействиям. Поликарбонат выдерживает падение на него тяжелых предметов, и при правильно устроенной стропильной системе способен выдержать вес одного человека, что очень важно для удобства монтажа и ремонтных работ на кровле.

— Поликарбонат – самый стойкий из всех видов пластикового шифера к ультрафиолетовому излучению, так как не теряет своего первоначального вида под его воздействием в течение 8÷10 лет.

— Волнистые и сотовые листы отличаются небольшой массой. Так, волнистый лист площадью в 1 м² весит всего 1,15÷1,2 кг при толщине 0,9÷1 мм.

Видео: полезная информация о профилированном поликарбонате

Шифер из оргстекла

Одним из материалов для производства прозрачного шифера является акриловое оргстекло

Акриловое оргстекло производится в монолитных и волнистых листах, с синусоидальными и трапециевидными волнами. Акриловый шифер обладает глянцевой поверхностью, он хорошо рассеивает солнечный свет и поглощает шум. Монолитные листы отлично подходят, как вставки в мансардную крышу жилых строений, а гофрированный вариант используется для крыш легких построек, навесов, крыш балконов и т.д.

Толщина шиферных листов чаще всего составляет 1÷1,2 мм, а монолитных от 1 и до 24 мм.

Волнистый шифер из акрилового оргстекла

Длина листов шифера может составлять 4000, 6000 и 12000 мм, но для комфортной транспортировки их стандартный размер обычно в длину не превышает 2050÷3050 мм. Материал устойчив к деформациям и ломкости, даже при влиянии на него ультрафиолетовых лучей и других природных факторов, а также к химическим неорганическим воздействиям.

Акриловый шифер имеет достаточно высокую ударостойкость, и может использоваться при температурах -40 до +80 ˚С.

Очень важным качеством является экологичность материала. На протяжении всего времени эксплуатации он не выделяет токсичных веществ и абсолютно безопасен для здоровья человека. Недостаток материала – неустойчивость ко многим органическим растворителям.

Шифер из стеклопластика

Волнистый шифер из стеклопластика

Стеклопластик производится из полиэфирной смолы, обеспечивающей стойкость материала к агрессивным атмосферным воздействиям, и стекловолокон, которые придают листам особую прочность. Благодаря своим составляющим, стеклопластик имеет высокую термостойкость и морозостойкость – температура его эксплуатации может варьироваться от -40 до +140˚С.

Шифер из стеклопластика выпускается в богатом оттеночном разнообразии

Стеклопластик производится в листах и рулонах, поэтому можно выбрать удобную для монтажа форму изготовления.

Материал имеет низкую теплопроводность, поэтому шифер из него отлично подходит для обустройства крыш оранжерей, птичников, теплиц и парников. Разнообразие цветовой гаммы стеклопластика позволяет использовать этот материал в качестве декоративного, применяя его для сооружения беседок, крыш балконов и других построек хозяйственного или бытового назначения.

Стандартный размер рулона 2,5×20, 2×20, 1,5×20 м. Толщина кровельного материала может составлять от 0,8 до 2 мм.

Стеклопластик легок по весу. Так, лист размером 3000×1000 мм весит всего 3,5 кг, что значительно облегчает его подъем на высоту и проведение монтажа.

Производители дают гарантию на стеклопластиковую кровлю до 10 лет.

Монтаж прозрачного шифера

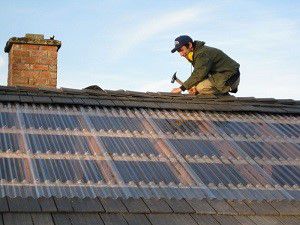

Монтаж пластикового прозрачного шифера имеет свои особенности

Монтаж пластикового шифера имеет свои нюансы, которые также необходимо изучить, до начала кровельных работ. Одним из важнейших моментов является основа под закрепление материала – конструкция обрешетки, поэтому стоит соблюдать существующие рекомендации.

Как монтируют волновой прозрачный шифер

Расчет параметров обрешетки

Естественно, прежде всего для укладки любого кровельного материала должна быть подготовлена обрешетка. Чаще всего ее делают их деревянного бруса, располагая поперечные волнам направляющие с определенным шагом. А вот сам шаг зависит и от толщины профилированного листа, и от предполагаемой нагрузки на кровлю.

Рекомендуемый, рассчитанный специалистами шаг обрешетки под волновой прозрачный шифер указан в таблице:

Расчётная нагрузка на кровлю, кг/м²	Минимальное расстояние между поперечными опорами (шаг обрешетки) мм, при толщине профилированного листа:
	0,8 мм	1.0 мм	1,2 мм	1,5 мм
50	975	1050	1125	1225
75	850	925	975	1050
100	775	850	900	950
125	725	775	825	900
150	675	725	775	850
200	625	650	700	750
250	575	625	650	700
300	525	575	625	675
350	500	550	575	625
Минимальный уклон ската — не ниже 10 °

Теперь осталось решить, какова будет нагрузка на кровлю. Это показатель складывается от возможной снеговой и ветровой нагрузки, которые, в свою очередь, зависят от региона строительства, конкретного места расположения здания или сооружения, и от крутизны ската. Очевидно, что чем больше крутизна ската, тем меньшее воздействие будет оказывать снеговая нагрузка, но при одновременном увеличении значимости ветровой.

Существует специальный алгоритм расчета нагрузки на кровельное покрытие. Он содержит несколько формул и немало таблиц с фиксированными значениями и различными поправочными коэффициентами. Но чтобы упростить читателю задачу, нами составлен специальный калькулятор, который позволит быстро и со вполне допустимой, очень небольшой погрешностью вычислить планируемую нагрузку буквально за несколько минут.

Теперь, когда значения получены, можно по таблице определить шаг поперечных брусьев обрешетки и переходить к монтажу кровельного покрытия.

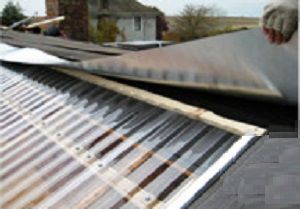

Монтаж кровли из волнового прозрачного шифера

Пошаговая инструкция монтажа прозрачного шифера на обрешетку стропильной системы отражена в таблице:

Иллюстрация	Краткое описание выполняемой операции

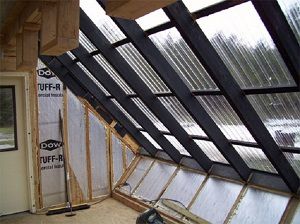

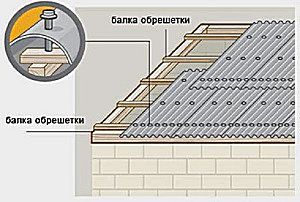

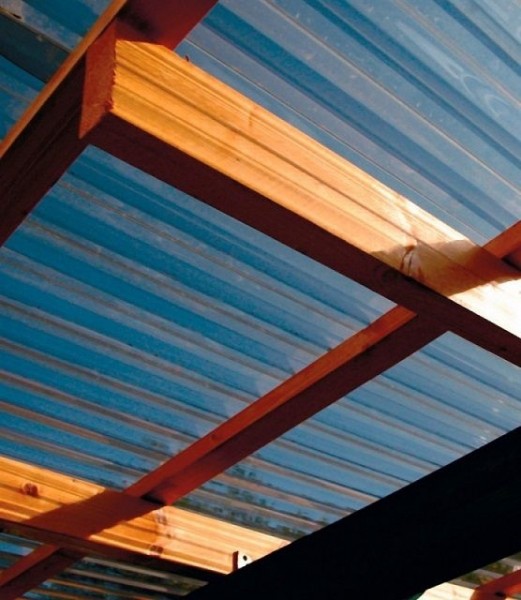

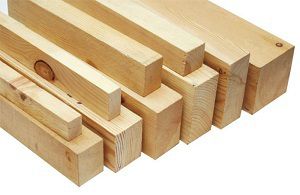

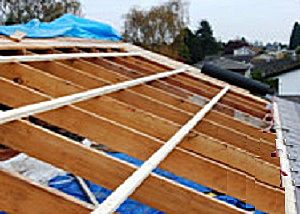

	Для обустройства обрешетки под установку пластикового шифера на скатную крышу потребуется брус сечением 30×40, 40×40 мм и больше. Брус закрепляется к стропилам с помощью гвоздей или саморезов — на каждый соединительный узел потребуется два крепежных элемента. Перед закреплением деревянные детали обрешетки рекомендовано обработать составами с антипиреновыми и антисептическими свойствами, которые защитят древесину от вредных насекомых и плесени, а также снизят горючесть материала. Шаг обрешетки для волнового прозрачного шифера должен составлять 500÷600 мм. Можно сделать его и более частым, но в этом случае снизится интенсивность освещенности помещений. Первый брус обрешетки закрепляется на стропилах с отступом от карниза примерно на 50 мм. Если по каким-либо причинам в качестве основы под прозрачный шифер используется металлическая конструкция, то места соприкосновения кровельного материала с металлом рекомендовано обвернуть алюминиевой фольгой.

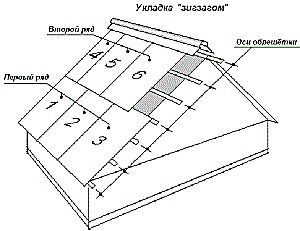

	Если все покрытие будет состоять из отдельных листов кровельного материала, то они укладываются по представленной на иллюстрации схеме, внахлест по горизонтали не менее чем на 200÷250 мм. Материал монтируются от карниза вверх к коньку, методом «зигзаг», то есть середина каждого листа верхнего ряда укладываются на стык листов нижнего.

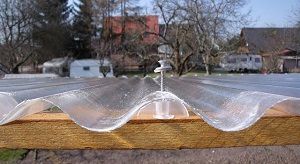

	Крепежные винты вкручиваются в гребень волны шифера. Чтобы в пластике не образовалась трещина от металлического винта, сначала необходимо просверлить в шифере отверстие с помощью дрели или шуруповерта. Отверстие должно быть больше винтовой части крепежного элемента на 2÷2,5 мм.

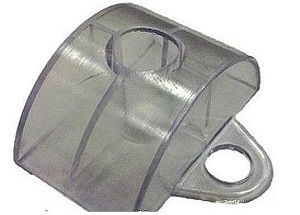

	Для создания максимальной жесткости в местах крепления листов к обрешетке, и во избежание деформации шифера при перетяжке крепежа, под волну устанавливаются специальные подставки с уже готовым отверстием под винт. Подставки изготавливаются двух конфигураций — под синусоидальную волну, а также под трапециевидную.

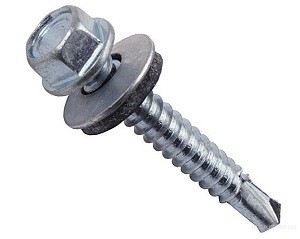

	Для закрепления пластикового шифера используются специальные винты с гидроизоляционной резиновой прокладкой и металлической шайбой, которые в комплексе создадут надежное покрытие для просверленного отверстия. Винты вкручивается с шагом в три-четыре волны в средней части кровли и через одну волну — на коньковом и карнизном брусе.
	Крепление прозрачного шифера по краю необходимо производить, отступив от него как минимум 50 мм. При покупке материалов на стандартный лист пластикового шифера нужно предусмотреть 18÷20 штук специальных кровельных винтов. Если монтируется козырек, то расстояние между ним и стеной дома должно составлять не менее 3÷4 мм. Затем, этот зазор закрывается герметизирующим составом – такая предосторожность необходима для компенсации теплового расширения материала.

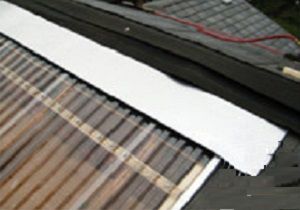

	Ровные края закрепленного шифера (так же, как и сотового поликарбоната) оформляется специальными торцевыми профилями, которые придадут конструкции завершенность и защитят края от разрушения.

Особенности монтажа кровли из сотового поликарбоната

Далее есть смысл рассмотреть особенности монтажа сотового поликарбоната, так как его также очень часто называют прозрачным шифером. Установка такого покрытия выглядит несколько сложнее, чем закрепление волнового кровельного материала.

Для начала, опять же, определяемся с шагом необходимой обрешетки. Расчет суммарного давления на кровлю – ничем не отличается от того, что приведен выше.

Схема размеров обрешетки под монтаж сотового поликарбоната

Расположенная ниже таблица приводит рекомендуемые параметры несущей конструкции под сотовый поликарбонат, где ширина шагов между элементами имеет буквенное обозначение: А — по горизонтали (стропила), В — по скату (обрешетка).

Расчетная нагрузка на кровлю	Параметры конструкции обрешетки в зависимости от толщины сотового поликарбоната
	6 мм		8 мм		10 мм		16 мм
	А/мм	В/мм	А/мм	В/мм	А/мм	В/мм	А/мм	В/мм
100 кг/м²	1050	790	1200	900	1320	920	1250	950
	900	900	950	950	1000	1000	1100	1100
	820	1030	900	1100	900	1150	950	1200
160 кг/м²	880	660	1000	750	1050	750	1150	900
	760	760	830	830	830	830	970	970
	700	860	750	900	750	950	850	1050
200 кг/м²	800	600	850	650	950	700	1100	850
	690	690	760	760	780	780	880	880
	620	780	650	850	700	850	750	950

Нюансы монтажных работ при установке сотового поликарбоната:

Иллюстрация	Краткое описание выполняемой операции
	Перед монтажом на скатную крышу, каждую панель сотового поликарбоната необходимо подготовить. Для этого их торцевые части заклеиваются — нижний край перфолентой, которая дает возможность отведения конденсата изнутри панелей, а верхний край — сплошной алюминиевой лентой, защищающей зазоры от прямого попадания внутрь осадков или грязи.

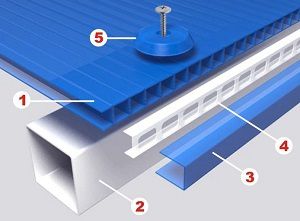

	Схема закрепление сотового, а также монолитного поликарбоната выглядит следующим образом: 1. Сам кровельный материал (сотовый или монолитный поликарбонат). 2. Элемент обрешетки конструкции стропильной системы. 3. Торцевой профиль, который не только придает конструкции завершенность и эстетичность, но и защищает зазоры сотового материала кровельного материала от попадания в них влаги и мусора. 4. Перфолента, для сохранения возможности отведения влаги изнутри панелей, она необходима только для сотового поликарбоната, для сторон по низу ската кровли.. 5. Термошайба, которая способствует сохранению материала в целости при термическом расширении, а также не дает шляпке металлического крепежного элемента вдавиться в кровельный материал и повредить его поверхность.

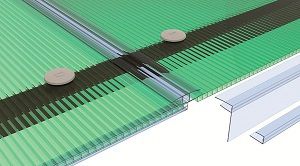

	Соединение отдельных панелей поликарбоната между собой происходит с помощью специальных профилей, которые производятся для всего диапазона толщин материала. Таблица существующих профилей и их размеров, а также некоторые нюансы их монтажа — представлены ниже.
	Монтаж этого материала производится наружу той стороной, которая имеет защитный слой, стойкий к ультрафиолетовым лучам, иначе поликарбонат прослужит недолго. Определяется нужная сторона тем, что на нее нанесены надписи и логотипы производителя, которые снимаются после фиксации материала на обрешетку.

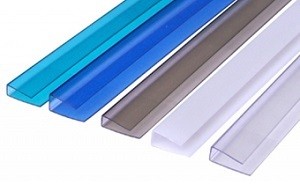

Таблица основных профилей, применяемых для монтажа сотового или монолитного поликарбоната и оргстекла:

Наименование профиля	Внешний вид профиля	Для соединения панелей, имеющих толщину, мм	Стандартная длина профиля, мм	Предназначение профиля

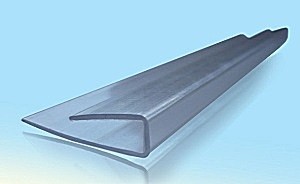

UP — торцевой профиль		4,6,8,10	2100	Защита торцевых сторон панелей СПК от влаги и грязи.

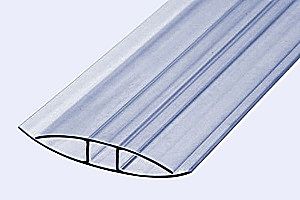

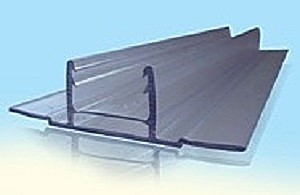

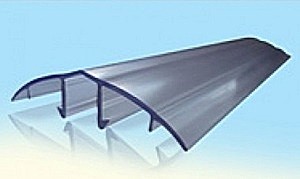

HP — неразъемный соединительный профиль		4,6,8,10	6000	Для соединения панелей СПК с закреплением их в конструкции.

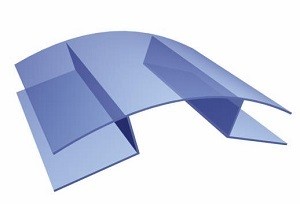

HCP — разъемный соединительный профиль — база		6,8,10,16	6000	Соединение панелей СПК с закреплением их в конструкции. Профиль состоит из двух частей — база и крышка.
HCP — разъемный соединительный профиль — крышка		6,8,10,16	6000	Соединение панелей СПК с закреплением их в конструкции.
Неразъемный коньковый профиль		6,8,10,16	6000	Стыковка на коньке панелей, расположенных на разных скатах кровельной системы.

Чтобы правильно выполнить монтаж поликарбоната на обрешетку, параметры которой представлены выше, необходимо ознакомиться с нюансами использования соединительных профилей.

• Торцевой профиль имеет короткую и длинную сторону. Более короткая должна находиться сверху панели, так как на нее нанесен защитный UV-слой.
• Неразъемные стыковочные профили (HP), рассчитанные на толщину листа в 4,6,8,10 мм, не обеспечат надежного крепления панелей и герметизации стыка между ними, так как они не предназначены для фиксации листов к обрешетке. Поэтому их используют для стыковки панелей, устанавливаемых вертикально, например, при монтаже стен беседок, перегородок или изгородей.
• Разъемные профили для панелей толщиной в 8,10,16 мм предназначены для обеспечения надежного закрепления и герметизации стыков между плитами материала, позволяют обойтись без традиционных крепежных элементов. Но при их использовании ширина кровельной панели не должна быть больше 700÷1050 мм с толщиной в 8÷10 мм и 1200÷1400 мм при толщине плиты в 16 мм.
• Коньковый профиль обеспечивает стыку элегантный внешний вид и позволяет установить листы под определенным углом.

Прозрачная вставка в крыше

Еще одним вариантом монтажа прозрачной кровли в дачных домиках, оранжереях и теплицах – это закрепление ее на отдельном участке крыши. Обычно это делается на южном скате крыши строения, чтобы солнце как можно дольше попадало через своеобразное большое окно в кровле.

Из прозрачного кровельного материала можно соорудить своеобразное «мансардное окно»

Закрепление панелей или листов в этом случае отличается от полного покрытия скатов прозрачной кровлей весьма незначительно, но имеет некоторые нюансы, связанные с совмещением покрытий, изготовленных из разных материалов.

Иллюстрация	Краткое описание выполняемой операции
	При обустройстве прозрачной вставки в скат крыши, обрешетку необходимо рассчитывать не только под прозрачный материал, но и под тот, с которым он будет скомбинирован. В той ситуации, если рядом с прозрачным материалом будут уложены листы, совпадающие с ним по размеру, то обрешетка на всей поверхности будет одинаковой. Если же листы или штучные элементы основного кровельного покрытия будет меньше, или особенности их монтажа предполагают свою обрешетку, то придется на область его установки закрепить дополнительные каркасные детали, шаг между которыми уже определяется так, как для всей кровли. Например, если вокруг прозрачного шифера планируется настелить мягкую кровлю, то придётся делать сплошную обрешетку — крепить фанерные листы. В остальном установка стропил и обрешетки происходит таким же образом, как если бы монтаж производился на весь скат конструкции.
	Очень важным моментом является стыковка двух разных кровельных материалов. Если выбирается профнастил с такими же по размеру трапециевидными или синусоидными волнами, как и прозрачный шифер, то особых проблем со стыковкой листов не будет. В этом случае, прозрачный материал волной накладывается сверху волны профнастила и закрепляется винтами с резиновыми прокладками и шайбой. Дополнительно, на гребень волны профнастила можно нанести слой герметика, который создаст надежную гидроизоляционную прокладку.
	В том же случае, когда кровельные покрытия имеют разные рельефные рисунки, совместить их будет уже существенно сложнее. Так, если планируется сделать прозрачную вставку в центральной части ската крыши, то сначала монтируется нижний ряд основного кровельного материала, который закроет карнизный край крыши. Далее, укладывается и закрепляется нижний ряд прозрачного шифера (или же это может быть цельный лист), и он должен быть уложен внахлест на нижний ряд непрозрачного основного кровельного материала, с заходом на него не менее, чем 250÷300 мм. Боковые стороны вставки закрепляются к обрешетке и прижимаются сверху бруском, обработанным водоотталкивающими составами. Эта деталь послужит основой для закрепления основного непрозрачного материала по бокам прозрачной вставки.
	Верхнюю сторону вставки можно оформить по-разному, в зависимости от того будет ли она расположена ниже конька крыши или проходить по нему. Если вставка будет начинаться от конька, то прозрачный шифер фиксируется на коньковой доске и обрешетке, затем сверху прижимается деревянным бруском, который закрепляется саморезами.
	Сверху стык сначала покрывается гидроизоляционным материалом, а по завершении кровельных работ, конек крыши закрывается специальным металлическим или пластиковым элементом. В случае, если над вставкой будет расположен ряд другого кровельного материала, то его укладывают внахлест на прозрачную часть крыши на 150÷200 мм.
	Следующим шагом монтируется основной плотный кровельный материал, который обрамит прозрачный шифер по бокам. Его укладывают и закрепляют на брус, закрепленный по бокам прозрачной вставки. Для надежности брус можно дополнительно гидроизолировать кровельной лентой, подобрав ее по цвету.
	Изнутри прозрачная вставка будет выглядеть примерно так, если такую конструкцию обустроить в мансардной крыше или в чердачном помещении, при условии, что оно будет иметь достаточную высоту.
	Завершающим этапом идет установка конькового элемента. Его закрепляют с помощью гвоздей или саморезов.

Представленные в продаже бренды прозрачного шифера

Заслуживает внимания и вопрос о наиболее популярных брендах прозрачного шифера, которые представлены на российском рынке. Поставщиками этих кровельных материалов выступают отечественные и зарубежные производители:

• «Юг-Ойл-Пласт» (Россия) производит прозрачный шифер из поликарбоната толщиной от 0,8 до 1,5 мм, стандартный размер листов 1050×2000 мм. Листы большей длины могут быть изготовлены на заказ. Профиль изготавливается с синусоидальными и трапециевидными волнами высотой 18 и 36 мм.
• Концерн «Палрам» (Израиль) и торговая марка «Borrex» изготавливают прозрачный шифер и все необходимые комплектующие к нему (в том числе планки примыкания и коньковые элементы) из поливинилхлорида и поликарбоната. Десять различных размеров волн, с шириной листов 1260 мм, а длиной от 2000 до 6000 мм.
• «Salux» (Германия) производит современный универсальный материал, который подходит для создания разнообразных архитектурных конфигурации и строительства. Шифер изготавливается из поливинилхлорида в следующих размерах:

Размеры полимерного прозрачного шифера «Salux»

— шифер с трапециевидными волнами «Salux» W Trapez 70/18  0,8 × 1090 × 2000 мм – прозрачный, бронзовый и голубой;

— шифер с синусоидальными волнами «Salux» W Sinus 76/18  0,8 × 900 × 2000 мм — прозрачный и бронзовый.

Этим ассортимент не ограничивается – помимо указанных, наиболее распространенных вариантов прозрачного шифера «Salux», в строительных магазинах можно найти и те, что представлены в данной таблице.



Разновидности прозрачного шифера компании «Salux»

На российском рынке также представлена продукция и других производители — это «PALRUF» — ПВХ-лист (Украина), «SUNTUF» — поликарбонат (Израиль), «SUNTOP» — поликарбонат (Китай), «Ondex» — ПВХ-лист (Франция) и многие другие.

Благодаря широкому ассортименту этого кровельного материала, вполне можно выбрать наиболее подходящий по эксплуатационным характеристикам, по гармоничному сочетанию с общим оформлением дома и участка, по доступности технологии самостоятельного монтажа.
