Проектирование систем вентиляции – основные особенности данного вида работ

Как известно, микроклимат в доме и других помещениях во многом зависит от того, насколько качественно и рационально реализован воздухообмен. Так как монтаж и проектирование систем вентиляции и кондиционирования стоят достаточно дорого, имеет смысл ознакомиться с основными особенностями составления подобных проектов, это сэкономит массы средств и позволит избежать самых распространенных ошибок.

Типовой проект системы вентиляции для частного дома весьма прост, но даже в нем можно наделать множество ошибок, если не знать основных норм и правил

Виды вентиляции в частной застройке

Так как проектирование и расчет систем вентиляции на промышленных и других крупных объектах требуют глубоких знаний в данной сфере и проведения сложных исследований, делать эту работу должны исключительно профессионалы. Что качается частных домов, то сделать простой проект по силам даже тем, кто не обладает знаниями в данной сфере.

В небольших жилых строениях реализуются 2 основных типа систем, рассмотрим каждый из них более подробно:

Естественная вентиляция	Главные ее достоинства – простота и дешевизна, ведь вам не понадобится дополнительное оборудование, цена которого достаточно внушительна, кроме того, такие коммуникации не требуют периодического обслуживания. К недостаткам можно отнести плохую функциональность в строениях с толстыми стенами, комнатах с большой площадью и сложность реализации проекта в уже возведенных зданиях
Принудительная вентиляция	Этот вариант является более продвинутым, так как движение воздуха обеспечивается вентилятором или целой нагнетательной системой. Из плюсов можно выделить возможность регулировки воздухообмена, наличие фильтров, контроль температуры и влажности в помещениях. Недостатками являются немалая стоимость и сложность реализации проекта своими руками

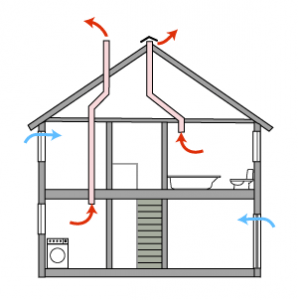

Вот так выглядит простейшая система естественной вентиляции в доме

Проектировочные и расчетные работы

Как отмечалось выше, проектирование и монтаж систем вентиляции своими силами возможно только на небольших объектах, где сложность коммуникаций невелика и вероятность ошибок минимальна. Рассмотрим, какие факторы являются основополагающими на каждом из этапов.

Проектирование

В первую очередь вы должны определиться с типом системы, которая будет реализована.

Что касается естественных вариантов, то можно выделить следующие важные факторы:

• Максимальное расстояние от входного до выходного отверстия в системе не должно превышать 6 метров, это обеспечивает необходимую тягу и гарантирует высокую эффективность системы.
• Входные отверстия должны обеспечивать требуемый приток воздуха (как его рассчитать, мы рассмотрим чуть ниже).
• Выходной коллектор должен располагаться не менее чем в 1 метре от поверхности кровли, иначе тяга может изменяться под влиянием ветра.

Для предотвращения попадания влаги в систему на вытяжные трубы устанавливаются колпаки

Важно! Помните два простых правила: в системе естественной вентиляции должно быть минимальное количество изгибов, и длина каналов должна быть как можно меньше. Это гарантирует высокую эффективность системы.

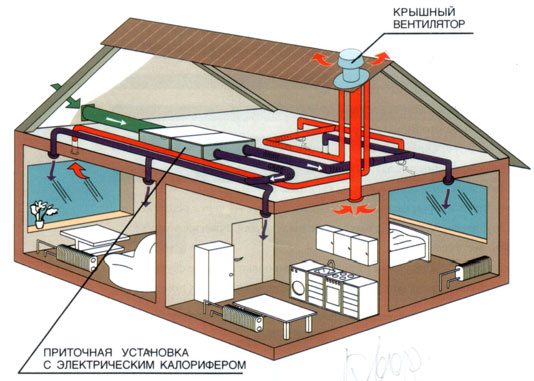

Что касается коммуникаций с принудительной циркуляцией воздуха, то здесь важно помнить, что проектирование вентиляционных систем осуществляется с учетом следующих требований:

• В первую очередь определяется, из каких элементов будет состоять система, это очень ответственный этап, на котором важна точность, так как приобретение лишних элементов, как и их нехватка, в процессе работы крайне нежелательно.
• Далее необходимо определить, где будут располагаться те или иные элементы системы, лучше всего составить план для каждого помещения и определить, какие узлы будут размещены именно в нем.

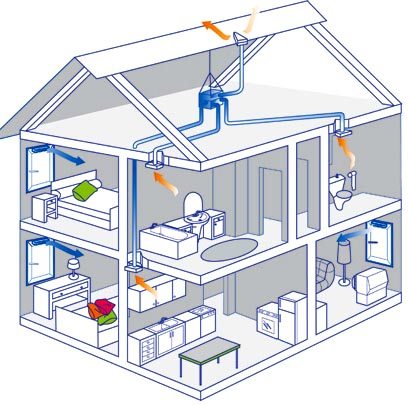

План каждого помещения должен предусматривать все конструктивные особенности системы

• Лучше всего проект вентиляции включить в общий план строения, так гораздо проще провести монтаж, так как воздуховоды можно расположить в полостях стен и межэтажных перегородок. Кроме того, отверстия под определенные элементы и места их крепления будут изначально предусмотрены, что значительно упростит работы впоследствии.
• Особое внимание следует уделить таким помещениям как кухня, ванная комната, санузел, кладовая, котельная – именно в них нужна качественная вентиляция и увеличенный воздухообмен (например, в помещениях с повышенной влажностью объем воздухообмена за час должен быть в три раза выше, чем в жилых комнатах).

Важно! Для того чтобы упростить работы по установке и монтажу, иногда целесообразно использовать не круглые, а квадратные или прямоугольные трубы, их гораздо удобнее размещать в полостях, а при наружном способе прокладки такие коммуникации смотрятся намного лучше.

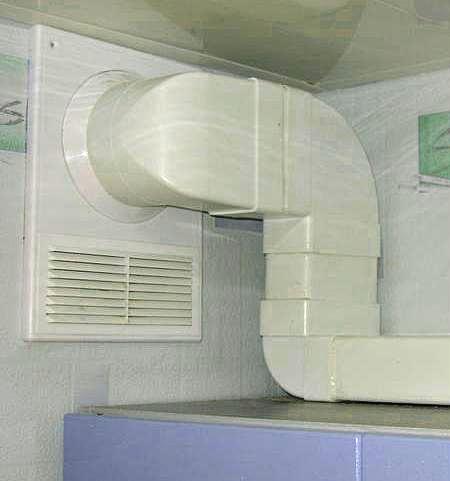

На фото: прямоугольные трубы смотрятся намного лучше и занимают меньше места

Расчетные работы

Для начала работ требуется наличие плана строения с параметрами всех помещений и их назначением. Количество необходимого воздуха рассчитывается индивидуально для каждого помещения и измеряется в кубометрах в час.

Основных методик расчета требуемого для помещения воздухообмена две, рассмотрим особенности каждого из них:

• Можно использовать коэффициент кратности, который умножается на объем той или иной комнаты. То есть, длина помещения умножается на ширину и на высоту, полученный результат и есть объем в метрах кубических. Для жилых комнат коэффициент равен 1, то есть количество воздухообмена за час равняется их объему, для ванных комнат и технических помещений коэффициент равен 3.
• Еще один вариант расчета – использование нормативов потребления воздуха на человека. Для спален этот показатель равен 20 м.куб./час, для других жилых комнат – 40, для бытовых, ванных и кухонных помещений – 60. То есть, в гостиной дома, где постоянно живут 4 человека, объем воздухообмена должен составлять 160 кубометров в час, вот такая достаточно простая инструкция поможет сделать расчеты быстро и точно.

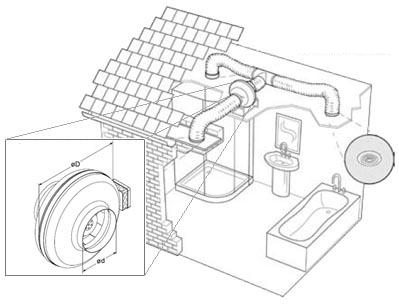

Нормы проектирования систем вентиляции четко регламентируют необходимый объем воздухообмена, в силу чего требуется использование производительных коммуникаций с различными дополнительными функциями

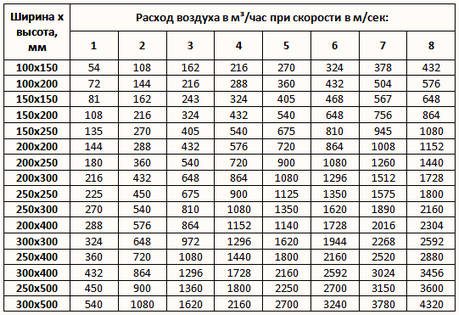

Также очень важно правильно подобрать размер воздухопроводов, особенно, если проектирование системы вентиляции осуществляется самостоятельно. Ниже представлена таблица, по которой можно определить объем воздухообмена в зависимости от скорости потока.

В таблице представлены данные по всем стандартным размерам вентканалов

Важно! Помните, что минимально допустимый диаметр для каналов естественного воздухообмена не должен быть менее 10 см, для принудительных систем – не менее 6 см.

Вывод

В любом случае, оптимальным решением будет согласование готового проекта и результатов расчетов у специалистов. Видео в этой статье поможет понять некоторые особенности рассматриваемых работ лучше.
