Проектирование канализации – основные особенности данного вида работ

Невозможно представить себе современное жилище без систем канализации, при этом очень важно сделать все в соответствии со строительными нормами, чтобы в процессе эксплуатации возникало как можно меньше проблем. Проектирование канализации в частном доме имеет целый ряд особенностей, которые и будут рассмотрены в данной статье.

Выполняя простые рекомендации,  вы сможете самостоятельно сделать эффективную систему удаления стоков.

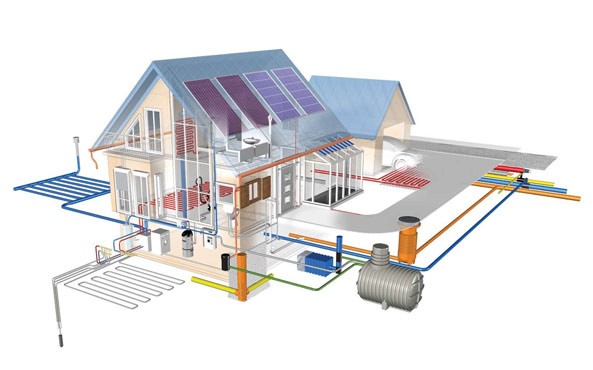

Современные проекты предусматривают наличие целого комплекса коммуникаций, и канализации отводится очень большое значение

Основные критерии, которым должен отвечать проект

Проектирование систем водоснабжения и канализации должно соответствовать целому ряду норм и требований, кроме того, конструкция устраивается с учетом нескольких важных критериев:

Соответствие нормативной документации	Все коммуникации должны устраиваться в соответствии с нормами СНиП, причем существует несколько нормативных актов, каждый из которых регламентирует ту или иную часть системы. Проще всего согласовать проект с профессиональными специалистами, чтобы минимизировать возможность ошибок и просчетов, так как в дальнейшем устранить их будет гораздо сложнее
Выбор качественных комплектующих и фитингов	Очень важно использовать только те материалы и элементы, которые гарантированно будут служить на протяжении многих лет.  Даже самый квалифицированный монтаж не гарантирует долговечности системы, если используются низкокачественные изделия, поэтому низкая цена ни в коем случае не должна быть определяющим фактором при выборе
Грамотное проектирование сетей канализации	Если вы проводите все необходимые мероприятия по разработке документации своими руками, то важно рассчитать оптимальный диаметр каждого из трубопроводов, подобрать конфигурацию системы, стараясь следовать всем рекомендациям, которые будут описаны в следующей главе
Аккуратный монтаж и проверка системы	Ввиду широкого распространения изделий из ударопрочного пластика, инструкция по сборке канализационной сети стала максимально простой, однако и здесь важно делать работу очень аккуратно, не допуская деформации элементов и повреждения уплотнительных резинок. После сборки система в обязательном порядке проверяется на герметичность

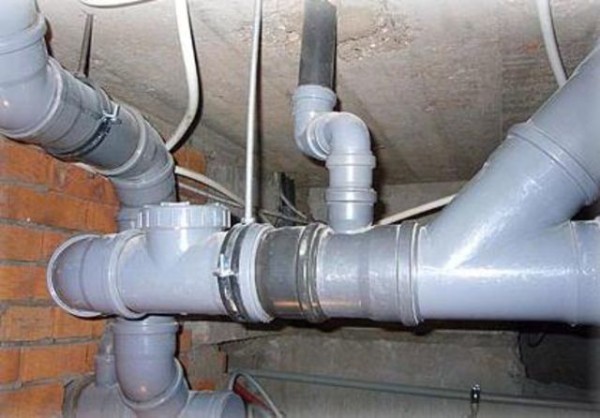

Проектирование внутреннего водопровода и канализации намного сложнее, чем кажется на первый взгляд

Что необходимо знать при создании проекта

Важно понимать, что все коммуникации подразделяются на внутренние и внешние. Мы рассмотрим каждую из частей более подробно, чтобы раскрыть тему максимально подробно.

Внутренняя канализация

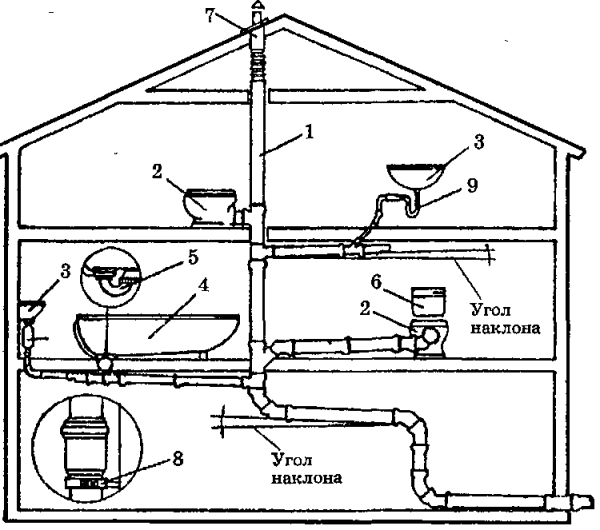

Проектирование систем канализации нужно проводить исходя из принципа «чем проще, тем лучше»

К этой части относятся все части системы, которые находятся в помещениях.

Проектирование водоснабжения и канализации на этом этапе производится с соблюдением следующих рекомендаций:

• Очень важный фактор – соблюдение оптимального уклона трубопроводов, так как системы самотечные. Слишком малый угол чреват застоем сточных вод, а слишком большой приводит к ускоренному налипанию твердых частиц на стенки труб, что может привести к засорам, борьба с которыми может стать очень большой проблемой в процессе эксплуатации.

Важно! При диаметре труб в 5 см уклон должен составлять 5 см на 1 погонный метр, если диаметр 100-110 мм, то хватит и 2 см на метр трубы. Показатели не должны сильно варьироваться, кроме того, любые перепады уклона крайне нежелательны, так как эти участки потенциально опасны появлением засоров. Но на коротких участках канализационных труб уклон может быть и больше.

• Унитаз должен крепиться к стояку отдельным соединением. Это, во-первых, максимально снижает вероятность появления засоров, а во-вторых, если к соединению унитаза присоединить еще какие-либо элементы, то во время смыва из всех сифонов будет высасываться вода, и неприятный запах будет проникать в помещение постоянно.
• Очень важно устройство системы вентиляции канализации, ее отсутствие может привести к появлению неприятных запахов в помещении и опорожнению сифонов вследствие образования избыточного разрежения в системе.  Данная система не должна соединяться с общей вентиляцией, ее необходимо отдельно выводить на крышу, устанавливая аэратор, чтобы осадки не попадали в систему.

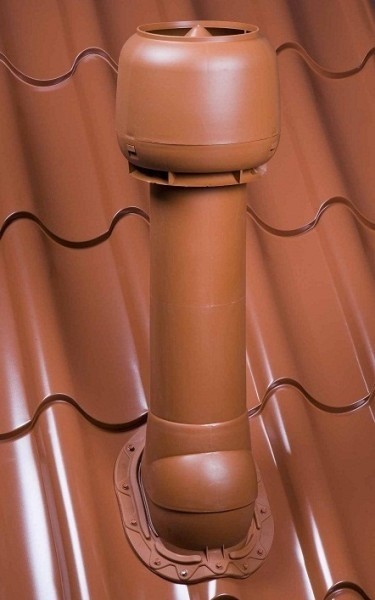

Аэратор можно подобрать и в цвет кровли, что значительно повышает эстетическую привлекательность конструкции

• Проводя проектирование канализационных сетей важно помнить о правильном порядке присоединения элементов к стояку. Для избегания проблем унитаз должен присоединяться ниже всех элементов. Это очень важный момент, которому следует уделить особое внимание, иначе в процессе эксплуатации придется столкнуться со множеством проблем.

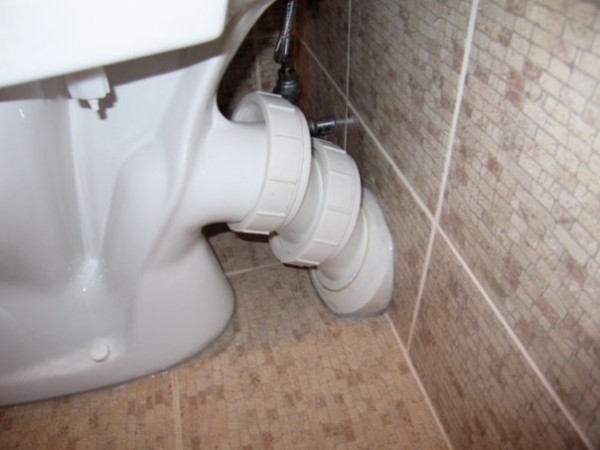

На фото: оптимальное решение – расположение унитаза непосредственно около стояка

Помните! Если в системе присутствует унитаз, то минимальный диаметр трубы для стояка не должен быть меньше, чем 100 мм. Если же унитаза нет, то подойдет и труба диаметром 50 мм.

• Очень важно сделать грамотную шумоизоляцию стояков, самый простой вариант – устройство короба из гипсокартона, при этом внутренние полости можно уплотнить минеральной ватой. Не забывайте, что внизу стояка должен быть ревизионный люк, к которому необходим легкий доступ на случай возникновения проблем.

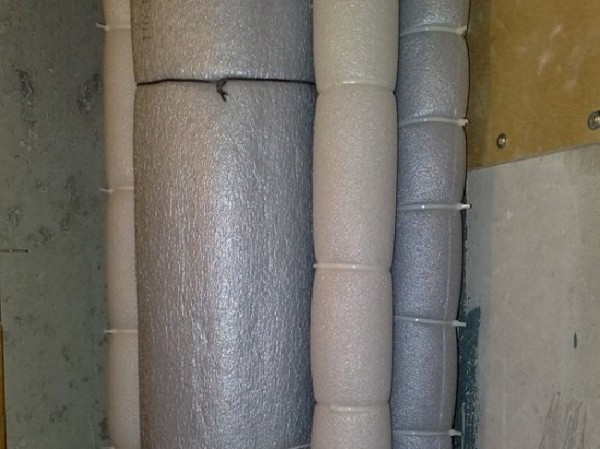

Если сделать короб нет возможности, то можно использовать специальный утеплитель, он также хорошо гасит шум

• Проектирование водопровода и канализации лучше всего завершить согласованием со специалистами, так можно быть полностью уверенным в правильности работ.

Внешние коммуникации

Проектирование наружных сетей водопровода и канализации имеет ряд отличительных особенностей:

• Очень важна точка вывода трубы из дома, она должна располагаться ниже точки промерзания грунта. Глубина промерзания отличается в зависимости от района, об этом более подробно рассказано в отдельной статье на данном ресурсе, если нет возможности так углубить коммуникации, то необходимо использовать специальные утеплители для труб, приобрести которые можно в любом магазине сантехники.

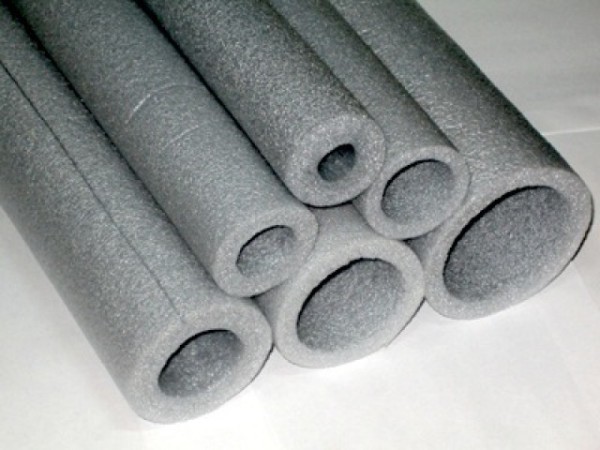

Важно подобрать оптимальный диаметр утеплителя

• Проектирование внешних инженерных сетей канализации зависит от того, какие коммуникации будут использоваться. Самый простой и эффективный вариант – централизованная система, если же ее нет, то необходимо либо делать дренажные колодцы, либо устанавливать септик.
• Очистные сооружения должны располагаться как минимум в 30 метрах от источника воды и не менее чем в 5 метрах от дома, лучше, если этот показатель будет составлять 10 метров.
• Проектирование наружных сетей канализации включает в себя и расчет ориентировочных нагрузок на систему, если она будет проходить под проездом, то важно, чтобы все элементы были устойчивыми к нагрузкам, в некоторых случаях оптимальным вариантом являются чугунные либо асбестоцементные трубы.
• Если вы разрабатываете и проект ливневой канализации, то стоит отметить, что ее можно и не углублять ниже точки промерзания, главное устроить грамотный слив воды, чтобы во время морозов система была полностью пустой, это обезопасит ее от повреждений.

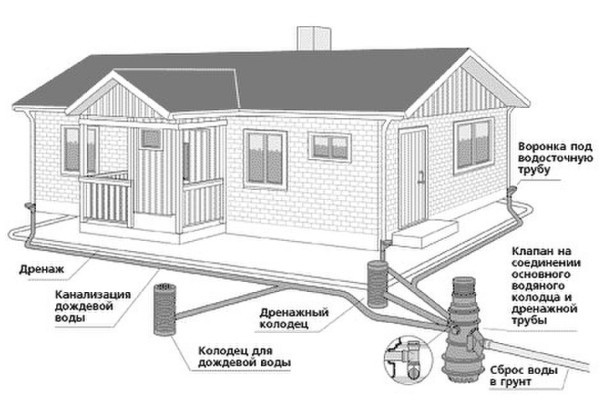

Проектирование ливневой канализации по СНиП допускает ее расположение на минимальном углублении, в этом и состоит ее главное отличие

Вывод

На самом деле важно досконально разобраться в данном вопросе, понять некоторые особенности поможет видео в этой статье. Просмотрев его, вы будете еще лучше ориентироваться в рассматриваемой теме и сможете провести проектирование канализации самостоятельно (см.также статью “Соединение унитаза с канализацией – рассматриваем ключевые методики”).
