Проект вентиляции: этапы разработки

Как составить типовой проект вентиляции для помещений различного назначения? Из каких норм воздухообмена стоит исходить? Как рассчитывается сечение воздуховодов?

Давайте попробуем ответить на эти и некоторые другие вопросы.

Проект системы вентиляции офисного центра.

Зачем это нужно

А в самом деле: зачем пытаться составить проект своими руками, когда масса специалистов готова предложить соответствующую услугу? Основной и самый очевидный мотив – экономия. Приблизительная стоимость проекта вентиляции для небольшого кафе площадью до 100 квадратных метров – около 15000 рублей, что на фоне вечного дефицита средств на стадии раскрутки бизнеса выглядит довольно нескромно.

Кроме того: самостоятельное проектирование системы вентиляции банально занимает меньше времени. Профильная организация может потратить на составление рабочего проекта до месяца. Между тем, как известно, время – деньги: зачастую между началом отделочных работ и приемом первого посетителя проходит не более пары недель.

Этапы большого пути

Подобрать комплектующие с учетом ассортимента местных магазинов несложно. Нарисовать эскиз с указанием размеров тоже думается не составит труда у любого, кто не прогуливал уроки черчения в школе.

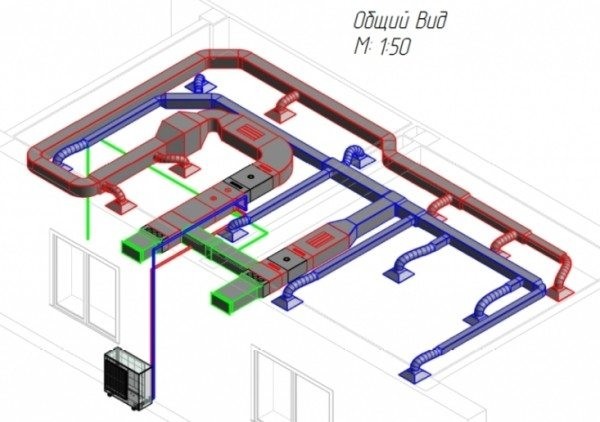

Эскиз приточно-вытяжной системы.

Основные задачи сводятся к расчетам.

Что считаем?

Производительность по воздуху.

Сечение воздуховодов.

Пропускную способность воздухораспределителей приточной вентиляции.

Обратите внимание: вентиляция с одним лишь вытяжным каналом будет приемлемым решением для квартиры или частного дома небольшой площади. В общественных заведениях приток свежего воздуха необходим.

Потребность в создаваемом вентиляторами давлении.

Потребность в тепловой мощности нагрева и кондиционирования.

В этом порядке и двинемся дальше.

Производительность

Она оценивается двумя способами:

По кубатуре помещения и кратности обмена воздуха, которая зависит от его принадлежности к тому или иному функциональному типу.

По количеству посетителей.

Для общественного заведения нам предстоит произвести оба расчета, а затем выбрать большее из значений.

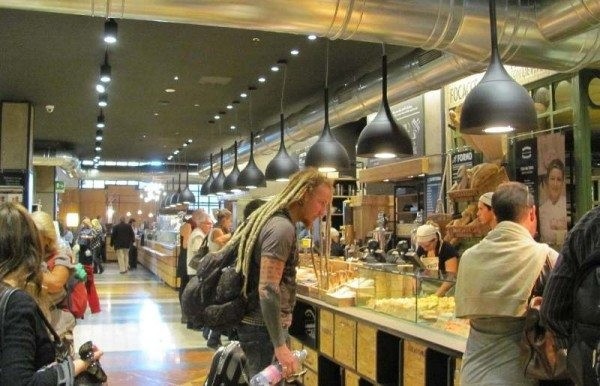

Воздух должен оставаться чистым и свежим при любом режиме работы заведения.

Расчет по кратности воздухообмена

Формула расчета имеет вид L=n*V, где n – кратность воздухообмена, а V – его полный объем в кубометрах. Объем, как известно, рассчитывается как произведение площади и высоты.

Чему равен параметр n? Он зависит от типа помещения.

Заметьте: в некоторых случаях действующие СНиП указывают не кратность, а непосредственно потребность в воздухообмене для помещения, сантехнического прибора, плиты и т.д.

Помещение	Кратность или кубатура воздухообмена
Жилые комнаты	1
Общественные и офисные помещения	1,5-3 в зависимости от проходимости
Душевые	75 м3/час на одну секцию
Уборные	50 м3/час на унитаз и 25 на писсуар
Электроплиты	60 м3/час на плиту
Газовые плиты	100 м3/час на плиту

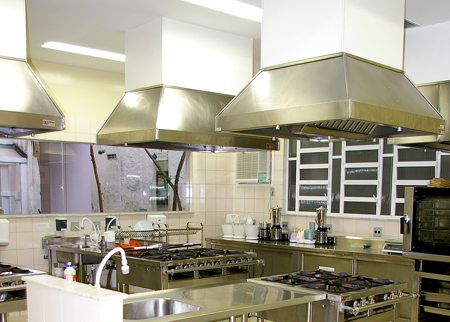

Над каждой плитой установлен собственный вентиляционный зонт.

Так, для пресловутого кафе площадью 100 м2 при высоте потолка в 3,5 метра с двумя газовыми плитами и одной уборной на два унитаза примерная потребность в воздухообмене составит 2х100х3,5+(100*2)+(50*2)=1000 м3/час.

Расчет по количеству посетителей

Здесь инструкция по расчету сводится к перемножению максимального количества посетителей и потребности в воздухе одного человека (она принимается равной 60 м3/час для бодрствующего и 30 м3/час для спящего). Так, при максимальной наполняемости кафе в 20 человек (персонал и посетители) стоит исходить из 20*60=1200 м3/час. Поскольку это значение больше, от  него и стоит отталкиваться в дальнейшем.

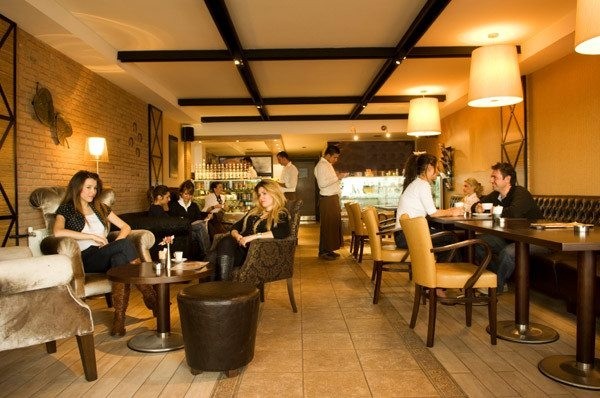

В расчете используется максимально возможное количество посетителей.

Сечение

Оно рассчитывается как S=L*2,778/V, где:

• S – площадь сечения воздуховода.
• L – расход воздуха.
• V – скорость потока воздуха.
• 2,778 – коэффициент согласования величин, позволяющий получить результат в квадратных сантиметрах.

Понятно, что увеличение скорости потока позволит уменьшить сечение, сохранив производительность. Однако цена завышения скорости – повышенный уровень шума; именно поэтому ее обычно ограничивают значениями в 3-4 м/с.

Для нашего случая при скорости потока в 4 м/с минимум сечения воздуховода составит 1200*2,778/4=833 см2. Простое использование формулы площади круга дает нам диаметр 33 сантиметра (с округлением до реального размера трубы – 350 мм).

Заметьте: на практике для скрытой прокладки чаще используются воздуховоды прямоугольного сечения. Их сечение равно произведению сторон: так, для нашего случая подойдет размер 250х355 мм.

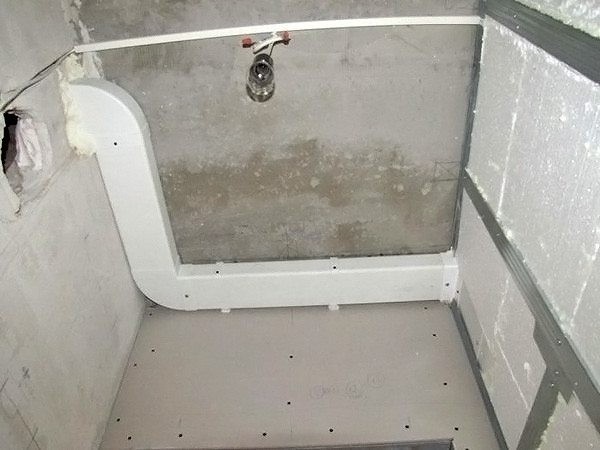

Прямоугольную трубу легче спрятать за подвесной потолок.

Воздухораспределители

Здесь нет каких-либо универсальных формул: изделия подбираются по каталогу в соответствии с граничными условиями.

Какими именно?

• Размерами.
• Штатным расходом воздуха.
• Дальнобойностью при скорости потока 0,5 м/с (более высокая скорость воспринимается как сквозняк и приводит к появлению дискомфорта у посетителей).
• Уровнем шума. Для жилых помещений максимально допустимый уровень шума вентиляции обычно принимается равным 25 дБ, для общественных заведений – 35 дБ.

Совет: перед решеткой воздухораспределителя должна присутствовать камера статического давления или адаптер, заставляющий поток повернуть под прямым углом. Иначе воздух распределится по ее площади неравномерно, что вызовет увеличение шума или падение пропускной способности.

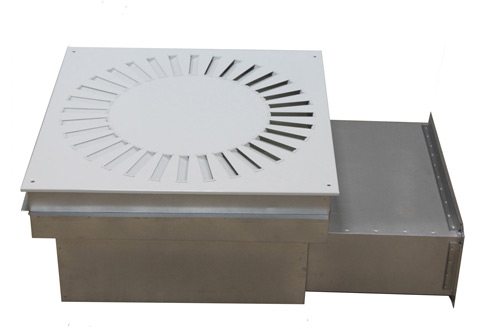

Камера статического давления распределяет воздушный поток по всей площади решетки.

Давление

Зависимость необходимого давления от площади вентилируемого помещения линейна: ведь с увеличением площади растет протяженность воздуховодов.

Плохая новость для проектировщика – в том, что точный расчет сопротивления вентиляции весьма сложен, поскольку оно зависит от массы переменных:

• Диаметра трубы.
• Количества соединений и поворотов.
• Наличия фильтров и калориферов.

Хорошая новость состоит в том, что избыточное давление вентилятора при фиксированной производительности приведет лишь к незначительному увеличению расхода электроэнергии.

Именно поэтому обычно используется упрощенная оценка этого параметра:

• Для помещений площадью 50-150 м2 нормой считаются 75-100 Па.
• При площади 150-350 м2 стоит ориентироваться на 100-150 Па.

Тепловая мощность

Зачастую рабочий проект по вентиляции включает расчет мощности систем подогрева и кондиционирования воздуха.

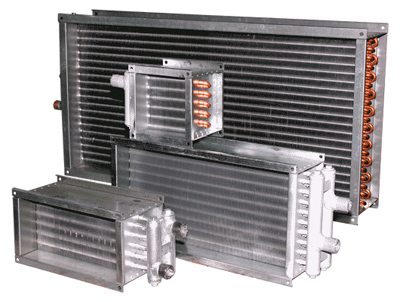

На фото – водяные калориферы для систем вентиляции.

Поскольку теплоемкость воздуха при изменениях температуры меняется довольно незначительно, потребность в тепловой мощности калорифера или канального кондиционера определяется лишь производительностью вентиляции и дельтой температур между приточным воздухом и улицей.

Тепловая мощность рассчитывается по формуле P=Dt*L*0,336, где:

P – тепловая мощность в ваттах.

Dt – разница температур между улицей и притоком в градусах.

Подсказка: норма температуры приточного воздуха для зимы – +18С.

L – расход воздуха в м3/час.

0,336 – теплоемкость воздуха в Вт*ч/м3*С.

Так, при уличной температуре в -15С и притоке в 1200 м3/час потребность в тепловой мощности калорифера составит 33*1200*0,336=13305 Вт.

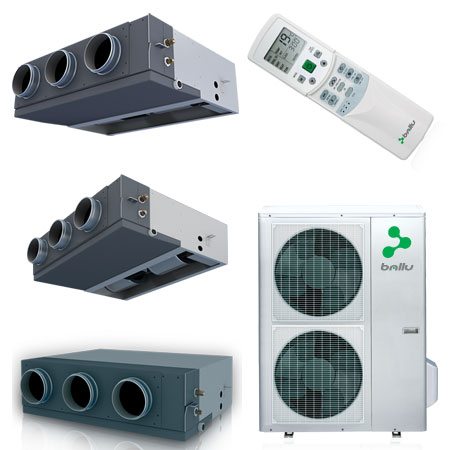

Тепловая мощность систем кондиционирования рассчитывается аналогично.

Заключение

Надеемся, что предоставленная в распоряжение читателя информация окажется полезной. Дополнительную информацию о том, как составляется проект вентиляции помещения, предложит видео в этой статье. Успехов!
