Приточно-вытяжная вентиляция в жилых домах и хозяйственно-бытовых постройках

Для нормальной жизнедеятельности человека, внутри любого помещения необходим естественный  воздухообмен, который должен обеспечивать постоянный приток свежего, насыщенного кислородом воздуха снаружи, и удаление отработанного, насыщенного углекислым газом воздуха изнутри помещения.

Чтобы обеспечить нормальную циркуляцию воздуха внутри здания, сохранить естественный микроклимат, и при этом свести к минимуму потери тепла, при строительстве новых домов, и других построек, во всех помещения сразу же выполняется установка приточно вытяжной вентиляции необходимого типа.

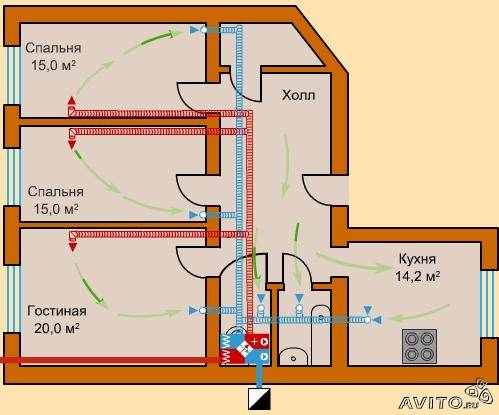

Схема принудительной вентиляции жилого дома.

Главные особенности приточно-вытяжной вентиляции

Для того чтобы самостоятельно выполнить монтаж приточно вытяжной вентиляции в том или ином помещении, прежде всего необходимо правильно понимать все функции, которые она должна выполнять в зависимости от того, для каких целей данное помещение будет использоваться.

Чтобы читатель смог без проблем справиться с этой несложной задачей, в настоящей статье будет представлено краткое руководство, в котором подробно описаны все особенности вентиляционных систем, используемых в индивидуальном жилищном строительстве.

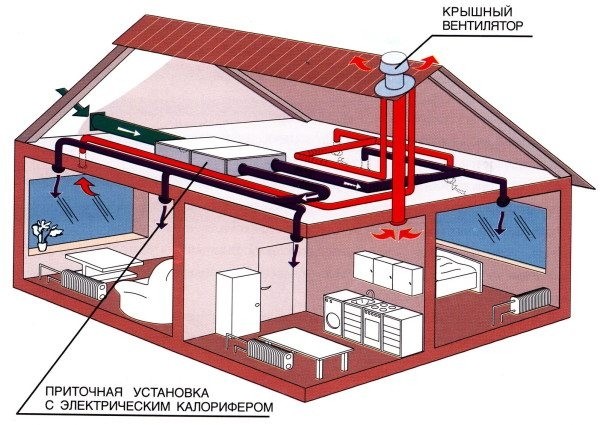

Схема расположения воздуховодных каналов в жилой квартире.

Назначение системы вентиляции

В проектно-конструкторской документации на строительство зданий существуют специальные нормы СанПиН по приточно вытяжной вентиляции, предназначенной для нормализации воздухообмена в закрытых помещениях, однако кроме обеспечения нормальной жизнедеятельности человека, они выполняют еще некоторые важные функции.

Постоянный приток свежего воздуха способствует нормальной циркуляции воздуха внутри помещения и обеспечивает благоприятный устойчивый микроклимат.

Вытяжная вентиляция на кухне, в ванной комнате, туалете, бане, а также в подсобных помещениях способствует быстрому удалению неприятных запахов, дыма, пара, и прочих нежелательных побочных продуктов.

Проветривание складских помещений, например, сарая, амбара или кладовки обеспечивает нормальную влажность и оптимальные условия хранения внутри помещения.

Направленное движение воздуха в скрытых полостях (теплоизоляционная прослойка, подпольное или подкровельное пространство) способствует удалению водяного пара, и препятствует образованию конденсата, тем самым сохраняя теплоизолирующие свойства материалов.

Естественная циркуляция воздуха в погребах и подвалах помогает поддерживать постоянный температурно-влажностный режим в помещении на протяжении всего года, обеспечивая длительную сохранность пищевых продуктов.

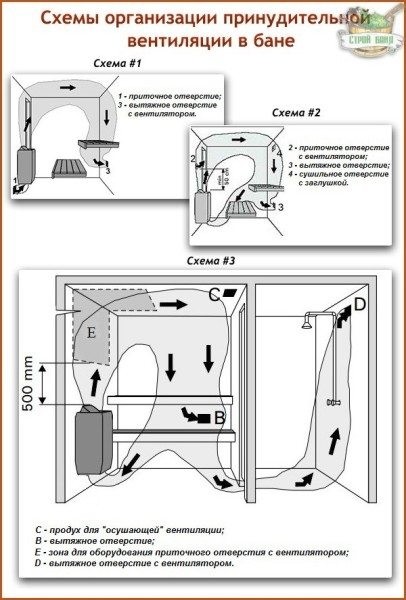

На фото показана схема принудительного проветривания парной и моечного отделения бани.

Устройство вентиляционной системы

Любая система вентиляции должна состоять как минимум из двух сквозных отверстий, расположенных в противоположных стенах помещения. Входное отверстие служит для притока свежего воздуха снаружи, а выходное – для выхода отработанного воздуха из помещения.

Свежий воздух с улицы поступает внутрь через входное отверстие, смешивается с воздушными массами внутри помещения, а затем его излишки, вместе с отработанным воздухом удаляются наружу через выходное отверстие.

По своему принципу действия, устройство приточно вытяжной вентиляции может быть двух типов – с естественным и принудительным движением воздуха.

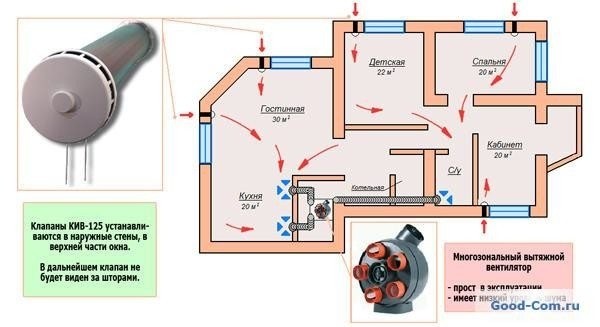

Схема пассивного проветривания жилого дома.

Естественная циркуляция воздуха возникает за счет разницы атмосферного давления между входным и выходным отверстиями. Чтобы обеспечить максимальную эффективность подобной системы, входное отверстие должно располагаться как можно ближе к полу, а выходное должно находиться в самой верхней точке помещения.

Принудительная циркуляция воздуха является более эффективной за счет того, что для подачи и удаления воздуха из помещения используется нагнетательный или вытяжной электрический вентилятор. В зависимости от места установки рабочего механизма и направления движения воздушного потока, принудительная система может быть трех видов: приточная, вытяжная и приточно вытяжная механическая вентиляция помещений.

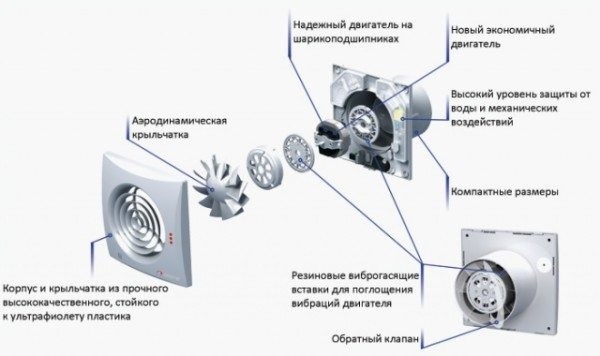

Устройство простейшего бытового вентилятора.

Совет! Принудительная циркуляция воздуха необходима в помещениях с повышенной влажностью, высоким уровнем пыли, а также в тех местах, где возможно образование большого количества дыма и водяного пара, например над кухонной плитой, в парной и в моечном отделении бани, а также в гараже, туалете или погребе.

Конструктивные элементы приточно-вытяжной вентиляции

Сама по себе конструкция приточно-вытяжной вентиляционной системы представляет собой два независимых воздуховодных канала, один из которых служит для притока свежего воздуха, а второй – для удаления отработанной воздушной смеси.

Для эффективной и взаимосвязанной работы всей системы, конструкция каждого из каналов включает в себя несколько вспомогательных устройств и механизмов.

Наружные воздухозаборники, оборудованные решетками, устанавливаются на приточном тракте системы и служат для подачи в каналы холодного атмосферного воздуха.

Воздуховодные каналы служат для приема, распределения и транспортировки воздушного потока на всем протяжении вентиляционной системы.

Фильтры механической очистки устанавливаются на входе приточного тракта системы и служат для очистки воздуха от крупного мусора, пыли, и прочих механических примесей.

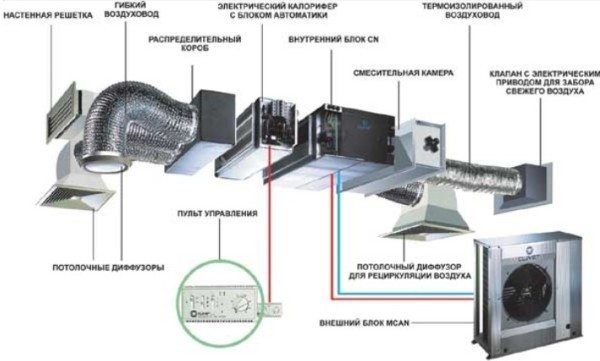

Общая схема вентиляционной системы.

Осушители и рекуператоры также устанавливаются на входе и служат для подготовки воздушной смеси, а именно для удаления излишней влаги и придания ей необходимой температуры за счет тепла выходящего отработанного воздуха.

Осевые и центробежные вентиляторы могут быть установлены как на входе, так и на выходе системы, в зависимости от ее назначения и конструктивных особенностей. Их задача заключается в перемещении воздушного потока с нужной скоростью в нужном направлении, а также поддержании необходимого рабочего давления в системе.

Электронные системы управления, которые контролируют параметры работы всей системы в целом, и тем самым автоматически поддерживают оптимальный микроклимат внутри помещения.

Кроме указанных устройств, каждая конкретная система включает в себя различные вспомогательные механизмы, например воздушные клапаны, распределители, шумоподавители, подогреватели, охладители или увлажнители воздуха, а также множество элементов монтажной и соединительной фурнитуры, поэтому конечная стоимость приточно вытяжной вентиляции рассчитывается индивидуально, в зависимости от сложности монтажа и технического проекта.

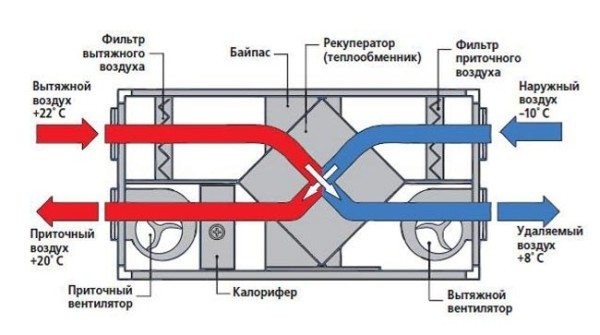

Принцип действия простейшего рекуператора.

Обратите внимание! Современные вентиляционные системы для жилых помещений включают в себя блок антибактериальной очистки, в котором установлен ультрафиолетовый излучатель для обеззараживания приточного воздуха, а также ионообменный фильтр с частицами серебра, поэтому цена таких устройств может быть достаточно высокой.

Оборудование приточно-вытяжной вентиляции в жилом доме

Для того чтобы своими руками установить эффективную систему приточно-вытяжной вентиляции в собственном доме, в бане, в гараже или в погребе, необходимо строго придерживаться определенных норм и правил, разработанных с учетом динамики движения воздушных потоков и требований техники безопасности.

Мощность и производительность электрических вентиляторов, а также длину и сечение воздуховодных каналов нужно подбирать по специальным таблицам, исходя из общего объема проветриваемого помещения.

В случае установки вытяжного вентилятора должен быть обеспечен свободный приток воздуха через вентиляционные каналы, форточки, механические проветриватели, и прочие вентиляционные устройства.

Все входные и выходные отверстия по всей своей площади должны быть закрыты решетками и сетками с мелкой ячейкой, которые будут препятствовать попаданию в систему крупного мусора, мелких домашних животных, грызунов, насекомых, и т.п.

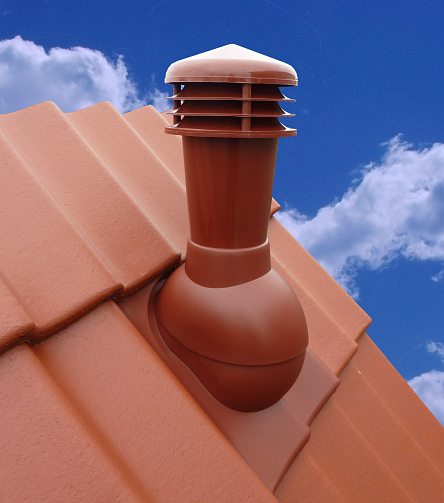

Выходное отверстие вытяжного воздуховодного канала на кровле здания.

Уровень забора чистого атмосферного воздуха должен располагаться на высоте не ниже 2 м. от уровня земли, а выброс отработанной воздушной смеси должен находиться немного выше уровня конька кровли жилого дома.

Движение воздушного потока внутри жилого дома должно быть направлено от жилых помещений в сторону коридора, кухни или санузла.

Направление движения воздушных масс, как в жилых, так и в нежилых помещениях, включая баню, погреб или санузел, должно проходить от нижней части входной двери, к верхней части противоположной стены комнаты.

Для того чтобы можно было выполнять плановое техническое обслуживание приточно вытяжной вентиляции, все скрытые узлы и элементы конструкции должны быть оборудованы съемными смотровыми люками.

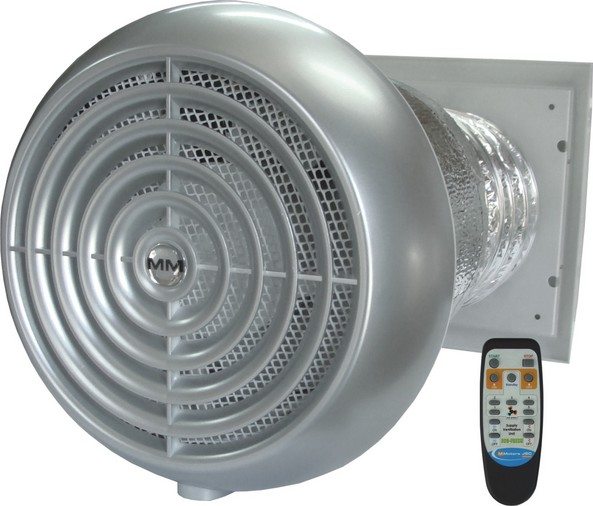

Компактная система вентиляции для жилого дома со встроенным рекуператором.

Заключение

Напоследок необходимо отметить, что для эффективного использования энергосберегающих функций, в отапливаемых жилых помещениях рекомендуется использовать приточно-вытяжные вентиляционные системы, оборудованные блоком рекуперации тепла отработанной воздушной смеси.

Для того чтобы получить более детальную информацию по этому вопросу, можно посмотреть видео в этой статье или почитать похожие материалы этой тематики в других статьях на нашем сайте.
