Повербанк своими руками: фото, видео и описание изготовления
Повербанк самоделка. Хочу показать как можно самостоятельно с помощью компонентов с али и прямых рук, сделать мощный самодельный повербанк.
Постараюсь в общих чертах расписать весь процесс без мелких деталей. Всё остальное можете посмотреть в видеоролике в конце поста.
Самодельный повербанк
Содержание статьи:

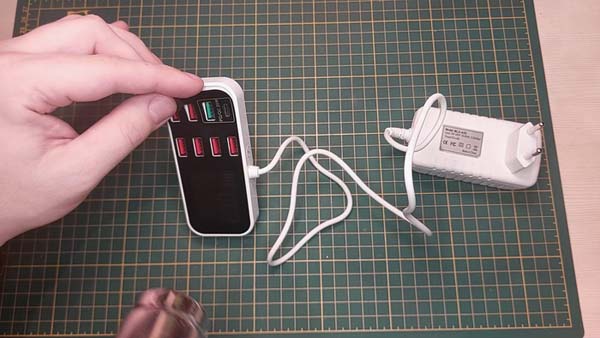

Для начала заказываем на али или где угодно вот такую USB зарядное устройство, далее понадобятся еще несколько компонентов, но об этом позже.
Желательно заказать ту что через прикуриватель но не принципиально.

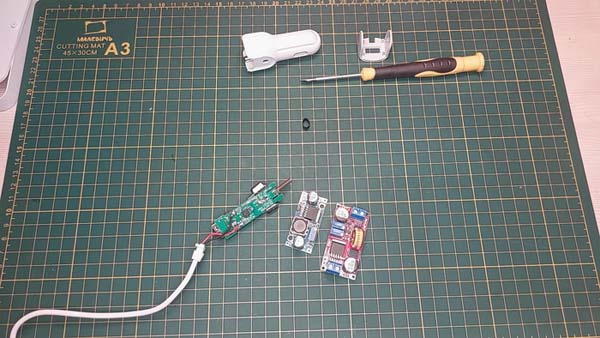

Разбираем родной модуль и принимаем решение ставить его, либо любой DC-DC преобразователь током от 5А

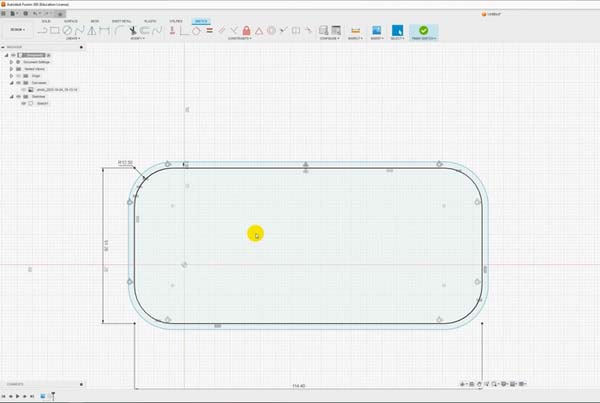

Быстренько накидываем в программе Fusion 360 нашу будущую модель по снятым заранее размерам ЗУ

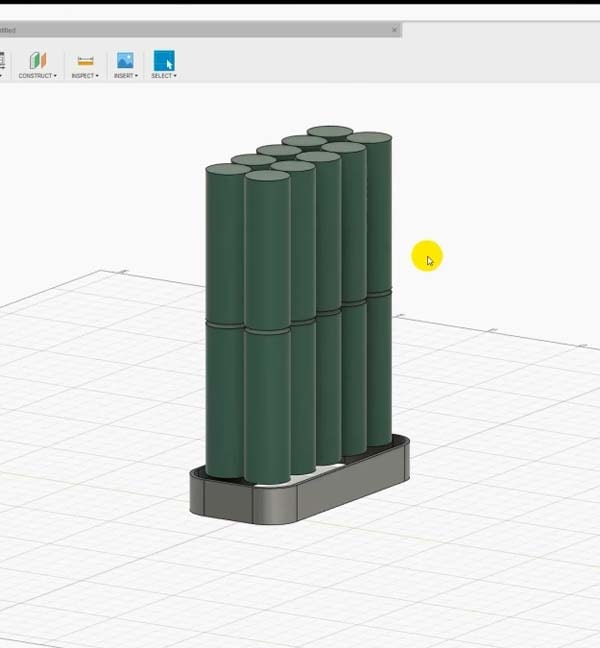

Добавляем к этому всего аккумуляторы и получаем примерно следующее

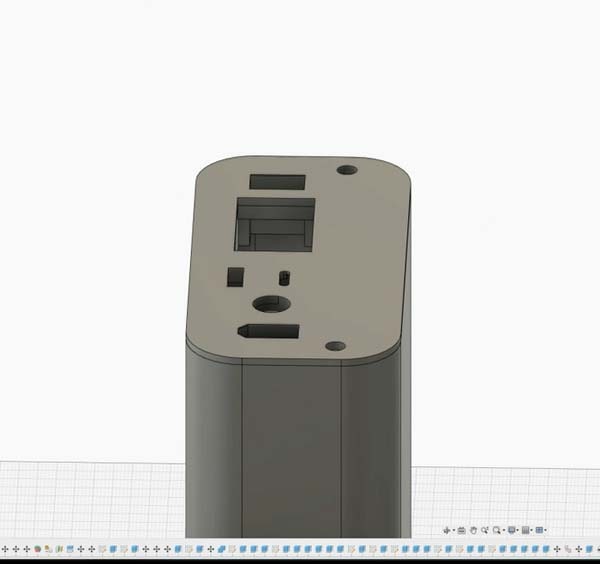

Вытягиваем корпус по размерам акб, делаем всё необходимое в задней стенке и получаем уже вот такую модель (тут не стал подробно всё описывать т.к. одного поста в таком случае вряд-ли хватит)

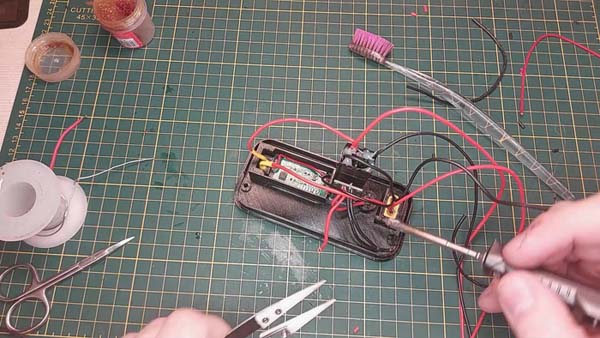

Печатаем (я печатал на Ender 3 , пластиком PETG) ,далее распаиваем заднюю крышку кучей проводов и заливаем это все термоклеем или чем угодно.

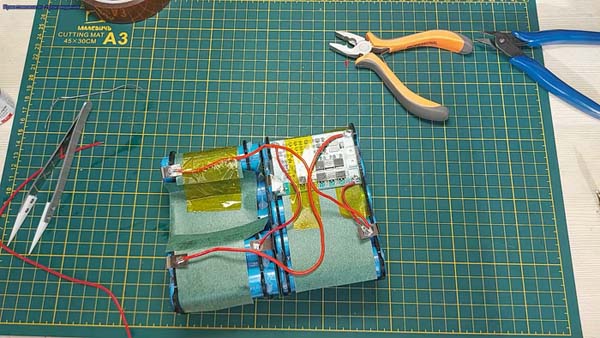

Распаиваем акб. Тут более подробно уточню что при конфигурации 3S6P мы имее ёмкость акб 30Ah, это при 12V, но в повербанках принято считать напряжение при 3.6V поэтому мы имеем реальную ёмкость 90Ah, и если собрать это все в 1S то так и будет. 12V здесь только для возможности быстро заряжать сам повербанк и иметь выход для питания автомобильных устройств.

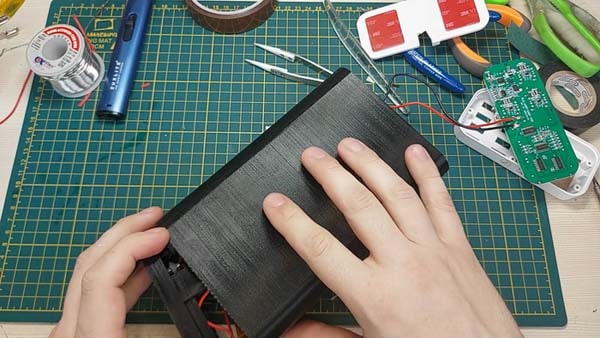

Со всех сторон запихиваем всё что видим в корпус

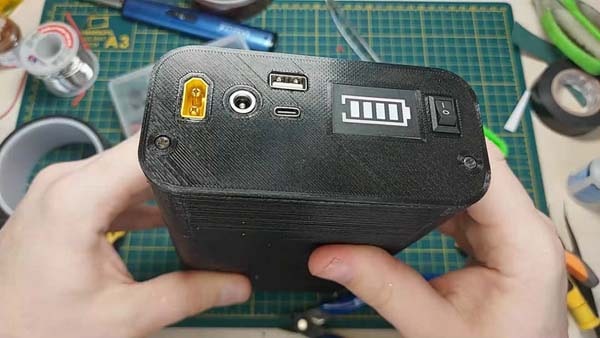

Вот такая задняя стенка получилась.
Несмотря на конфигурацию акб 3S, имеем возможность зарядки даже от Typ-С через специальный модуль.

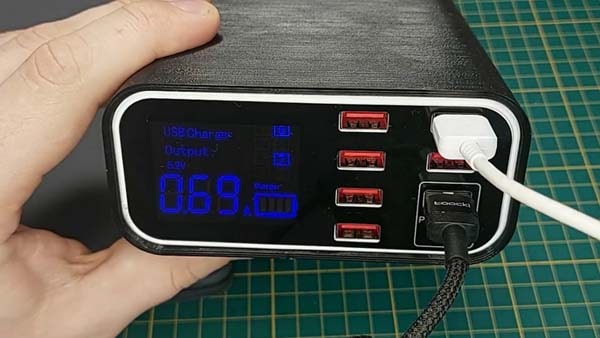

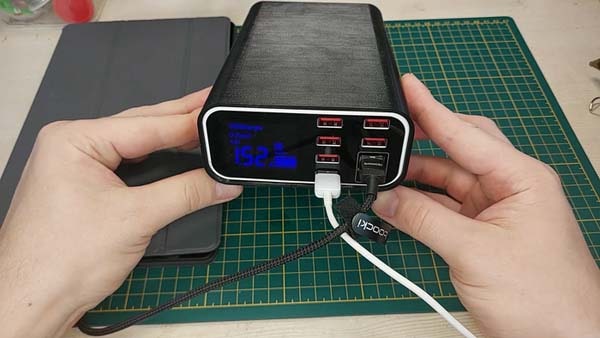

Немного капель клея на переднюю панель и можно наслаждаться результатом.
