Пол в парилке своими руками: каких ошибок лучше не допускать

Обустройство пола в бане — это один из важных и достаточно сложных моментов в общем процессе ее строительства. Пол в парилке своими руками может быть исполнен разными способами, и выбор технологии может зависеть как от предпочтения владельца, так и от материала, из которого в основном возведено все строение.

Пол в парилке своими руками

Чтобы баня нормально функционировала и была максимально комфортна для посетителей, при устройстве полов необходимо учесть некоторые условия, к которым относятся:

• Наличие возможности легкого самостоятельного отвода воды.
• Достаточная жесткость поверхности, ее антискользящие качества, удобство для поступи босыми ногами по мокрой поверхности.
• Хорошее сохранение тепла.
• Возможность легкой уборки поверхности.

Конструкция пола в парной во многом зависит от материала, из которого он будет изготовлен, поэтому существует несколько типов его устройства.

Необходимые материалы

Для подготовительных и основных работ по устройству любых полов будут необходимы строительные материалы:

• Цемент, гравийно-песчаная смесь и песок.
• Гидроизоляционный материал — полиэтиленовая пленка и рубероид.
• Труба для отвода использованной воды.
• Армирующая сетка и маячки.
• Утеплительный материал.
• Деревянный брус, размер которого будет зависеть от устраиваемой конструкции. Если предполагается сделать съемные решетки, то брус необходим размером 30 × 50 мм. При устройстве полностью деревянного перекрытия и лаг размеры бруса должны составлять примерно 70 × 100 и 50 × 80 мм.
• Массивная шпунтованная доска с замком «шип-паз» нужна для не протекающего пола, а для протекающего покрытия необходима ровная, хорошо обструганная.
• Составы для обработки древесины, которые сделают ее влагостойкой.
• Для изготовления некоторых вариантов пола будет нужна асбестобетонная труба или кирпич.
• Решетка и сифон для слива.

Основные типы конструкций банного пола

Полы в бане могут быть дощатыми, бетонными или комбинированными.

Какой бы ни был выбран вариант пола, прежде всего, под него готовится основа. На этом этапе главными задачами становятся предварительная установка трубы для отвода использованной воды и правильный расчёт уклона поверхности пола.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.

Инженер.

Задать вопрос эксперту

Отверстие для слива располагают в середине помещения или в одном из его углов. В последнем случае несколько сложнее производить расчет параметров, поэтому часто используется вариант, когда сделан общий уклон пола к одной из стен, вдоль которой затем устраивается канавка для слива.

Особенно сложно установить под углом пол из дерева. Поэтому чаще всего используют комбинированную систему пола, когда черновую основу заливают бетонным раствором, формируя нужный угол слива, а сверху устанавливается деревянный протекающее покрытие.

Один из лучших вариантов — протекающий деревянный пол сверху и черновой бетонный — снизу

Этот вариант является оптимальным, так как в нем предусмотрены все вышеперечисленные условия комфортности и надежности конструкции.

Первый вариант

• Работа над таким полом начинается при устройстве фундамента, так как отводная (дренажная) труба сразу же вмуровывается, проходя через одну из его стенок, и отводится в выгребную яму, или же врезается в канализационную систему. Этой трубе необходимо сразу же задать нужный уклон, а с другой, приемной стороны она входит в устроенный приямок.
• Приямок может быть сложен из кирпича или же устроен из бетона с помощью сложной системы опалубки.
• После того, как эта система смонтирована, труба полностью, а приямок снаружи, примерно наполовину или на две трети высоты, засыпается грунтом, который тщательно утрамбовывается.
• Затем под необходимым углом делается гравийная засыпка. ее толщина около стены должна быть примерно больше в два раза, чем у приямка. Устанавливается металлическая армирующая решетка — она поможет соблюсти сформированный уклон.
• Теперь необходимо подумать об утеплении. На сетку накладывается слой бетона, обогащенного утеплительными добавками — это может быть пенополистирольная крошка. Такая черновая утеплительная стяжка должна иметь толщину не менее 30—50 мм. При желании этот слой может быть заменен утеплительным материалом, имеющим жесткую структуру – плитами экструдированного пенополистирола (ЭППС).
• После затвердения бетона укладывают арматурную сетку и устанавливают маячки для заливки «чистовой» стяжки. Если используется плиты утеплителя, то сверху них предварительно нужно уложить пленку гидроизоляции.
• На утеплительный слой укладывается бетонная стяжка, толщиной примерно в 30 мм. Лучше всего для этого использовать специальные растворы или строительные смеси с повышенными гидрофобными качествами и микроармированием, в компонентный состав которых включена микрофибра.
• После окончательной готовности стяжки на нее укладывается керамическая плитка, или же выполняется качественная обмазочная гидроизоляция, например, на основе жидкой резины или жидкого стекла. Последние составы предпочтительнее плитки, так как они не имеют швов.
• На отверстие для слива устанавливается фильтрующая решетка, она должна стоять плотно, быть съемной.
• Деревянный настил, который будет, собственно, служить полом в парной, делается съемным — это удобно тем, что его можно регулярно поднимать и выносить на просушку, а в это время производить уборку кафельного или гидроизолированного пола.

Схематично такой вариант пола выглядит следующим образом:

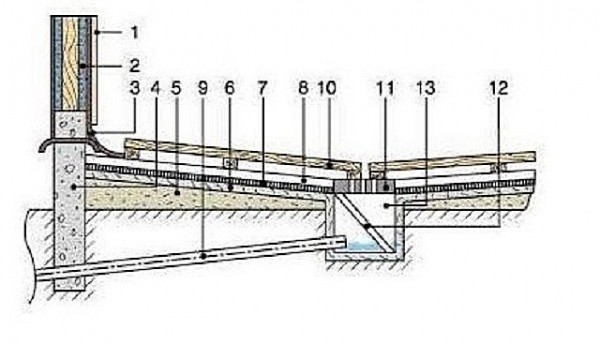

Схему устройства пола по грунту

1 и 2 — Стена бани с надежной термо- и гидроизоляцией.

3 — Гидроизоляция на стыке стены и пола. Обычно в таких местах долго сохраняется сырость, поэтому материал лучше укладывать таким образом, что он скруглял прямой угол.

4 — Бетонный фундамент стены с проходящей сквозь него тренажной трубой.

5 — Подсыпка под банный пол, состоящая из гравийно-песчаной или песчано-щебеночной смеси.

6 — Слой бетона с утеплительными наполнителями или же плиты ЭППС.

7 —  Поверхность чернового пола —  выравнивающая стяжка.

8 — Керамическая плитка, топпинговое упрочнение, или же для этого слоя может быть применено жидкое стекло или резина. Эти материалы прекрасно прослужат длительный срок, так как являются не только отличными гидроизоляторами, но и создают абсолютно гладкую поверхность.

9 — Водоотводная труба, которая установлено от приямка — из него жидкость перетекает в канализацию.

10 — Деревянный протекающий съемный настил.

11 — Решетка, через которую вода стекает в приямок.

12 — Гидрозатвор, который сдерживает поступление канализационных запахов в помещение бани.

13 — Приямок для сбора и отвода воды в дренажную трубу.

Второй вариант

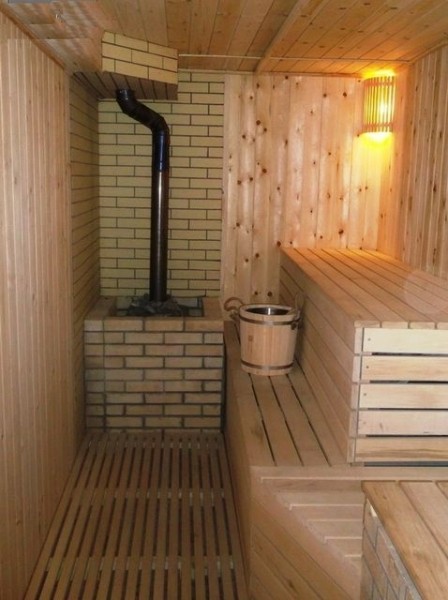

Парилка с протекающим полом

В этом варианте пол не имеет в своей структуре внутренней термоизоляции — его можно утеплить только с наружной стороны. В данном случае пол состоит из досок, уложенных на расстоянии в 5—7 мм друг от друга, и у воды есть возможность стекать под него.

В качестве чернового пола служит насыпь из гравийно-песчаной подсыпки, которая работает как дренаж.Она уложена на утрамбованный глиняный слой, который не дает подмывать конструкцию фундамента.

В середине подпольного пространства устроено углубление, также засыпанное смесью гравия и песка. Стекающая между досок вода, в конечном счете, концентрируется в этой яме.

Асбестобетонные трубы, которые укладываются на утрамбованную насыпь, служат не только лагами для дощатого настила, но и вентиляционными отверстиями, которые помогают проветривать подпольное пространство.

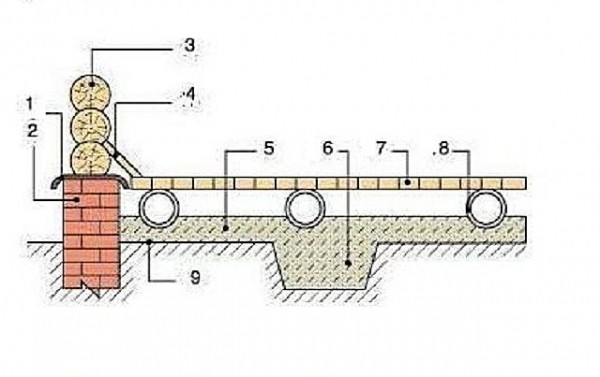

Пол бани с опорой на асбестоцементные трубы

На схеме цифрами обозначены:

1 — Гидроизоляция, укладываемая на верхний срез фундамента под деревянные элементы стены. В этих целях обычно используется рубероид.

2 – Фундамент бани.

3 — Бревенчатая стена строения.

4 – Плинтус, закрывающий угол от прямого попадания воды.

5 — Подсыпка из щебенки или гравия.

6 — Яма для поглощения использованной воды.

7 — Доски протекающего пола.

8 – Асбестоцементные трубы, играющие роль балок и лаг.

9 – Утрамбованный глиняный слой.

Третий вариант

Такое деревянное покрытие устраивается вообще без чернового бетонного пола непосредственно на столбчатый или ленточный фундамент. Пространство между столбами или тентами может быть забетонировано грубым раствором или же засыпано глиной и утрамбовано.

Для стока воды в данном варианте посередине пола комнаты устанавливается лоток, который соединяют с канализационным стоком трубой. Лоток изготавливается из досок и устанавливается на фундаментную опору через слой гидроизоляции.

Дощатое покрытие укладывают под уклоном, который идет от стен к центральной пола, к месту расположения водоотводного лотка. Доски укладываются плотно друг к другу, то есть деревянное покрытие в этом случае — не протекающее.

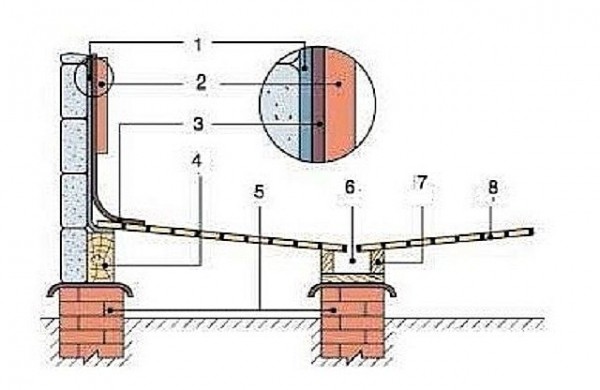

Схема устройства не протекающего деревянного пола со сбором воды в желоб

1, 2 и 3 –стена бани с гидро- и пароизоляцией и внутренней обшивкой.

4 – Пристенные опорные брусья-лаги, которые зададут полу требуемый уклон.

5 – уплотненная или забетонированная поверхность грунта между фундаментными опорами.

6 – Лоток для сбора воды

7 — Стенки лотка, выполняющие, помимо этого, роль лаг в центре помещения.

8 — Не протекающее дощатое покрытие пола.

Четвертый вариант

Этот вариант отличается от других тем, что конструкция слива устанавливается между белым и черновым полом, а деревянный настил устанавливается не под уклоном, а горизонтально, но над воронкообразной поверхностью, расположенной ниже.

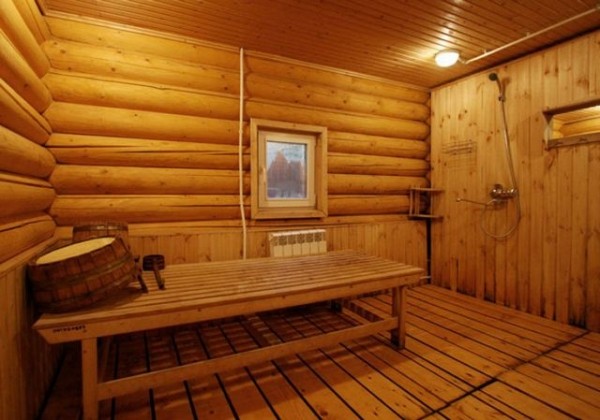

Горизонтальный протекающий пол

Кроме этого, в данном случае одна система слива используется на две комнаты бани — на парную и моечную. Так как в моечной комнате бани используется намного большее количество воды, нежели в парной, сточное отверстие находится именно под ней. Для парной же достаточно хорошего уклона подпольной конструкции для стока.

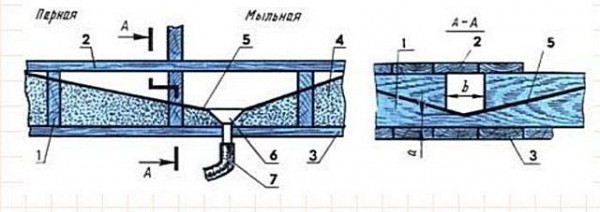

Схема «пирога» из чернового и чистового деревянных полов в бане

1 — Лаги.

2 – Дощатый настил протекающего пола.

3 — Черновой деревянный пол.

4 — Насыпь из гравия или щебня. Также такую форму можно вывести и из бетона с утеплительными добавками. Если используется второй вариант, то лаги придется надежно гидроизолировать.

5 – Тонкая бетонная стяжка с гидроизоляционным покрытием на основе жидкой резины или стекло.

6 — Сточная воронка.

7 — Сточная труба.

Рассмотрев схемы разных конструкций пола, стоит остановиться подробнее на монтаже двух вариантов, наиболее популярных у строителей бань.

Цены на различные виды бруса

Брус

Утепленный деревянный пол

В деревянном срубе традиционно устраивают дощатый утепленный пол, без бетонного чернового основания. Монтаж этой конструкции достаточно сложен и начинается еще при возведении фундамента.

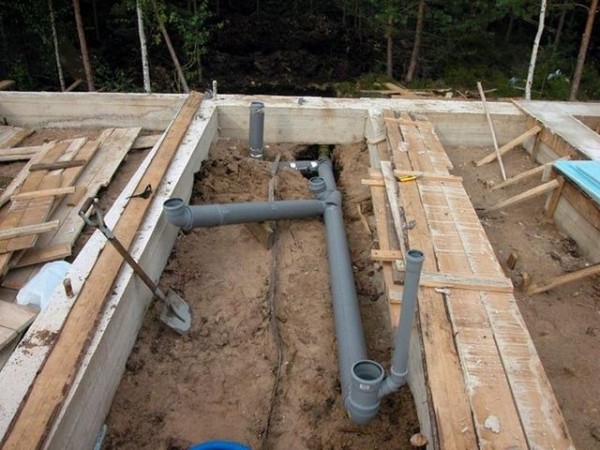

Расположение дренажных труб учитывается еще при возведении фундамента бани

• Если устраивается не протекающий пол, то необходимо подведение трубы канализации, и это мероприятие проводится вместе с постройкой фундамента.
• Черновой пол бани должен быть поднят над грунтом на 400 ÷ 600 мм. Для этого устанавливаются кирпичные столбики или стенки, на которые будут укладываться балки перекрытия.

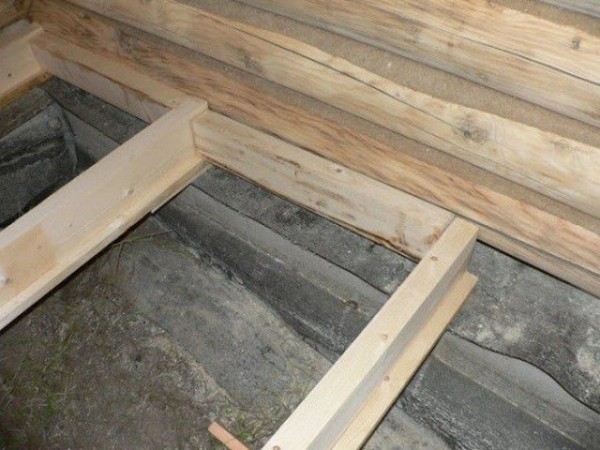

Балки перекрытия с набитыми черепными брусками

• После возведения стен строения переходят к гидроизоляции утрамбованного грунта и фундамента. Для этого обычно используют рубероид.
• На гидроизолированные опоры укладывают деревянные балки перекрытия. По нижнему их краю прибивают черепные бруски для укладки досок чернового пола.
• Далее, работа идет по представленной схеме. Труба для слива проводится через все слои пола, и чаще всего отверстие под нее располагают посередине парной.

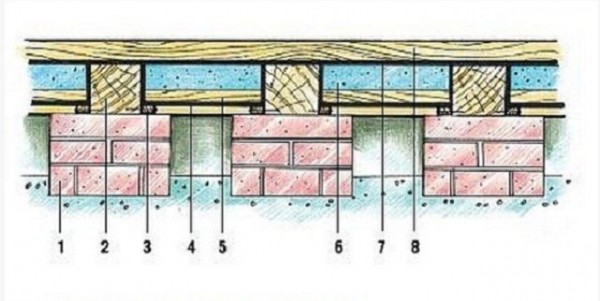

Схема двухслойного деревянного пола

• Следующим этапом на черепной брус укладывают доски чернового пола.

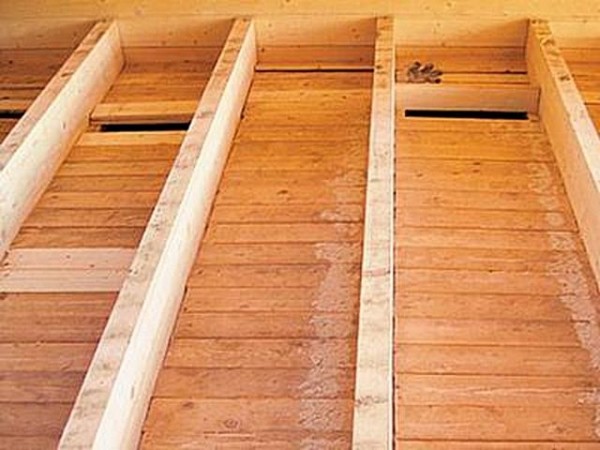

Укладка досок чернового пола

• Сверху чернового пола укладывают пленку пароизоляции, сверху которой располагают утеплительный материал, например, маты из минеральной ваты или плиты пенополистирола.

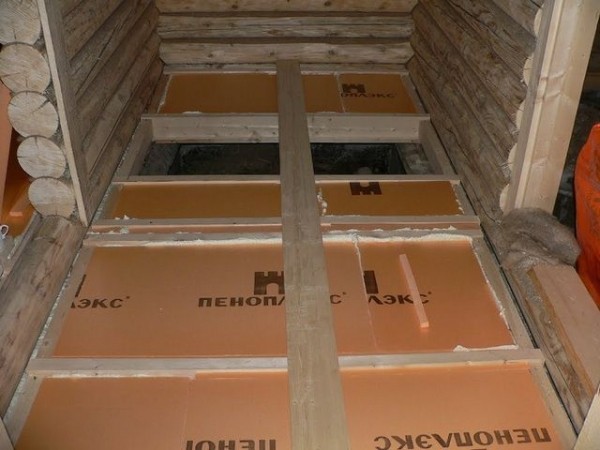

Получившиеся ячейки заполняют плитами утеплителя

• Утеплитель сверху покрывается гидроизоляционным материалом – плотной полиэтиленовой пленкой. Желательно ее уложить единым полотном. Если этого не получается, то между полосами делают нахлест не менее 200 мм с проклейкой швов водостойким скотчем.

Видео: процесс устройства чернового пола в бане

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

• Далее идет сложный процесс выведения нужного уклона досок, направленный к канализационному стоку. В это время труба канализации должна быть поднята чуть выше высоты уровня слоя утеплителя. Вокруг отверстия трубы делается специальная обрешетка, на которую будут закрепляться концы досок. Толщина досок обрешетки должна составлять 15—20 мм.
• Для достижения нужного уклона в виде воронки, по стенам доски пола должны быть несколько приподняты. Для этого по периметру помещения закрепляется брусок, высотой от 30 до 50 миллиметров.

Обеспечение уклона поверхности деревянного пола

Существует еще два способа устройства уклона со стоком не в отверстие трубы, а в водосборную сливную канавку (желоб), который может быть установлен как в середине помещения, так вдоль одной из стен.

— В первом случае доски у стен поднимают с двух сторон, закрепляя их на бруски по параллельным канавке стенам, и уклон будет идти от стен к середине банного помещения.

— Во втором варианте пол приподнимают только с одной стороны, и вода стекает в желоб, расположенный по противоположной стене.

• Когда основа под закрепление досок будет готова, сверху настилают дощатое покрытие. Доски должны быть хорошо подготовлены, покрыты специальными защитными средствами, которые сделают дерево устойчивым к постоянному воздействию влаги.
• Кроме этого, доски должны быть очень плотно подогнаны друг к другу, поэтому для не протекающего пола используют только шпунтованные доски, имеющие замок «шип-паз». Они должны собираться в единую плоскость без щелей и зазоров.

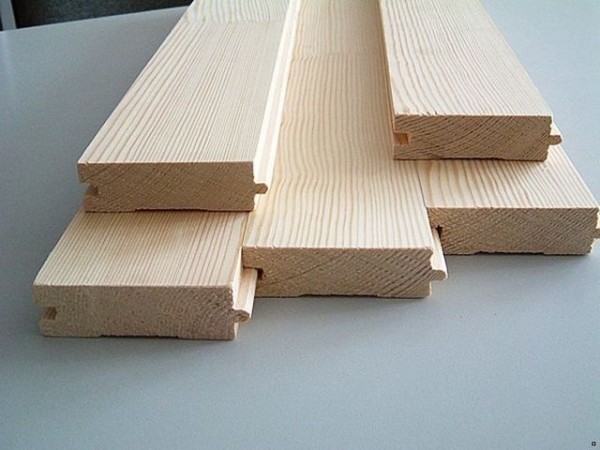

Для не протекающего пола необходимо использовать качественную шпунтованную доску

• По стенам устанавливаются плинтуса. Щели между отверстием канализационного стока и досками герметично заделываются, на слив устанавливается решетка.

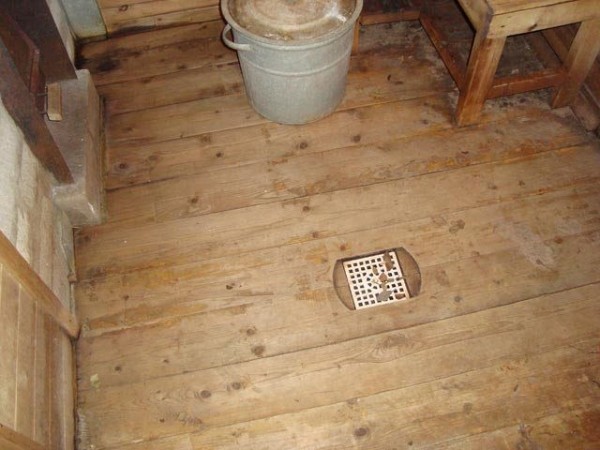

Сливная решетка на деревянном полу

Узнайте, из чего лучше строить баню, а также рассмотреть оптимальные варианты, из нашей новой статьи.

Бетонный пол в бане

• Пол, залитый бетоном, можно назвать оптимальным вариантом для парной, если он устроен должным образом. Начинают его монтаж также еще при устройстве фундамента, проводя в нужном месте, согласно проекту, через его стенку патрубок канализации.
• Далее, грунт под будущим полом утрамбовывается, и на него делают подушку из песка, а затем из щебня. Этой насыпи лучше сразу же придать форму широкой воронки с уклоном к центру комнаты.
• Сточную трубу заранее, еще до песчано-щебеночной засыпки, продлевают до центра помещения, и все остальные работы проводят с учетом ее расположения.
• После этого на поверхность растягивается гидроизоляционная пленка, которая накрывает трубу, оставляя не закрытым только элемент слива.

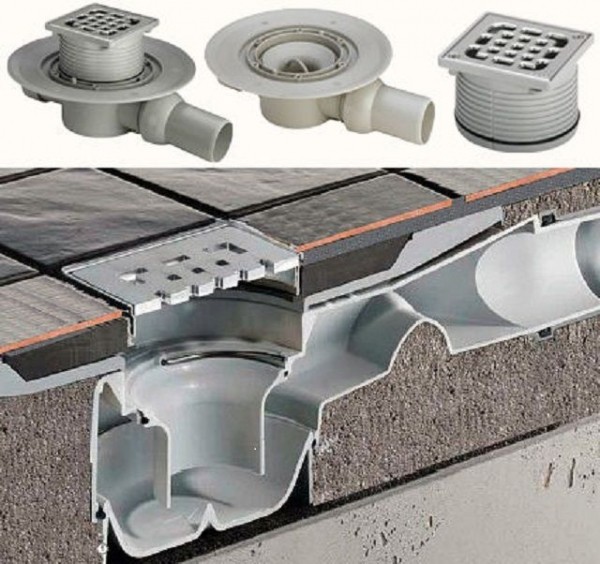

Трап с сифоном для банного слива

• Следующим этапом необходимо уложить жесткий утеплитель (лучше всего – ЭППС), который должен, насколько это возможно, повторять форму широкой воронки, центром которой будет сток.
• Утеплитель сверху рекомендовано накрыть армирующей сеткой, на которую выставляются маячки. По ним будет равняться бетонная стяжка. Поэтому, если нужная форма для направления стекания воды не была устроена ранее, то ее еще можно вывести именно маячками. Однако, заливать неравномерные слои бетона – достаточно сложная задача.

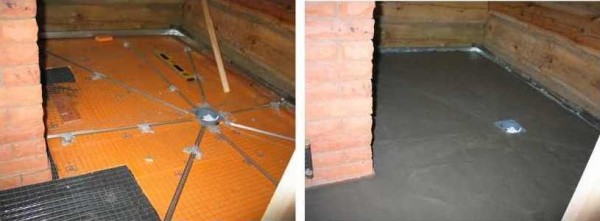

Система маячков для создания воронкообразного уклона пола в бане

• Следующим шагом по периметру комнаты устанавливают демпферную ленту, которая сохранит стяжку от деформации и разрушения при расширительных процессах под влиянием термических перепадов. Далее, подготовленная площадка заливается бетоном, который выравнивается с учетом выставленных маячков.

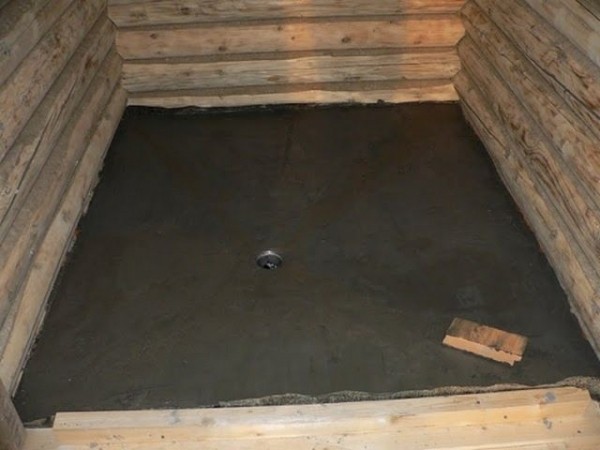

Исполненная стяжка банного пола

• На готовую застывшую стяжку можно уложить керамическую плитку, а можно накрыть ее съемными деревянными решетками.
• При использовании керамического покрытия, решетку слива можно сделать центром декоративной композиции пола.

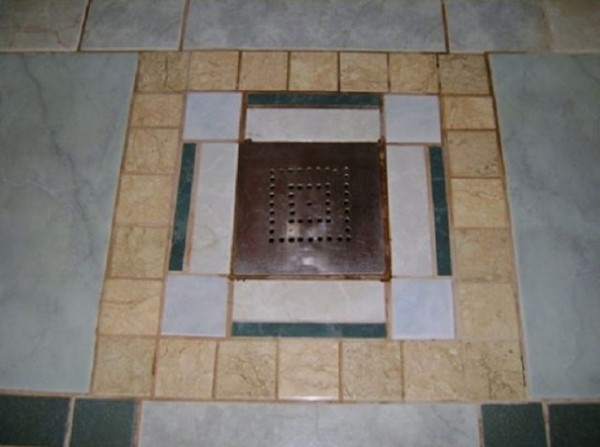

Водосборный трап, отделанный керамической плиткой

• Есть еще одно решение, которое можно назвать оптимальным — это укладка на банные полы плитки, а сверху установка деревянных решеток.

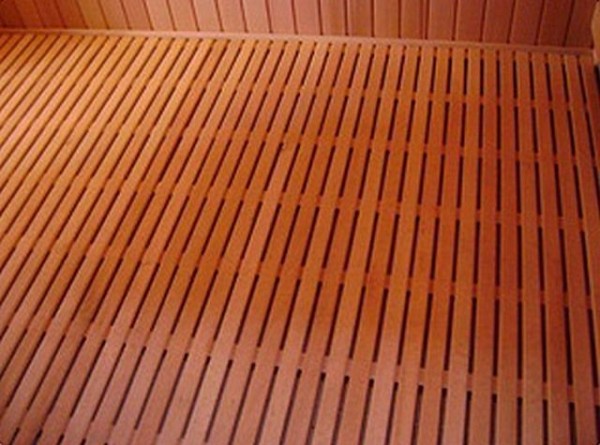

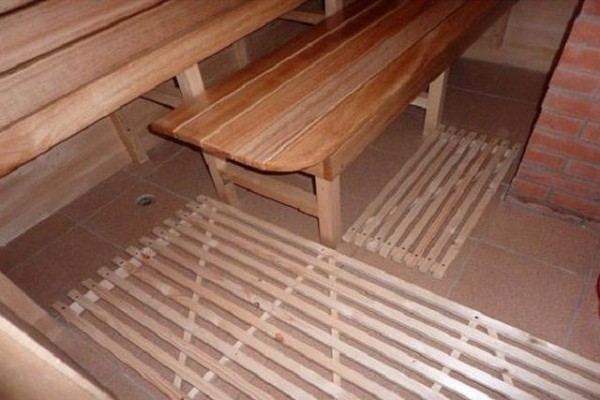

Решетчатые настилы поверх пола, выложенного керамической плиткой

В этом случае керамическое покрытие на более долгий срок сохранит пол бани, а деревянный настил сделает его комфортным для посетителей.

Видео: укладка плитки с созданием необходимого уклона для сбора воды

Цены на модельный ряд напольной плитки

Плитка напольная

Отвод воды

Хорошо, если к участку подведена канализационная система — в этом случае проблем с отводом использованной воды не будет.

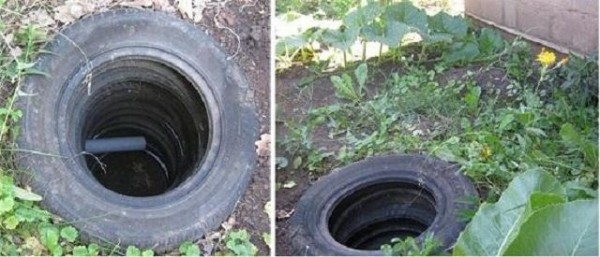

Один из вариантов дренажного колодца — из старых автопокрышек

Если же центральной канализации нет, то воду отводят в сточную канаву (яму) или же можно обойтись устройством дренажного колодца.

• Он выкапывается глубиной в 1,3 ÷ 1,5 м глубиной (при среднем уровне промерзании грунта в 0,5 ÷ 0,7 м.
• Для небольшой бани, которая построена только для личного семейного пользования, будет достаточно колодца с размерами 90 × 90 или 100 × 100 см. Если баня большая или используется очень интенсивно, колодец нужно делать более объемным.
• Дно колодца засыпается щебенкой или керамзитом толщиной в 40 ÷ 50 см. Можно применить и другие материалы, которые обладают дренажными свойствами. Так, например, часто применяют кирпичные обломки.

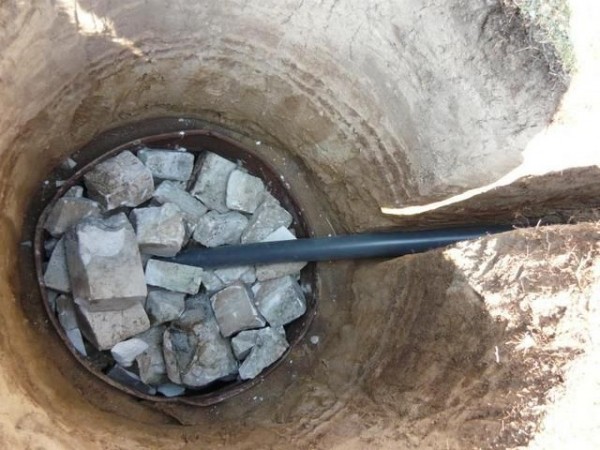

Водосборный колодец с дренажной засыпкой из битого камня

• Отводящая воду дренажная труба, должна входить в колодец на глубине 20 ÷ 30 см.

Видео: вариант организации слива воды из бани

Устраивая полы в бане, нужно отнестись к этому процессу очень внимательно, чтобы не упустить ни один технологический этап, так как каждый из них влияет на долговечность конструкции и удобство повседневного использования. Если приступить к выполнению работ, хорошо в них разобравшись, то все эти строительные мероприятия вполне можно провести самостоятельно.
