Подключение двигателя от стиральной машины к 220
Схема подключения двигателя от стиральной машины к 220 V: подробное описание самой простой схемы.
Когда стиральная машина приходит в негодность, чаще всего по причине поломки барабана, то обычно её отправляют на свалку. Но в стиральной машине остаётся ещё полностью рабочий электродвигатель, который можно использовать для изготовления самодельных станков и приспособлений.
Далее мы рассмотрим, как подключить двигатель от современной стиральной машины к сети 220 V.

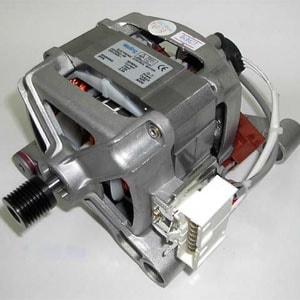

На стиральные машины автоматы, устанавливаются коллекторные двигателя, колодка подключения такого электродвигателя имеет 6 контактов (бывают 4 контакта).

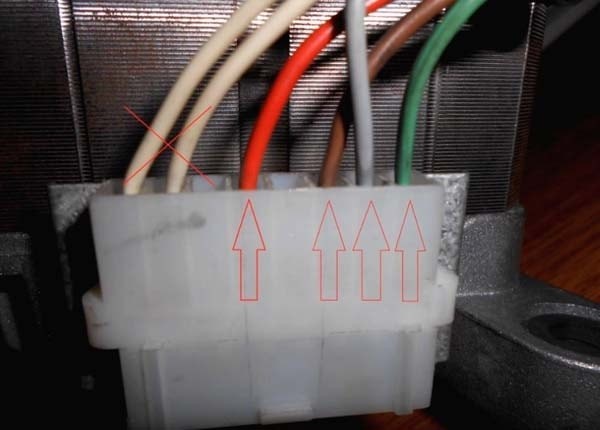

Вот так выглядит колодка подключения. Первые два белых провода идут от датчика оборотов вала двигателя, они нам для подключения ненужны.

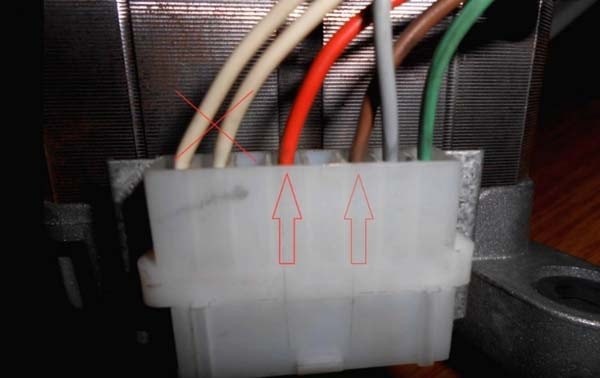

Провода — красный, коричневый, идут от обмоток статора.
Два крайних провода, серый и зелёный — идут от щёток ротора.

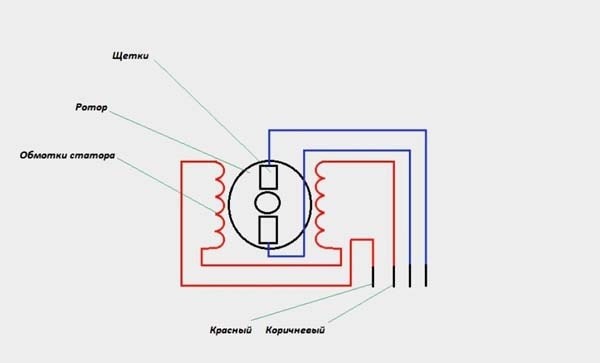

На рисунке показана схема обмоток двигателя. Обмотки статора включены между собой последовательно, поэтому от них выходит два провода.
Теперь собственно, как подключить двигатель стиральной машины к 220V. Всё очень просто.

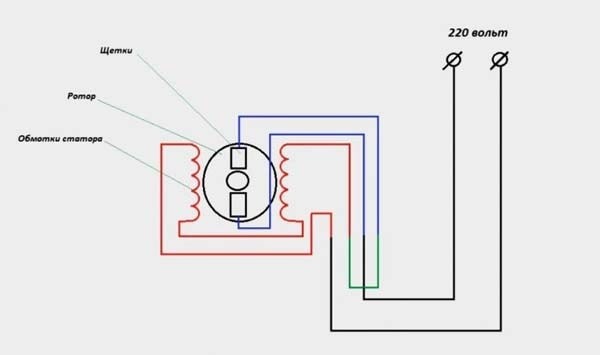

Нужно включить последовательно обмотки статора и ротора, как показано на схеме.

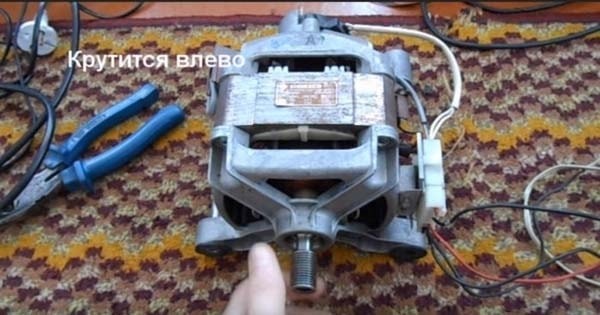

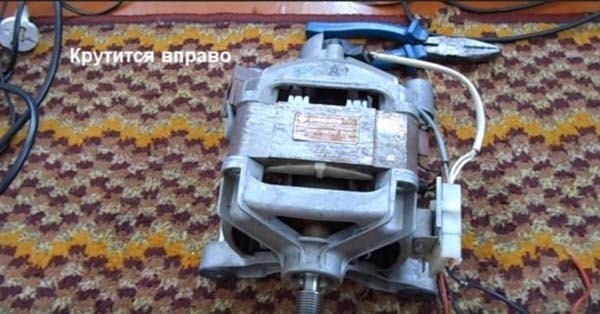

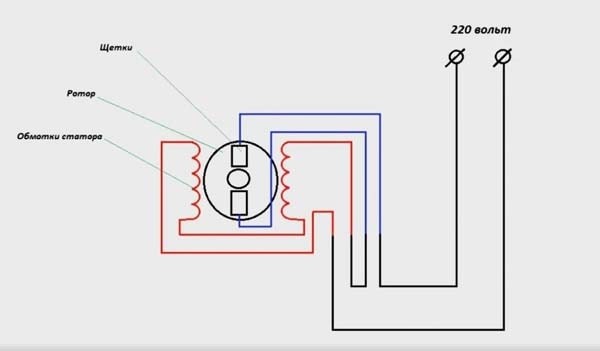

Если нужно поменять вращение вала в обратную сторону, просто меняем местами провода щеток ротора между собой, как показано на этой схеме.
Это самый простой способ подключения, без регулятора оборотов, такой способ подключения подойдёт, при изготовлении из двигателя — наждака, сверлильного станка и прочих самоделок.
В этом видео, автор также подробно показывает подключение двигателя от стиральной машины.
