Подъемный кран своими руками
Самодельный подъемный кран для демонтажа двигателя, фото изготовления разборного крана, также видео испытаний самоделки.
Однажды возникла мысль соорудить кран для демонтажа двигателя автомобиля, так как в гараже не так много места, значит нужно делать разборный!
Для постройки крана мне понадобились материалы:
- Профильная труба 80 х 80 мм (стенка 3 мм) — 7 метров.
- Труба 89 мм — два куска длиной по 0,7 метра.
- Труба 76 мм — два куска длиной по 0,9 метра.
- Домкрат — 5 т (советского производства).
- Металлические пластины толщиной 8 мм — 4 шт.
- Крюк от буксировочной стропы.
- Колесики 2 прямых, 2 поворотных + 2 поворотные с тормозом.
- Шпильки М 14 — 1000 мм.

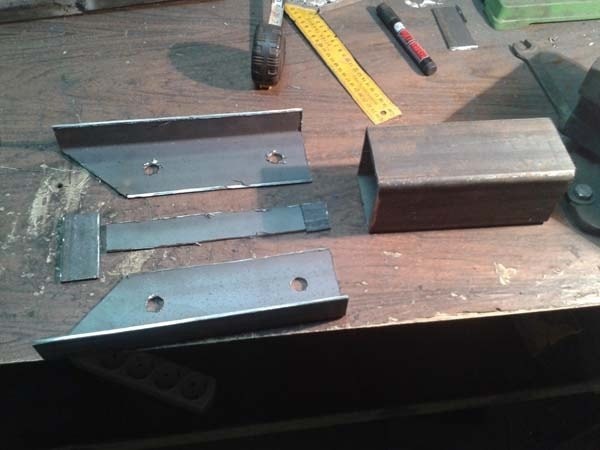

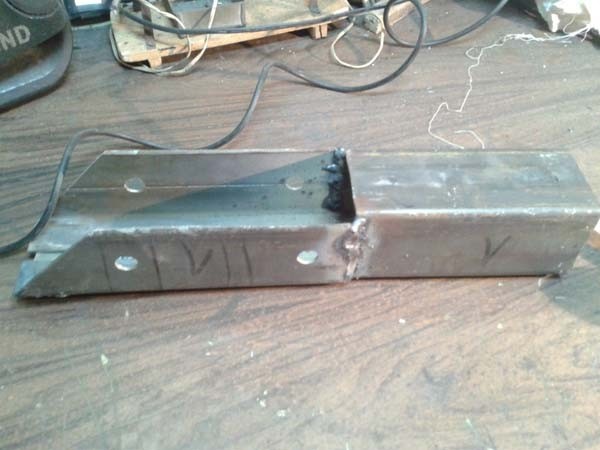

Далее предлагаю посмотреть чертежи и сам процесс изготовления крана.

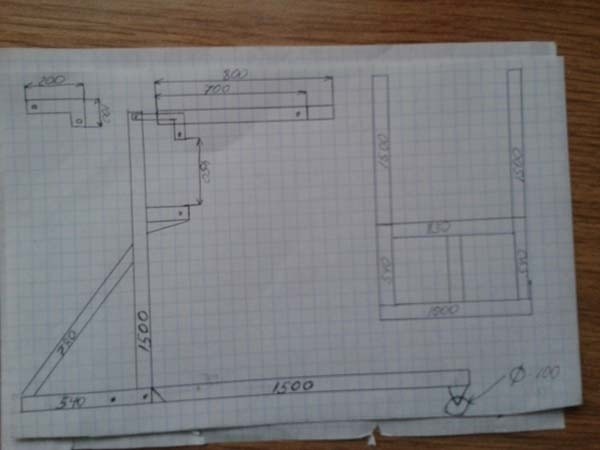

Чертежи подъёмного крана.

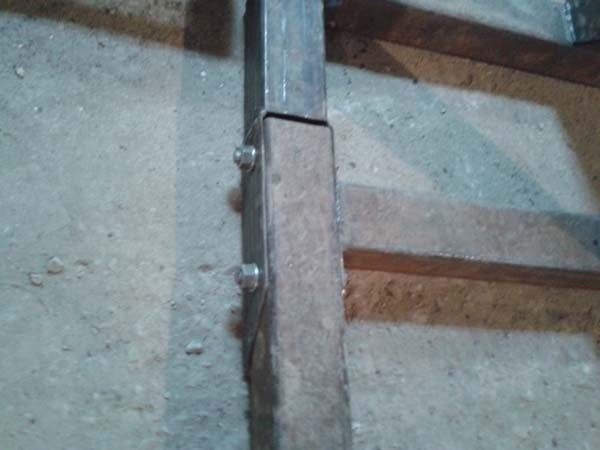

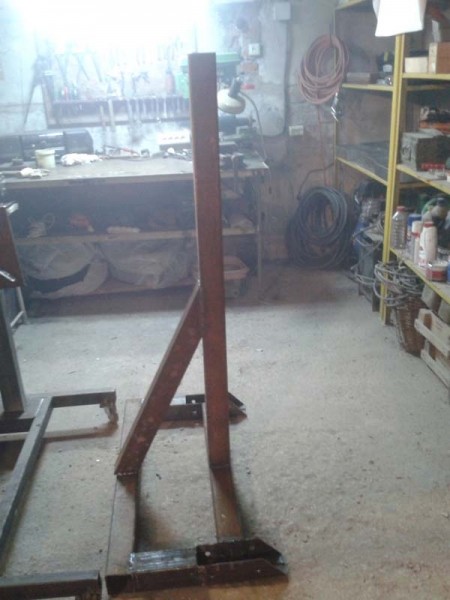

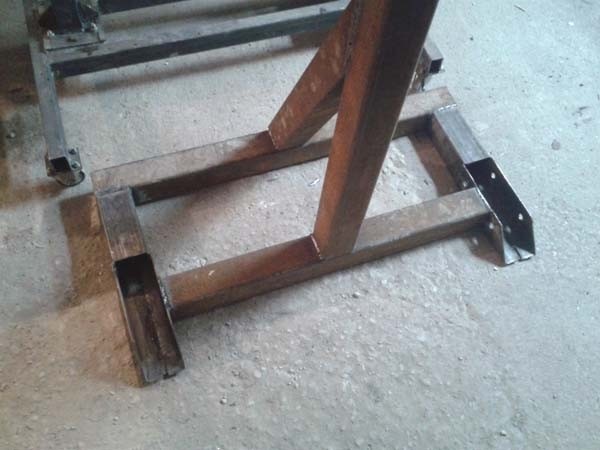

Вертикальная стойка.

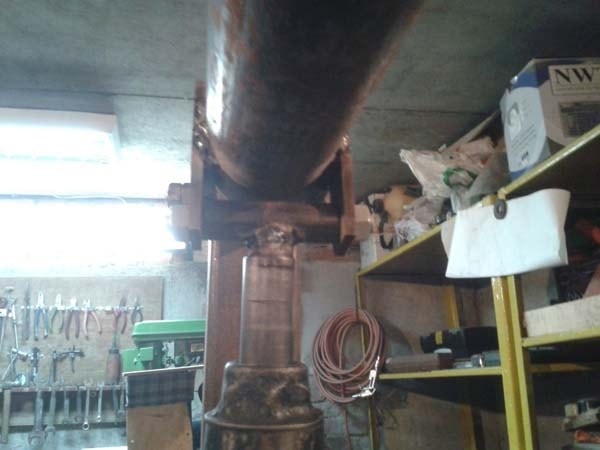

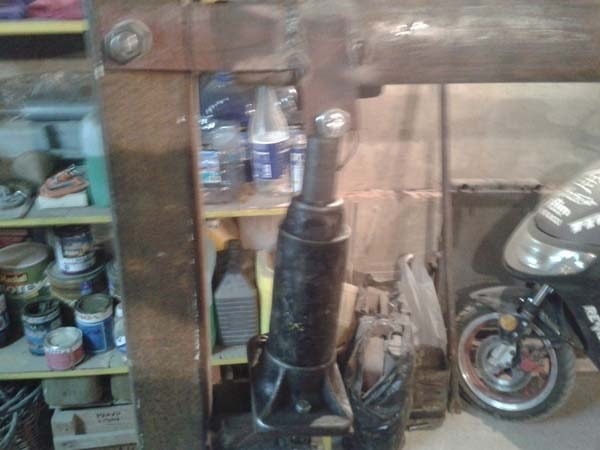

Установка домкрата.

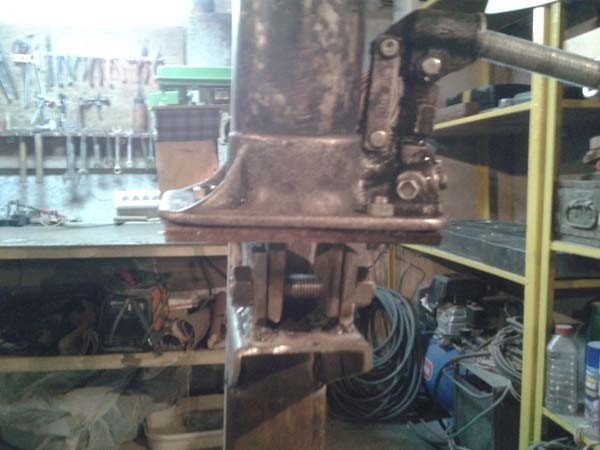

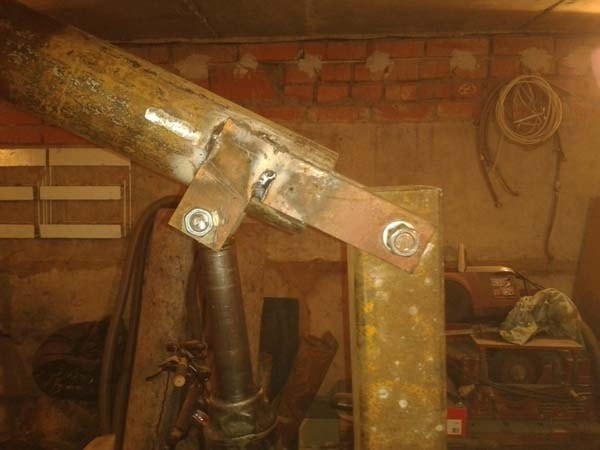

Механизм подъёма.

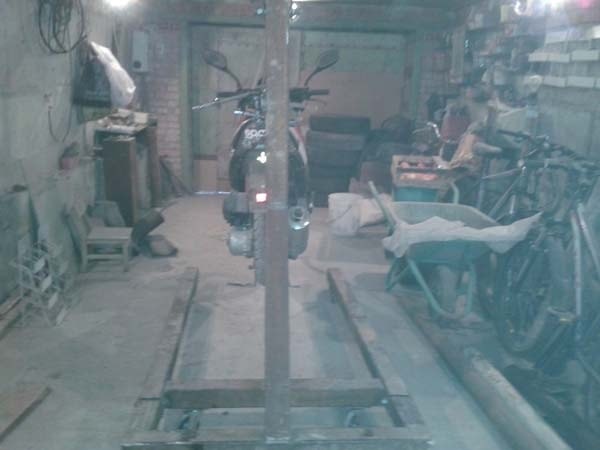

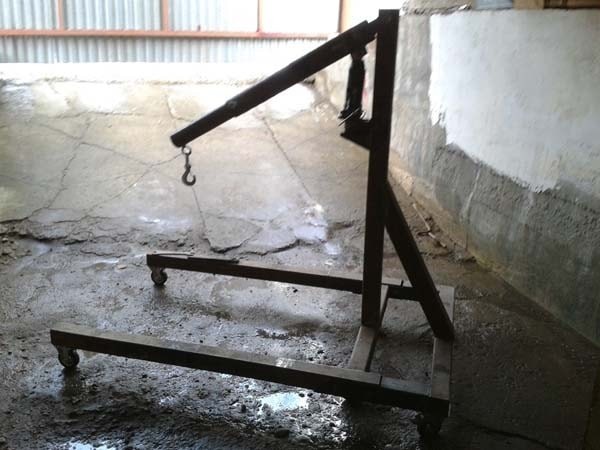

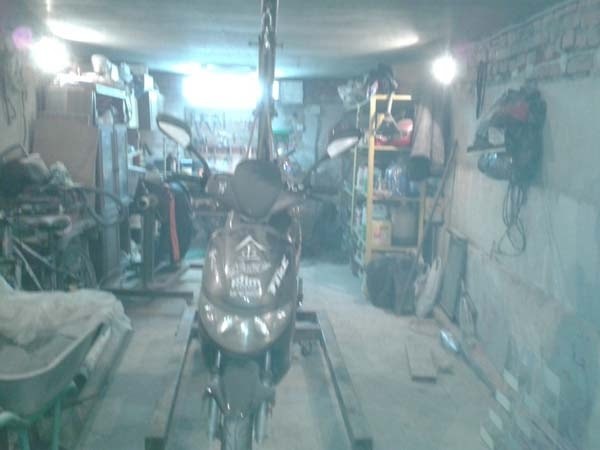

Провёл испытания своего крана. Подвесил мопед 120 кг, затем решил сам на мопед залезть ещё +120 кг — и снова показалось что мало! Но для демонтажа двигателя достаточно. Попробовал и приподнял Газель и снял видео крана в работе.
Высота подъема крюка:
От земли при короткой стреле нижняя точка — 90 см, верхняя 170 см.
При длинной стреле — нижняя точка 80 см, верх 180 см.
Длинная стрела и выкрученный шток домкрата — низ 140 см и верх 225 см.
Автор самоделки: Евгений Алешин.
