Пластиковая вентиляция – все о перспективном материале

Времена, когда подавляющее большинство воздуховодов были металлическими безвозвратно ушли в прошлое. В наши дни все чаще встречается пластиковая вентиляция и этому есть вполне логичное объяснение – по эксплуатационным характеристикам пластиковый воздуховод практически не уступает металлическому, обладая при этом рядом преимуществ.

Элементы пластиковой вентиляции

Причины популярности

В общем случае допускается использовать:

• металлическую вентиляцию (используется либо оцинкованная сталь, либо алюминий);
• асбестовые трубы;
• пластиковые воздуховоды для вентиляции – в этом случае особое внимание уделяется правилам пожарной безопасности.

Пластик довольно популярен по нескольким причинам:

• его внутренняя поверхность идеально гладкая, так что сопротивление воздушному потоку минимальное;

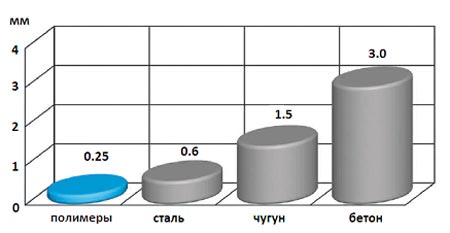

Шероховатость разных типов материалов

• пластик довольно легкий материал, а так как особая прочность воздуховоду не нужна, то даже небольшой толщины стенки вполне достаточно;
• для воздуховодов выпускается специальный пластик с антистатическими свойствами, так что пыль не оседает на внутренней поверхности, следовательно, чистить такие трубы нужно много реже, чем обычную стальную трубу;

Схема работы антистатического слоя

• этот материал очень легко обрабатывается, поэтому при монтаже всегда можно отрезать нужный кусок трубы обычной ножовкой;
• абсолютное безразличие к воздействию влаги также можно занести в актив этому материалу.

Что же касается недостатков, то существенный минус можно выделить только один – низкую устойчивость к высокой температуре. Кроме того, цена качественных пластиковых труб (с антистатическим покрытием) может превышать стоимость обычной оцинковки, так что актуальность такого решения может оказаться под вопросом.

Область применения

Что касается возможности использования пластиковых воздуховодов для организации вентиляции, то специалисты к единому мнению так и не пришли.

Утверждать можно следующее:

• на промпредприятиях пластику не место. Этот материал по прочности и стойкости к воздействию высоких температур с металлом не сравнится. Кроме того, в воздухе могут содержаться мелкие частики абразива, а пластиковые системы вентиляции обладают слабой стойкостью к истиранию;
• даже в домашних вентсистемах такой материал нельзя использовать, например, в качестве кухонной вытяжки. Причина все та же – слабая стойкость к высокой температуре;

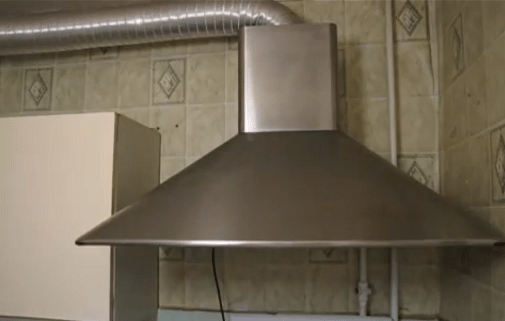

На кухне лучше отдать предпочтение металлу

Обратите внимание! Можно найти упоминание о пластике, способном выдерживать высокие температуры, но нужно понимать, что все равно при нагревании произойдет снижение прочности и воздуховод может просто не выдержать собственного веса.

• довольно часто хваленое антистатическое покрытие свои функции не выполняет, и труба активно зарастает пылью, не хуже, чем металлическая;
• в то же время СНиП 31-02-2001 для небольших домов (если их высота не превышает 2 этажей) не выдвигает особые требования по огнестойкости и пожарной безопасности. Поэтому вентиляция из пластика в частном строительстве может применяться по желанию хозяина, а вот в многоквартирных домах нужно уже учитывать класс огнестойкости.

Элементы пластиковой вентиляции

Из пластика изготавливаются не только сами воздуховоды, но и все фасонные элементы.

Для монтажа вентсистемы понадобятся:

• сами трубы;
• обратные клапаны;
• тройники для устройства сложных узлов;
• люки;
• переходы.

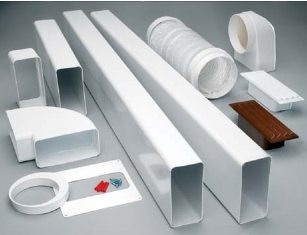

Все, что понадобится для монтажа пластиковой вентиляции

Пластиковые воздуховоды

Размеры пластиковых воздуховодов для вентиляции подбираются исходя из требуемого воздухообмена и скорости движения воздушного потока. Также при выборе нужно учесть форму вентканала, в продаже есть традиционные круглые трубы и квадратные или прямоугольные варианты.

Обычно форму трубопровода выбирают исходя из способа монтажа и типа вентиляции.

При этом руководствуются следующими соображениями:

• круглый воздуховод сложнее замаскировать за перегородкой (например, за подвесным потолком). Если сравнивать прямоугольную и круглую трубу, то высота прямоугольного сечения будет меньше, чем диаметр круглой, при этом площадь труб будет одинаковой. Экономия даже 20-30 мм может оказаться бесценной;
• когда монтаж выполняется своими руками, то прямоугольные трубы предпочтительнее, их легко пустить в верхнем углу комнаты и потом спрятать за многоуровневым подвесным потолком;

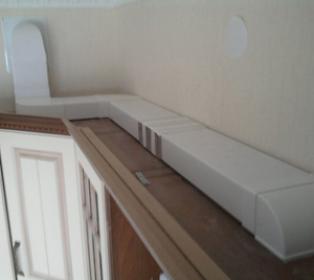

На фото – пример прокладки прямоугольной трубы

• но с точки зрения аэродинамики круглые трубы вне конкуренции. В профильном воздуховоде пыль будет скапливаться активнее;
• к тому же, пластиковая прямоугольная вентиляция не позволит установить в воздуховоде канальный вентилятор.

Переходы из пластика

Такой элемент необходим в 2-х случаях:

• когда нужно обеспечить соединение 2-х вентиляционных каналов разного поперечного сечения (иногда при прокладке вентканалов используются и круглые, и квадратные/прямоугольные трубы);

• при необходимости обеспечить соединение 2-х труб разных размеров.

Внешне пластиковые переходы для вентиляции выглядят как усеченная 4-угольная пирамида или усеченный конус (когда соединяются 2 воздуховода квадратного/прямоугольного сечения). В помещениях со сложной геометрией иногда используются переходы со смещением – в этом случае оба отверстия находятся не на одной оси.

Обратите внимание! Переходы со смещением используются в случаях, когда 2 участка воздуховода немного смещены друг относительно друга и нет смысла между ними прокладывать дополнительный участок трубы.

Обратный клапан

Это устройство можно отнести к категории тех, что используются для улучшения вентиляции и устранения некоторых проблем с ее функционированием. Как правило, они устанавливаются в воздуховод для того, чтобы решить проблему с обратной тягой.

Например, на кухне установлена слишком мощная вытяжка, которая при включении не только вытягивается загрязненный воздух из кухни, но и становится причиной того, что в других комнатах тяга исчезает. Чаще всего это сопровождается поступлением в комнаты загрязненного воздуха. Пластиковый обратный клапан для вентиляции сможет решить эту проблему.

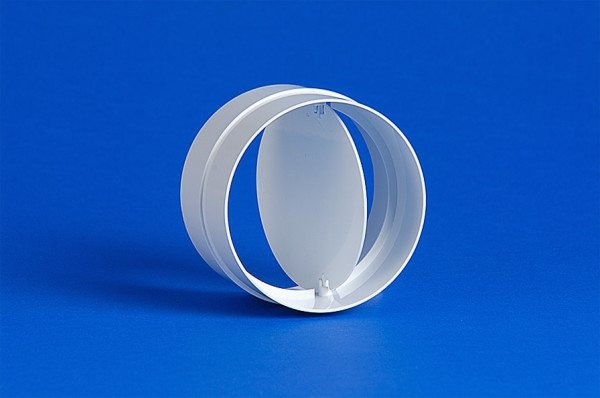

Простейший обратный клапан

Конструкцию его можно представить себе в виде рамки, в которой на оси закреплена лопасть, в закрытом состоянии полностью перекрывающая воздуховод, эта лопасть может открываться только в одном направлении. Когда тяга нормальная, то ничто не мешает воздухообмену, при возникновении же обратной тяги вентканал перекрывается.

Обратите внимание! Если тяга в канале постоянно маленькая, то такие клапаны могут использоваться как регулирующие заслонки.

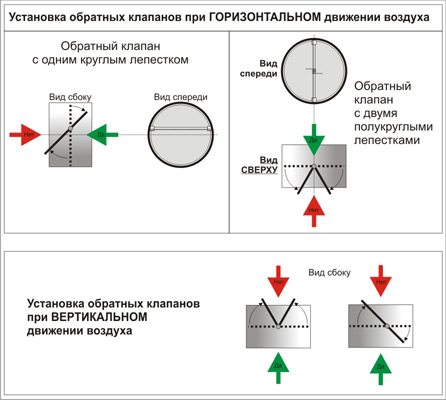

Схема установки обратного клапана

Прочие комплектующие

Помимо уже перечисленных понадобятся такие пластиковые комплектующие для вентиляции как:

• отводы – используются в тех случаях, когда вентканал меняет направление, могут быть как круглого, так и квадратного/прямоугольного сечения. Обеспечивают плавный поворот на угол до 90ᵒ;

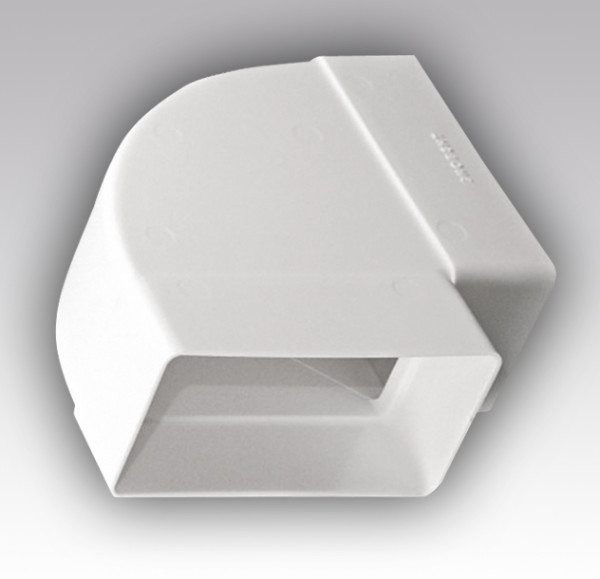

Вентиляционный отвод

• люки – вентиляционные пластиковые люки используются для облегчения доступа к коммуникациям;
• такие фасонные элементы как тройники понадобятся в сложных разветвленных вентиляционных системах.

Обратите внимание! Пластиковые тройники для вентиляции требуют повышенного внимания к расчету вентсистемы. В случае, когда в одной точке сходятся, например, 2 вытяжных вентканала нужно добиться того, чтобы ни один из них не «перетягивал» другой.

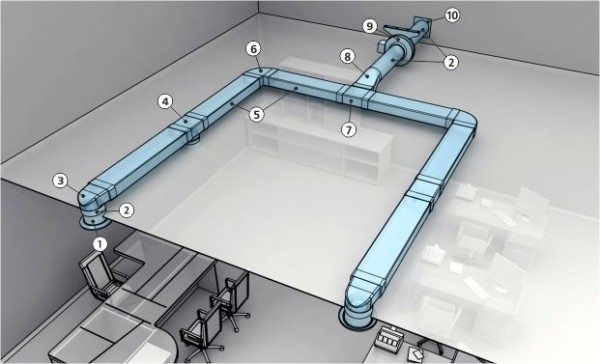

На схеме видно место установки тройника (7-я позиция)

• решетки – выход из воздуховода в помещение обычно закрывается решеткой.

О монтаже пластиковой вентиляции

Монтаж пластиковой вентиляции особых сложностей вызвать не должен.

Инструкция по выполнению работ выглядит примерно так:

• если выполнялась резка трубы, то возможные заусенцы нужно удалить, край реза должен быть перпендикулярным продольной оси вентканала;
• для того, чтобы соединить отдельные фрагменты вентканала в одно целое используются пластиковые муфты (как правило, они входят в комплект поставки). Некоторые для гарантии герметичности промазывают стык герметиком и даже вкручивают саморезы в муфту, но это уже излишняя мера. К тому же такое соединение становится неразъемным;

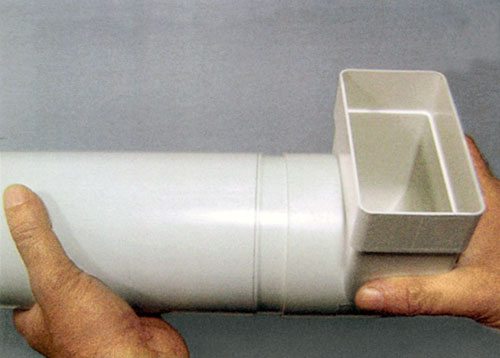

Для соединения пластиковых элементов использовать герметик не обязательно

• к потолку или стенам и пластиковая круглая вентиляция, и прямоугольная крепится с помощью хомутов. Так как вес конструкции невелик, то можно использовать1-2 хомута на участок вентканала.

Обратите внимание! Для того, чтобы работы было выполнять удобнее есть смысл собрать всю конструкцию на полу, а уже потом поднять ее на нужный уровень.

Подведение итогов

Назвать пластик равноценной заменой металлу нельзя, все-таки огнестойкость той же оцинковки заменить ему не под силу. Но в частном строительстве в помещениях, где температура воздуха невысока такая вентиляция вполне может использоваться. Впрочем, о популярности такого материала говорит постоянно растущий спрос на пластиковые воздуховоды.

На видео в этой статье приведен пример установленной пластиковой вентиляции.
