Печь с водяным контуром для отопления дома

Во многих частных домах приоритетным остается отопление дровами и печи. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно — не самый удобны это вид обогрева. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.

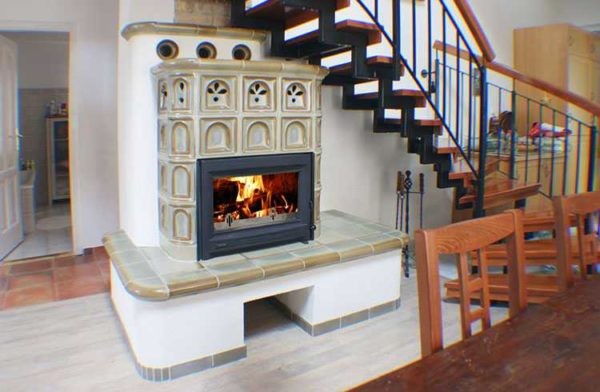

Для начала давайте разберемся в терминологии. Когда говорят «печь», чаще всего имеют в виду отопительный прибор, сложенный из кирпича, который топится дровами. Но часто так называют и металлическую печь на дровах или на угле. Принципы работы у кирпичных и металлических агрегатов одинаковый, меняется способ передачи тепла. У металлических больше конвективная составляющая (большая часть тепла переносится воздухом), у кирпичных преобладает тепловое излучение — от стенок печи и нагретых стен дома. В нашей статье речь в основном о кирпичных печах, но большую часть информации можно применить и к металлическим дровяным (угольным) агрегатам. Печное отопление с водяным контуром может быть сделано на основе печей любого вида.

Обычное печное отопление: достоинства и недостатки

В нашей стране традиционно дома отапливались кирпичными печами, но постепенно этот вид обогрева вытеснили водяные системы. Все это потому, что наряду с достоинствами имеет простое печное отопление массу недостатков. Сначала о достоинствах:

• Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
• Русская или какая иная отопительная печь имеет колоритный внешний вид, часто есть возможность наблюдать за открытым пламенем.

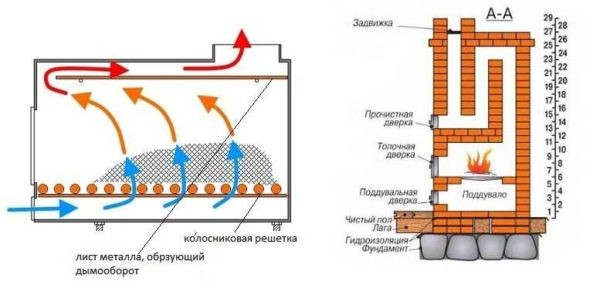

• Можно сделать кирпичную печь с дымоборотами для более полного использования вырабатываемого тепла.
• Отопление этого типа энергонезависимое — не зависит от наличия электричества.
• Есть модели печей для отопления второго этажа (за счет отопительного щитка с дымовыми каналами).


Сегодня печное отопление воспринимается больше как экзотика, так как встречается очень нечасто. Нельзя поспорить, что находится возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но имеется и множество серьезных недостатков:

• Неравномерность прогрева — возле печи жарко, в углах — холодно.
• Большая площадь, занимаемая печью.
• Отапливаются только те комнаты, в которые выходят стенки печи.
• Невозможность регулировать температуру отопления в отдельных помещениях.
• Низкий КПД. Для обычных печей 60% — это уже очень хороший показатель, в то время как современные отопительные котлы выдавать могут 90% и выше (газовые).
• Необходимость частого обслуживания. Растопить, регулировать заслонки, вычищать угли — все это регулярно и постоянно. Не всем это доставляет удовольствие.


Как видите, недостатки значительные, но некоторую их часть можно нивелировать, если встроить в печь теплообменник, который подключить к системе водяного отопления. Такую систему еще называют печное водяное отопление или печное отопление с водяным контуром.

Водяное печное отопление

При организации водяного отопления от печи, в топку встраивается теплообменник (водяной контур), который трубами подключается радиаторам. В системе циркулирует теплоноситель, который разносит тепло от печи по радиаторам. Такое решение повышает комфортность проживания в зимнее время. Все дело в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одном помещении, а все остальные комнаты будут греться от батарей, по которым бежит нагретая вода.

Остальные недостатки печного отопления при этом сохраняются, но добавляются плюсы водяного обогрева — можно регулировать температуру в каждом помещении (в определенных рамках), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает с металлическими печами на дровах или угле.

Типы систем

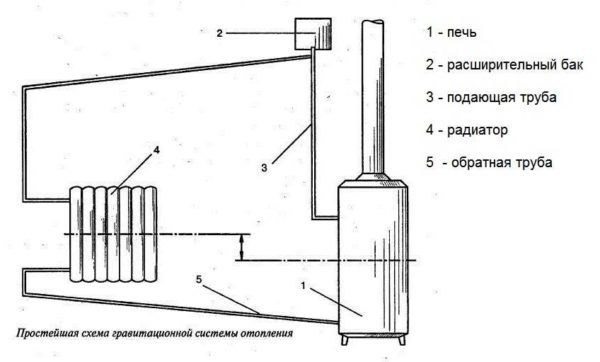

Есть два типа систем водяного отопления: с принудительной и естественной циркуляцией (ЕЦ). Отопление с естественной циркуляцией энергонезависимое (электричество для работы не требуется), теплоноситель циркулирует за счет естественных физических процессов. Недостаток такого способа обогрева — необходимость использования труб большого диаметра, то есть объем системы будет большим и будет иметь большую инерцию. При растопке печи это не очень хорошо — будет долго греться. Зато после прогорания дольше в доме сохраняется тепло.

Еще один минус — для создания условий для движения теплоносителя, трубу подачи поднимают вверх — под потолок или на уровень радиаторов (в крайнем случае). При отоплении двухэтажного дома, от котла труба идет наверх, разводится по радиаторам, а потом спускается вниз и обходит батареи на нижнем этаже.



Еще один немаловажный недостаток — относительно невысокая эффективность обогрева систем с ЕЦ — теплоноситель медленно движется, разносит мало тепла.

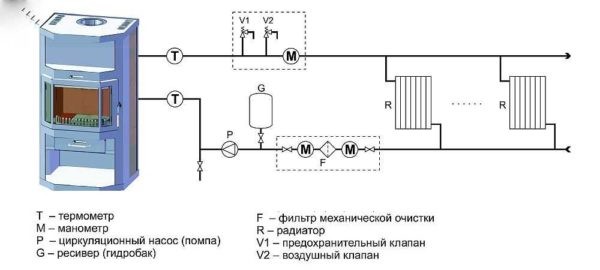

Печное отопление с водяным контуром и принудительной циркуляцией отличается наличием циркуляционного насоса (на фото ниже), который работает постоянно. Его задача — гонять воду с определенной скоростью. Изменяя эту скорость можно изменять интенсивность обогрева помещений. Это приводит к тому что, при прочих равных условиях, такой обогрев более эффективен. Но для работы системы необходимо электропитание — насос должен работать постоянно. При его остановке система закипает и выходит из строя. Если отключения электроэнергии происходят у вас редко, достаточно иметь блок бесперебойного питания с комплектом аккумуляторных батарей. Если же отключают свет часто и надолго, придется ставить еще и генератор, а общая стоимость такого решения немалая.

Есть еще третий вид системы: смешанный или комбинированный. Все проектируется под естественную циркуляцию, но ставится циркуляционный насос. Пока есть электричество, работает отопление как принудительное (с насосом), когда свет отключили, теплоноситель движется самостоятельно.

Аккумулятор тепла

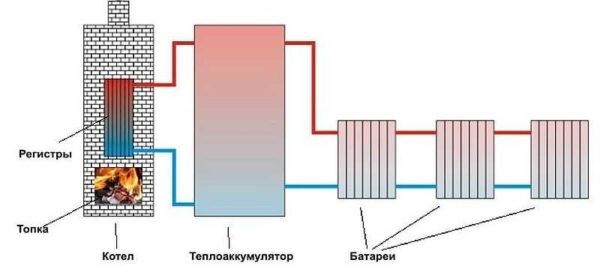

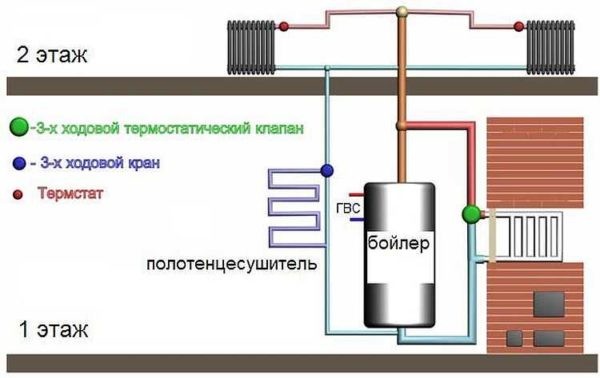

Так как печь топится не постоянно, а имеет циклический алгоритм работы, то в доме то жарко то холодно. И наличие радиаторов от этого спасает слабо. Хоть перепады не такие критические, все равно они есть. Особенно не хватает тепла ночью, а вставать и топить очень не хочется. Чтобы решить эту проблему, печь ставят мощную, а в систему встраивают аккумулятор тепла. Это большая емкость, заполненная теплоносителем, которая стоит между печью и системой отопления.

То есть, имеется два отдельных независимых контура. Первый переносит тепло от печи и обычно его делают с естественной циркуляцией. Второй гонит теплоноситель в радиаторы, причем обычно присутствует циркуляционный насос.

Такой способ организации водяного печного отопления хорош тем, что пока печь топится, активно греется вода в емкости. При правильном расчете она нагревается до 60-80°C, чего хватает на поддержание нормальной температуры радиаторов примерно на 10-12 часов. При этом нет ни особой жары, ни сильного холода. Атмосфера вполне комфортная.

Установка в системе теплоаккумулятора (иногда называют еще буфером или буферной емкостью) еще и снижает риск закипания системы. Второй контур точно никогда кипеть не будет, а вот чтобы первый не закипел, необходимо правильно рассчитать его — чтобы даже в режиме естественной циркуляции теплоноситель двигался с достаточной скоростью и не успевал перегреваться.

Регистр для печи

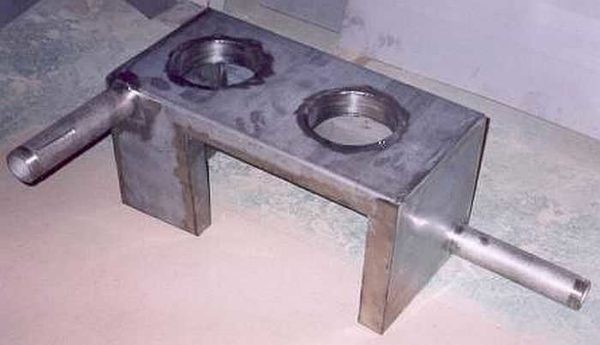

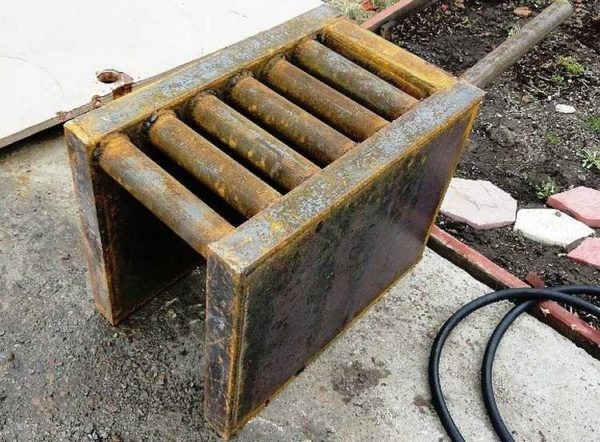

Для нагрева теплоносителя в печь встраивается водяной контур (еще называют регистр, теплообменник, змеевик, водяная рубашка). Форма его может быть любой, но чаще всего делают прямоугольные плоские емкости или набор труб, соединенных в единую систему (типа радиаторов).

Чтобы подключить теплообменник к системе, в него вваривают два патрубка: один сверху- для забора горячей воды, второй снизу — для закачки остывшей воды из обратного трубопровода.

Часто возникают вопросы с определением размеров водяного контура для печи. Его можно приблизительно рассчитать, исходя из теплопотерь здания. Считают что для переноса 10 кВт тепла необходима площадь теплообменника 1 кв. м. Но при этом надо учесть время работы печи — ведь топится она не постоянно. Пока не очень холодно — раз в день примерно 1,5 часа, когда холодно — два раза. За это время нужно чтобы печь успела нагреть всю воду в аккумуляторе тепла. Потому расчет площади теплообменника ведется по суточному количеству тепла, необходимого для возмещения теплопотерь.

Например, пусть потери тепла для дома составляют 12 кВт/час. В сутки это будет 288 кВт. Топится печь, пускай 3 часа, все необходимое тепло должно накопиться за это время. Тогда необходимая мощность водяного контура для печи —  288 / 3 = 96 кВт. Чтобы перевести ее в площадь, делим на 10, получаем что для данных условий площадь регистра должна быть 9,6 м2. Какую форму вы при этом выберете — ваше дело. Важно чтобы внешняя поверхность регистра была не меньше.

Ну и еще пара моментов. Первый — мощность печи должна быть больше, чем найденная мощность теплообменника. Иначе требуемое количество тепла просто не выделится. Второй нюанс: емкость аккумулятора тепла тоже должна соответствовать — она должна быть больше примерно на 10-15%. В этом случае исключается закипание теплоносителя.

Только не забудьте, что теплоемкость воды и антифриза сильно отличается. Аккумулятор с антифризом в качестве теплоносителя должен быть значительно больше, чем емкость для воды (в той же системе).

Что еще стоит помнить, что теплоаккумулятор желательно хорошо утеплить — чтобы дольше сохранялось тепло. В этом случае печное отопление с водяным контуром будет еще более экономичным.

Можно ли установить регистр для отопления в существующую печь

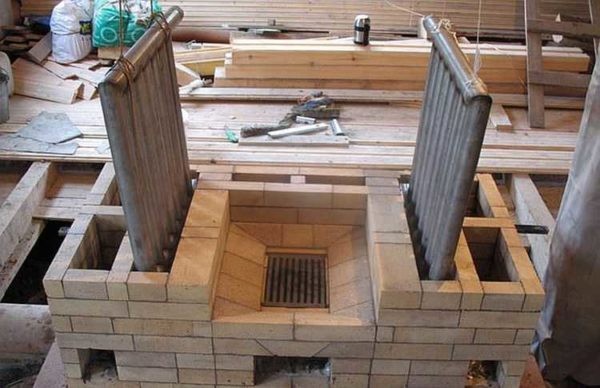

Правильнее, конечно, строить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее все-таки можно встроить водяной контур. Правда, придется хорошо постараться — они имеют немалые размеры а еще должны каким-то образом держаться. Так что задача не из простых. Кроме того не стоит забывать, что придется еще делать два вывода — для подключения подающего и обратного трубопровода.

Место  для расположения регистра найти тоже не очень просто. Очень нежелателен его прямой контакт с огнем, но должен находится в среде горячих газов. В этом случае можно надеяться на то, что прослужит теплообменник долго.
